USR-DR164 AP模式和虛擬串口V3通信示例

一、資料下載

USR-DR164說明書：http://www.xyglz.cn/Download/1477.html

USR-DR164 AT指令集：http://www.xyglz.cn/Download/1478.html

USR-DR164 設置軟件官網下載鏈接：http://www.xyglz.cn/Download/707.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.xyglz.cn/Download/27.html

【USR-VCOM】 有人虛擬串口軟件：http://www.xyglz.cn/Download/31.html

二、硬件連接

1、所需物品

USR-DR164 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR164 的485串口接USB-RS485串口線到電腦的USB口，然后產品接12V電源適配器上電。

三、USR-DR164參數設置

1、連接USR-DR164 WiFi

電腦關閉防火墻，禁用其他網卡，只保留無線網卡，電腦搜索連接USR-DR164的WiFi。

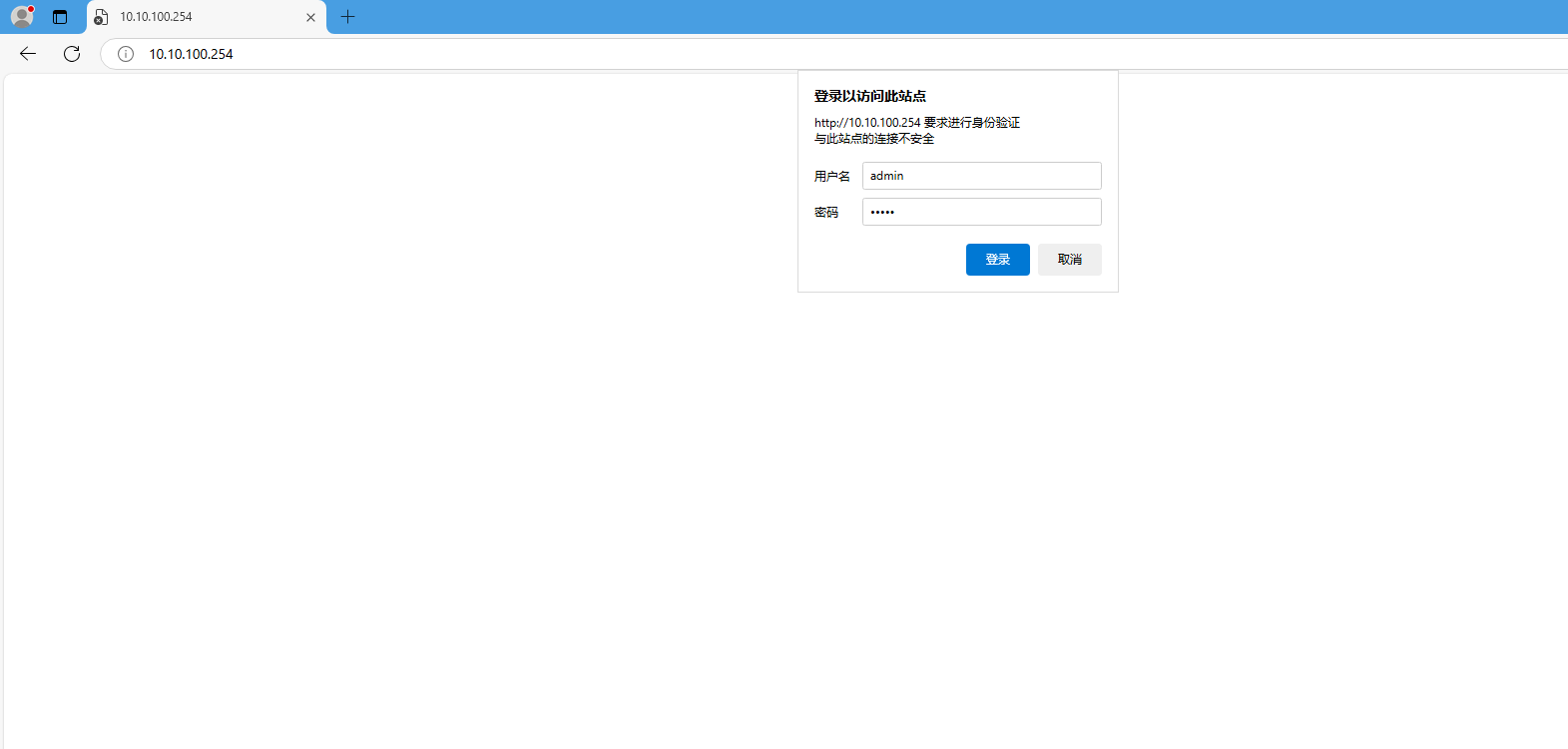

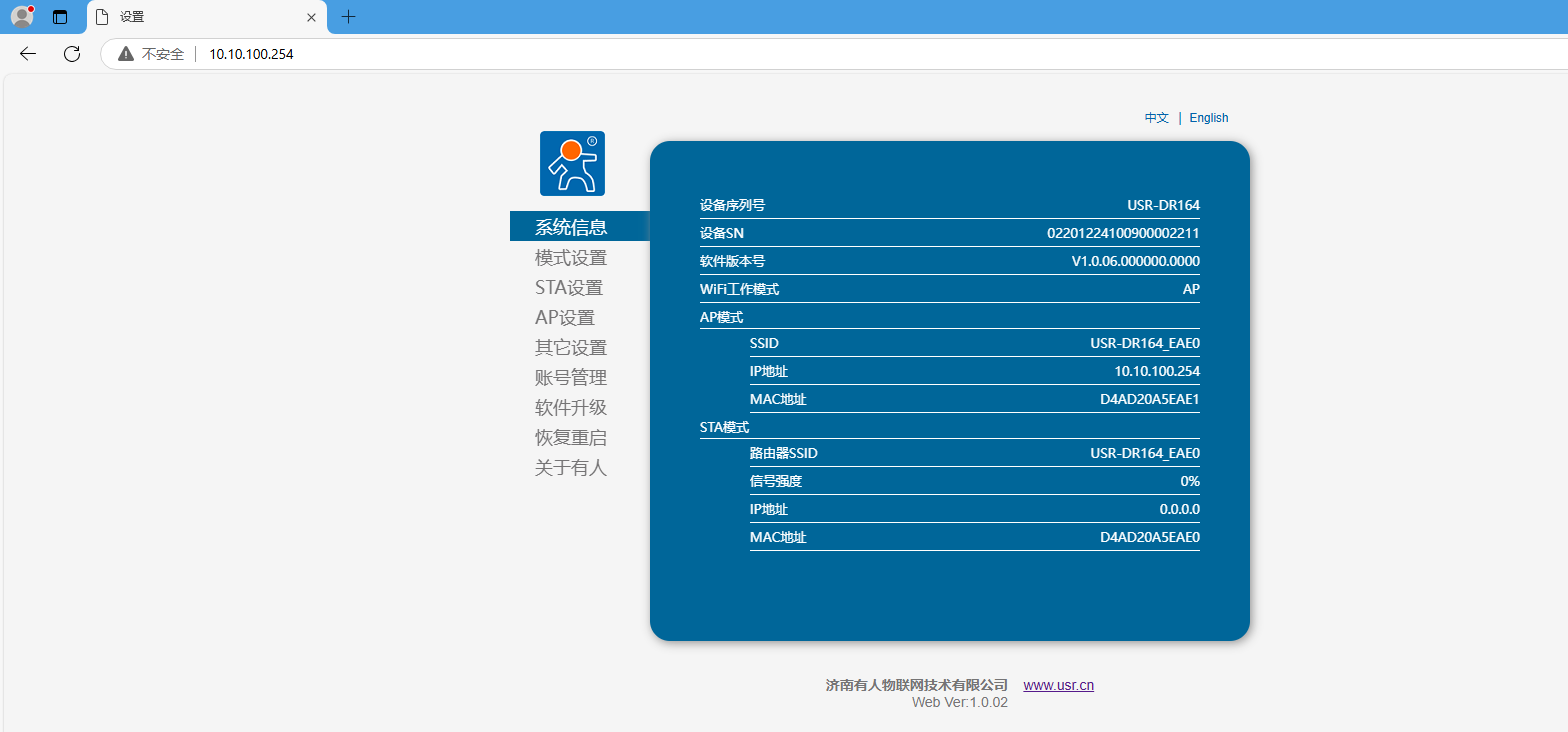

2、登陸內置網頁

瀏覽器輸入10.10.100.254，用戶名和密碼都是admin，登陸USR-DR164網頁。

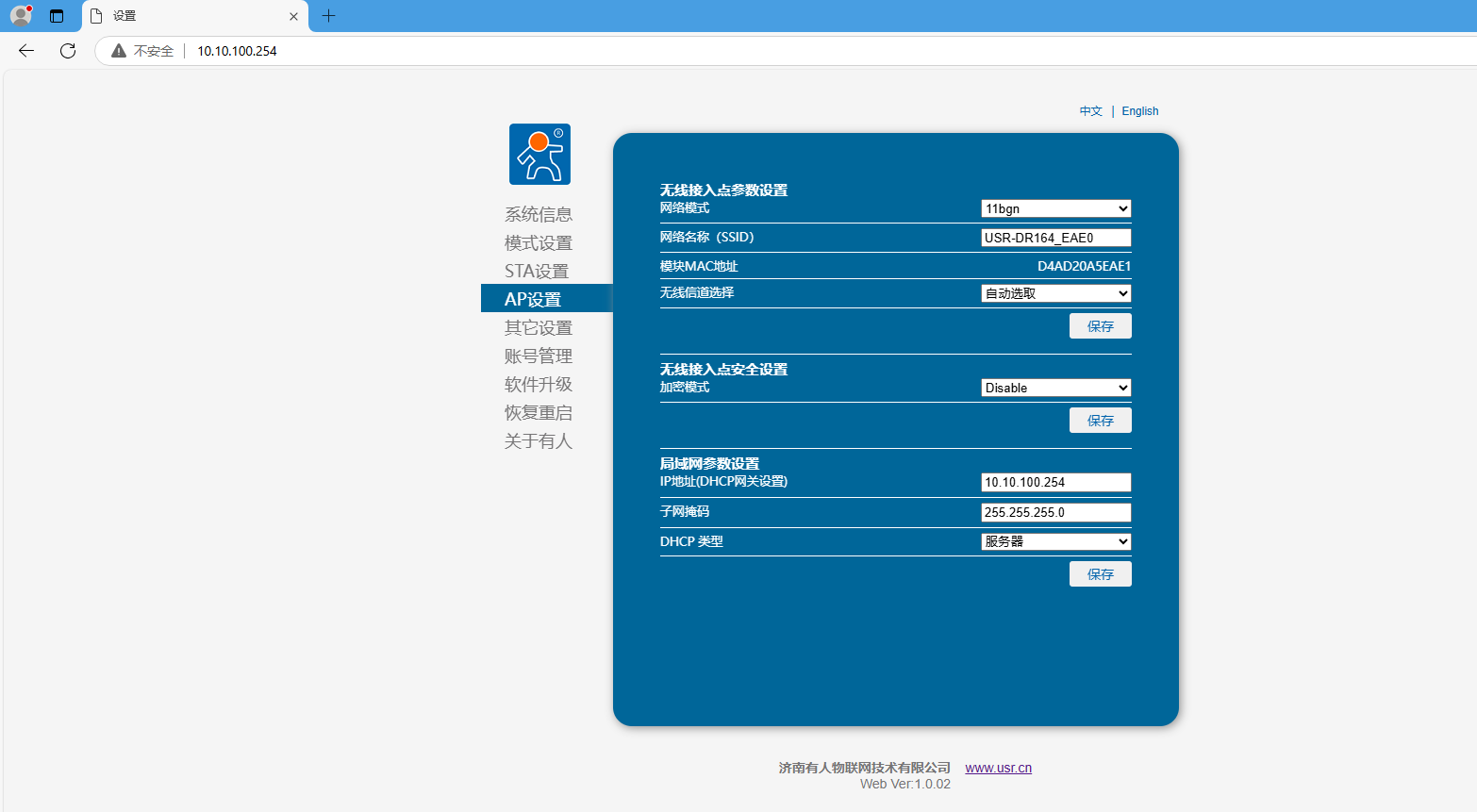

3、AP設置

網絡名稱：USR-DR164_EAE0

局域網參數設置，IP地址：10.10.100.254

備注：參數修改，需要點擊對應的保存，最后網頁重啟生效。

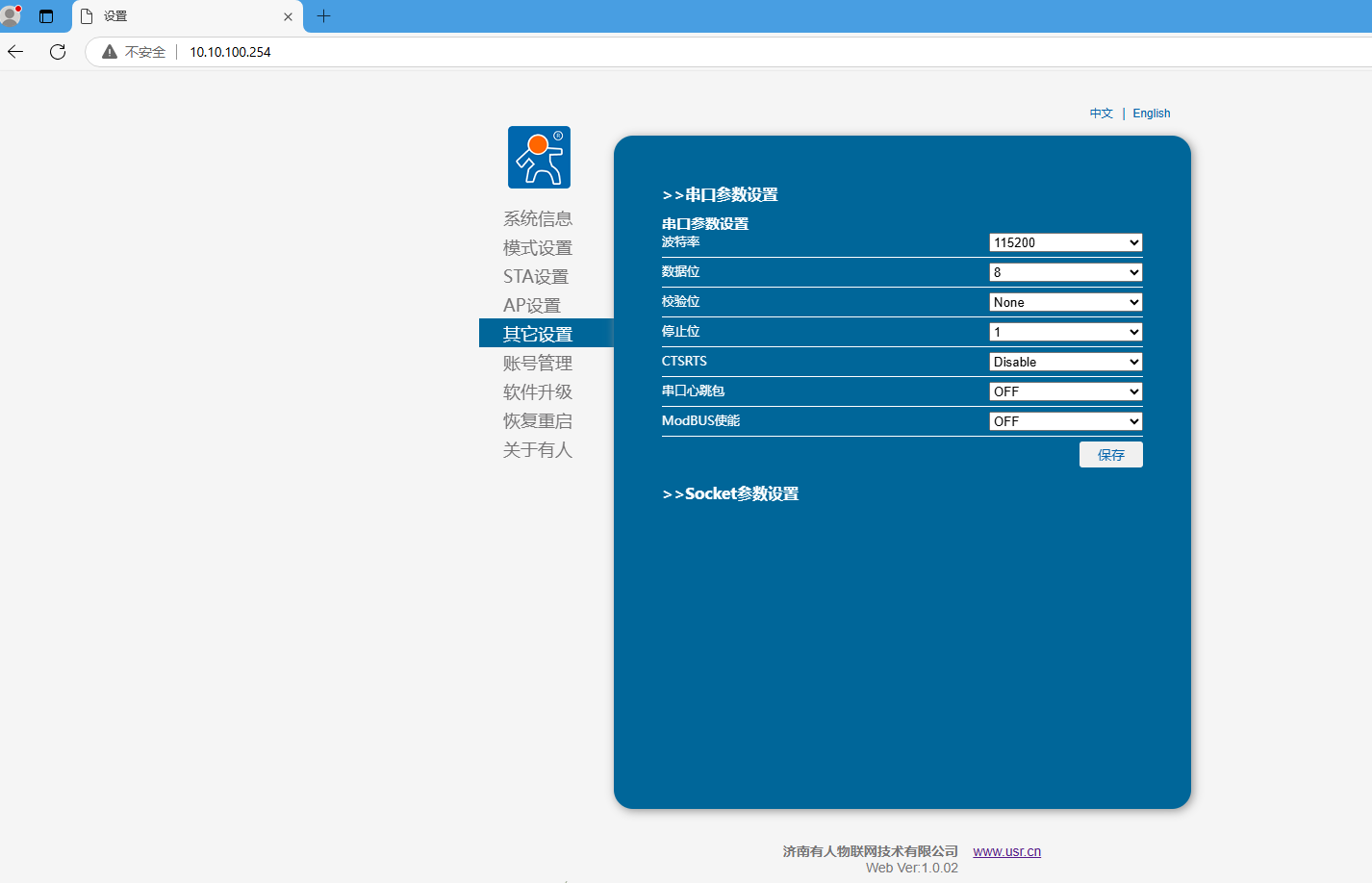

4、串口參數設置

波特率：115200 數據位：8 校驗位：NONE 停止位：1

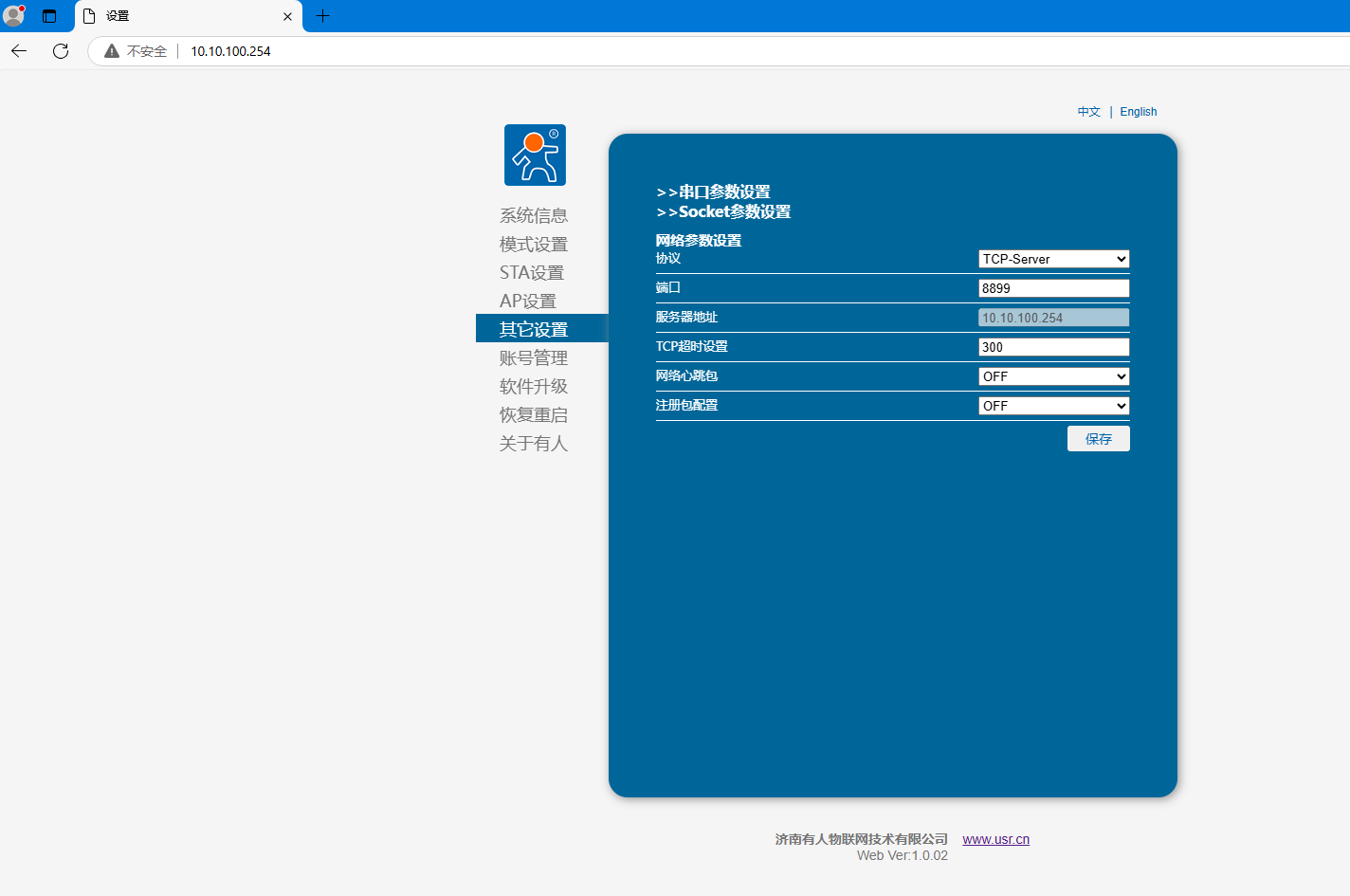

5、Socket參數設置

網絡參數設置

協議：TCP Server

端口：8899

點擊保存

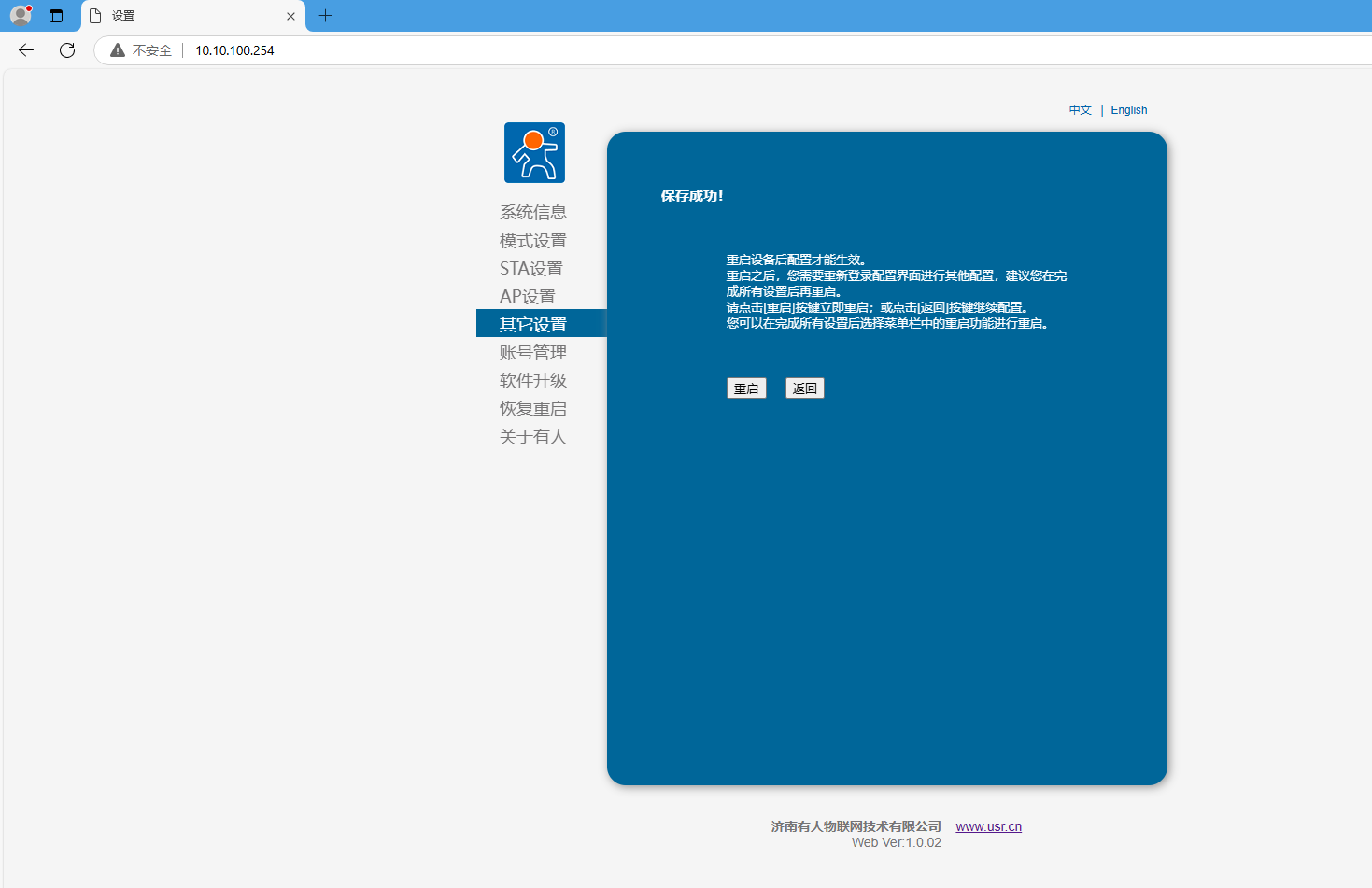

6、重啟

四、虛擬串口設置

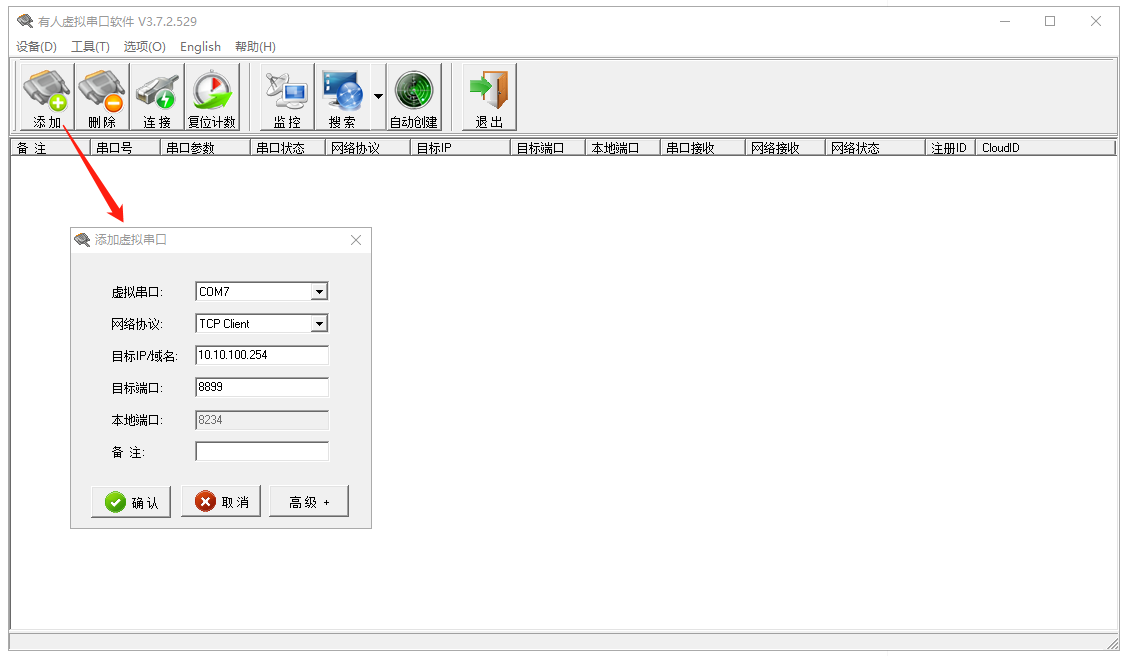

1、添加虛擬串口

打開虛擬串口軟件，點擊添加，虛擬串口選擇一個不被占用的串口號COM7，網絡協議TCP Client，目標IP填USR-DR164的IP，10.10.100.254，目標端口8899

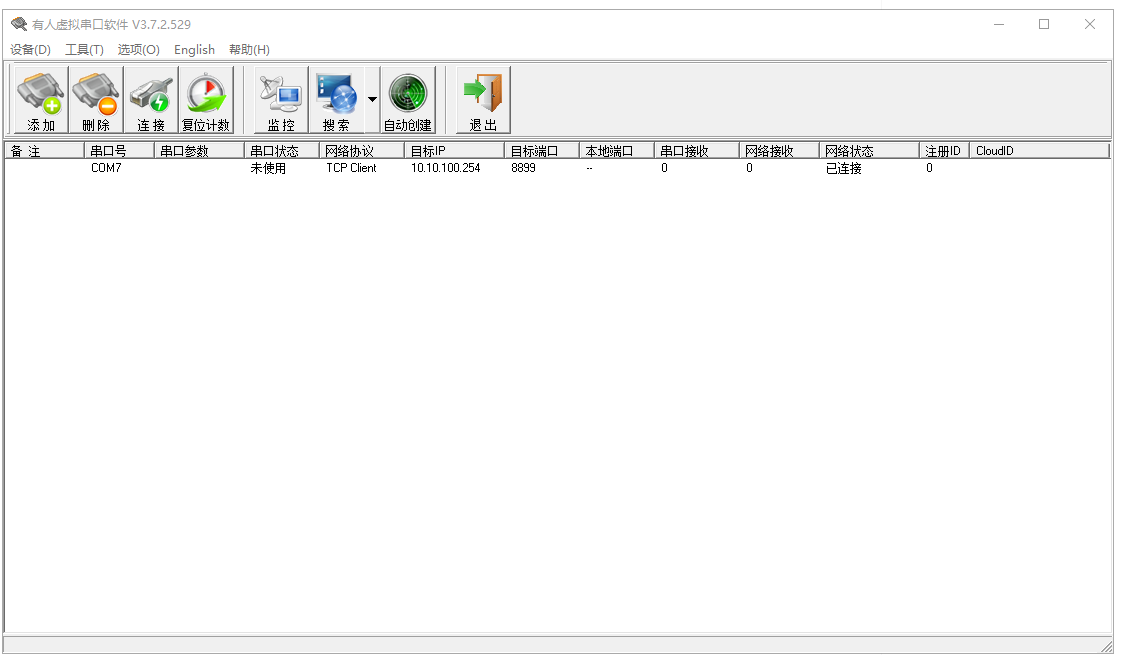

建立TCP連接之后，網絡狀態是已連接。

2、查看串口號

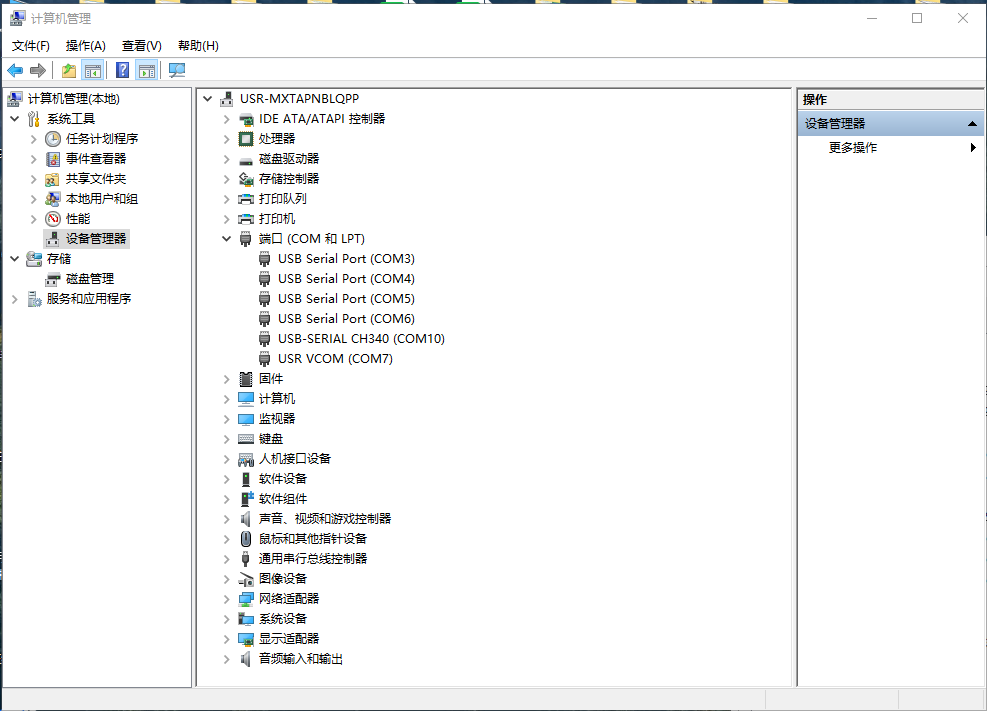

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS485串口線的COM口號COM10。虛擬串口號COM7。

五、數據傳輸測試

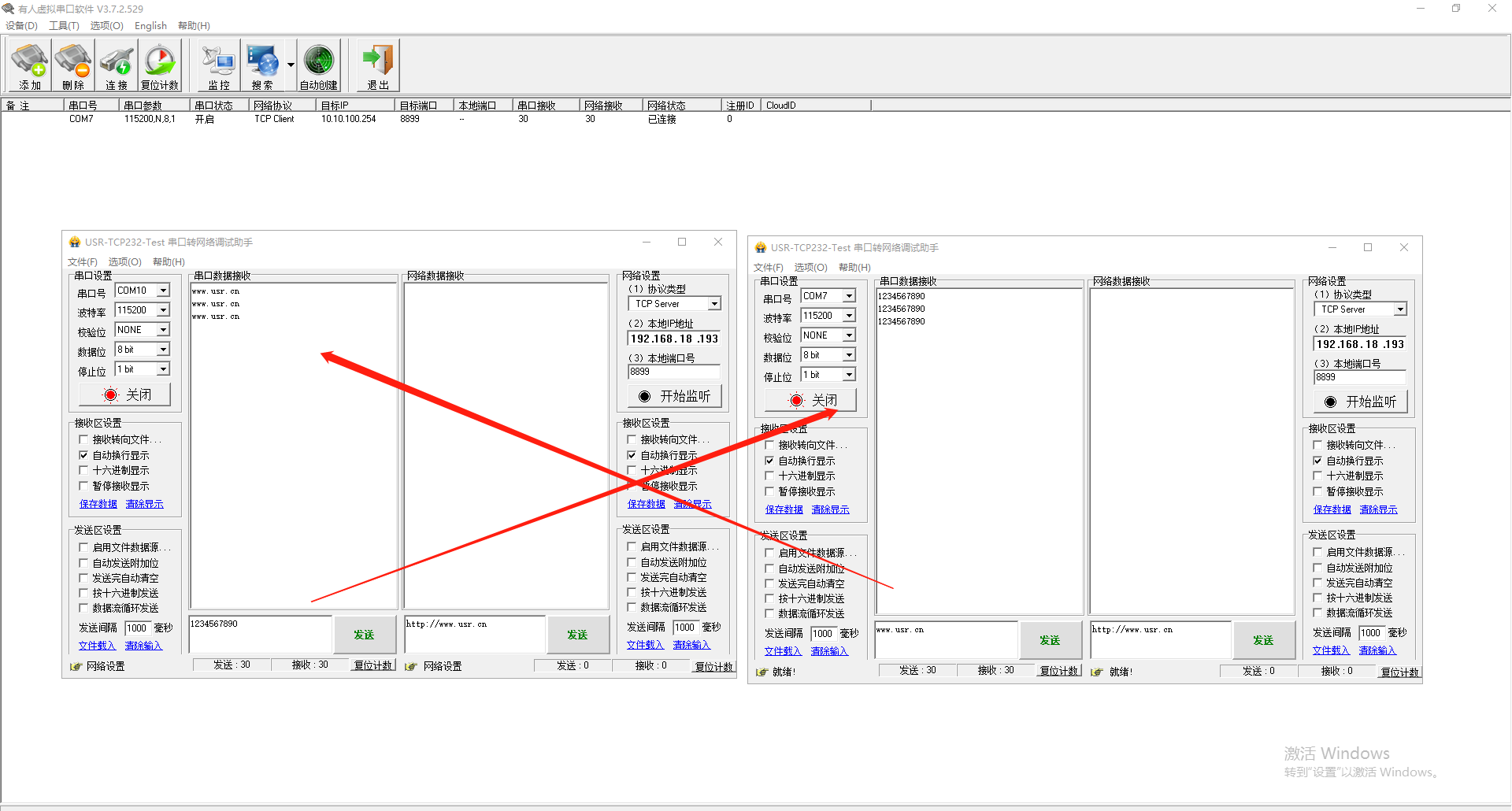

在電腦上打開兩個USR-TCP232-TEST軟件，一個打開USR-DR164對應的COM口，串口參數設置和USR-DR164一致。另一個打開虛擬串口的COM口。

測試兩個串口助手之間，相互發送數據，透傳通信。

編寫人：金志方 編寫日期：2024-10-18

審核人：金志方 審核日期：2024-10-18

訂正版本：V1.0 訂正內容：初稿
