USR-DR164 AP模式UDP通信示例

一、資料下載

USR-DR164說明書：http://www.xyglz.cn/Download/1477.html

USR-DR164 AT指令集：http://www.xyglz.cn/Download/1478.html

USR-DR164 設置軟件官網下載鏈接：http://www.xyglz.cn/Download/707.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.xyglz.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR164 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR164 的485串口接USB-RS485串口線到電腦的USB口，然后產品接12V電源適配器上電。

3、串口號

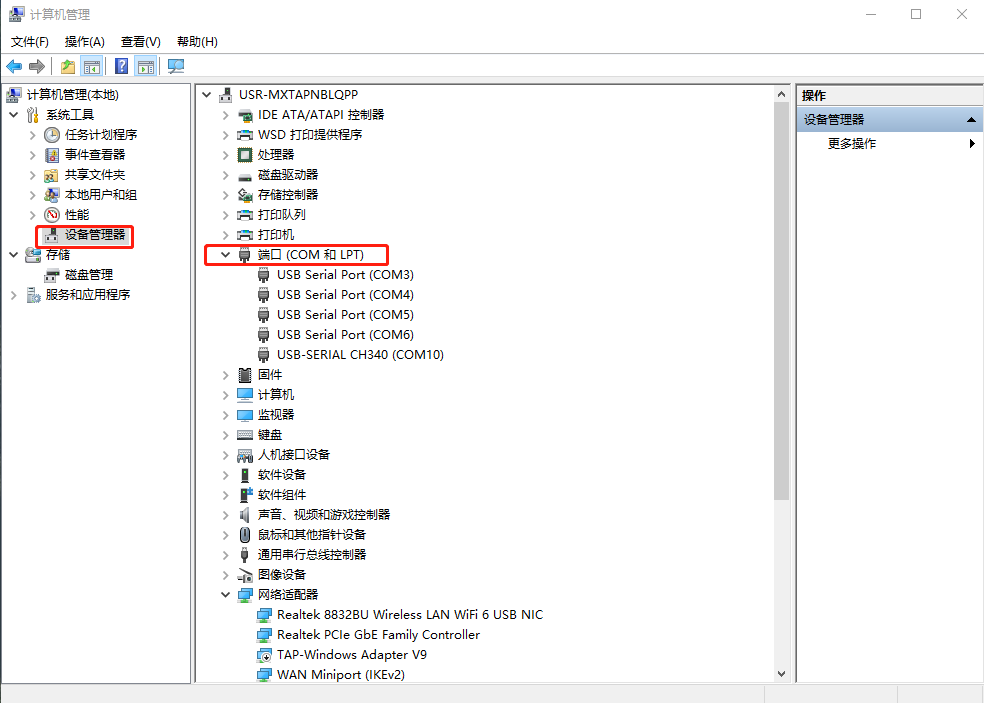

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS485串口線的COM口號COM10。

三、USR-DR164參數設置

1、連接USR-DR164 WiFi

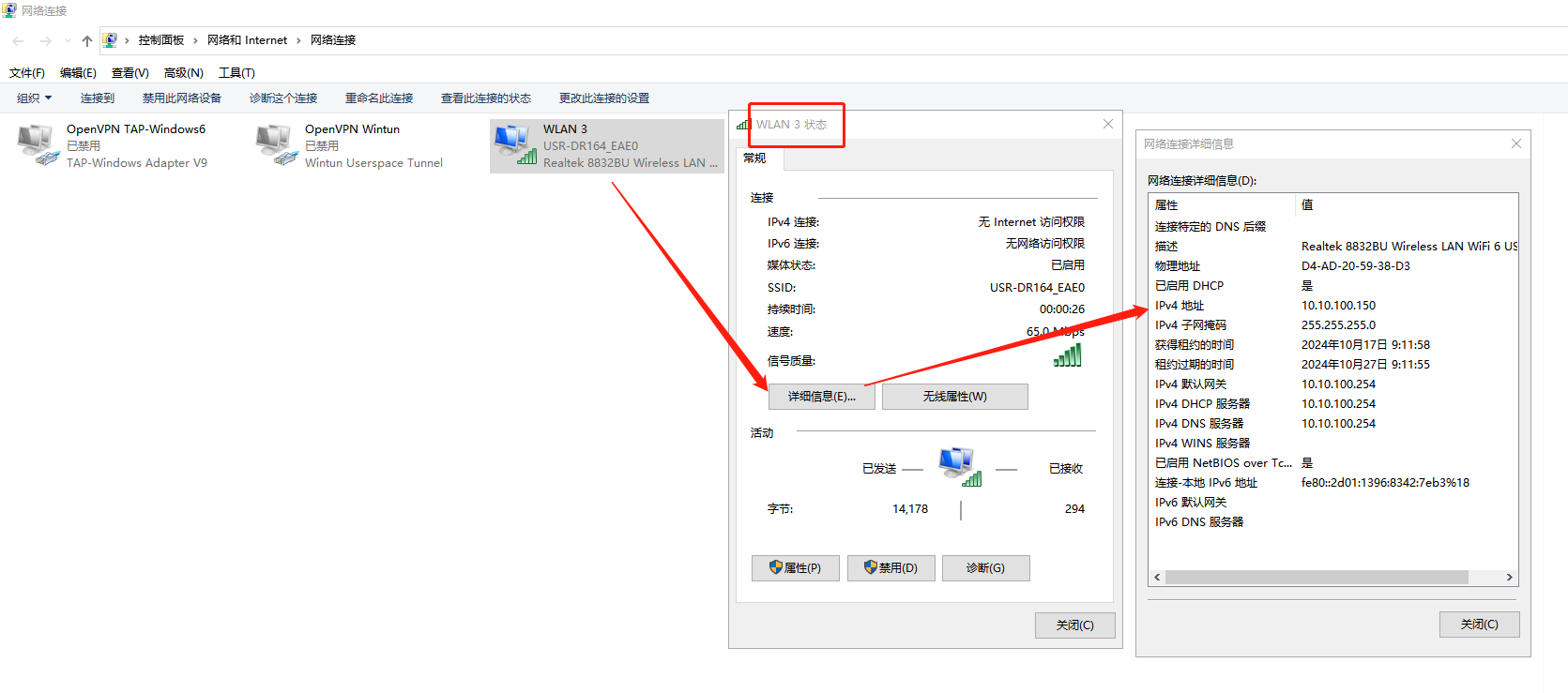

電腦關閉防火墻，禁用其他網卡，只保留無線網卡，電腦搜索連接USR-DR164的WiFi。連接之后，電腦打開控制面板，網絡和Internet，網絡連接，查看無線網卡狀態，IPv4地址是10.10.100.150

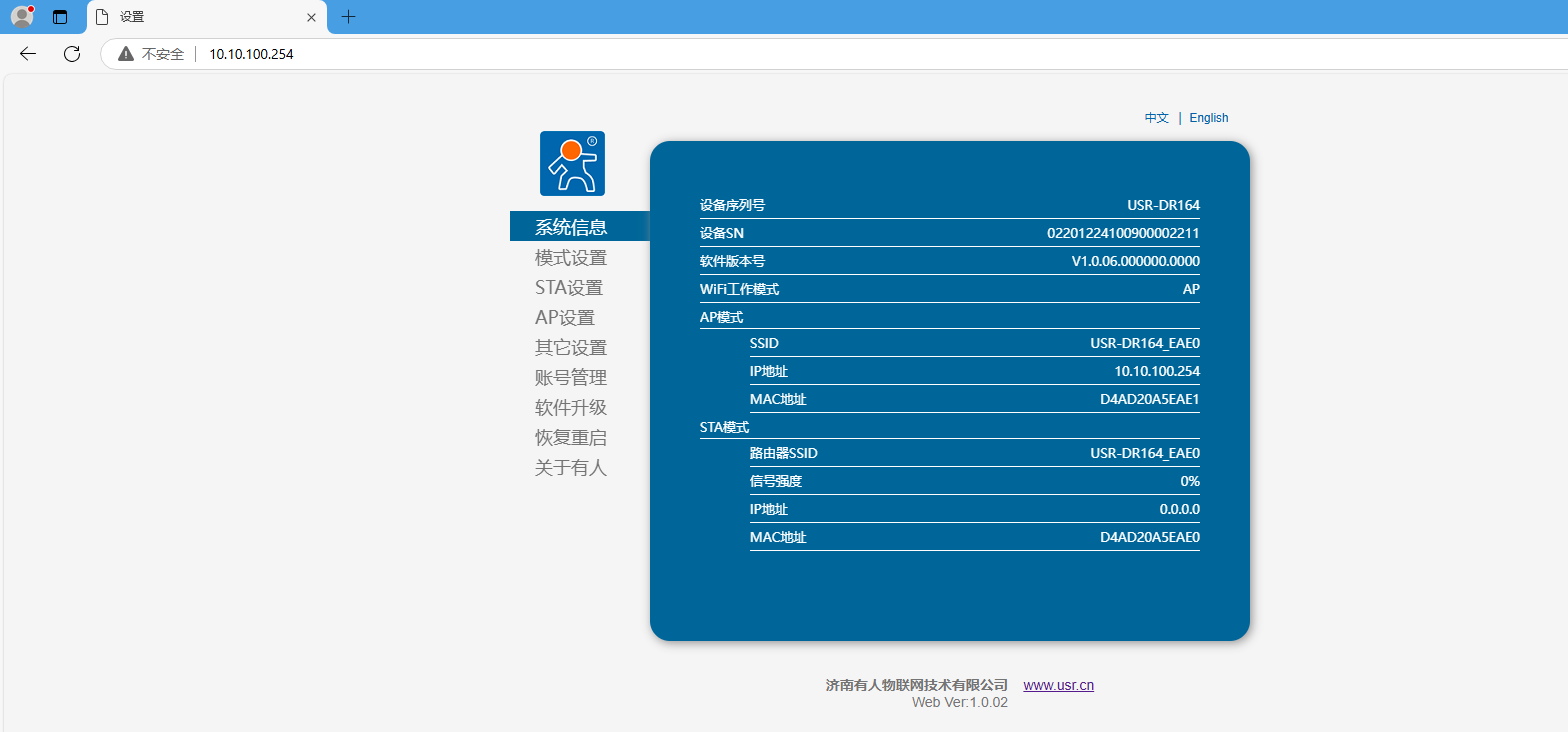

2、登陸內置網頁

瀏覽器輸入10.10.100.254，用戶名和密碼都是admin，登陸USR-DR164網頁。

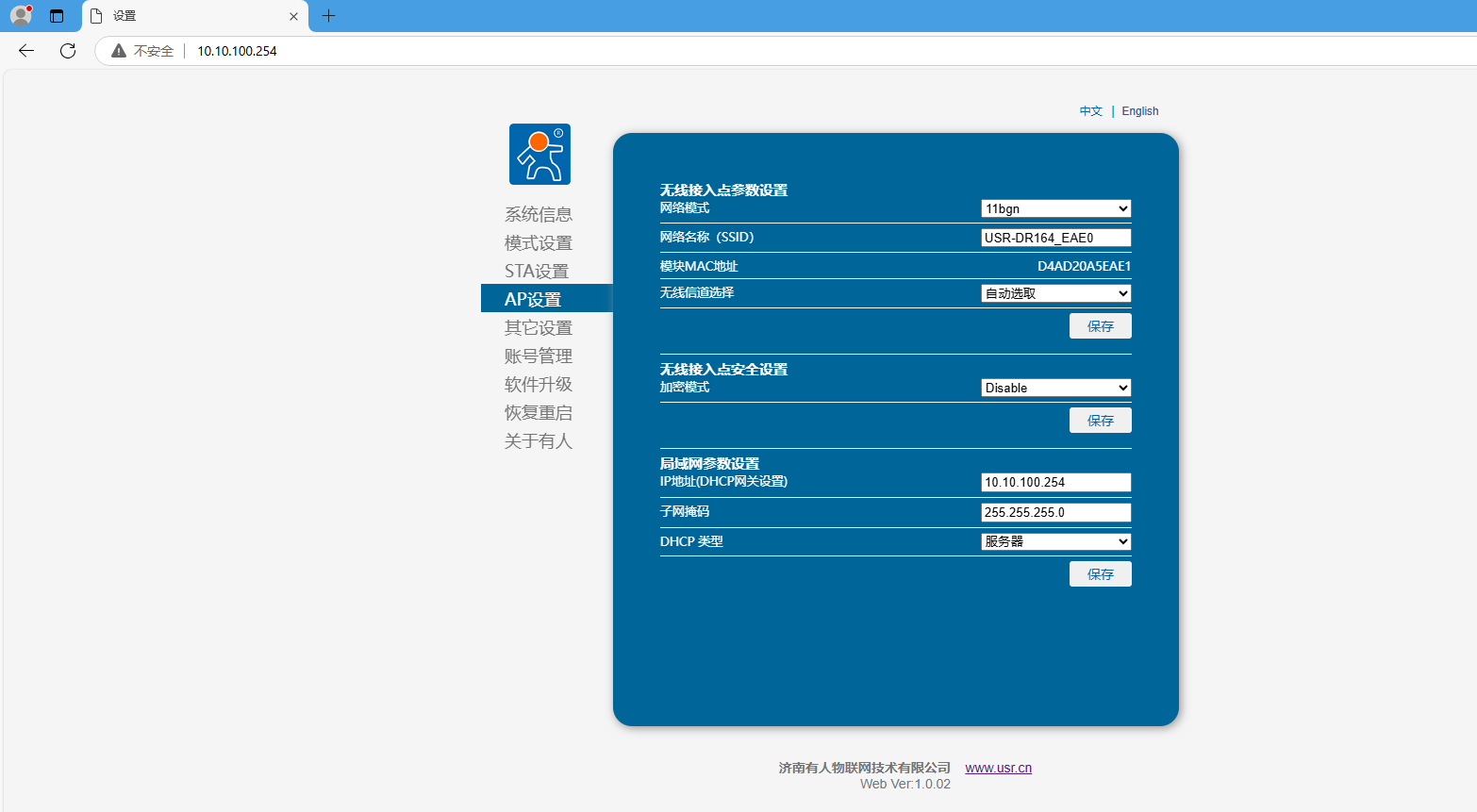

3、AP設置

網絡名稱：USR-DR164_EAE0

局域網參數設置，IP地址：10.10.100.254

備注：參數修改，需要點擊對應的保存，最后網頁重啟生效。

4、串口參數設置

波特率：115200 數據位：8 校驗位：NONE 停止位：1

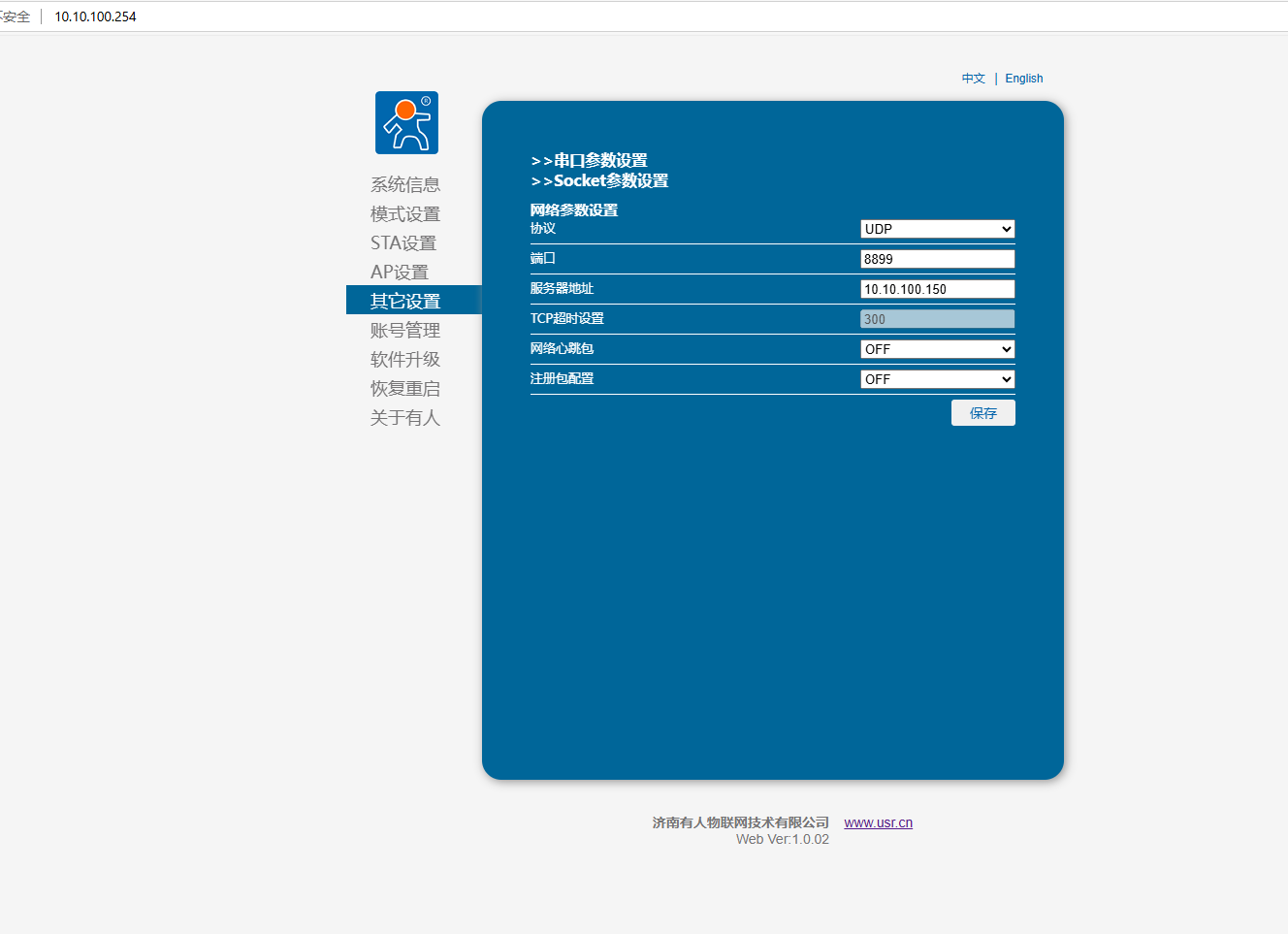

5、Socket參數設置

網絡參數設置

協議：UDP

端口：8899

服務器地址：10.10.100.150

點擊保存

6、重啟

四、數據傳輸測試

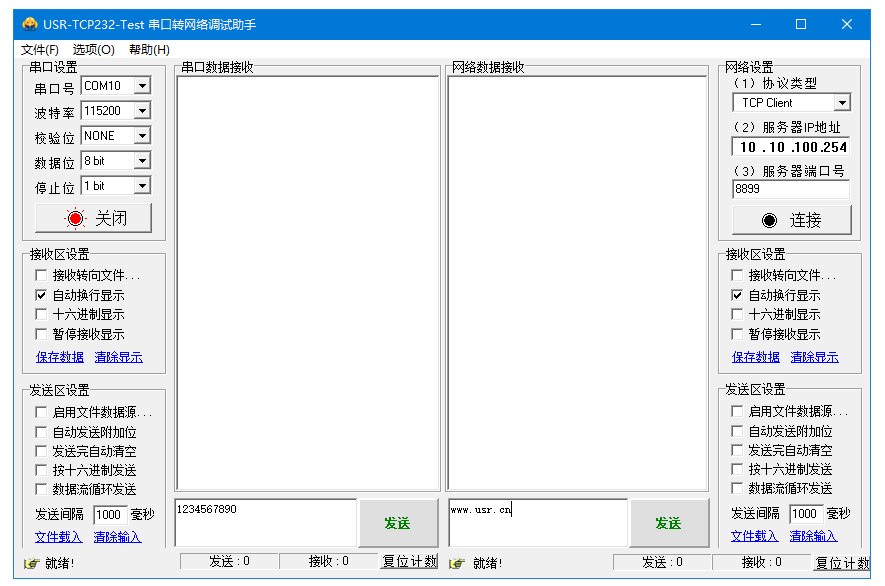

1、打開串口助手

在電腦上用USR-TCP232-TEST軟件測試，打開對應的COM口，串口參數設置和USR-DR164一致。

2、建立TCP連接

串口網絡助手，網絡設置協議類型UDP，服務器IP地址10.10.100.150，本地端口號8899，目標主機10.10.100.254，端口8899，點擊連接。

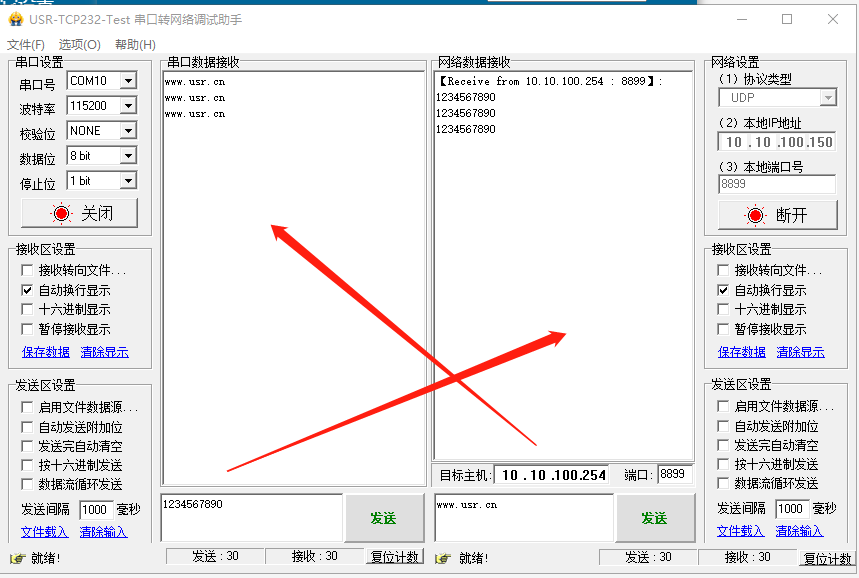

3、通信測試

串口發送數據1234567890，網絡接收1234567890。

網絡發送數據www.xyglz.cn，串口接收www.xyglz.cn。

編寫人：金志方 編寫日期：2024-10-18

審核人：金志方 審核日期：2024-10-18

訂正版本：V1.0 訂正內容：初稿
