一、資料下載

USR-G776 說明書官網下載鏈接：http://www.xyglz.cn/Download/806.html

USR-G776 規格書官網下載鏈接： http://www.xyglz.cn/Download/808.html

USR-G776 軟件設計手冊官網下載連接： http://www.xyglz.cn/Download/807.html

USR-G776 設置軟件官網下載鏈接： http://www.xyglz.cn/Download/814.html

有人虛擬串口軟件V3.7.2.529官網下載鏈接：http://www.xyglz.cn/Download/31.html

二、硬件連接

1、所需物品

USR-G776產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

SIM卡 1張

筆記本電腦 1臺

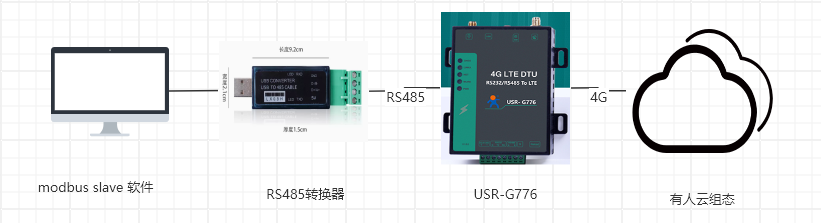

2、硬件連接

USR-G776的RS485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、USR-G776有人云端網關參數設置

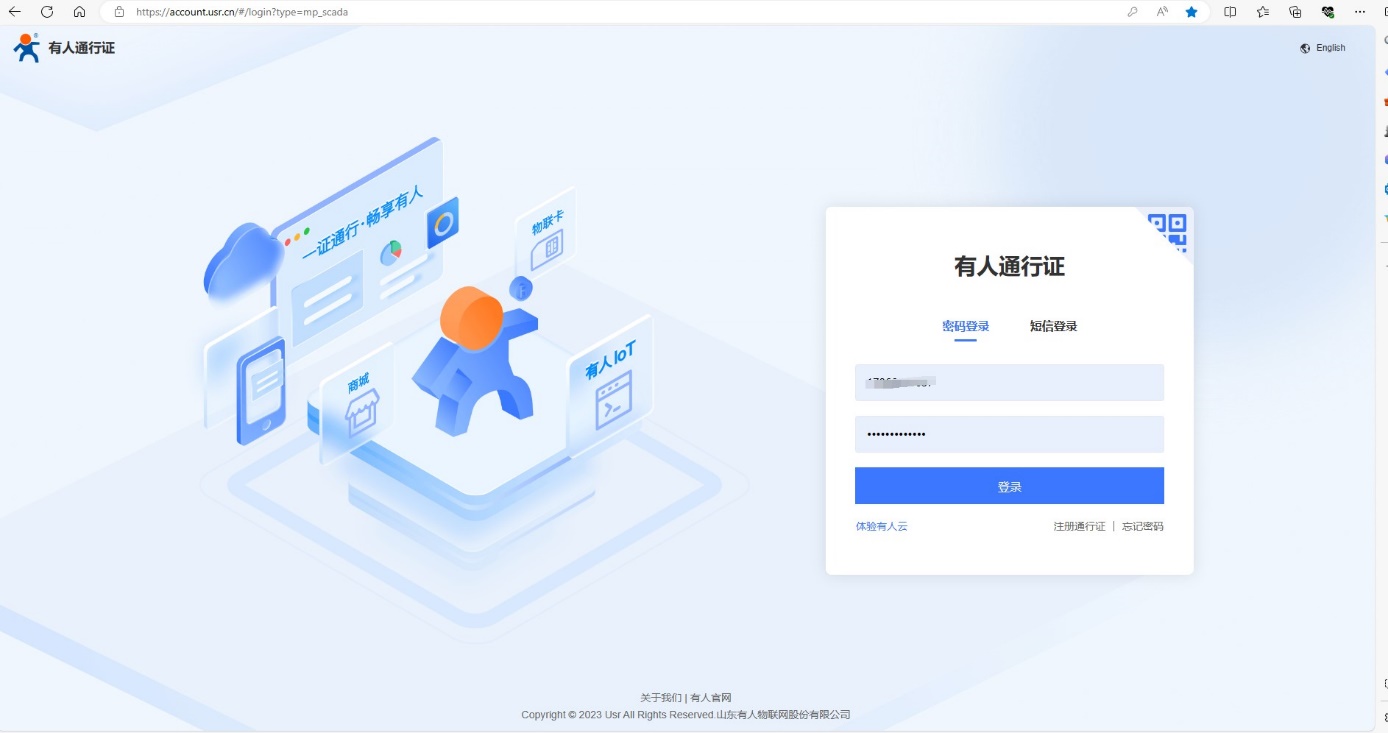

登錄有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1

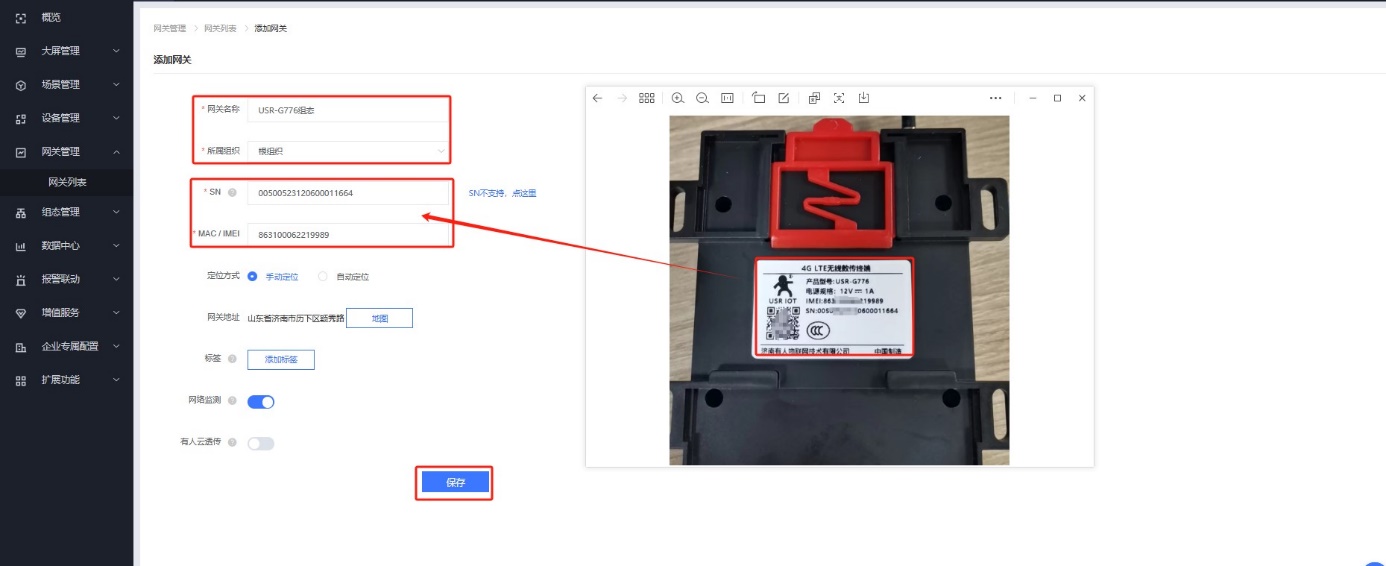

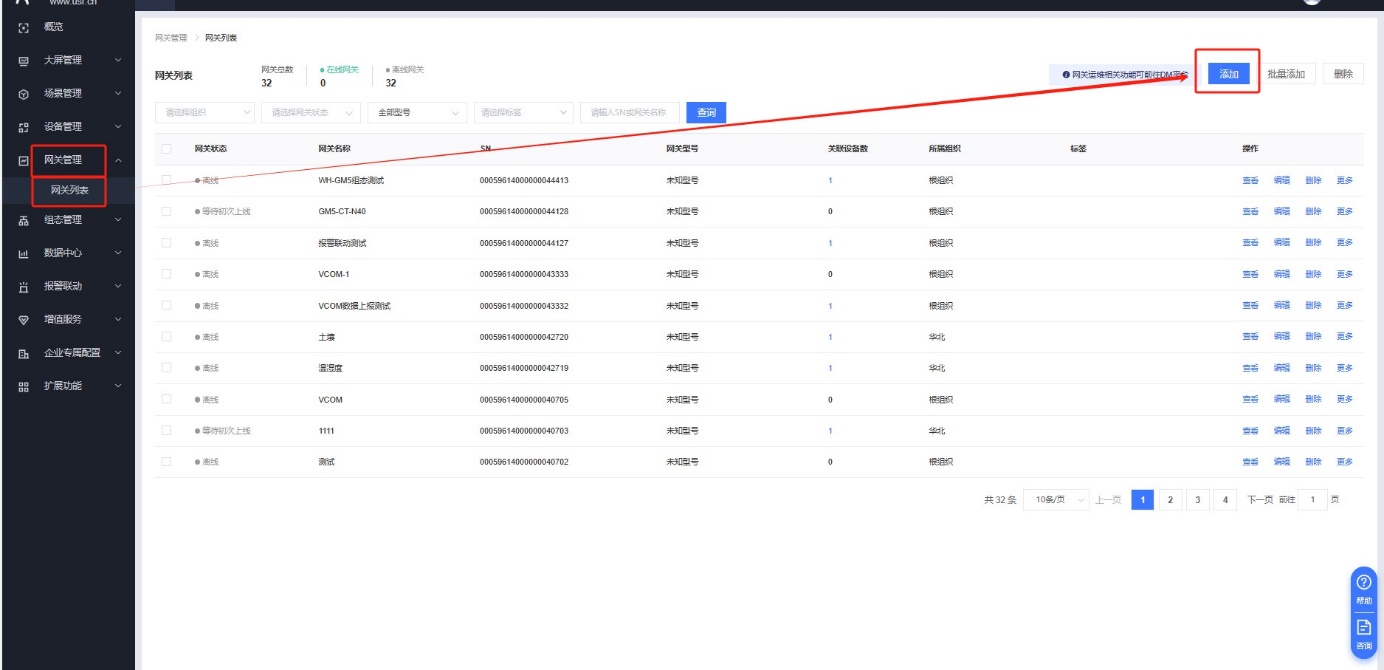

網關管理---網關列表---添加

填入網關名稱，選擇根組織，填入U(xiǎn)SR-G776背面貼膜上的SN和IMEI 信息，開啟網絡監測，點擊保存。

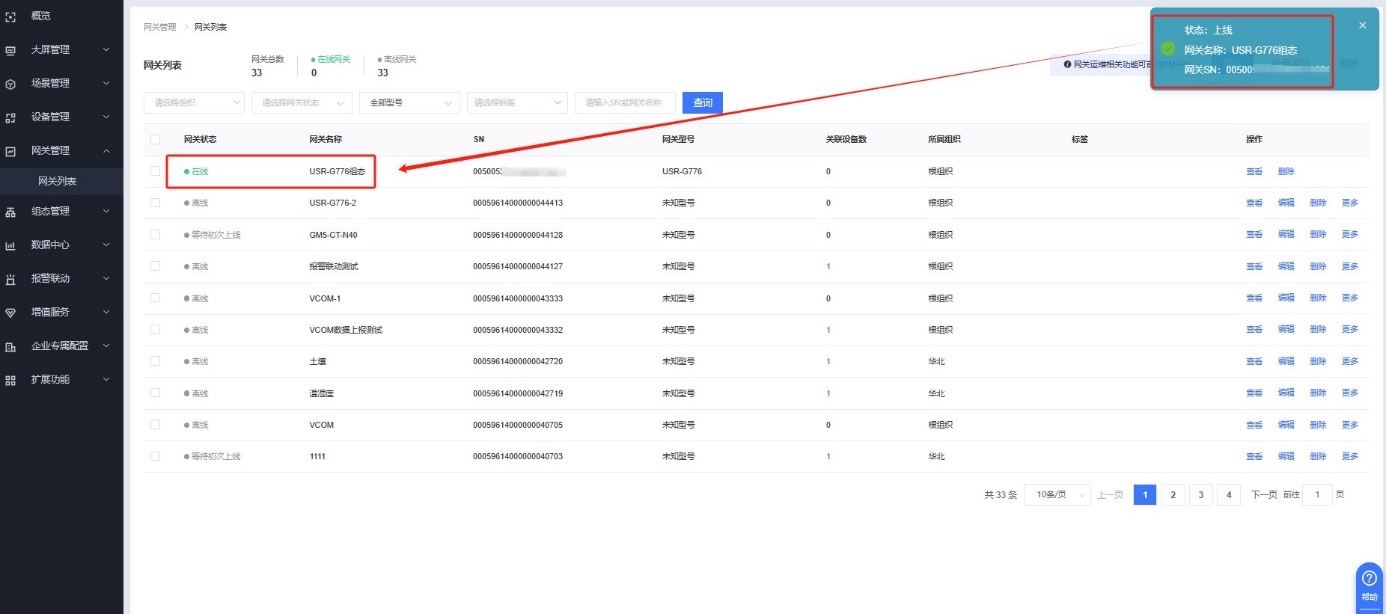

給USR-G776插入物聯卡，接上天線和供電，即可看到設備在有人云端上線。

2、有人云模板和設備參數設置

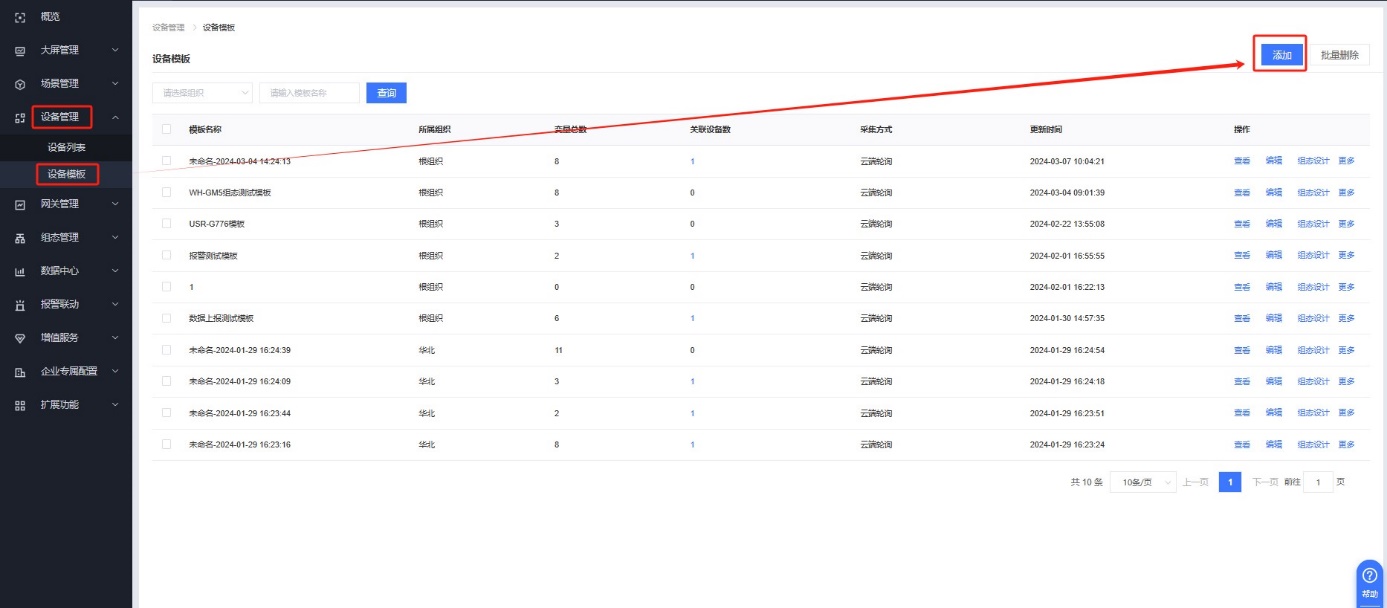

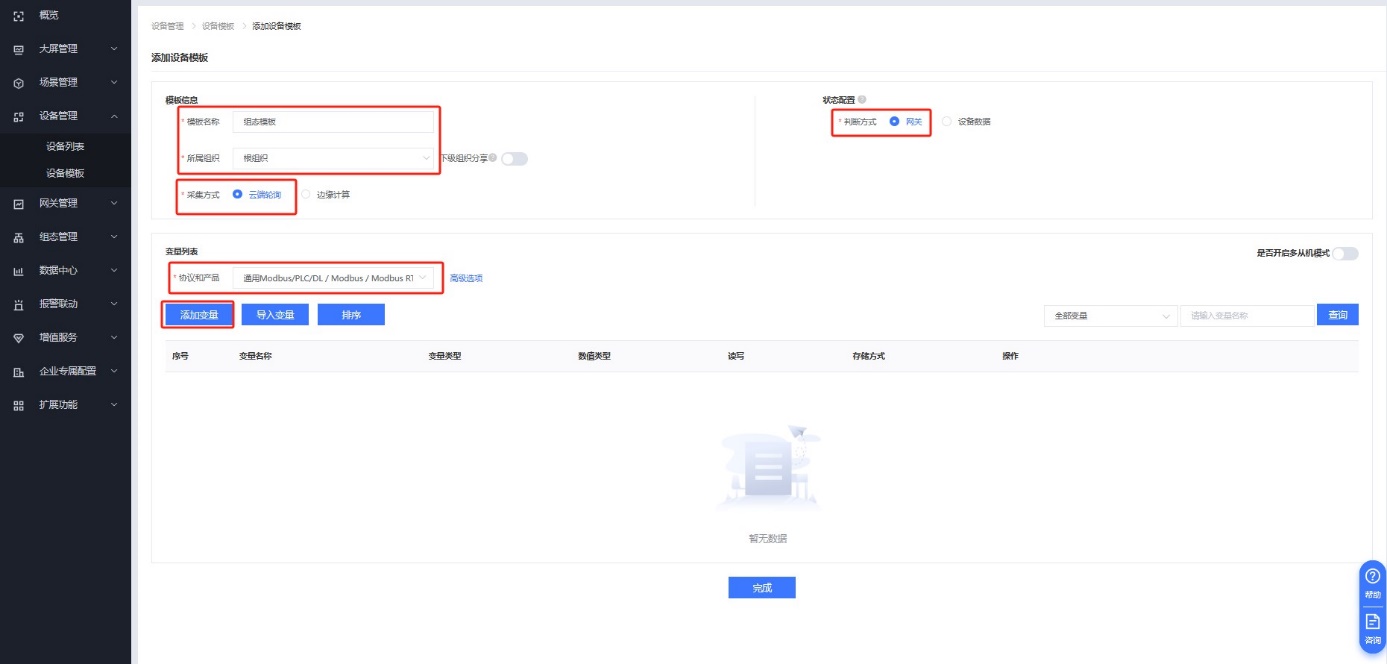

設備管理---設備模板---添加

填入模板名稱，選擇根組織，采集方式選擇云端輪詢，協議選擇通用Modbus / PLC / DL/Modbus/Modbus RTU，點擊添加變量。

添加變量

變量名稱：測試變量1

變量類型：直采變量

寄存器 ：40001

數據格式：16位無符號

采集頻率：1分鐘

小數位數：0位小數

存儲方式：全部存儲

讀寫方式：只讀

寄存器的填寫：

功能碼03H或06H，起始地址0000H，則填：40001;

功能碼04H，起始地址000AH，則填：30011;

01H或05H，起始地址0002H，則填：00003;

功能碼02H，起始地址0003H，則填：10004。

格式為 功能碼+寄存器地址(需要16進制轉為10進制)+1

與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。

如：

功能碼03H或06H，起始地址0000H，則填：40001;

以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1;所以組態地址就是40001;

同樣方式添加測試變量2、測試變量3

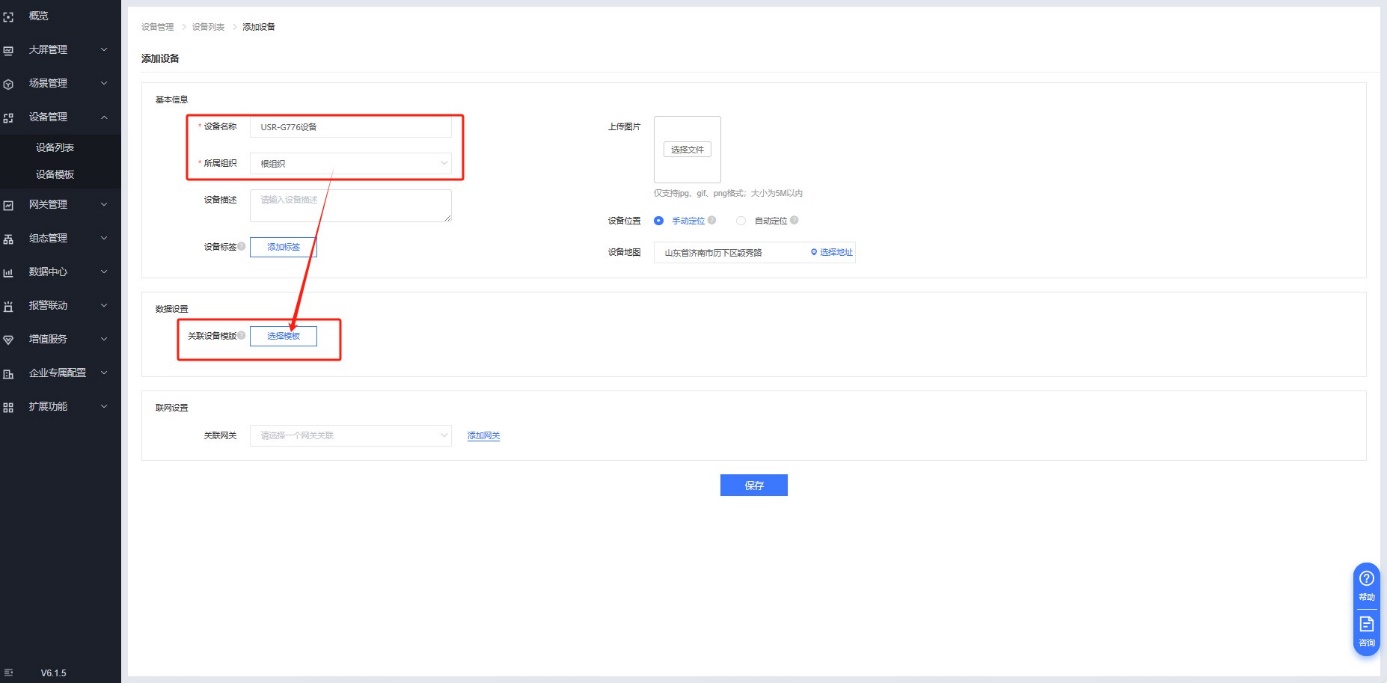

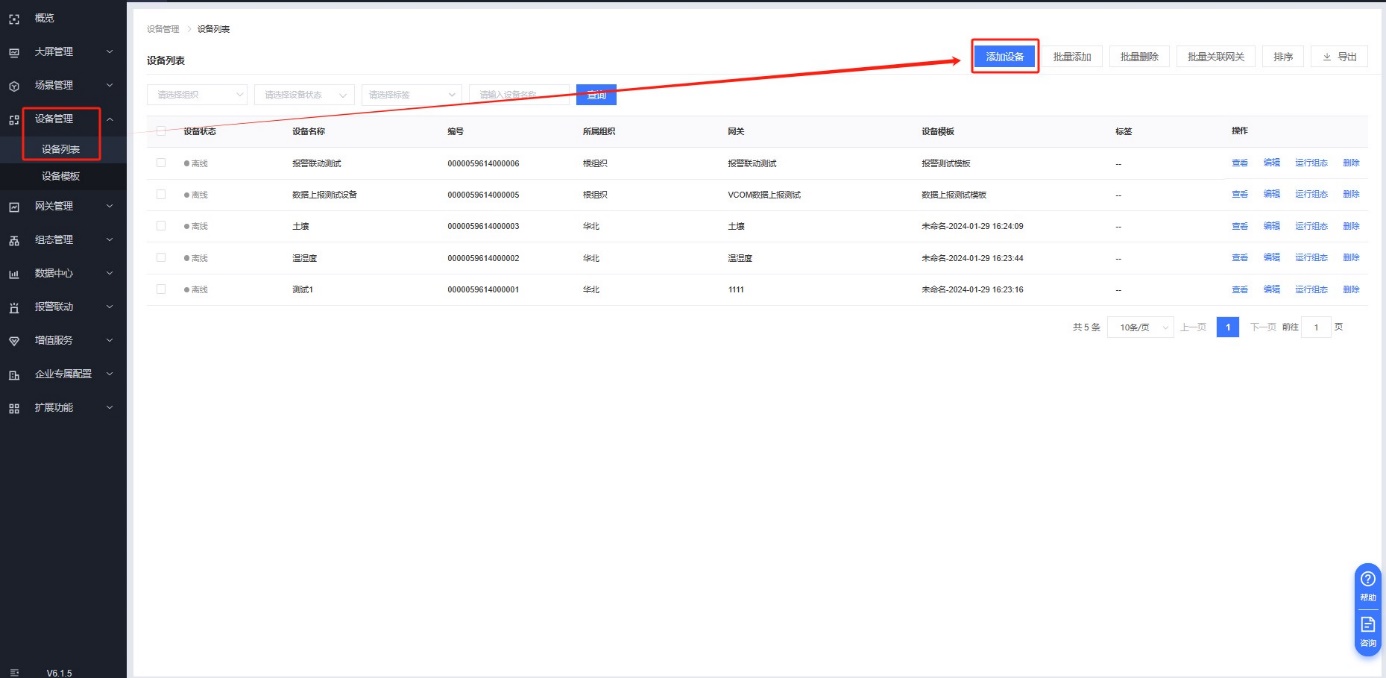

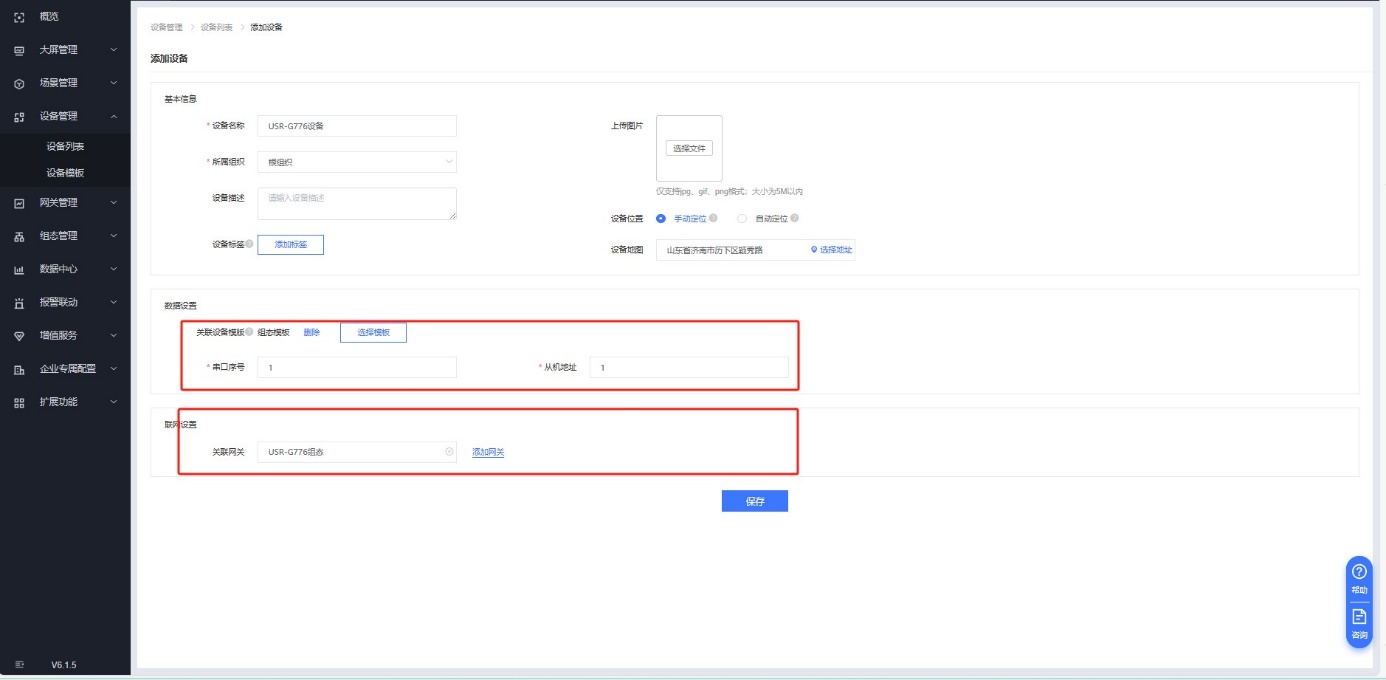

設備管理---設備列表---添加設備。

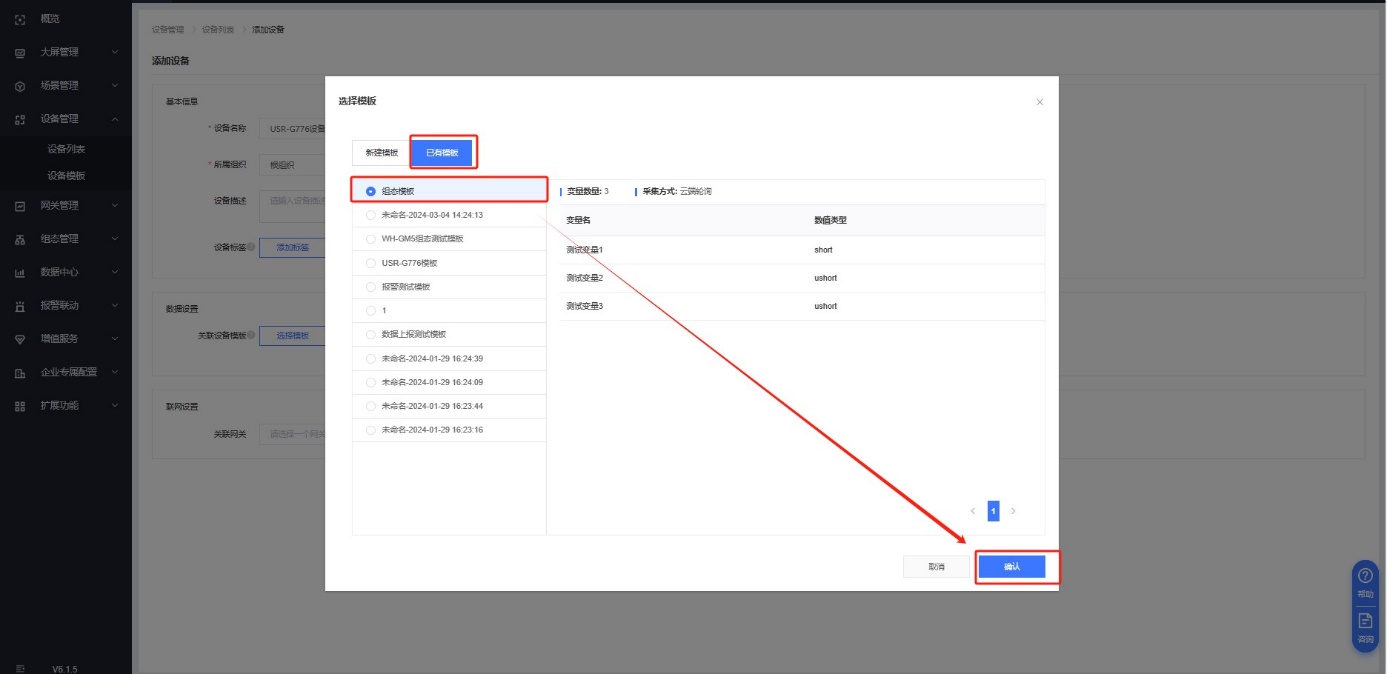

添加設備并關聯模板和網關，點擊保存。

3、Modbus slave 參數設置

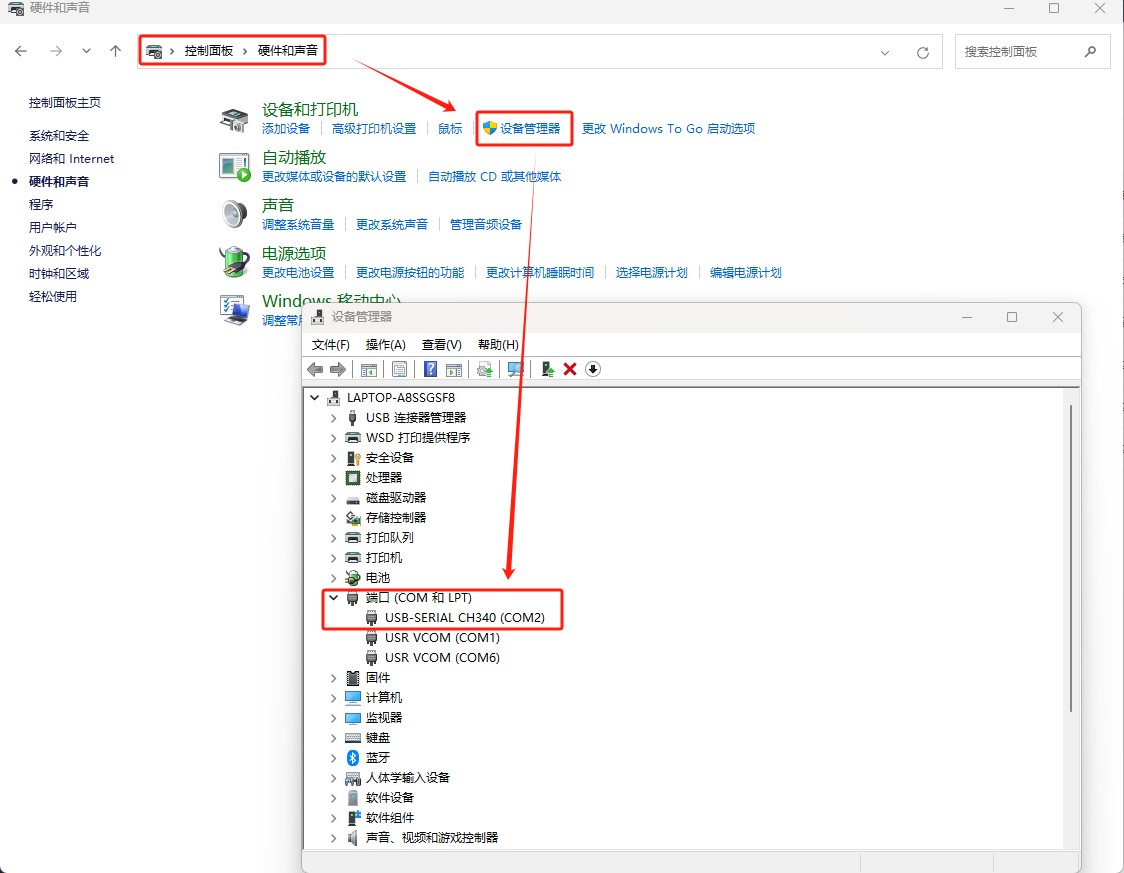

打開電腦控制面板---硬件和聲音---設備管理器---COM和LPT，查看USB轉485轉換器的COM口是COM2

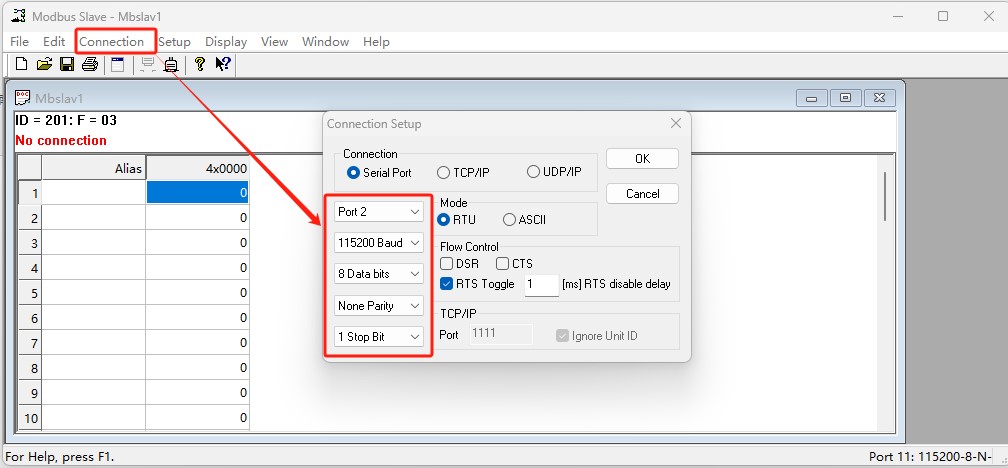

打開modbus slave軟件，選擇COM2 填入U(xiǎn)SR-G776的默認串口參數 115200 N 8 1

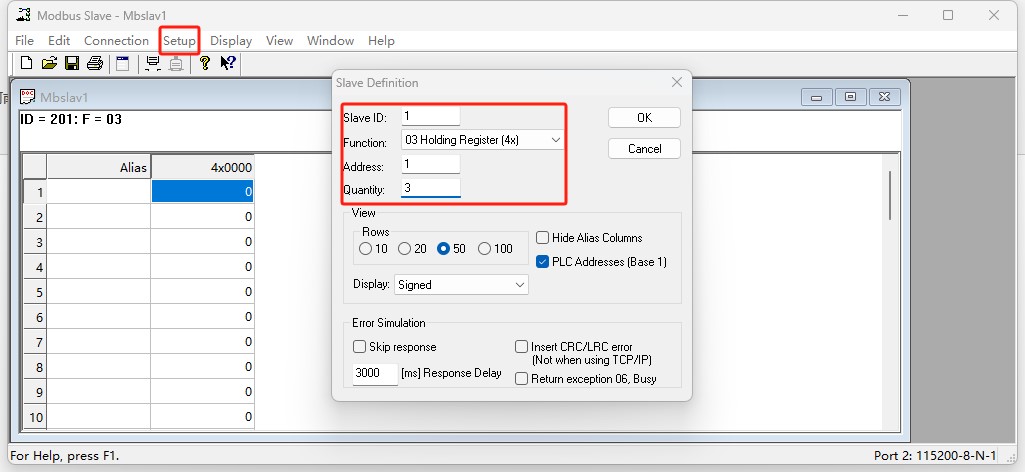

設備地址1，功能碼03，寄存器起始地址1，數量3，和有人云端模板一一相對應。

四、功能調試

1、功能調試

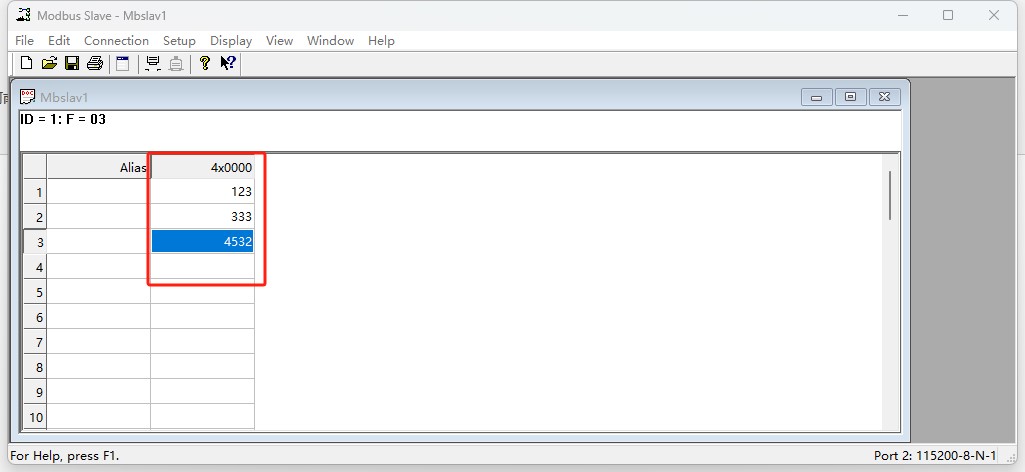

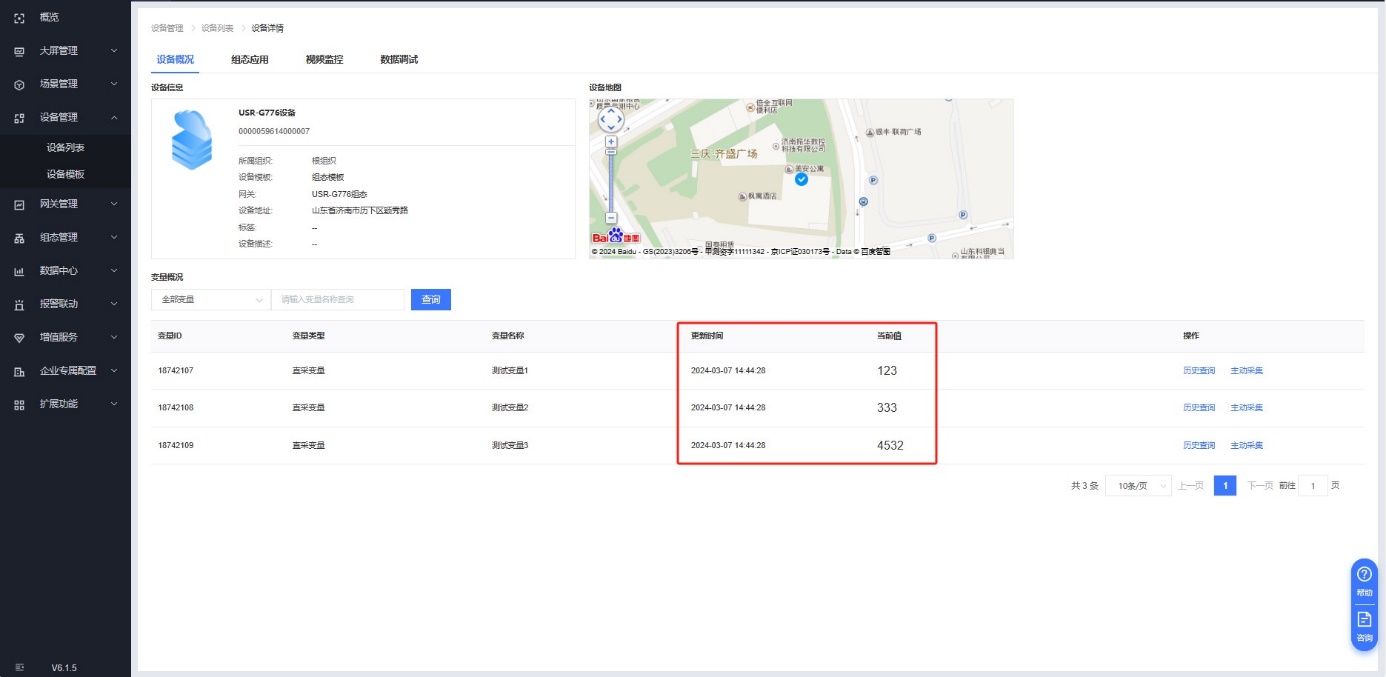

在modbus slave 軟件中填入三個數據，即可在有人云端查看到相應的數據

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-03-08

審核人：尹叢欣 審核日期：2024-03-15

訂正版本：V1.0 訂正內容：初稿
