USR-DR152掃碼配置連接有人云（V6版本)和虛擬串口（V5.0.1版本）一對一通訊示例

備注：USR-DR152支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接有人云，需要USR-DR152聯網。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.xyglz.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://www.xyglz.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.xyglz.cn/Download/984.html

USR-DR152 設置軟件（新）：http://www.xyglz.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.xyglz.cn/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.xyglz.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR152 產品 1臺

12V端子電源適配器 1個

USB-RS232串口線 1條

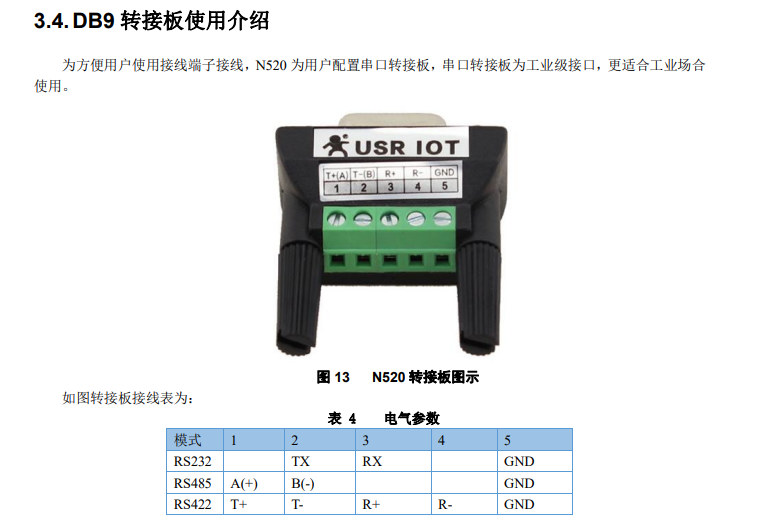

DB9轉接板 1個

筆記本電腦 1臺

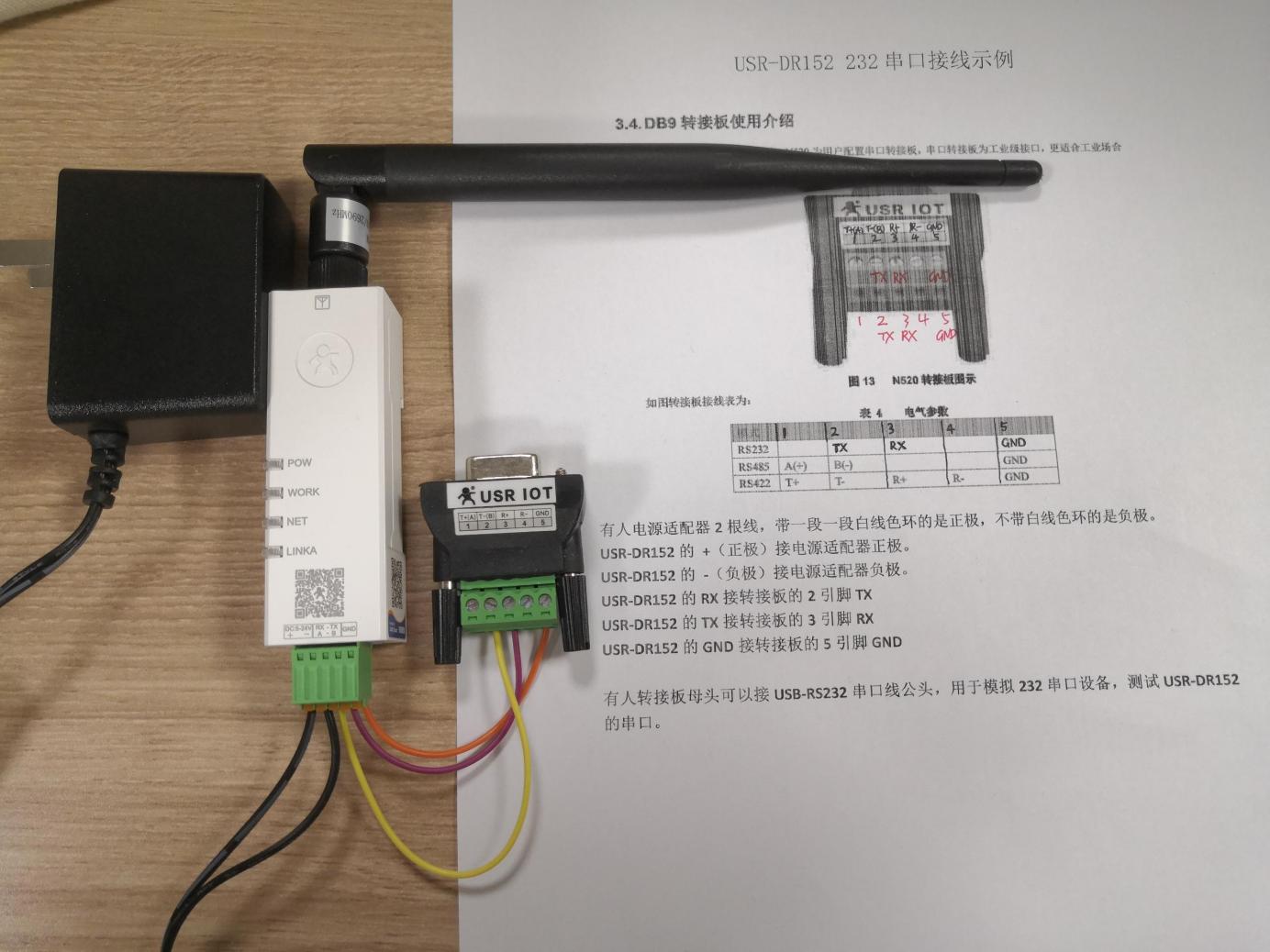

2、硬件連接

有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。

USR-DR152的 +（正極）接電源適配器正極。

USR-DR152的 -（負極）接電源適配器負極。

USR-DR152的RX接轉接板的2引腳TX

USR-DR152的TX接轉接板的3引腳RX

USR-DR152的GND接轉接板的5引腳GND

有人轉接板母頭可以接USB-RS232串口線公頭，用于模擬232串口設備，測試USR-DR152的串口。

3、查看端口號

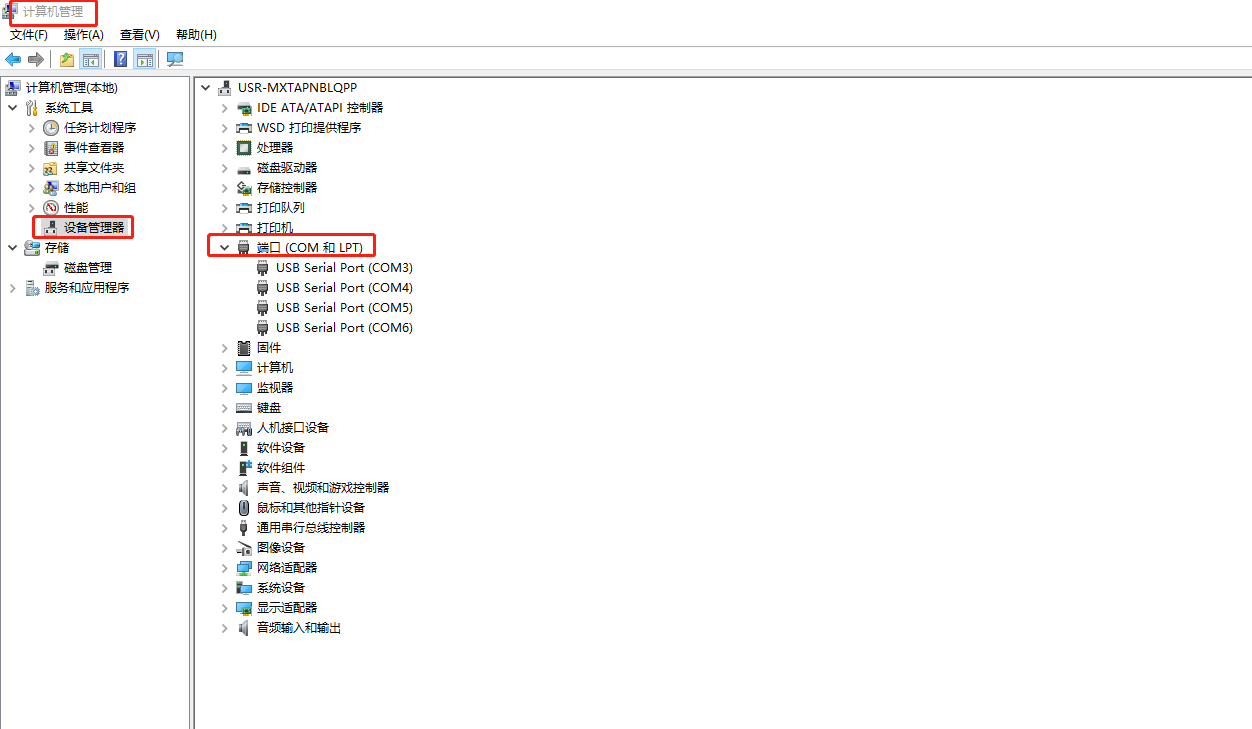

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR152的USB-RS232串口線COM口號，COM3。

三、掃碼配置

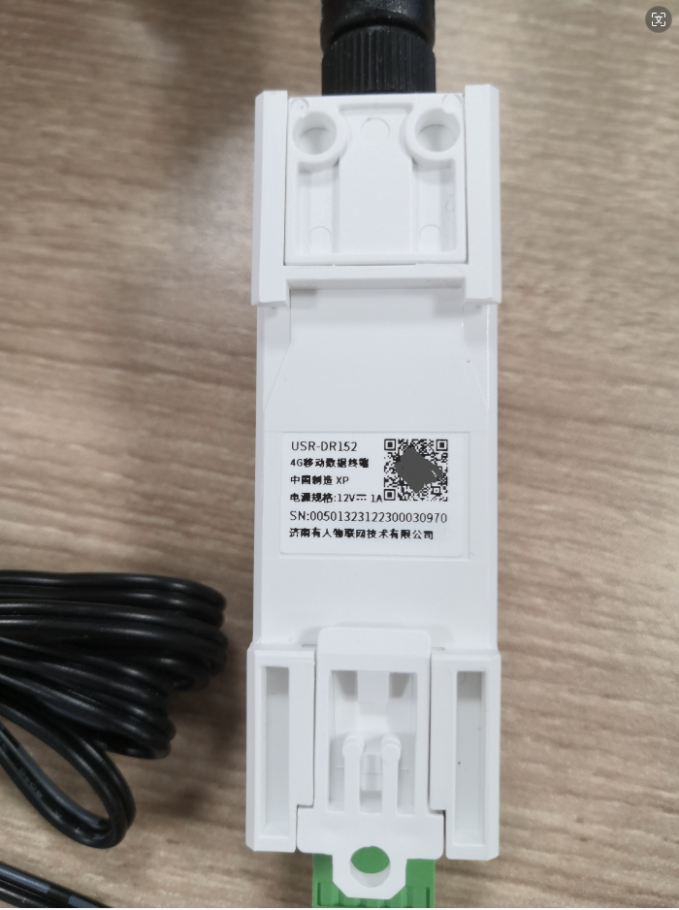

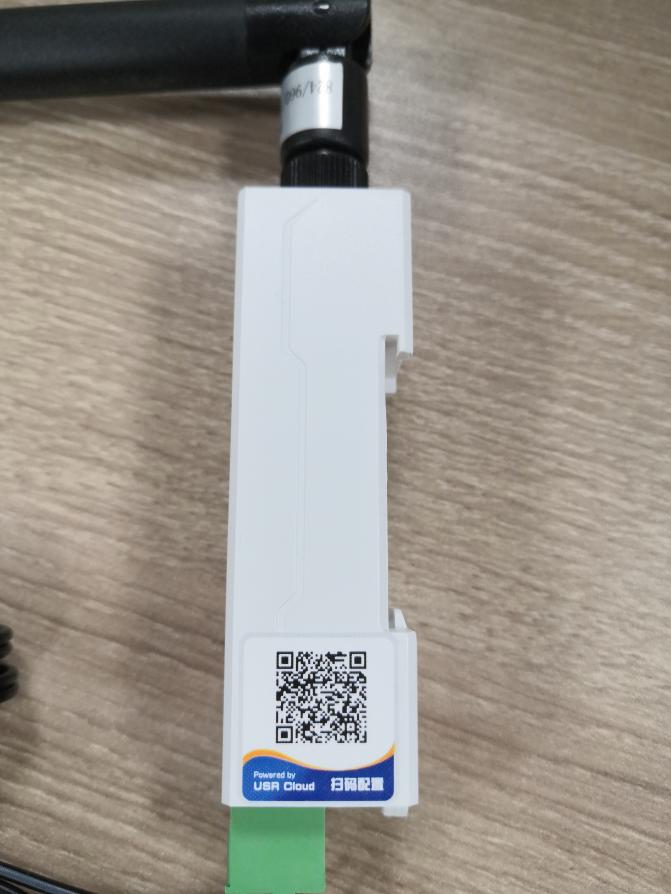

1、產品側面有掃碼配置二維碼，可以掃碼配置。產品反面有產品的二維碼，用于掃碼填加設備。

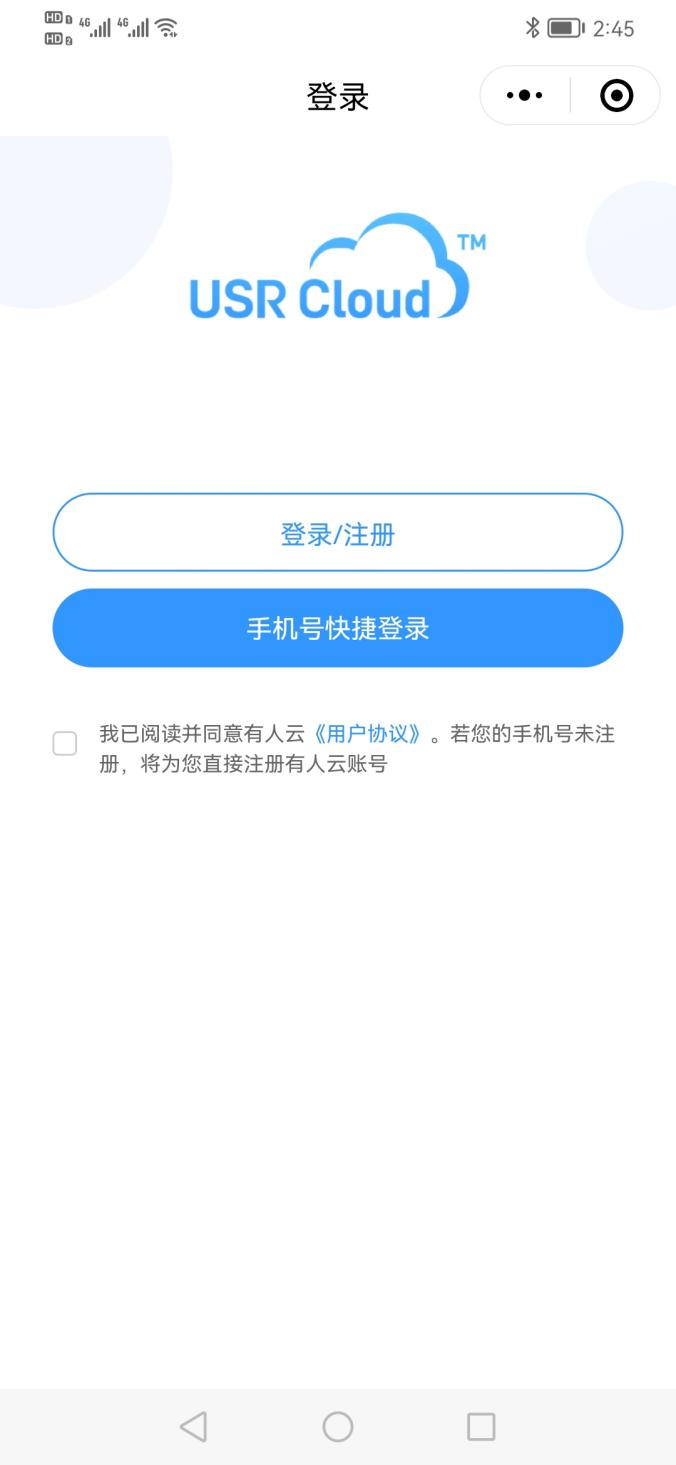

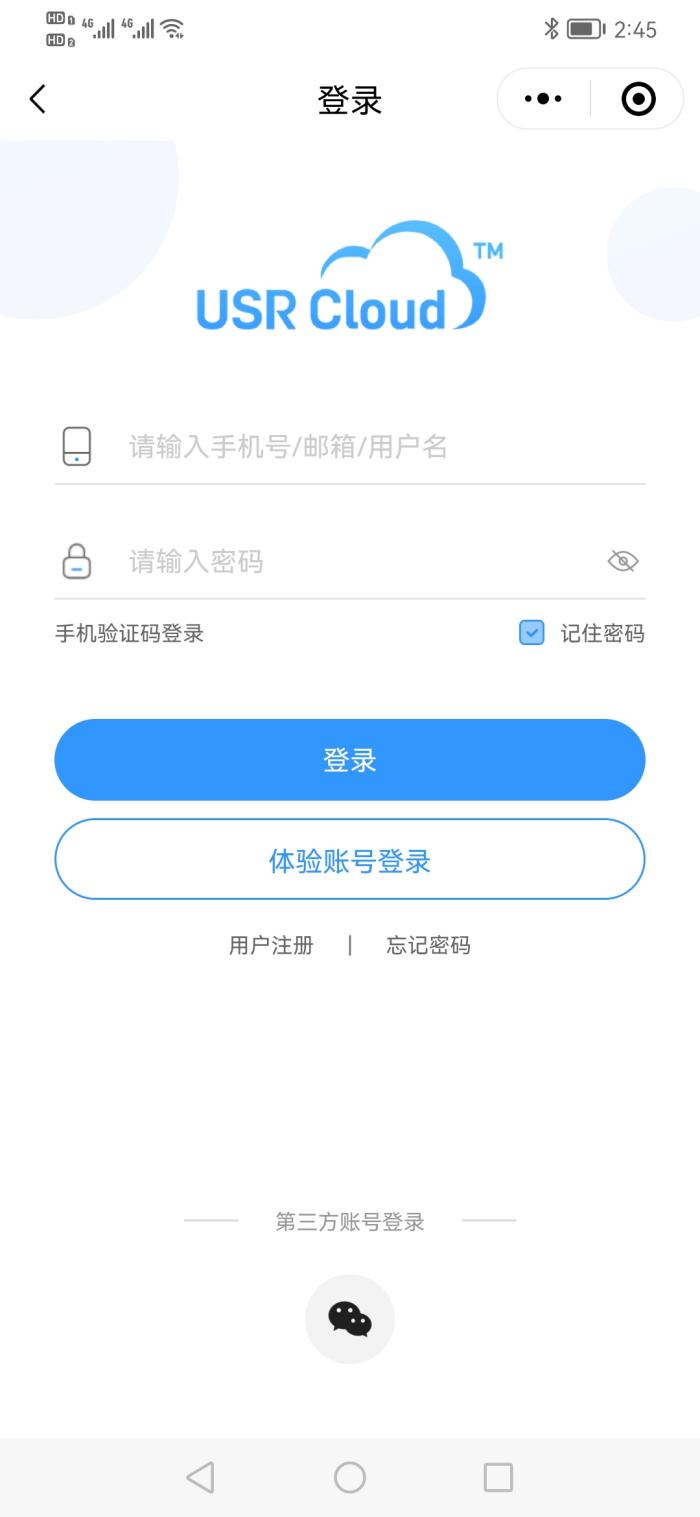

2、掃碼配置，提示登陸或者注冊有人云，登陸有人云賬號

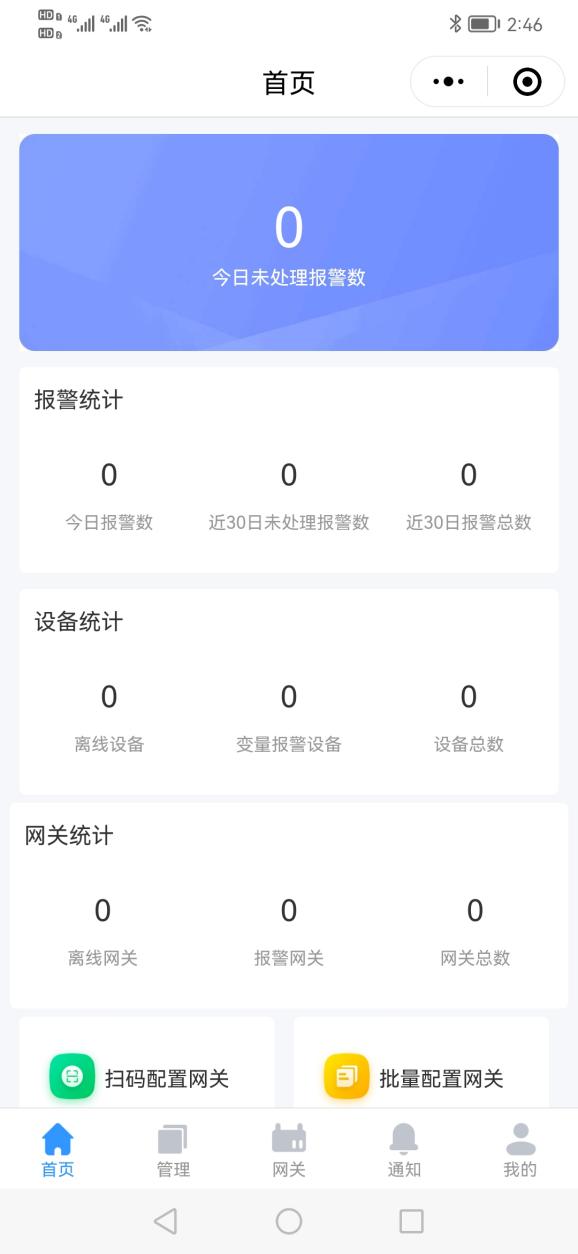

3、點擊掃碼配置網關，掃碼產品反面的二維碼

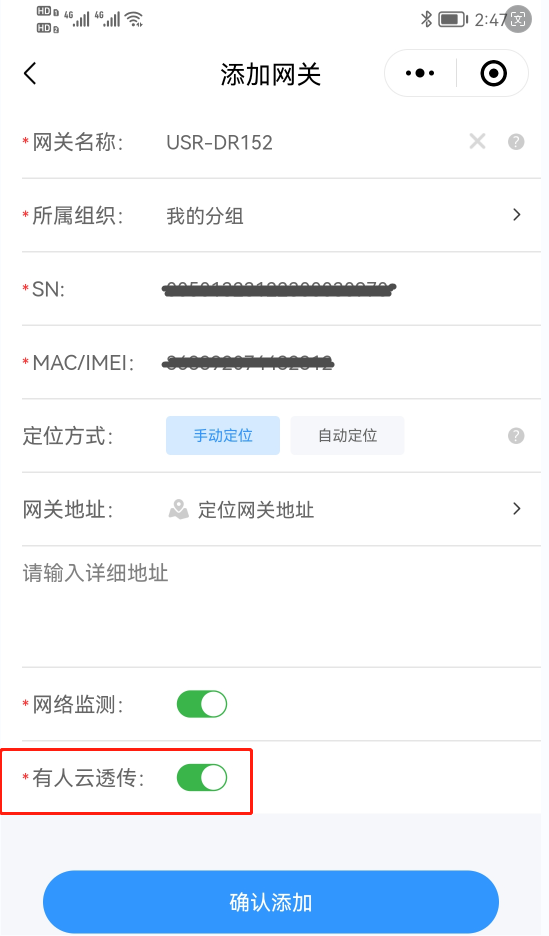

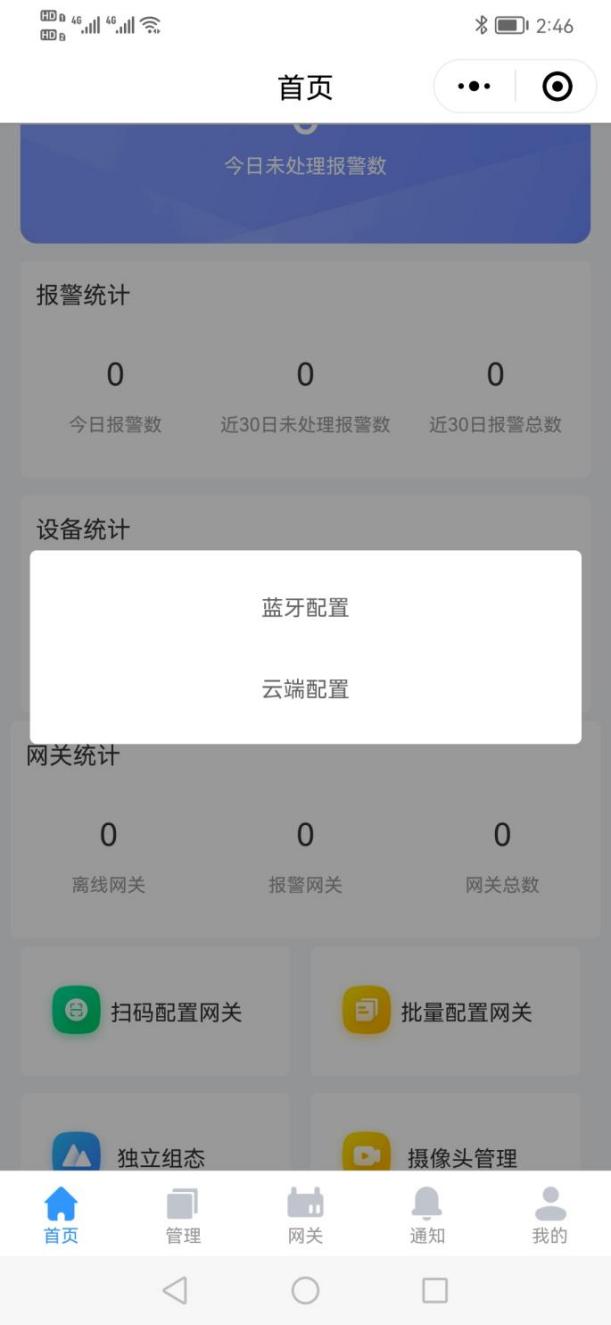

4、點擊掃碼配置網關，掃碼產品反面的二維碼，注意有人云透傳需要開啟。

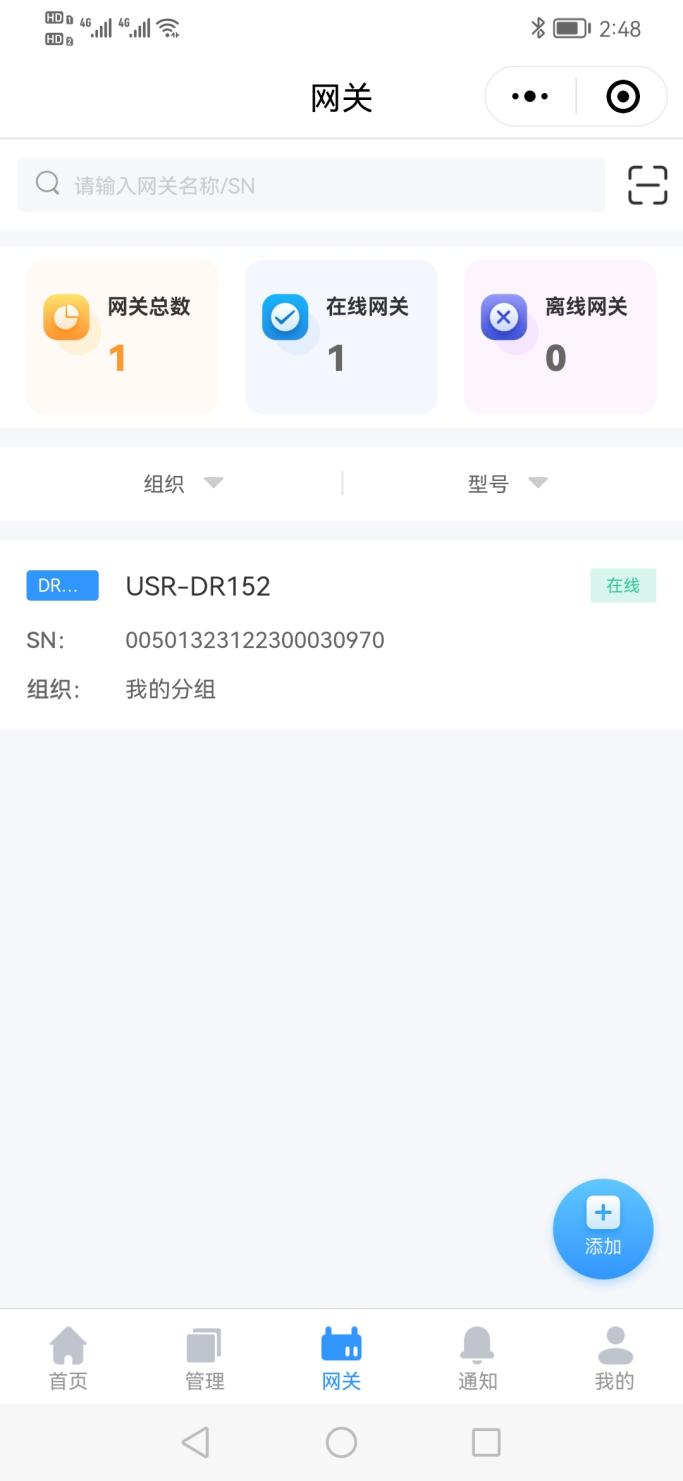

5、添加網關后，USR-DR152聯網正常，顯示在線

6、點擊網關，可以查看USR-DR152的串口參數

四、創建虛擬串口

1、電腦下載并安裝有人公司虛擬串口軟件V5.0.1版本

下載安裝之前，需要關閉防火墻。

2、打開虛擬串口軟件，點擊登錄，輸入個人的有人云賬號和密碼，登錄。

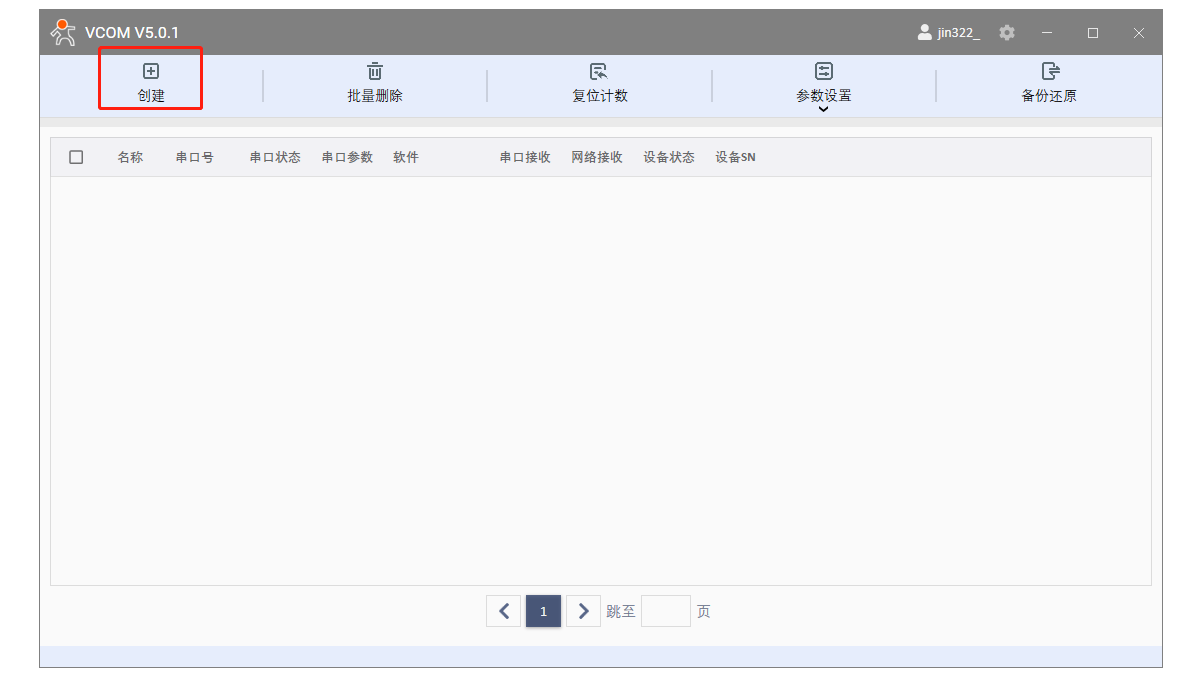

3、創建虛擬串口

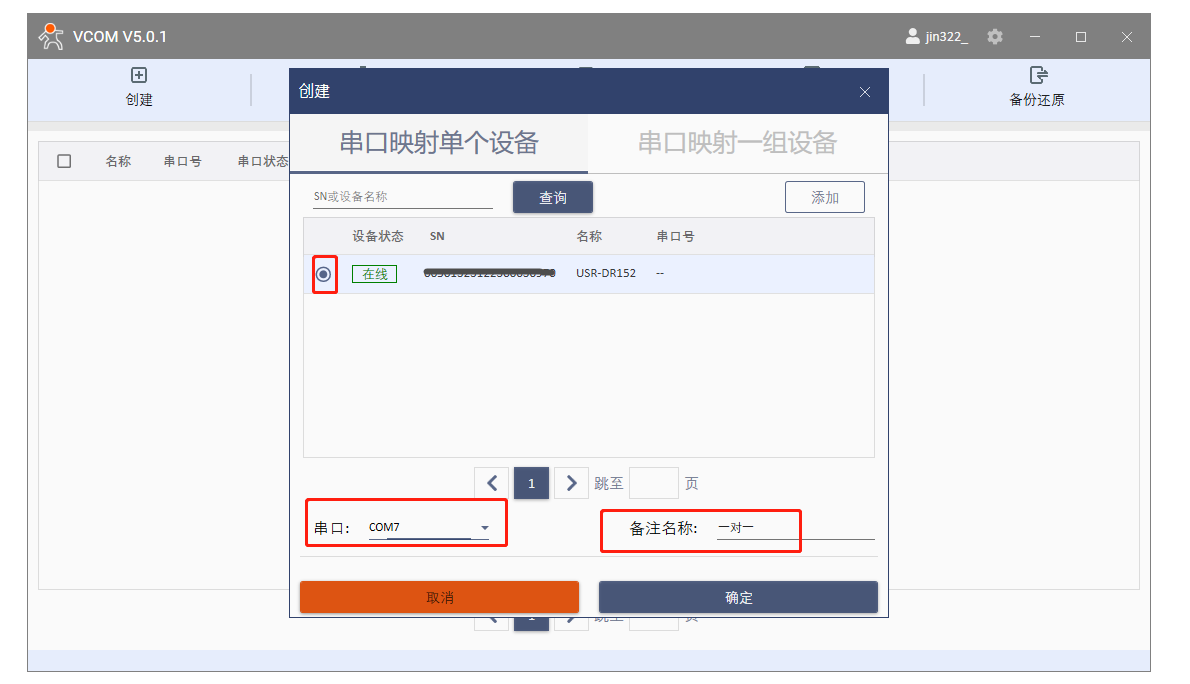

選擇串口映射單個設備，勾選在線的USR-DR152，用空閑的COM7作為虛擬串口的COM口號，點擊確定。

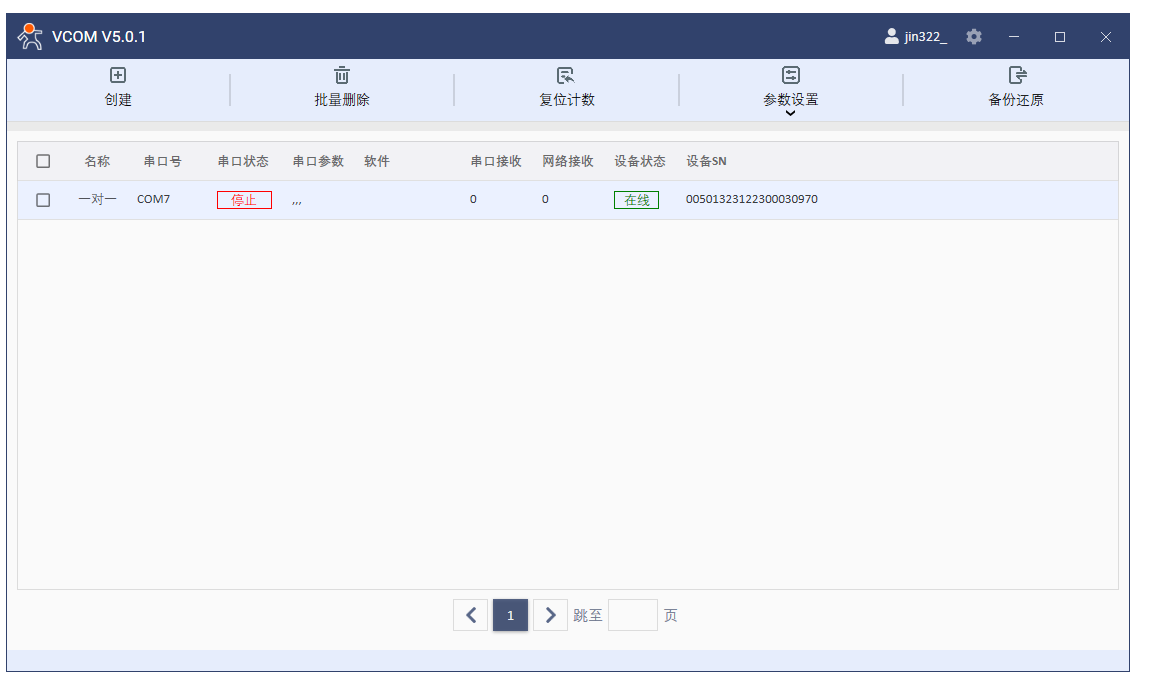

添加完，串口狀態是停止。

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。

4、通訊測試

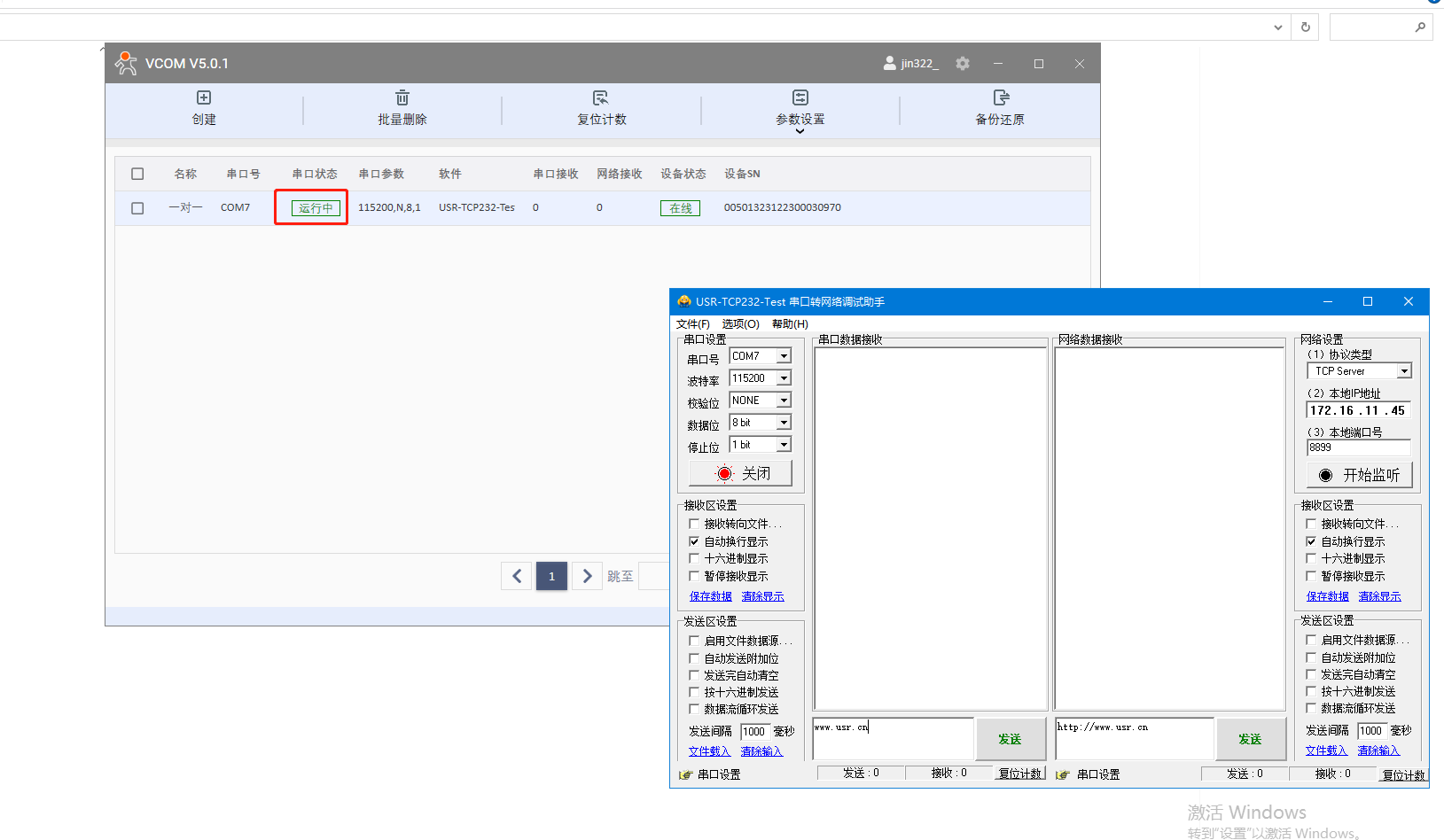

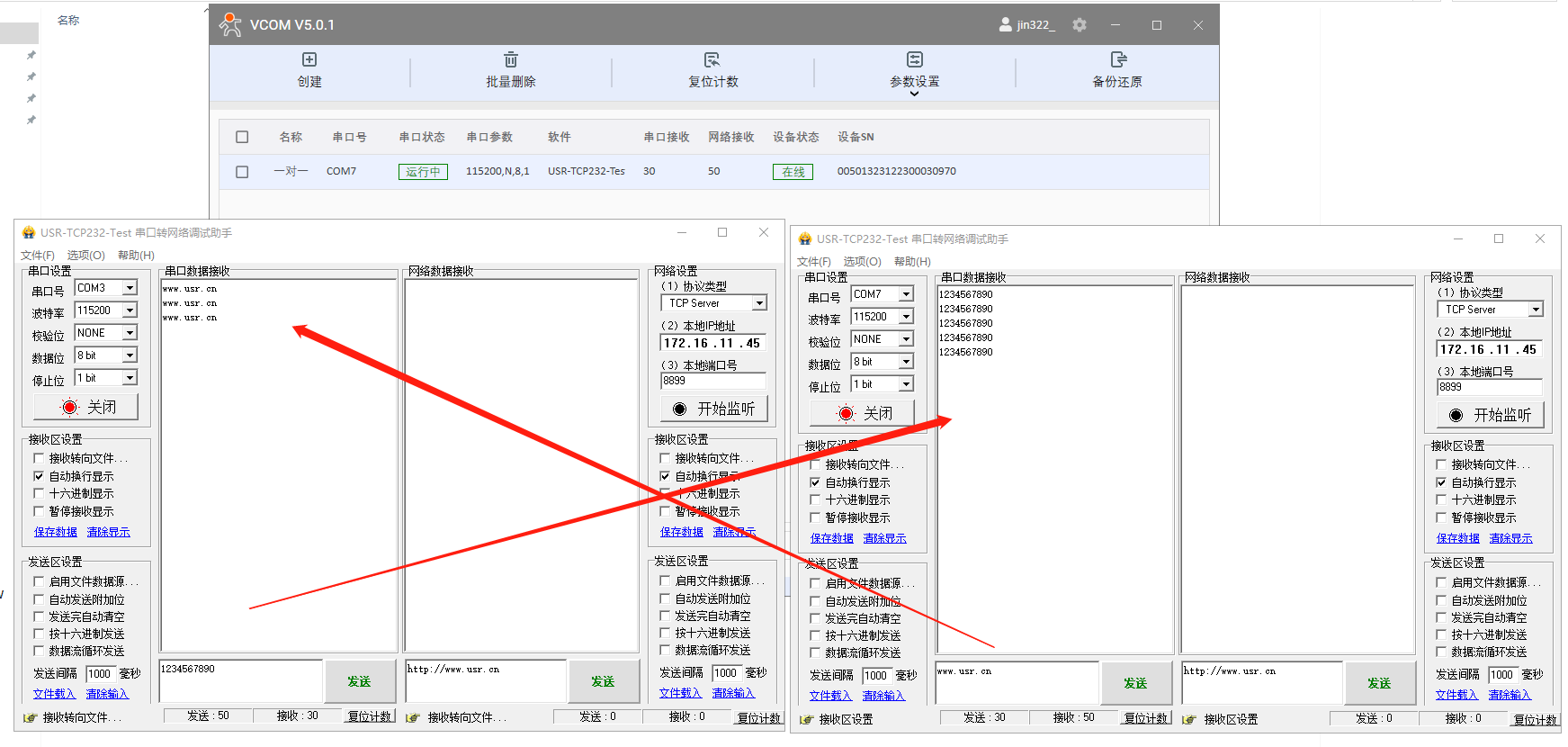

5、打開2個串口助手，分別用USR-DR152實際USB串口COM3打開串口，另一個串口助手用虛擬串口COM7打開串口。

6、實際串口和虛擬串口之間測試數據通訊。

編寫人：金志方 編寫日期：2024-04-07

審核人：金志方 審核日期：2024-04-07

訂正版本：V1.0 訂正內容：初稿
