準備的材料：USR W610 、標準電源線、232轉usb線、

Usr-tcp232-test串口轉網絡調試助手（以下統稱小黃人軟件）

下載地址：http://www.xyglz.cn/Product/78.html

軟件設計手冊：http://www.xyglz.cn/Down/USR-W610-software-V1.0.3.pdf

數據流向：串口數據----w610封裝-----socketA/socketB

接線：

                  電腦<——232轉usb———w610——電源

一、操作步驟

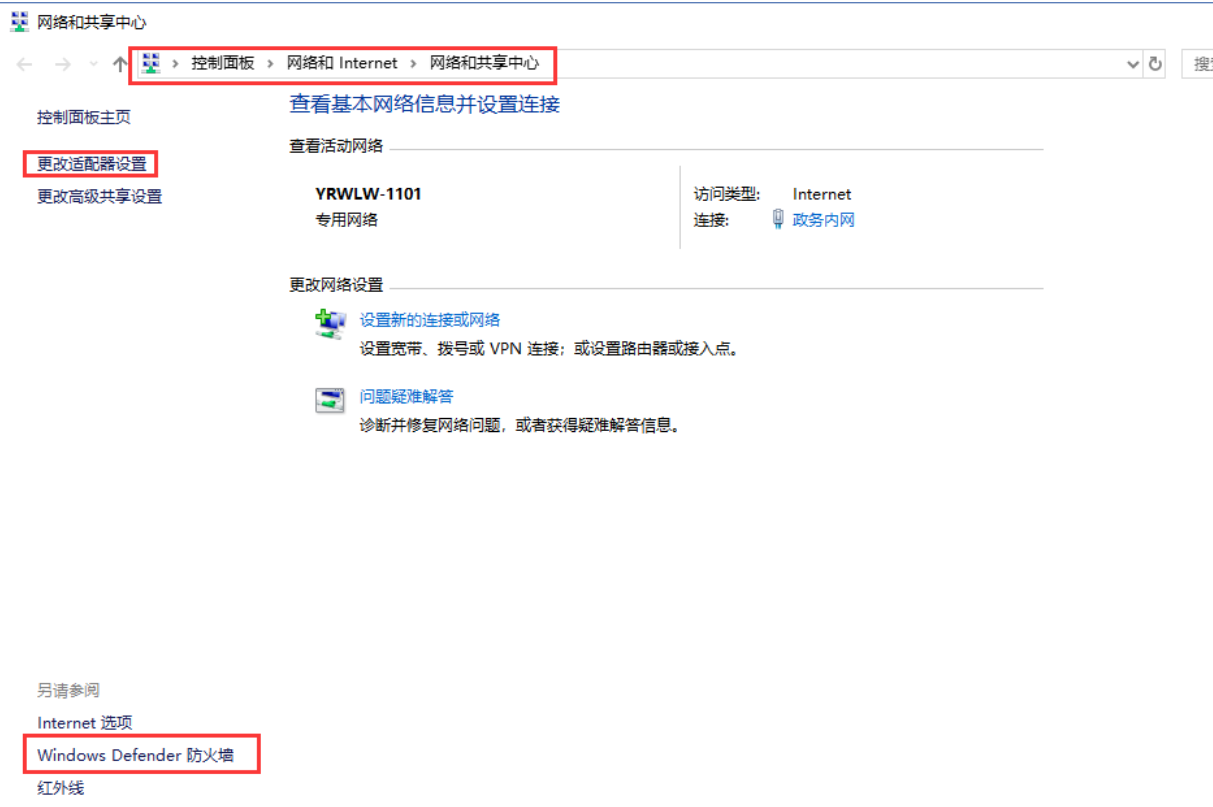

1、按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

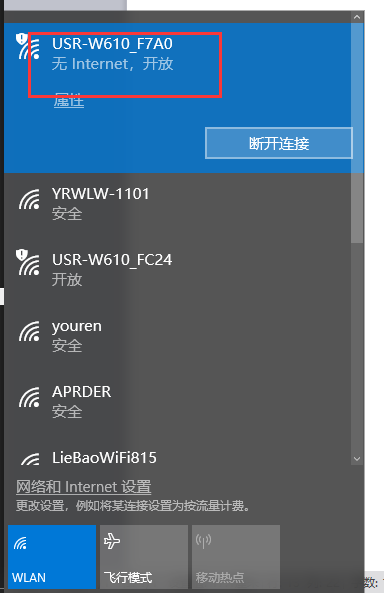

2. 電腦連接w610的WiFi，并在瀏覽器中輸入610的ip10.10.100.254，輸入賬戶密碼admin，進入610的配置網頁。

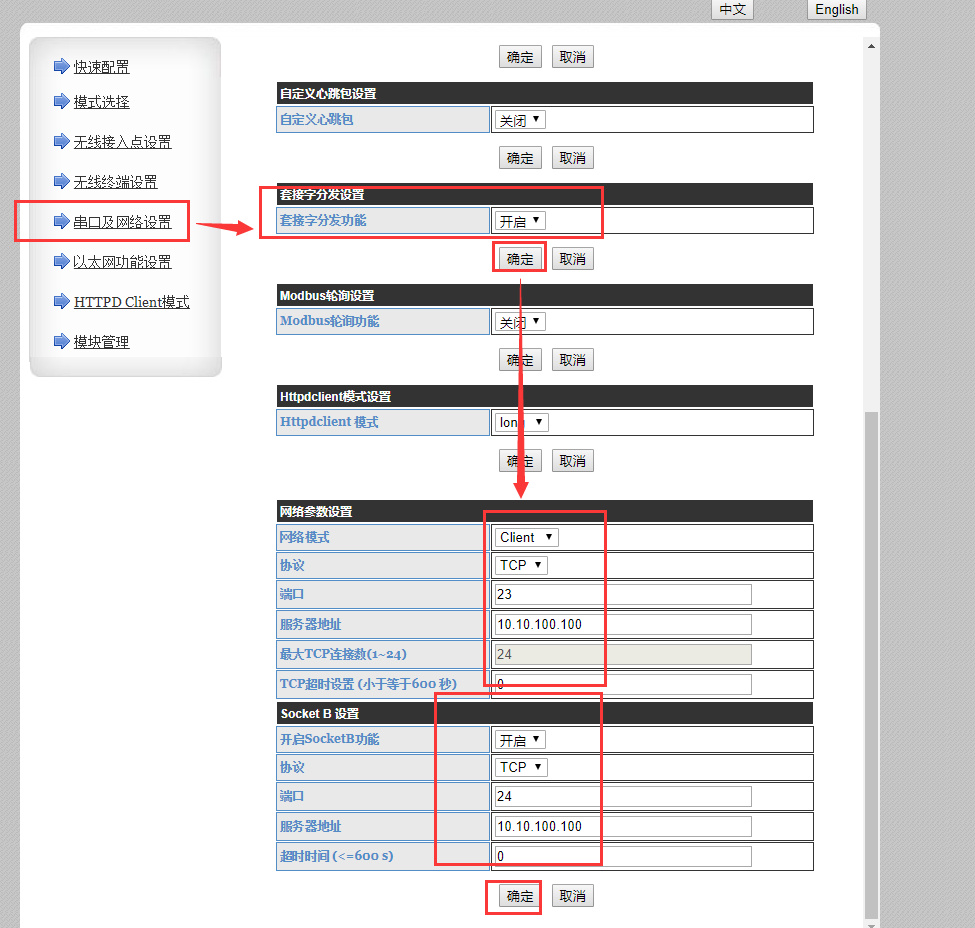

3. 選擇串口及網絡—>套接字分發協議開啟—>確定

4. 網絡參數設置——>網絡模式選擇client，協議為tcp，端口為23，服務器地址為10.10.100.100

5. SaocketB網絡模式選擇client，協議為tcp，端口為24，服務器地址為10.10.100.100

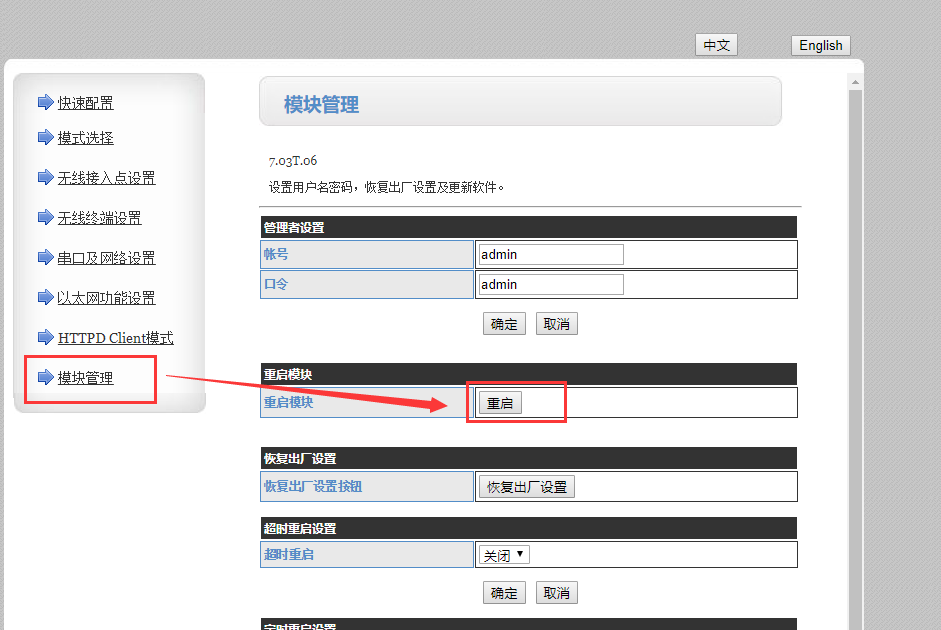

確定，重啟。

6. 打開兩個小黃人軟件，選擇串口，波特率57600，校驗位none，數據位8，停止位1，打開

右側協議類型選擇tcp server，IP為10.10.100.100，端口號為23，連接；另一個小黃人軟件右側協議類型選擇tcp server，IP為10.10.100.100，端口號為24。

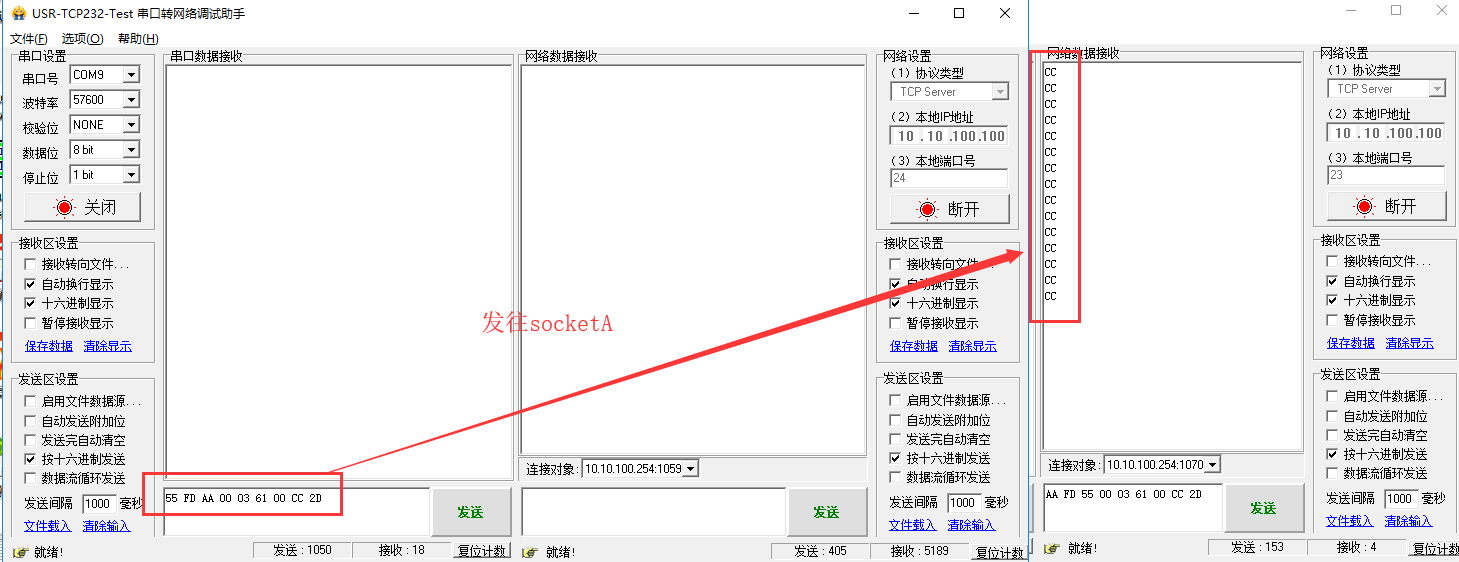

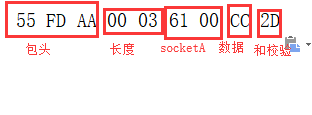

串口端輸入數據：55 FD AA 00 03 61 00 CC 2D

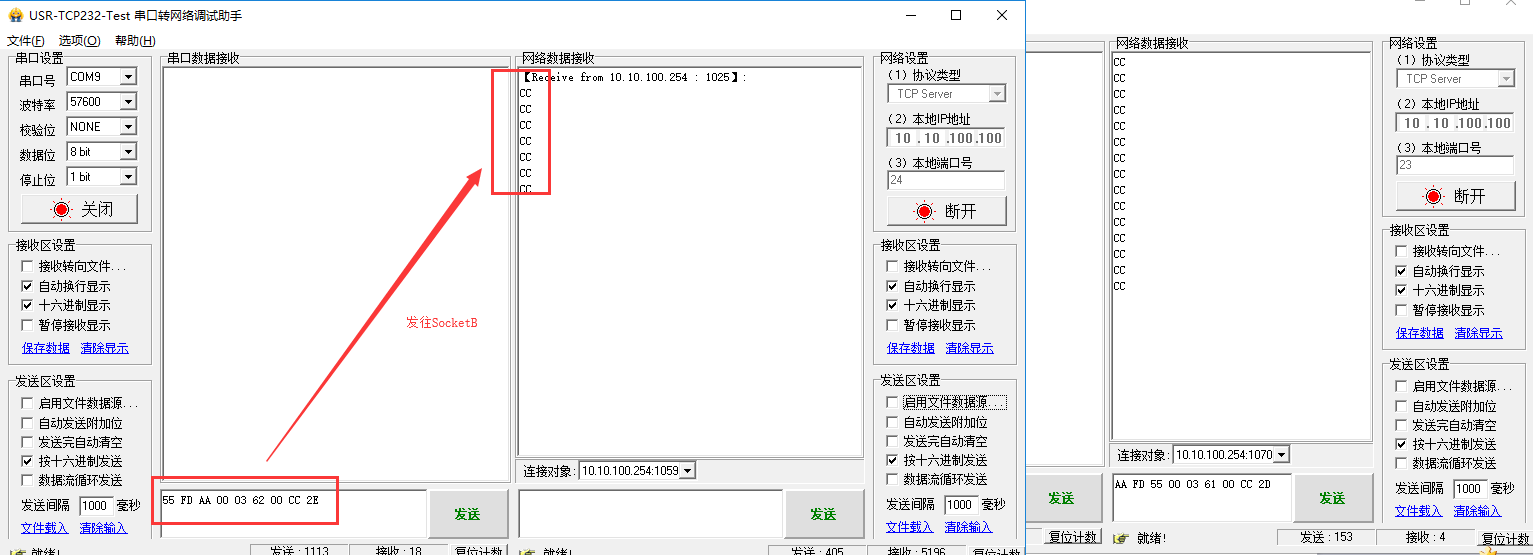

接下來我們修改參數區為6200（socketB），更改后重新計算和校驗為2E，在串口端發送：

55 FD AA 00 03 62 00 CC 2E

由此實現數據往socketB的發送了

下面，我們從網絡端口回發：

因為本次測試沒有接dtu，所以，我們在網絡端回發的時候，不需要加格式，只是單純的發送數據就可以了！

注意：串口端給socketB發送數據時，socket輸入數據無法立即回發，需要斷開連接重新發送，就可以實現雙向發送！

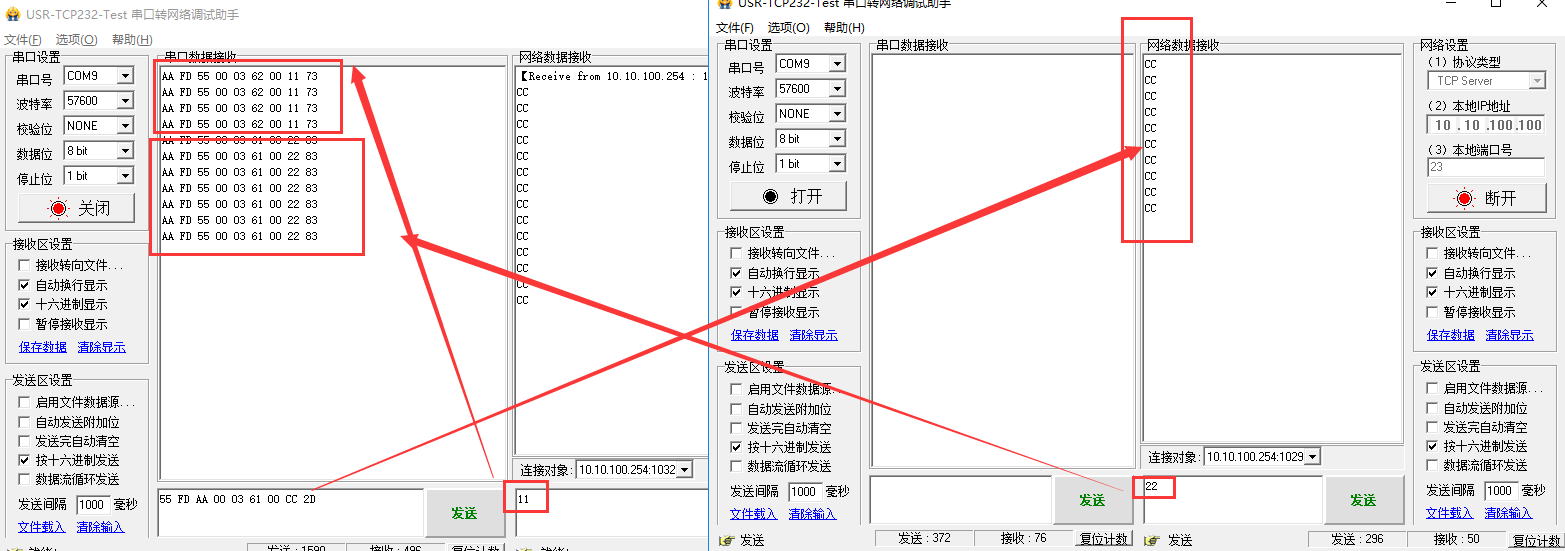

SocketA和B都重新斷開，重新連接，都可以給串口端發送數據！如圖所示
