USR-DR164連接有人云和虛擬串口V5一對一通信示例

一、資料下載

USR-DR164說明書：http://www.xyglz.cn/Download/1477.html

USR-DR164 AT指令集：http://www.xyglz.cn/Download/1478.html

USR-VCOM虛擬串口（V5.0.4版本）：http://www.xyglz.cn/Download/924.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.xyglz.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR164 1個

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

聯網的路由器 1個

2、硬件連接

USR-DR164 的485串口接USB串口線到電腦USB口，接好天線，然后產品接12V電源適配器上電。

三、有人云參數設置

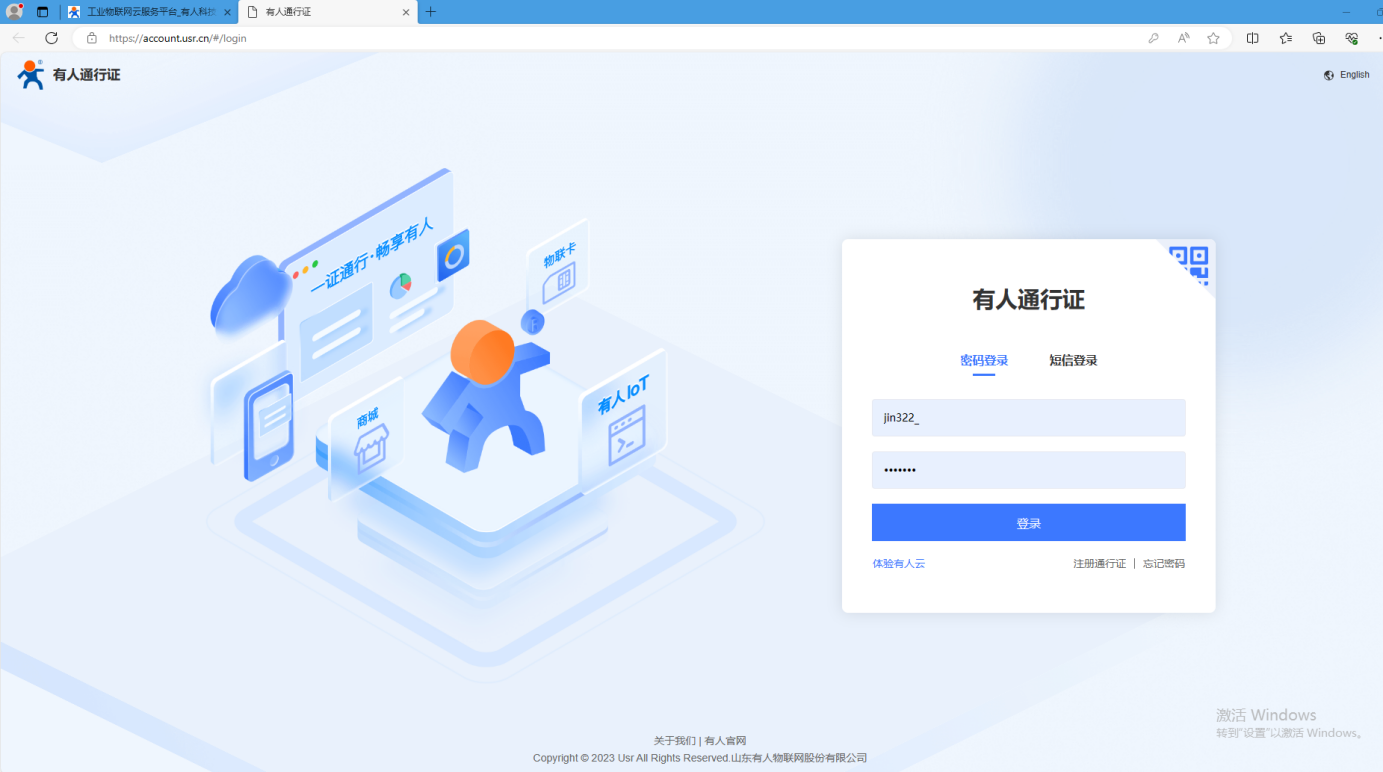

1、登錄有人云賬號

www.xyglz.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-DR164

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。

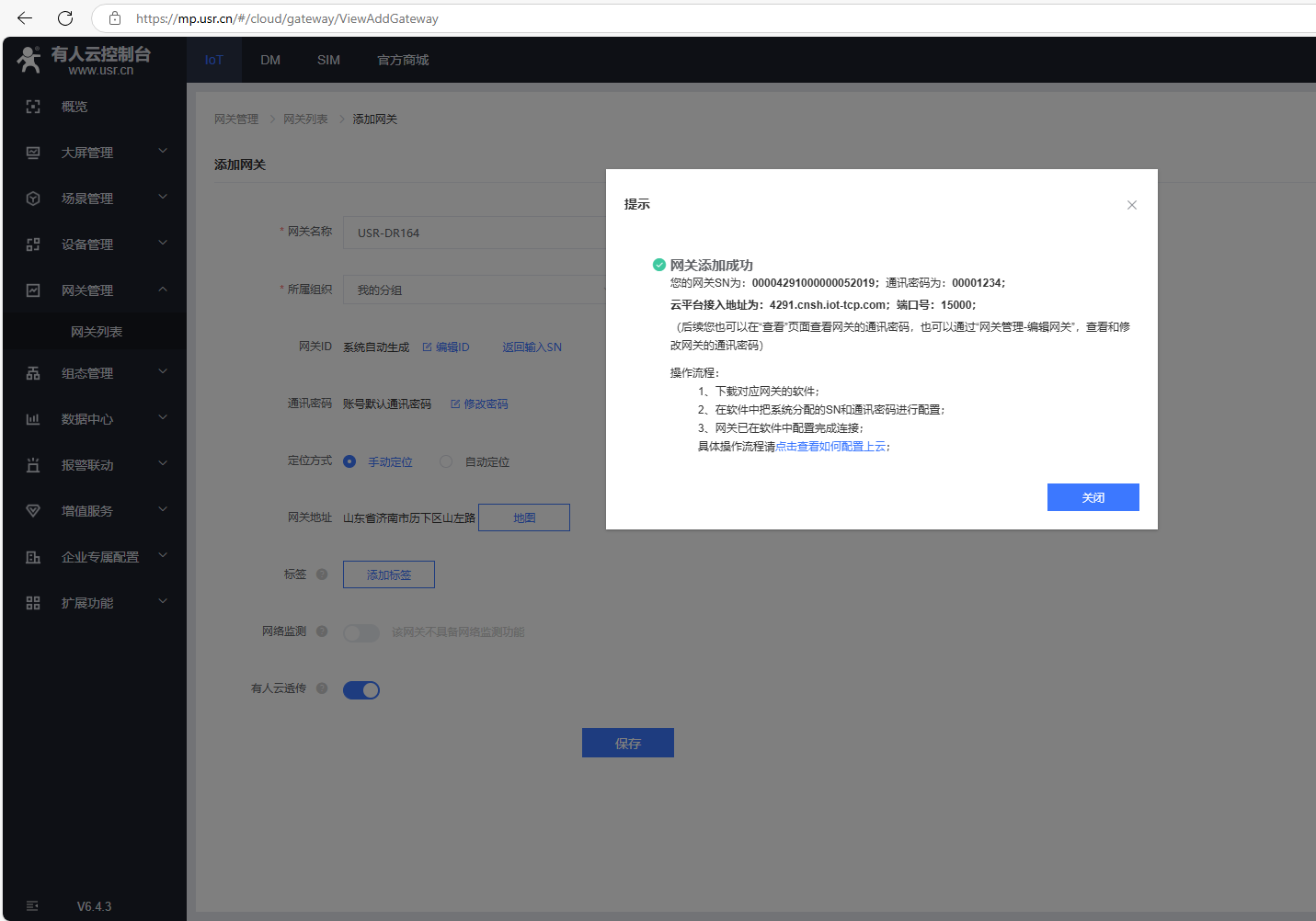

網關添加成功
您的網關SN為： 00004291000000052019； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

四、USR-DR164參數設置

1、電腦連接USR-DR164的WiFi，瀏覽器輸入10.10.100.254登陸網頁

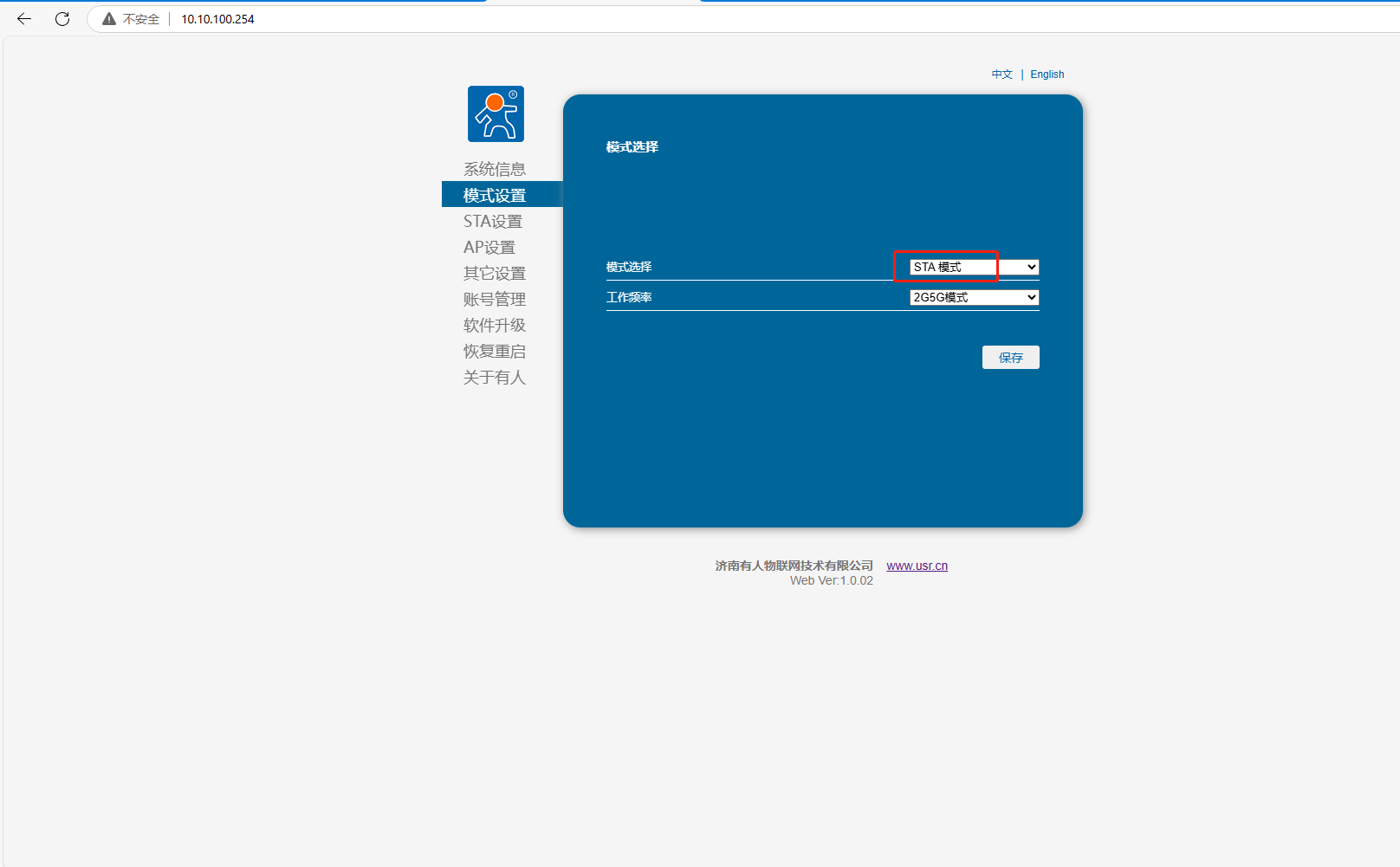

2、模式設置STA模式，點擊保存

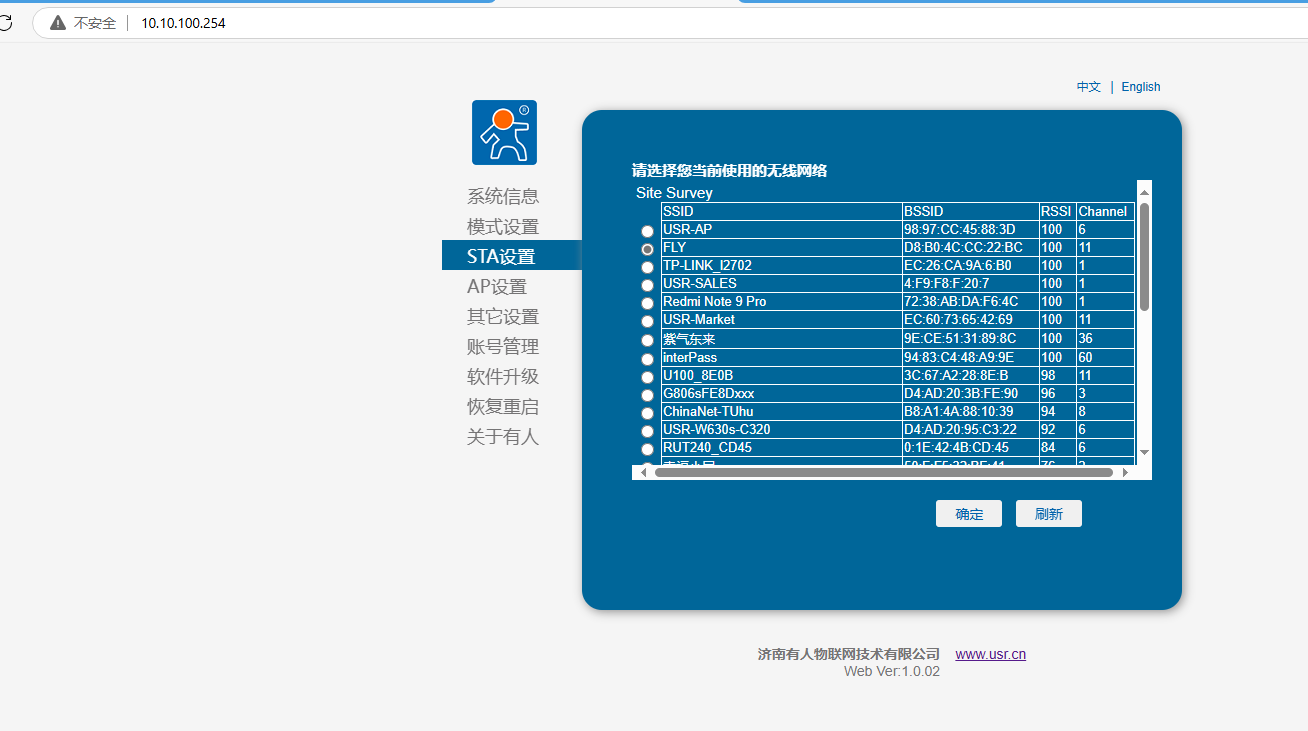

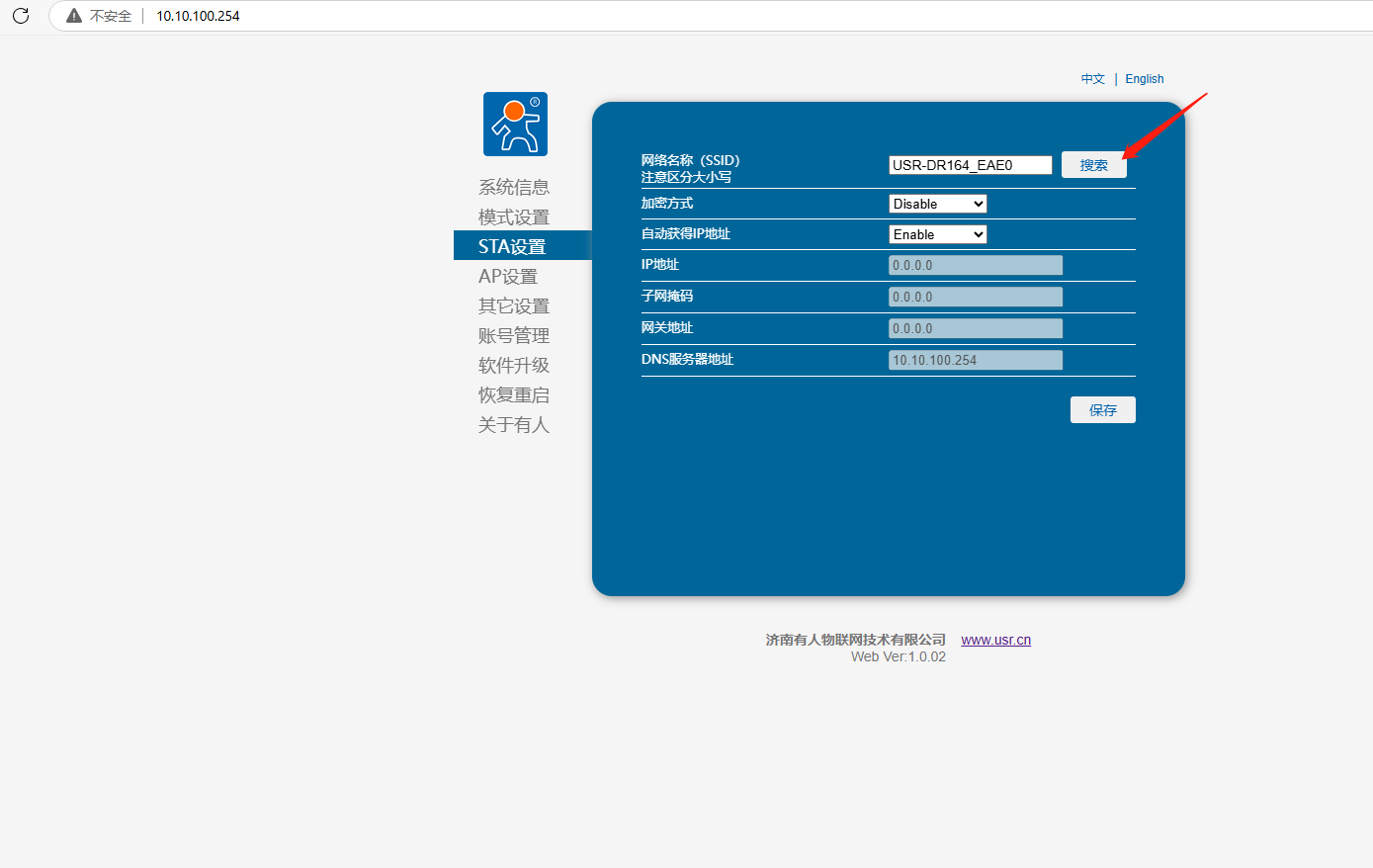

3、STA設置

搜索要連接的可以上外網的路由器WiFi，輸入密碼，點擊保存。

4、其他設置

串口參數設置：串口參數波特率115200。

Socket參數設置：

協議TCP-Client，端口15000，服務器地址填4291.cnsh.iot-tcp.com。

開啟注冊包，選擇CLOUD，設備ID填添加有人云的ID 00004291000000052019，通信密碼填00001234，點擊保存。

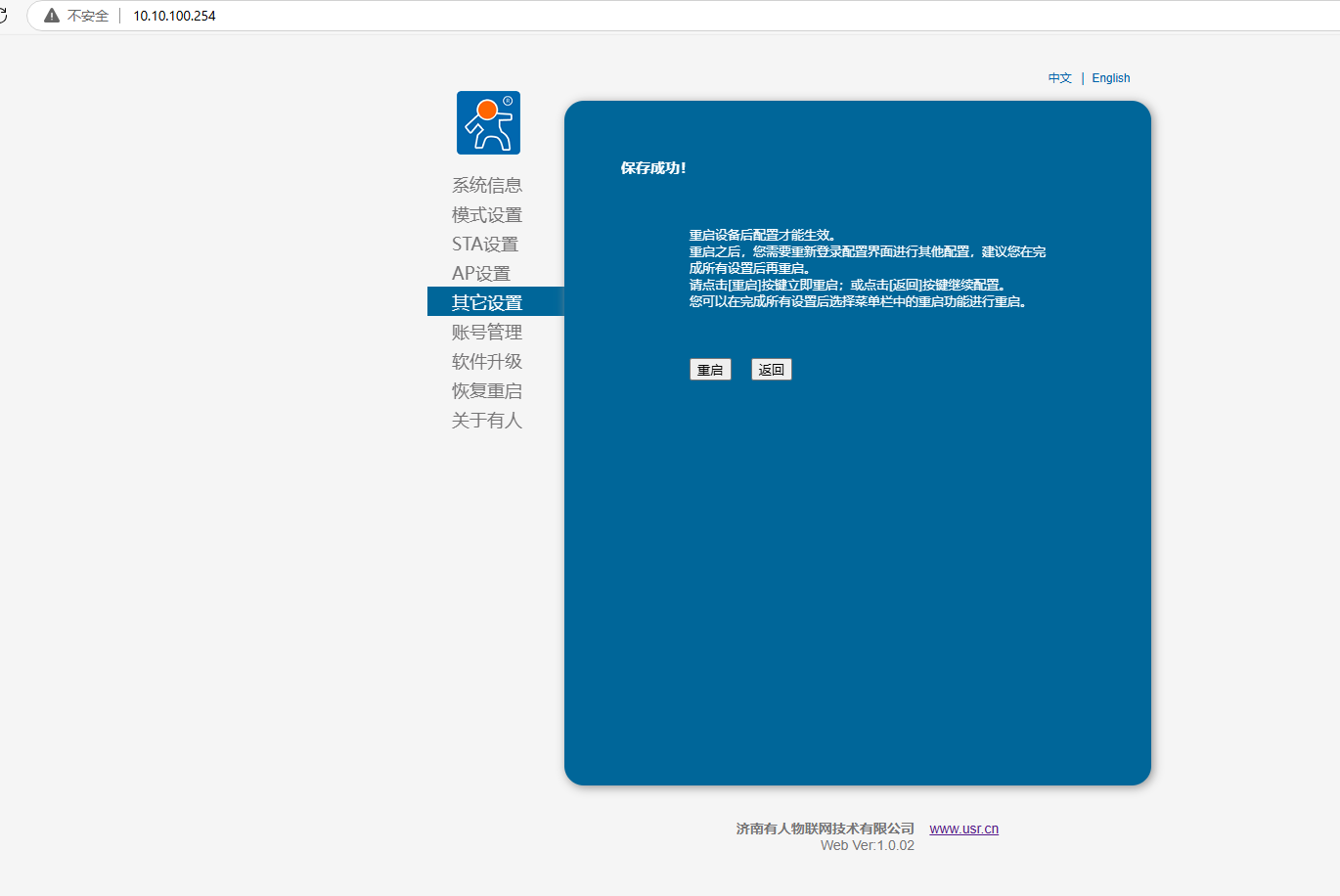

5、模塊重啟

6、有人云在線。

五、創建虛擬串口

1、電腦下載并安裝虛擬串口軟件下載安裝之前，需要關閉防火墻。

（1）打開登錄有人云賬號

（2）創建虛擬串口COM7，選擇有人云添加的USR-DR164

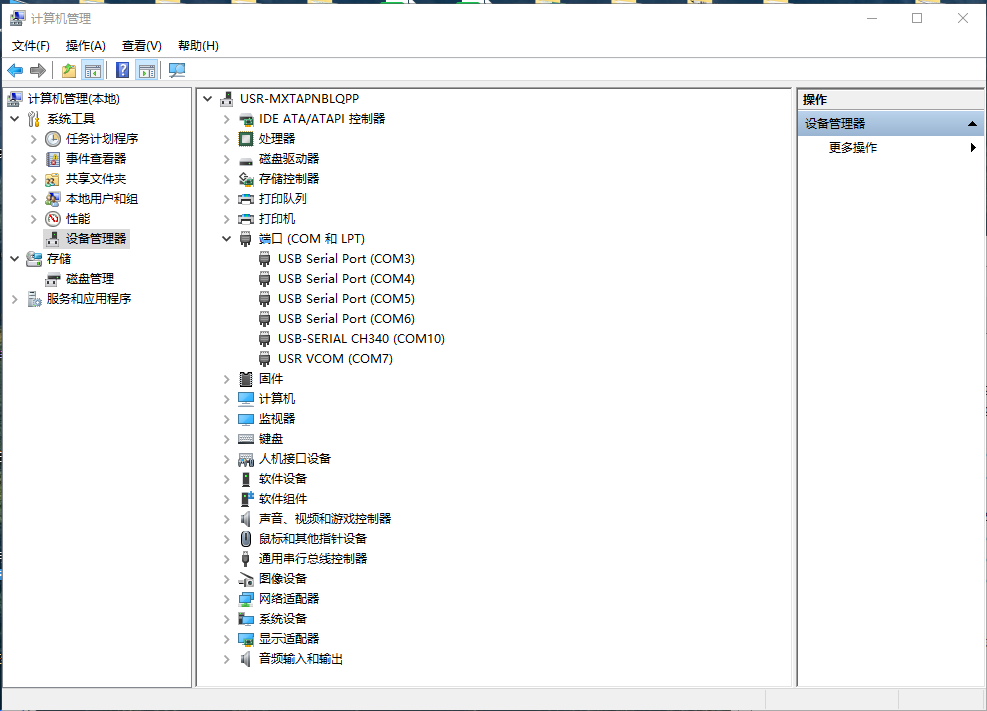

2、電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。

六、通訊測試

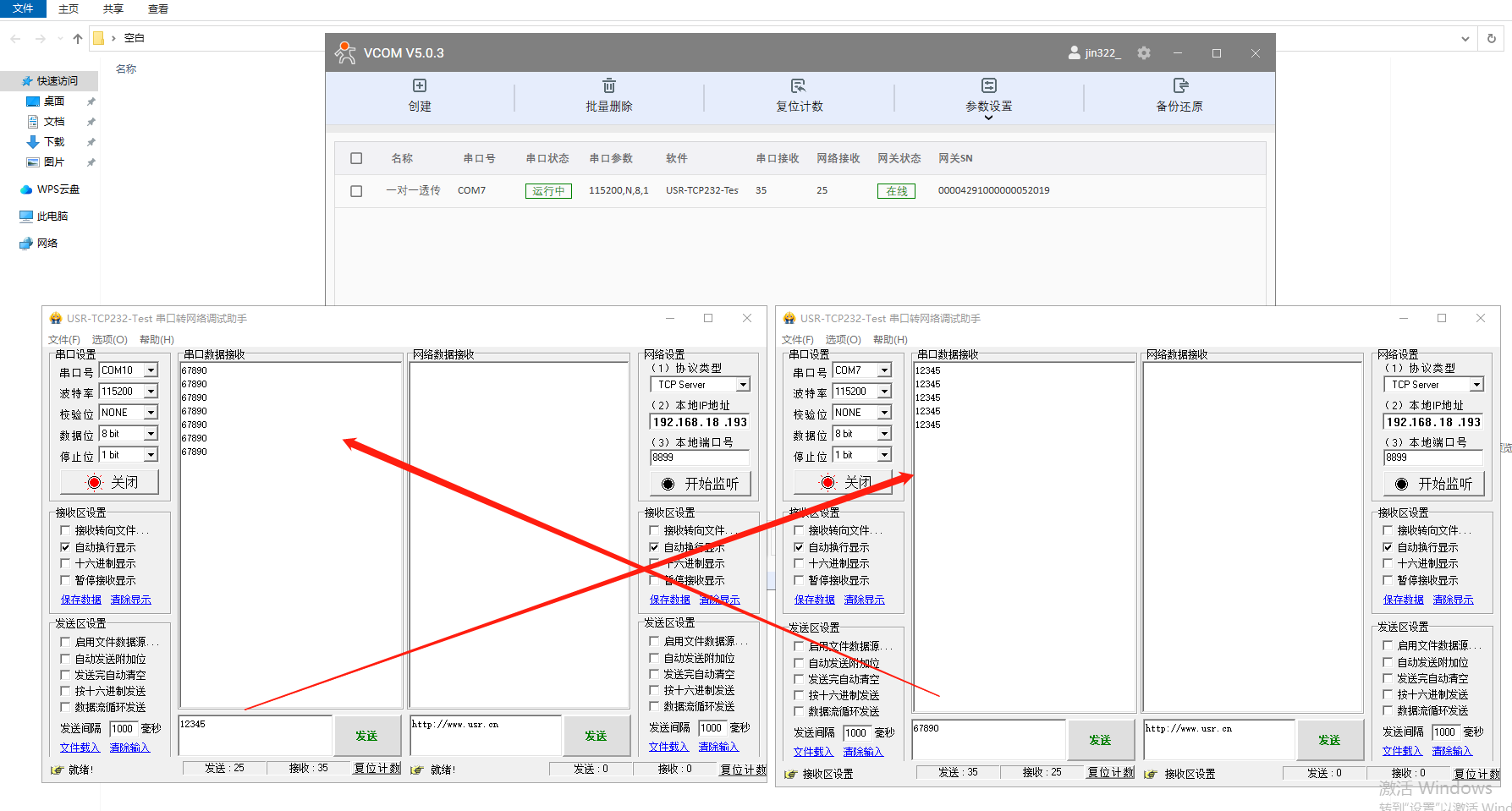

1、打開2個串口助手，分別用USR-DR164實際USB串口COM10打開串口，另一個串口助手用虛擬串口COM7打開串口。

2、實際串口和虛擬串口之間測試數據通信。

編寫人：金志方 編寫日期：2024-10-17

審核人：金志方 審核日期：2024-10-17

訂正版本：V1.0 訂正內容：初稿
