USR-DR302連接有人云（V6）云端輪詢示例

一、資料下載

USR-DR301/DR302 說明書 （完整版）：http://www.xyglz.cn/Download/1055.html

USR-DR301/DR302的AT指令集：http://www.xyglz.cn/Download/1330.html

USR-DR302的M0設置軟件：http://www.xyglz.cn/Download/257.html

如果有實際MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。

如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。

二、硬件連接

1、所需物品

USR-DR302 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

超五類網線1根

可以上外網的路由器 1個

2、硬件連接

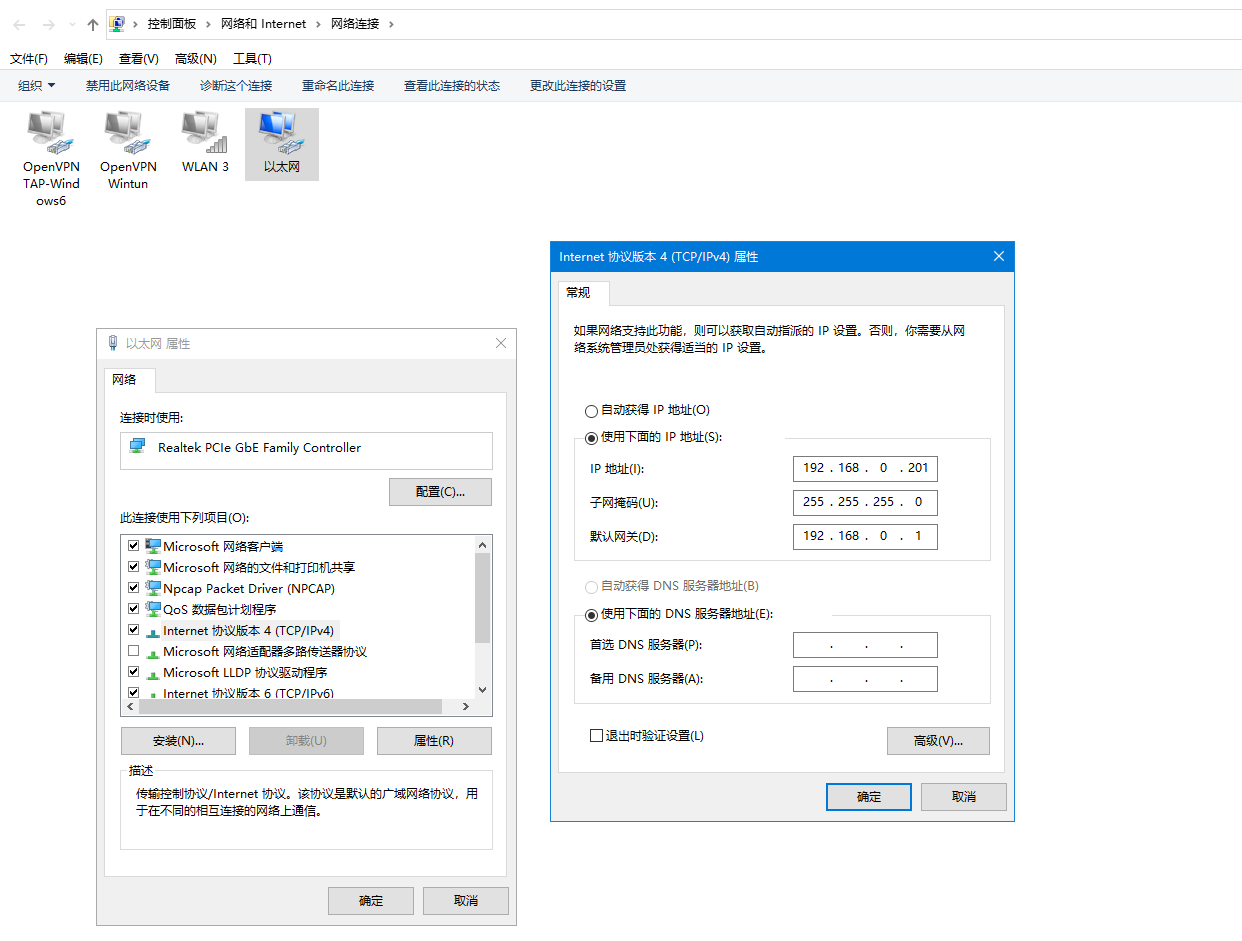

USR-DR302 的485串口接USB串口線到電腦USB口，接好天線，然后產品接12V電源適配器上電。USR-DR302的網口用網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。等USR-DR302配置完所有參數，改為DHCP動態獲取IP，再網線接入路由器LAN口，聯網上有人云。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR的USB-RS485串口線COM口號，COM3。

三、有人云參數設置

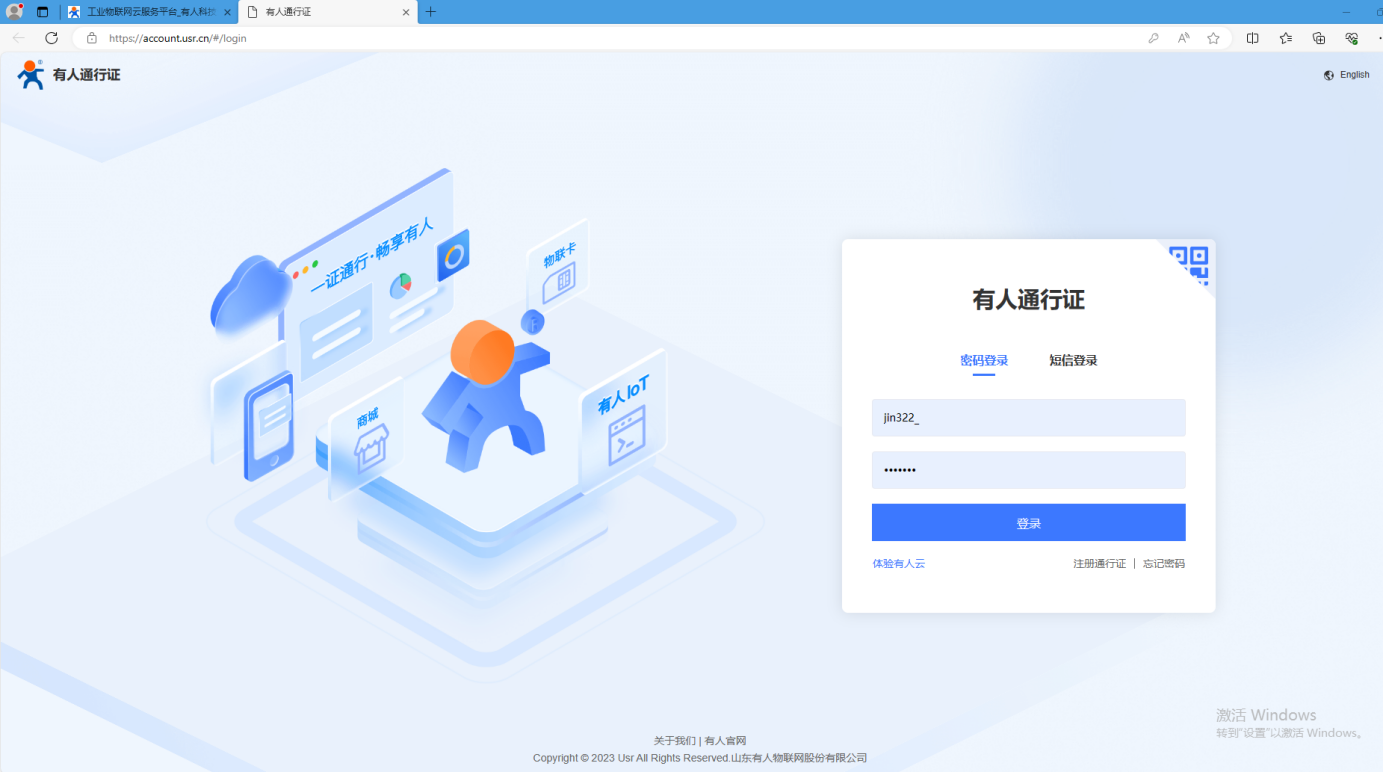

1、登錄有人云賬號

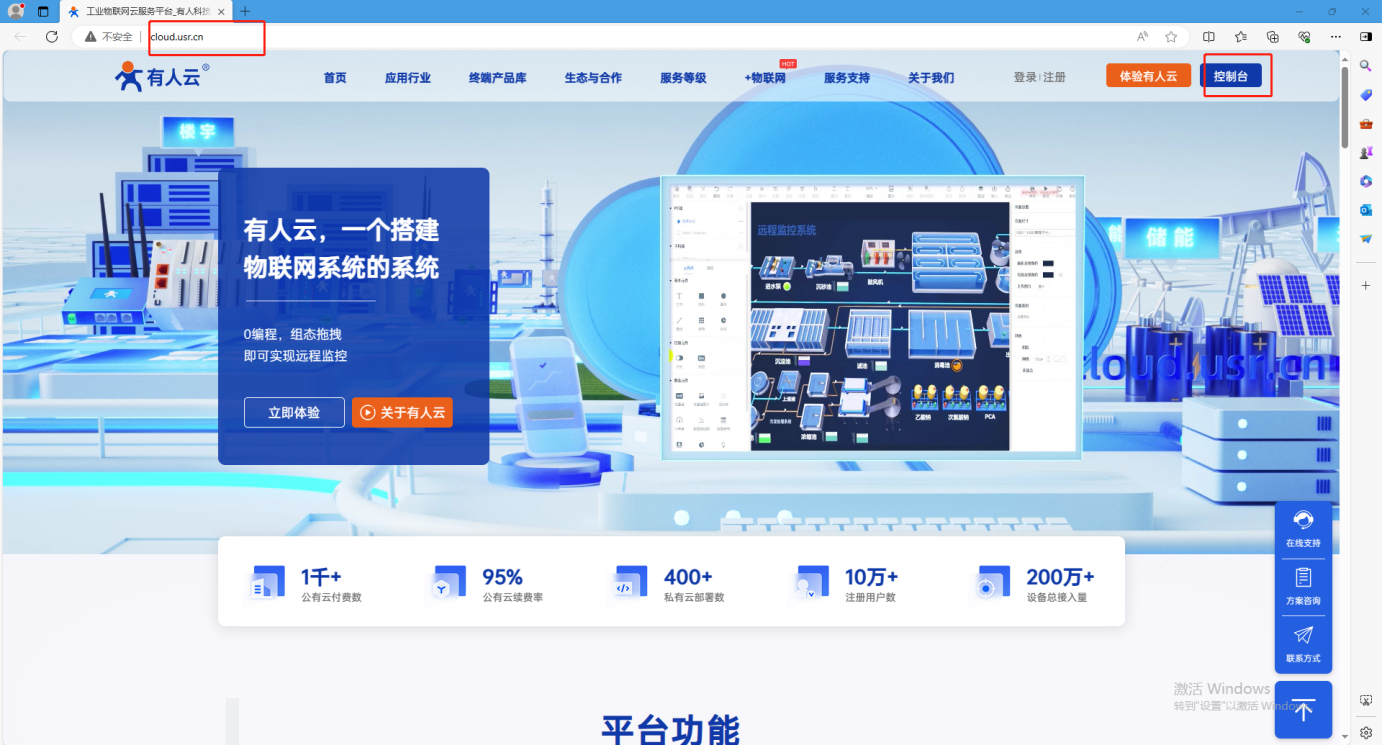

www.xyglz.cn 點擊有人云跳轉到登錄頁面。

2、添加USR設備

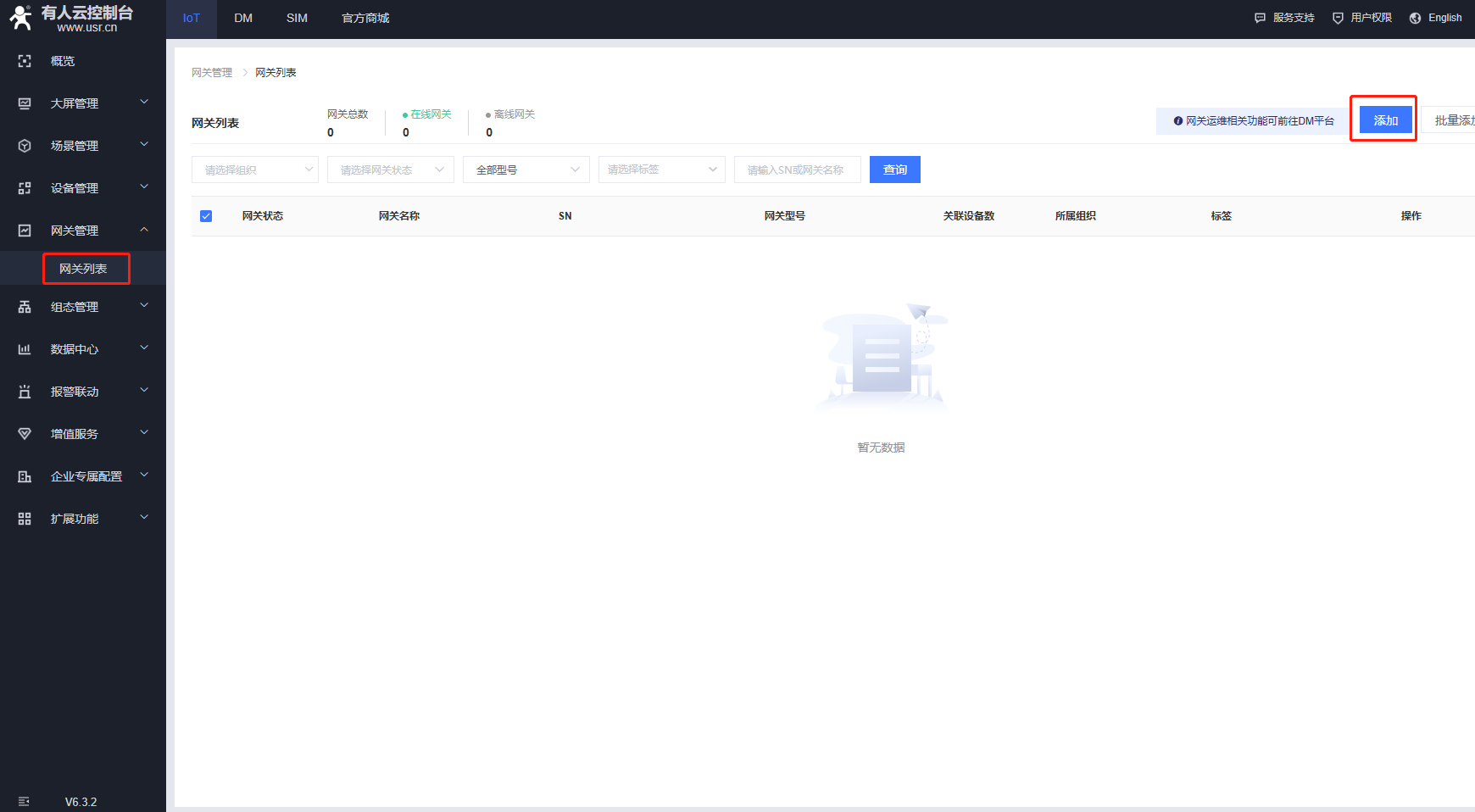

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

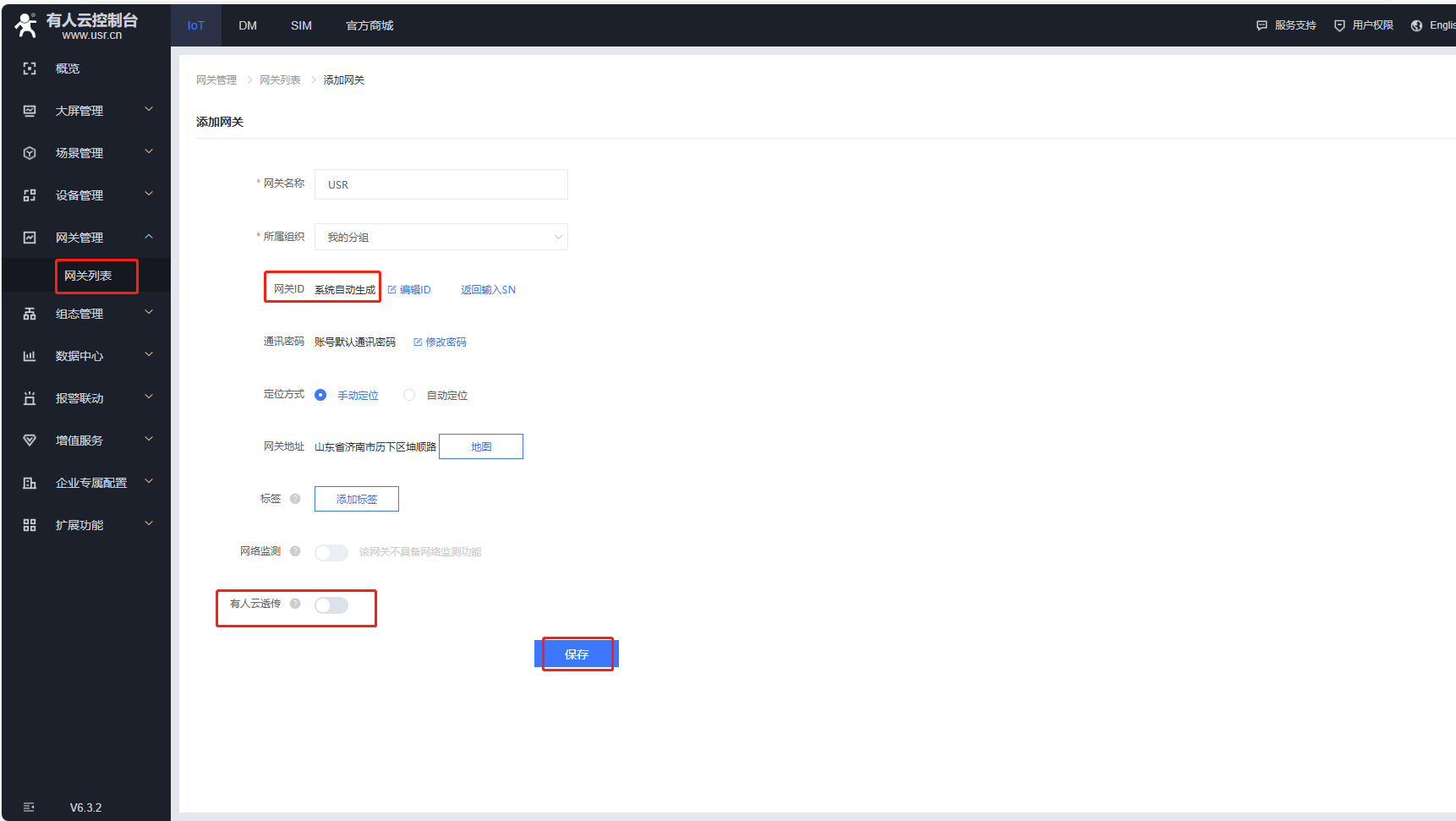

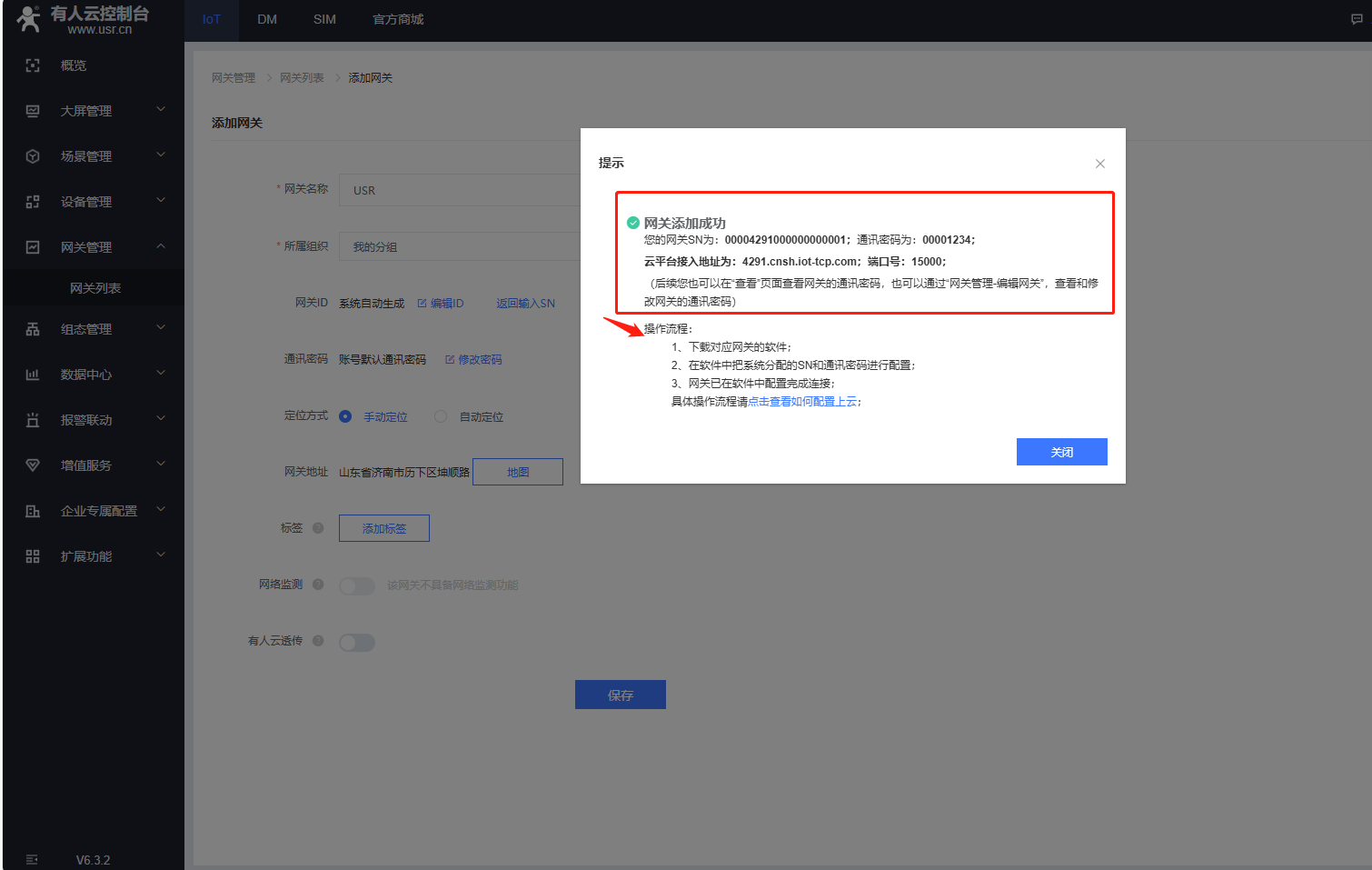

（2）USR-DR302不支持SN添加有人云的產品，在有人云添加網關的時候，點擊SN不支持點這里，自動生成ID和密碼，有人云透傳需要關閉，最后點擊保存。

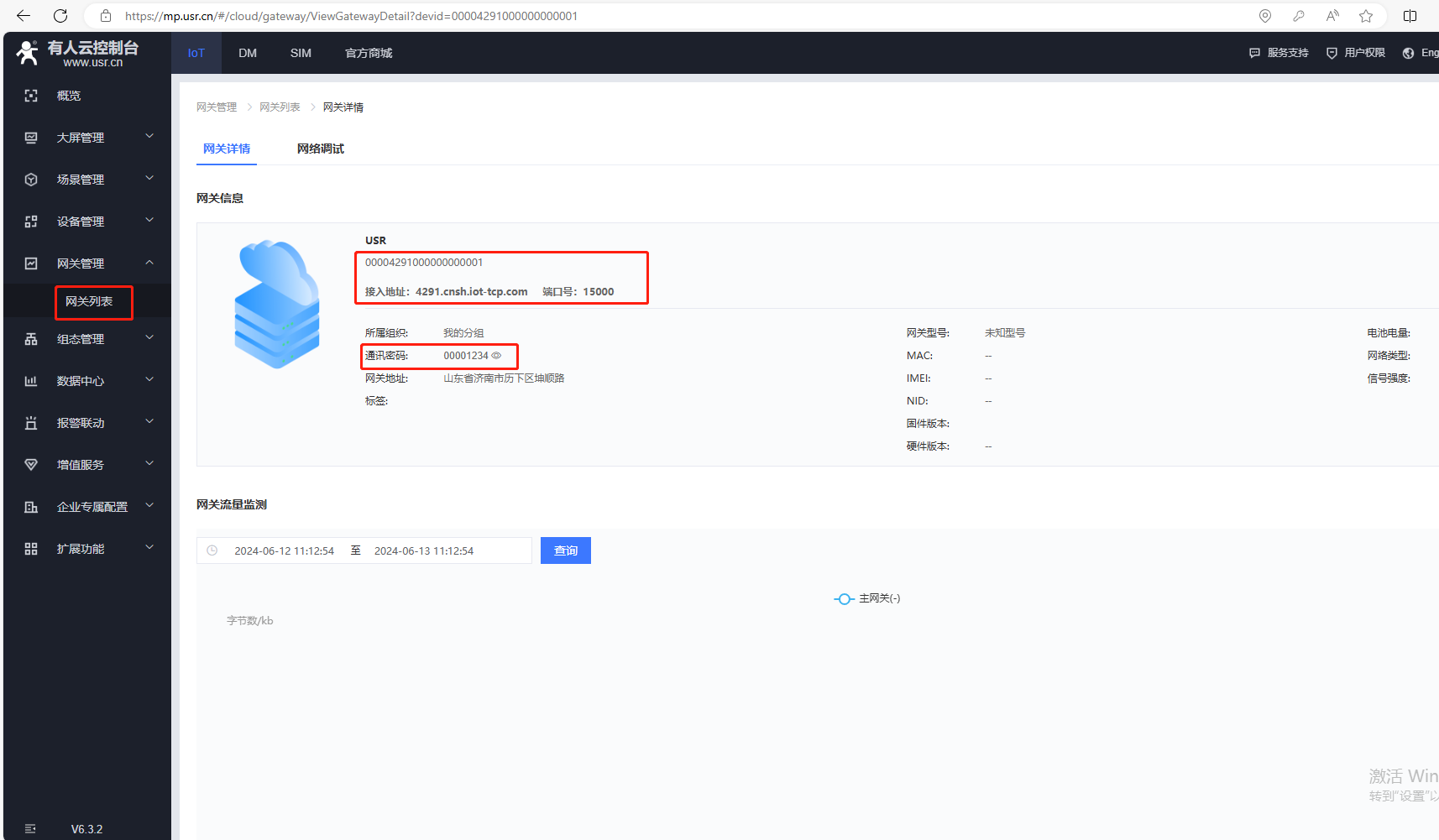

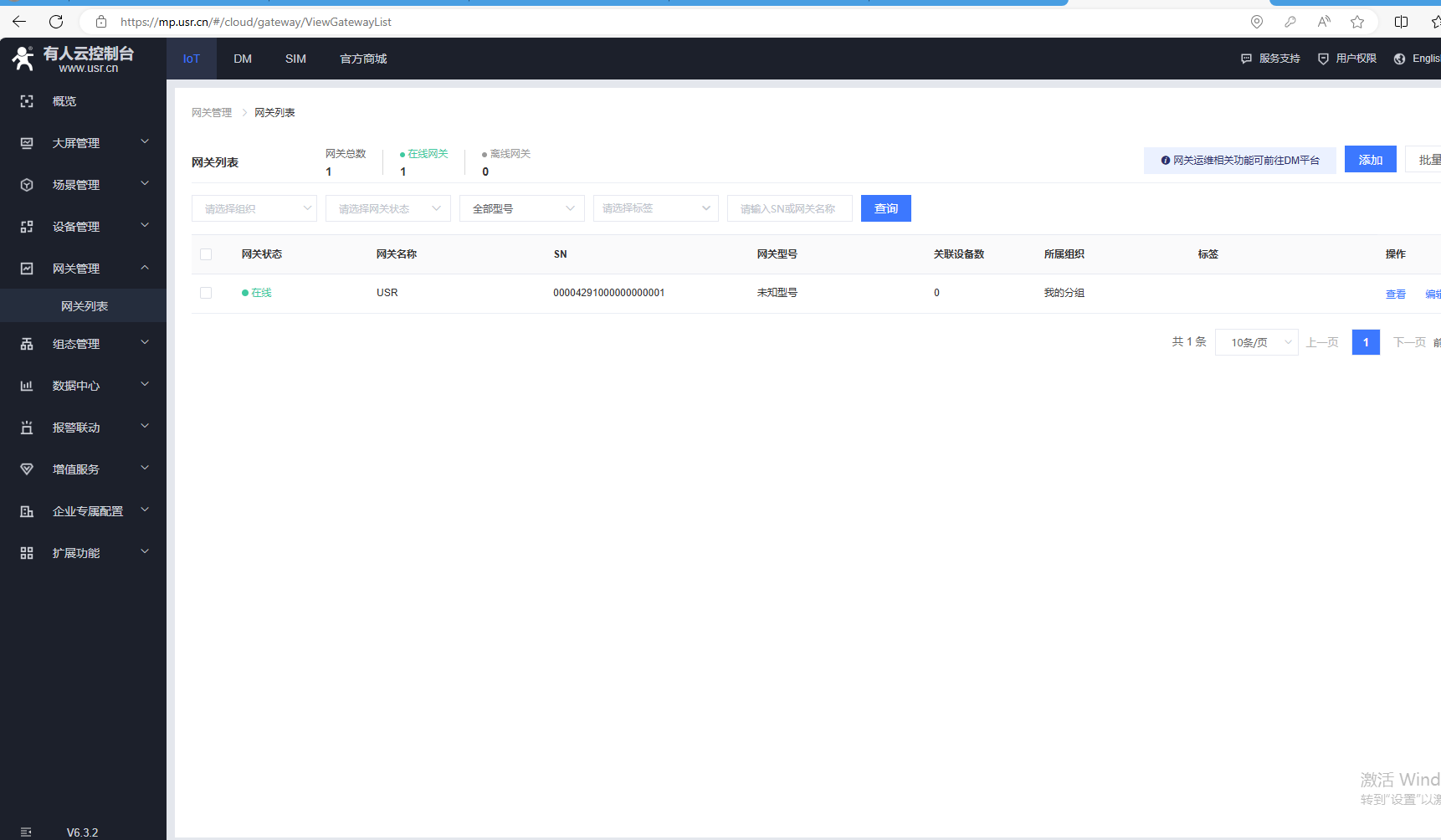

（3）添加完成，返回網關列表。

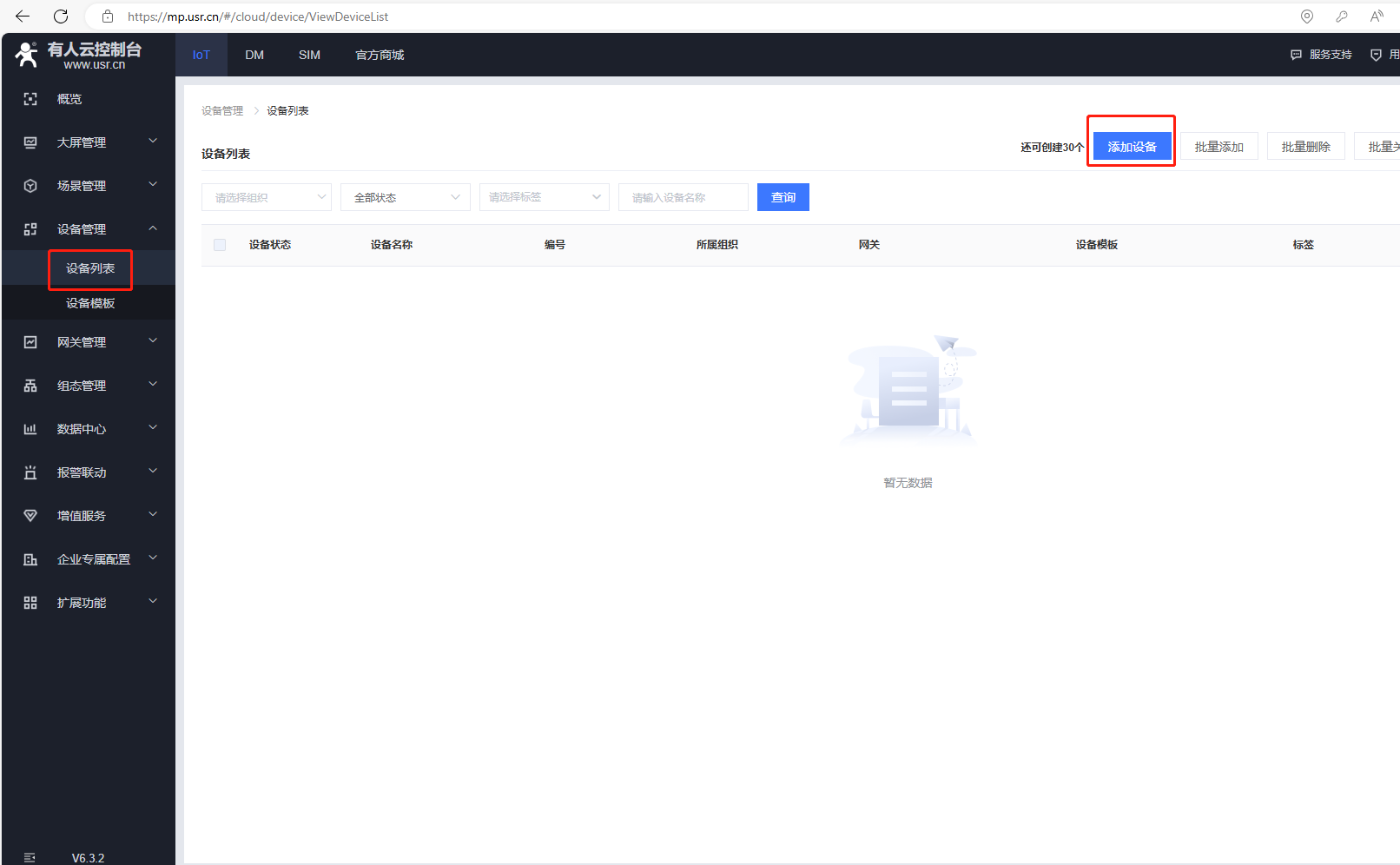

（4）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

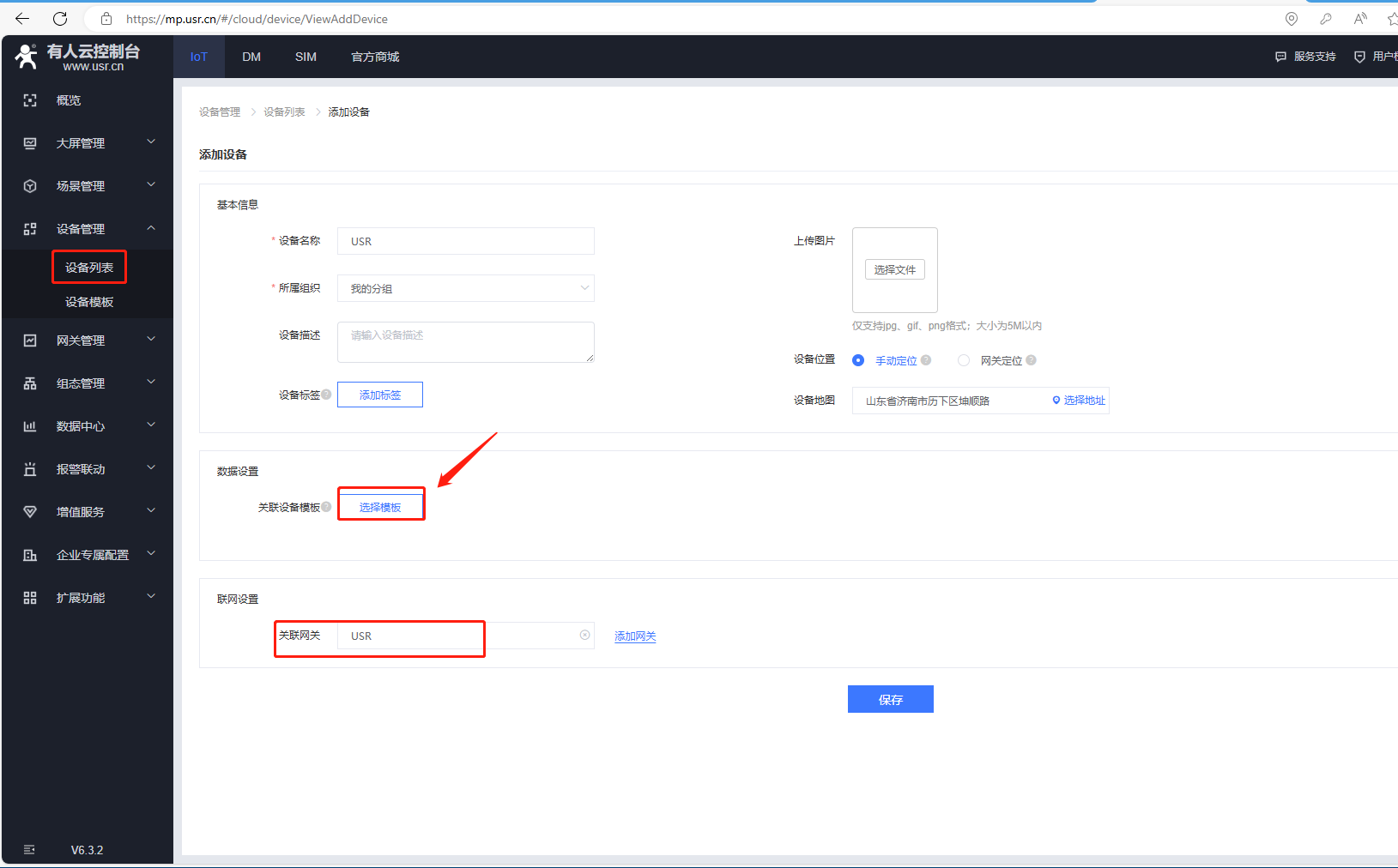

（5）添加模板，輸入設備名稱，點擊選擇模板。

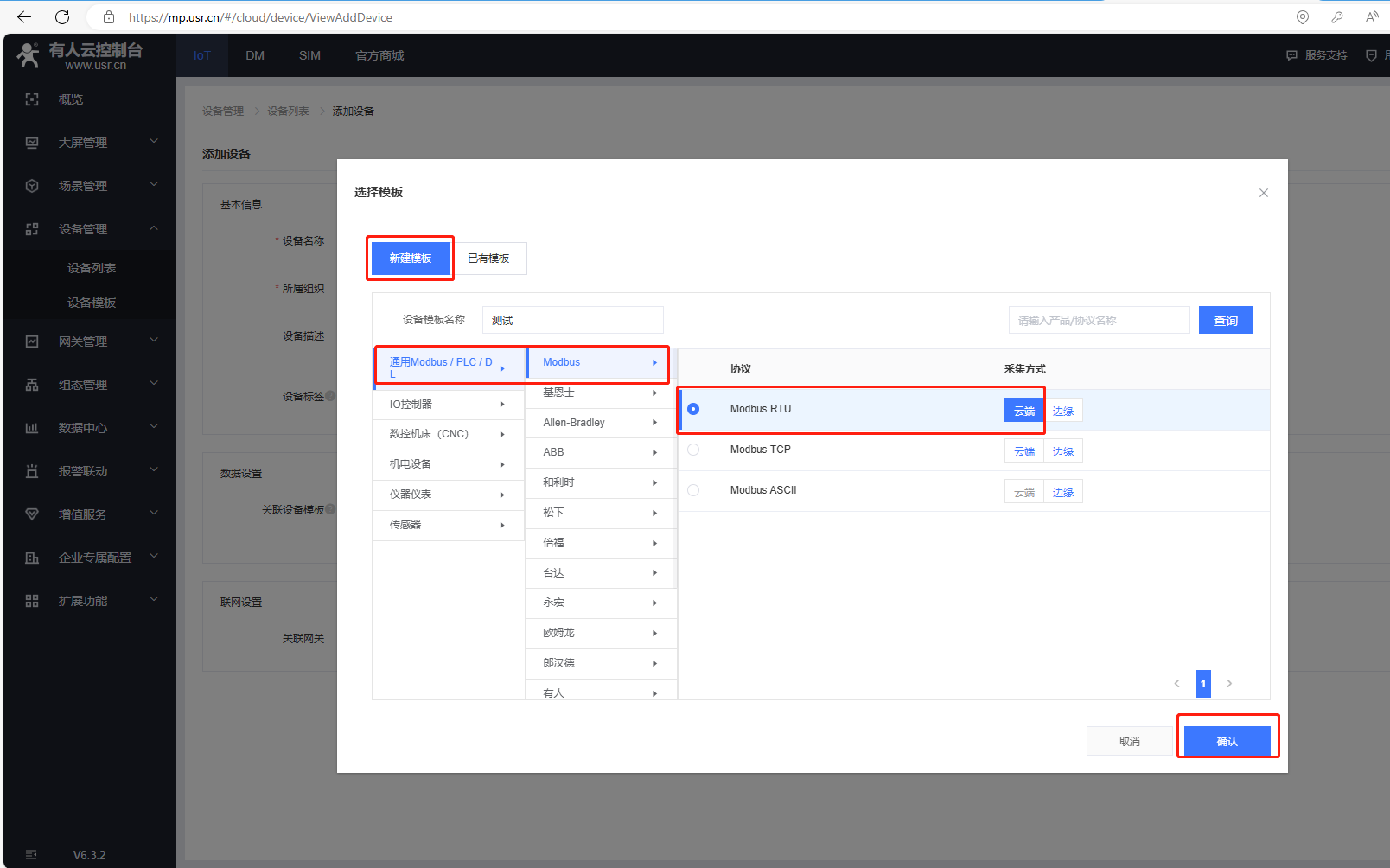

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

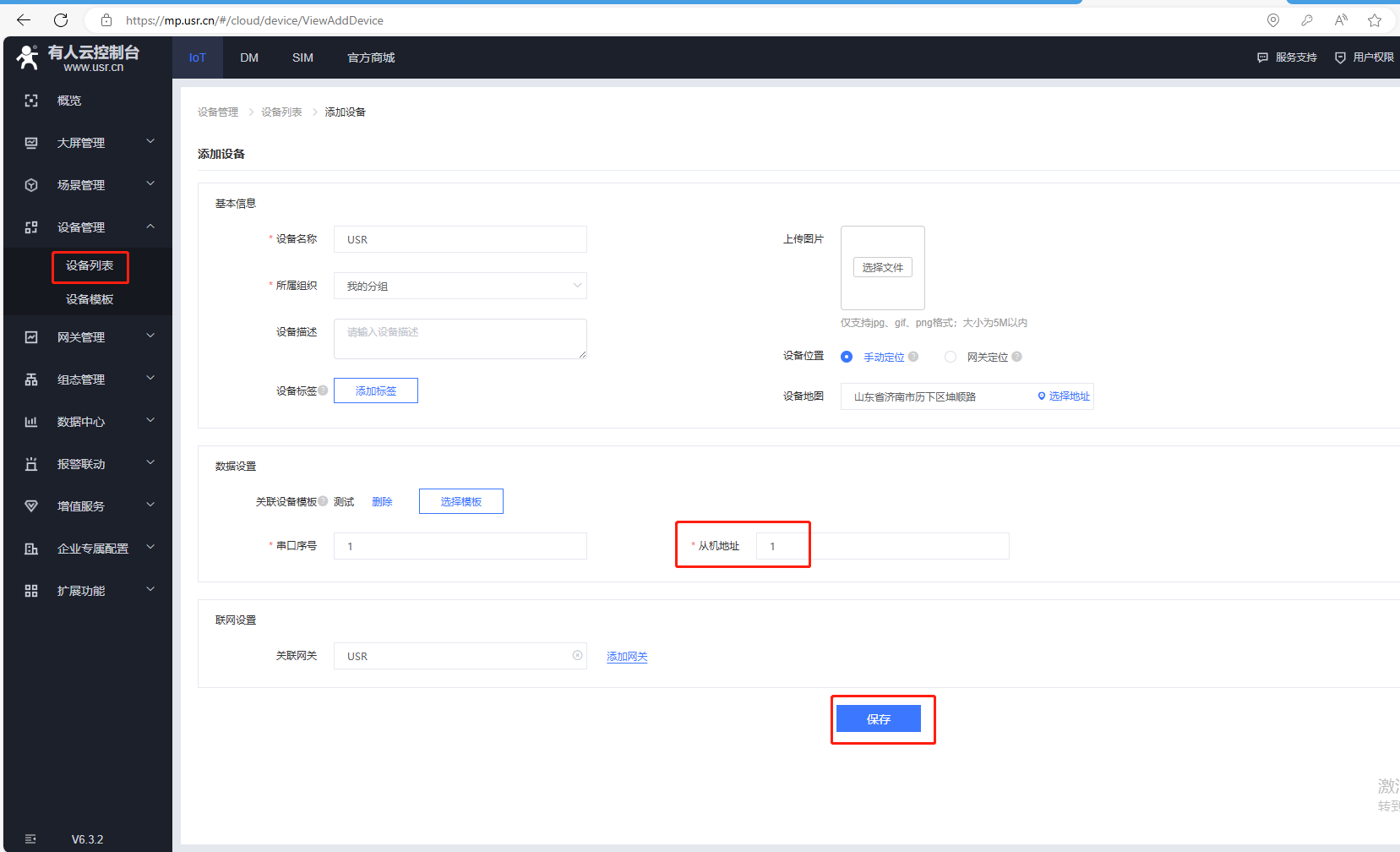

（6）添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）

聯網設置，關聯網關選擇自身設備，USR，最后點擊保存。

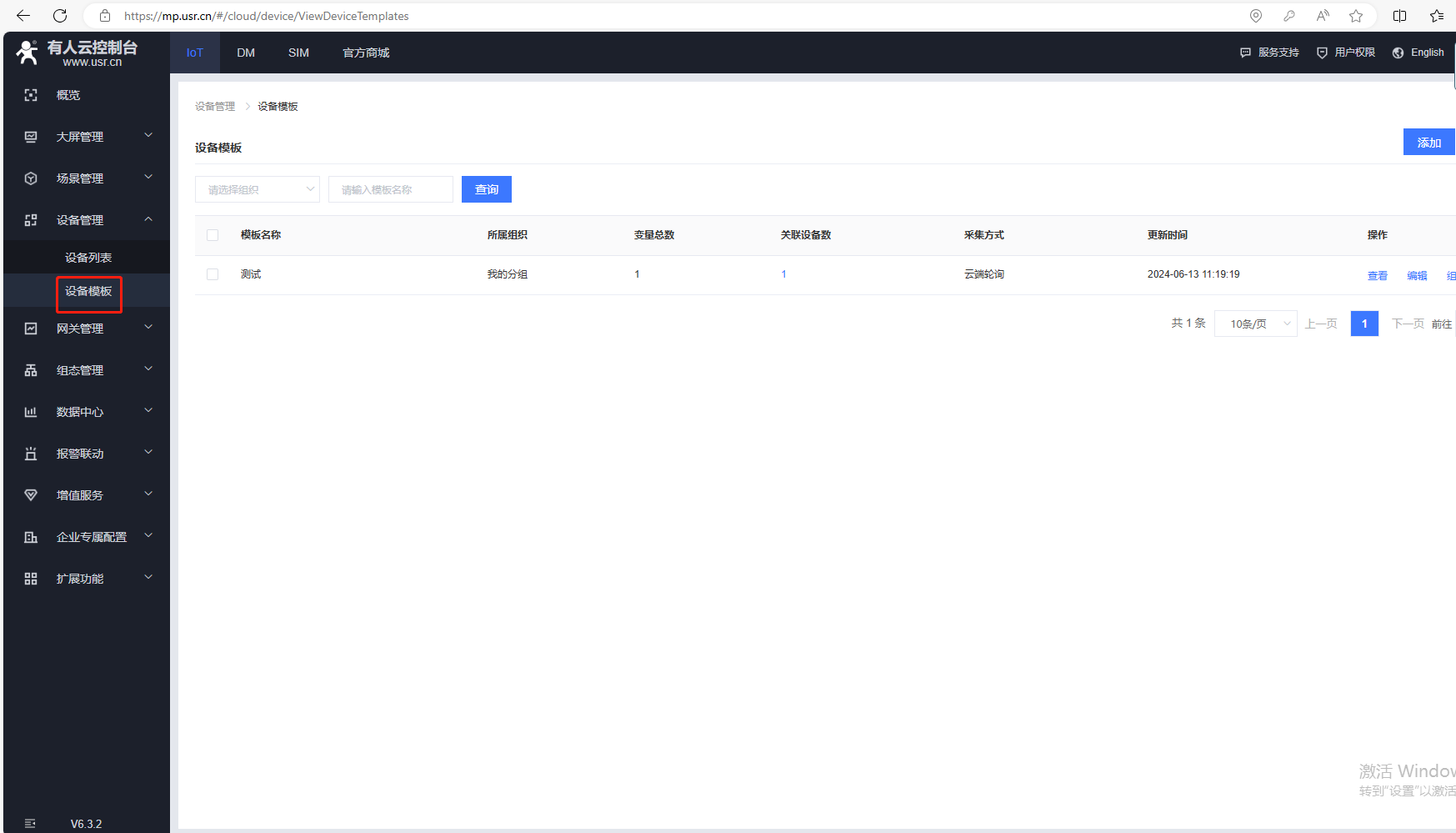

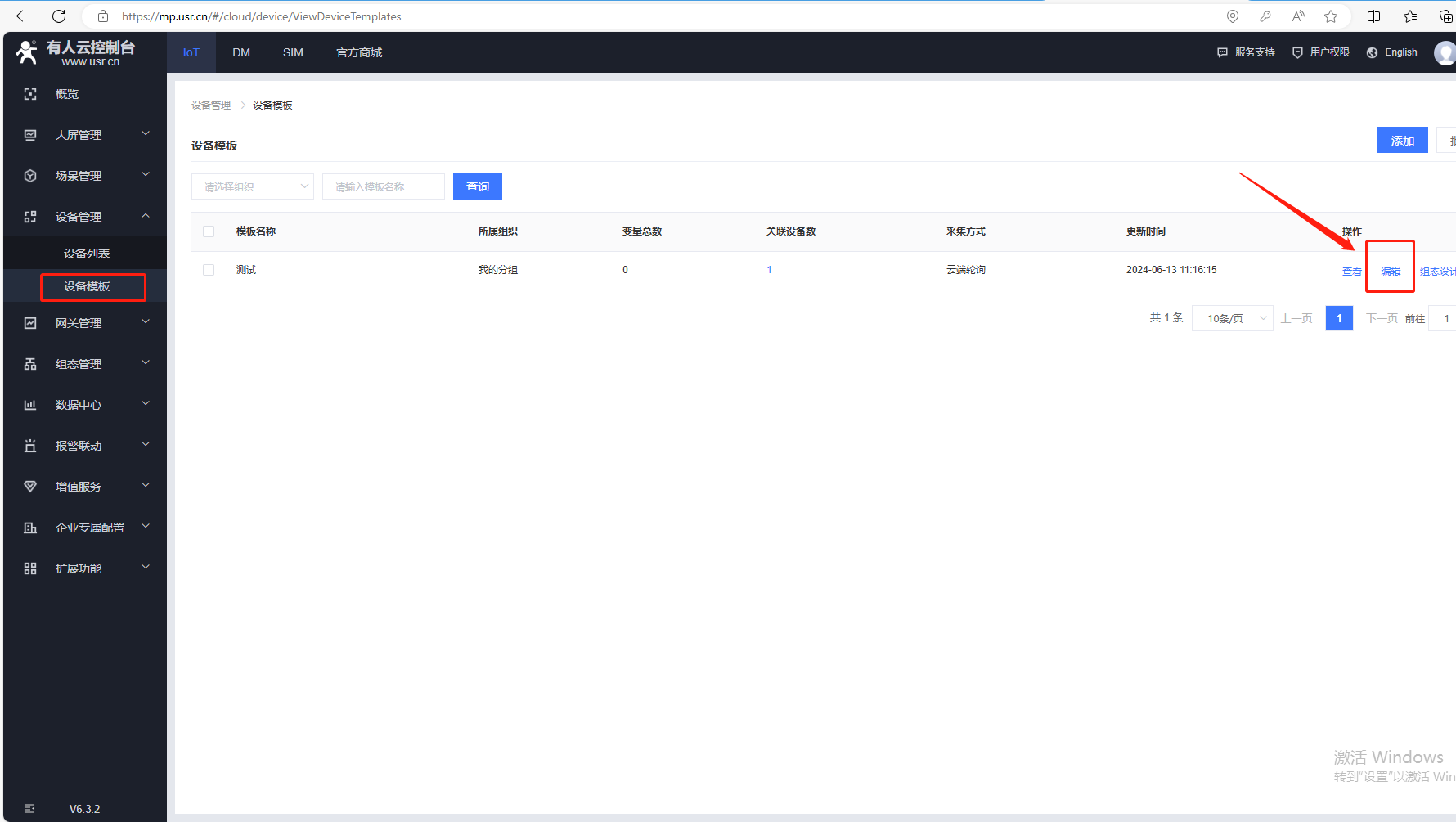

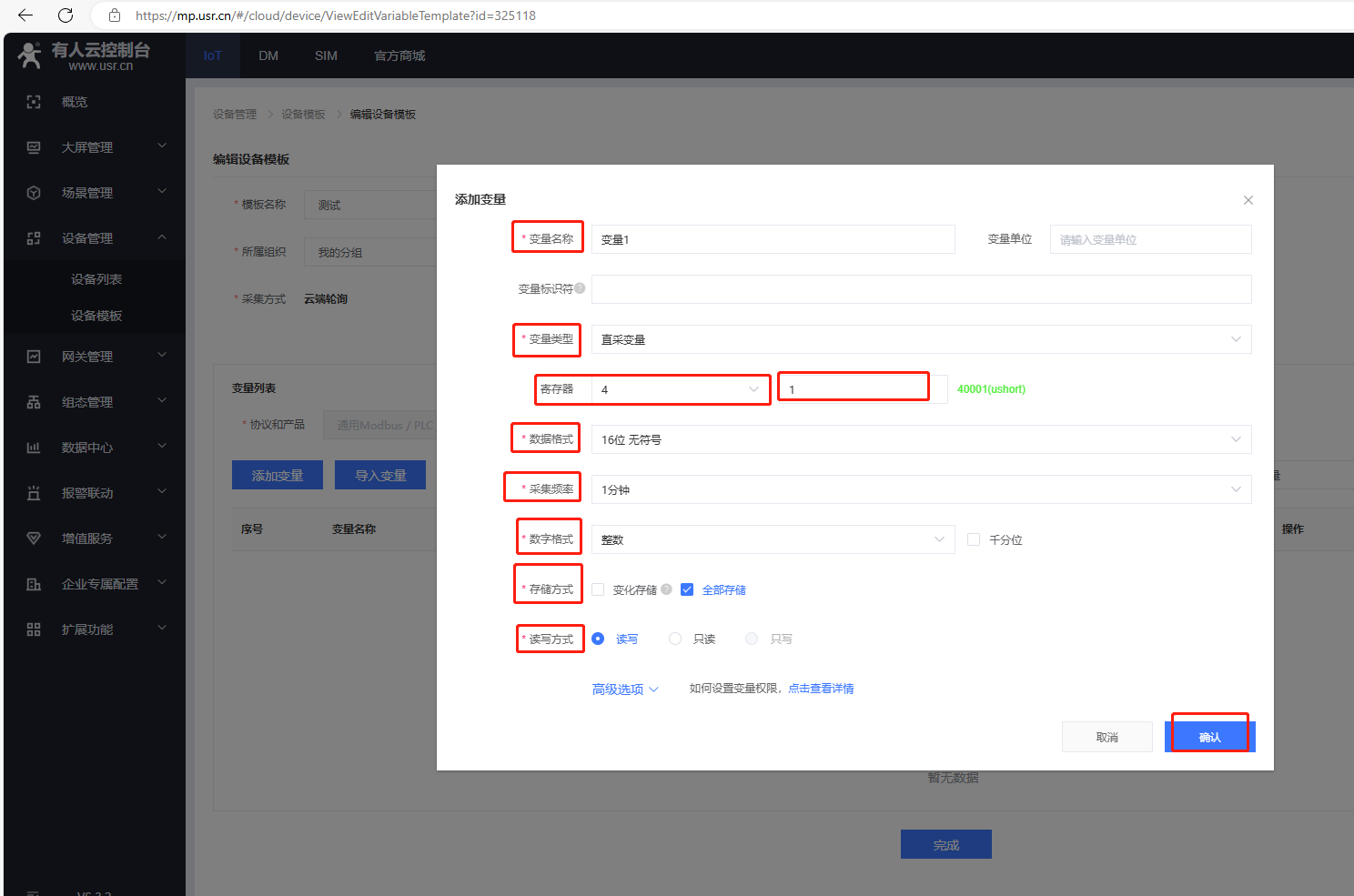

（7）添加變量，點擊設備管理，點擊設備模板，點擊編輯。

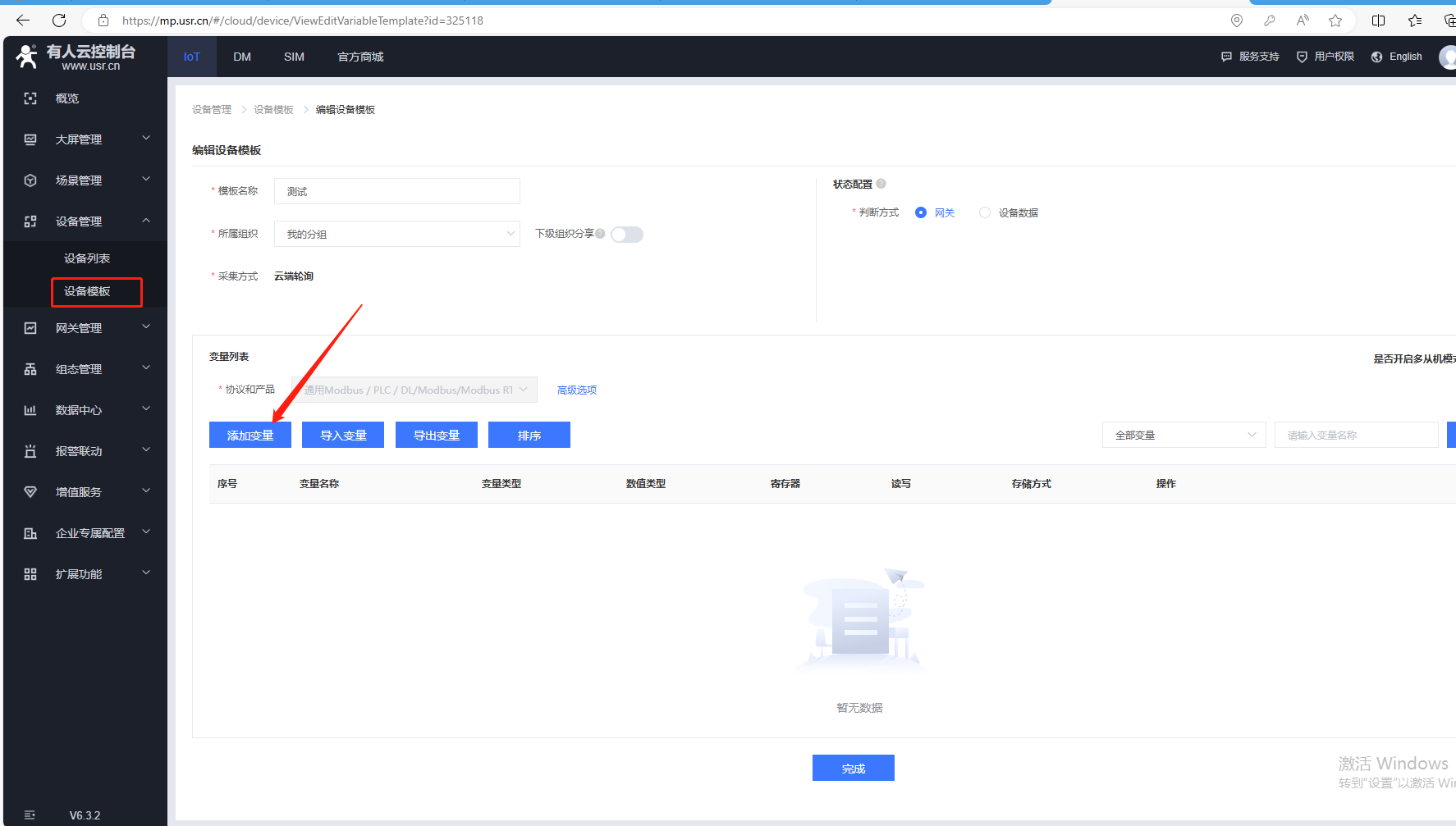

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

四、USR-DR302參數設置

1、USR-DR302網線和電腦直連，電腦設置靜態IP，192.168.0.7

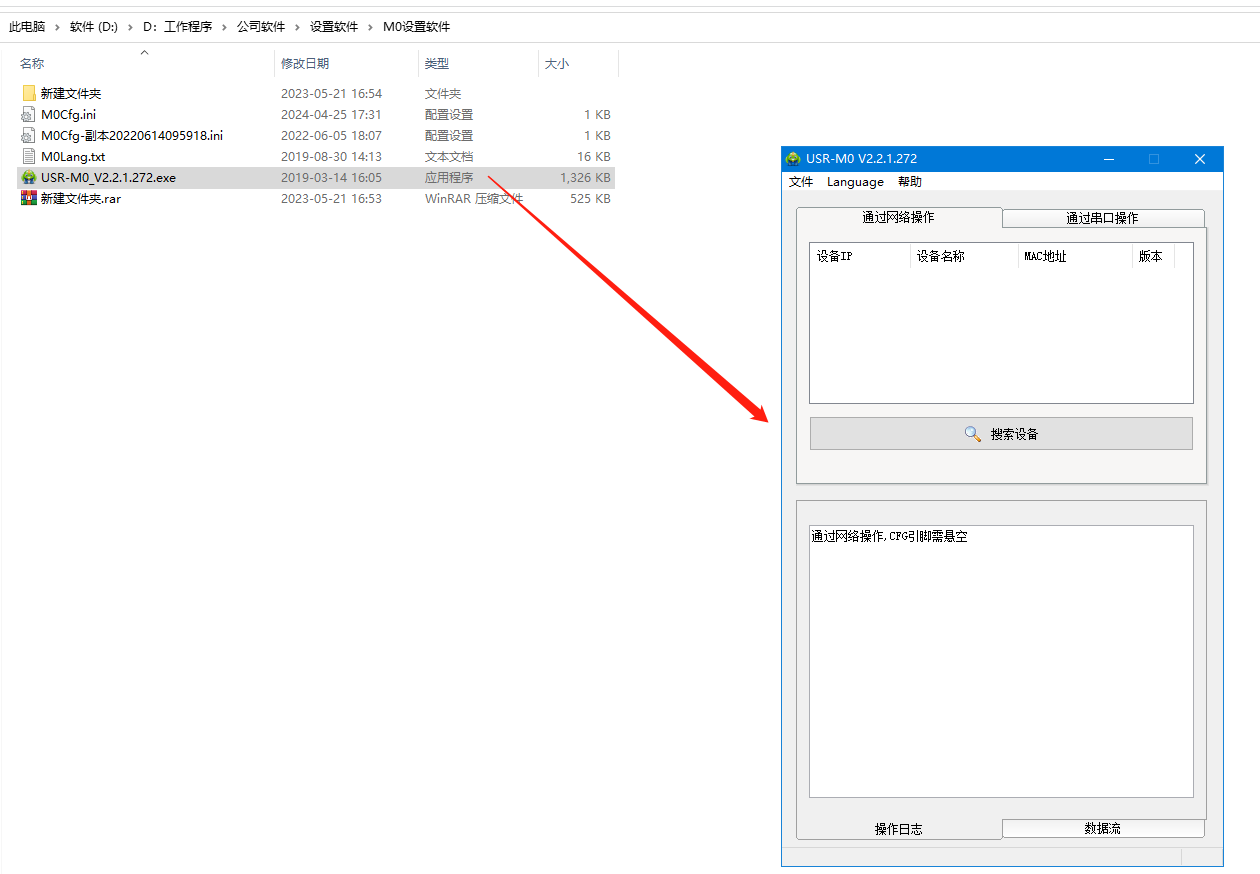

2、打開M0設置軟件

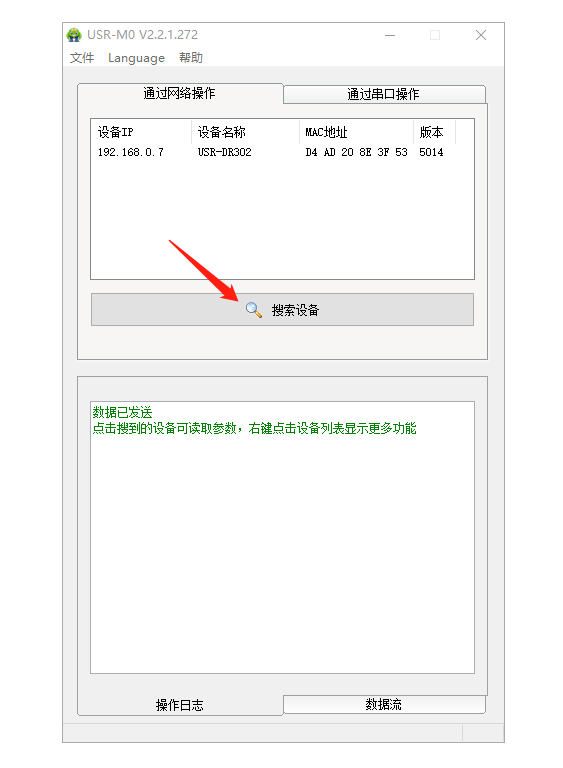

3、點擊M0設置軟件搜索，搜到USR-DR302的IP

4、點擊IP，右側彈出USR-DR302的參數

5、設置連接有人云平臺參數

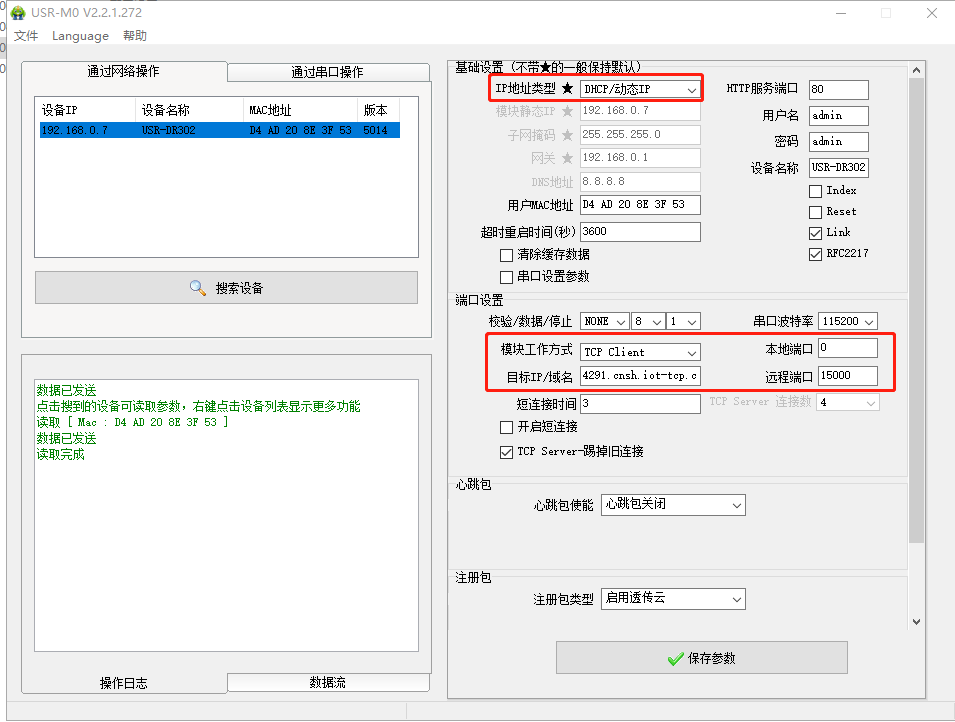

IP地址類型將靜態IP改為DHCP/動態IP

模式工作方式：TCP client

目標IP/域名：4291.cnsh.iot-tcp.com，遠程端口15000

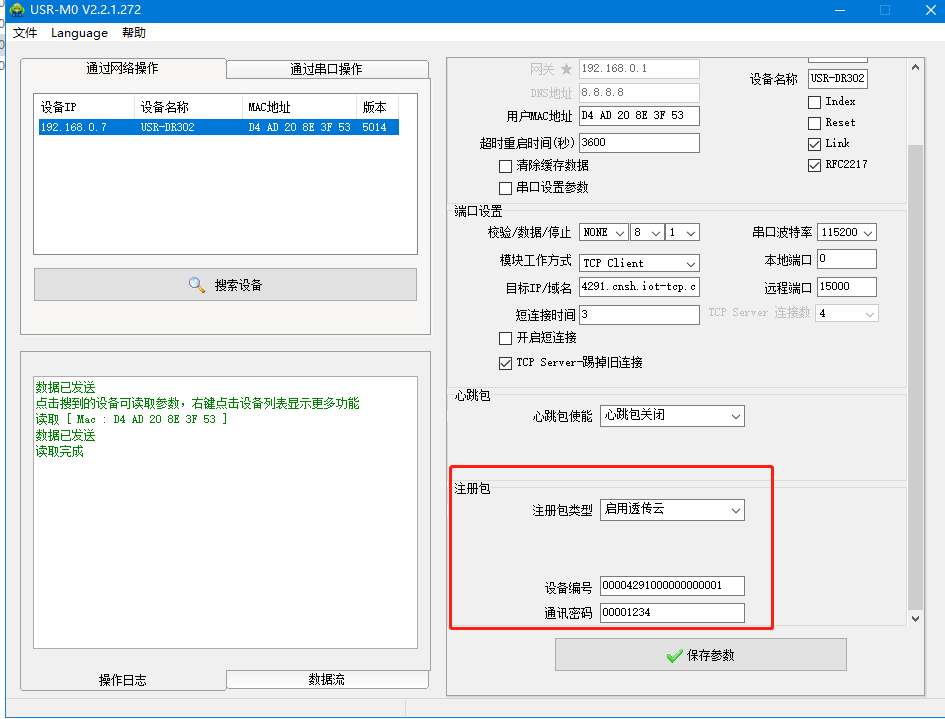

注冊包類型，選擇啟用透傳云

設備編號，填有人云添加網關的SN：00004291000000000001

通訊密碼，填有人云添加網關的通訊密碼：00001234
最后點擊保存參數

備注：實際應用，串口參數和所接的485設備，串口參數設置一致。

6、參數設置完，USR-DR302網線接可以上外網的路由器LAN口，等有人云設備在線

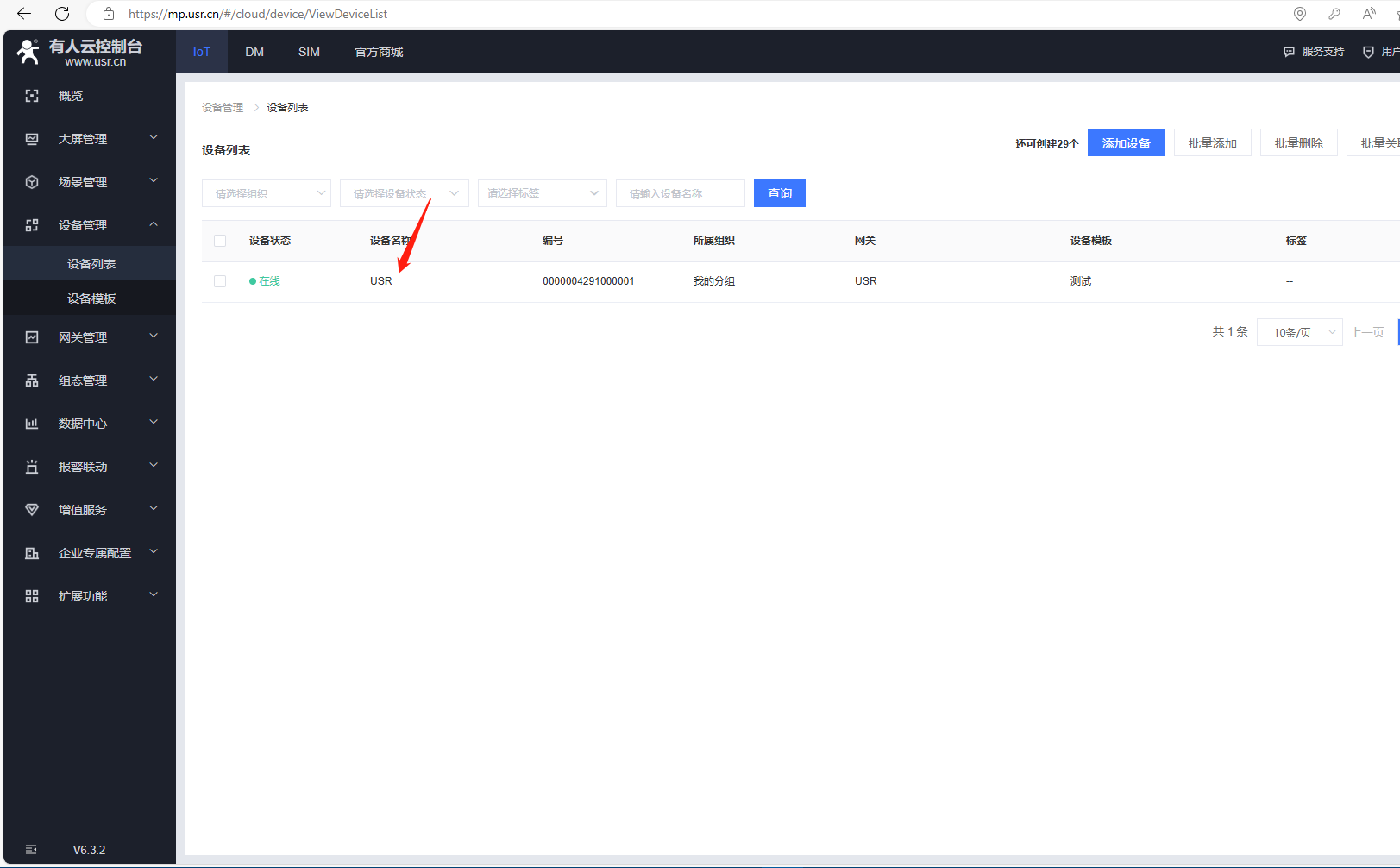

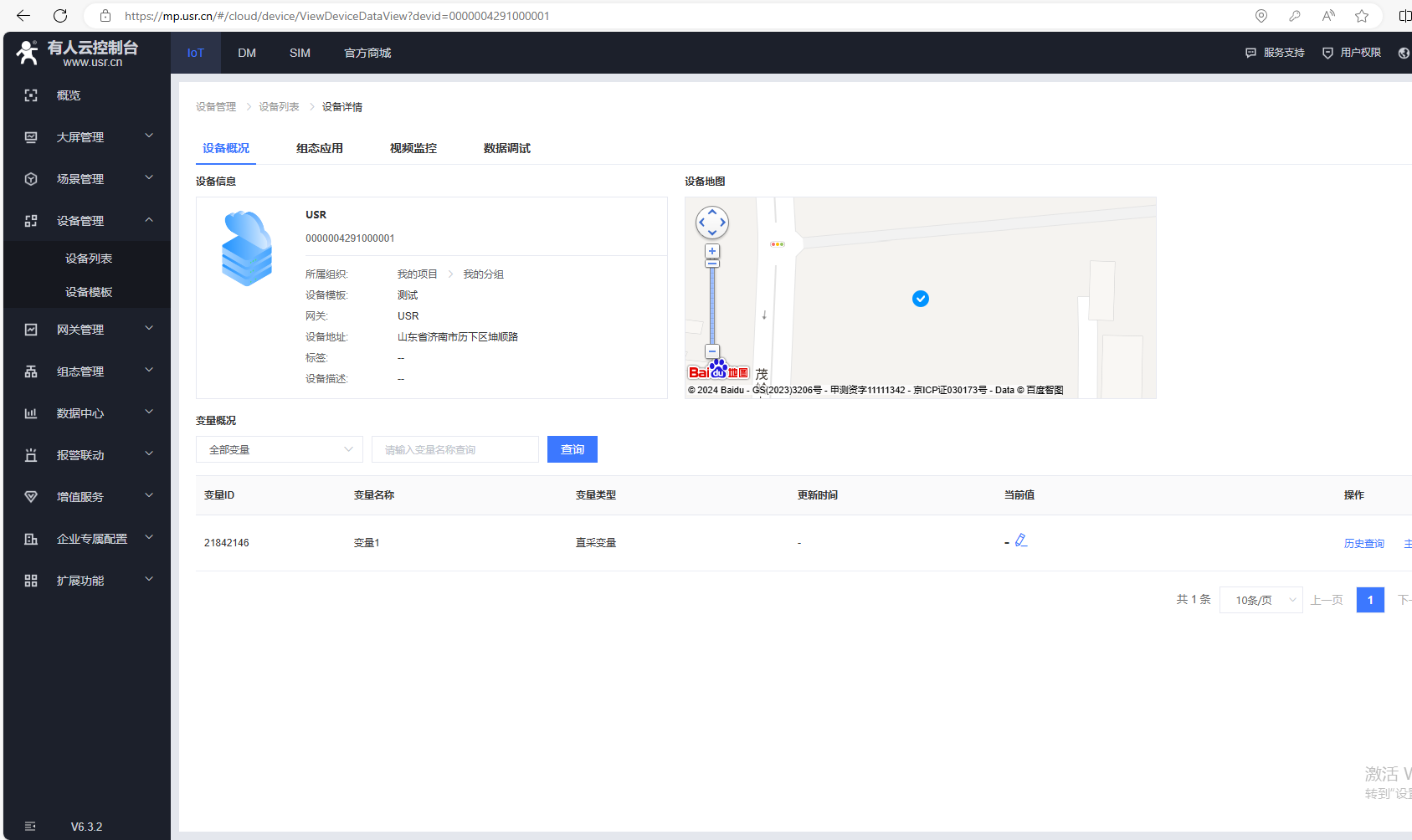

7、返回設備列表，點擊設備名稱，可以去查看變量當前值。

五、數據調試

1、打開串口軟件MODBUS slave軟件，配置參數

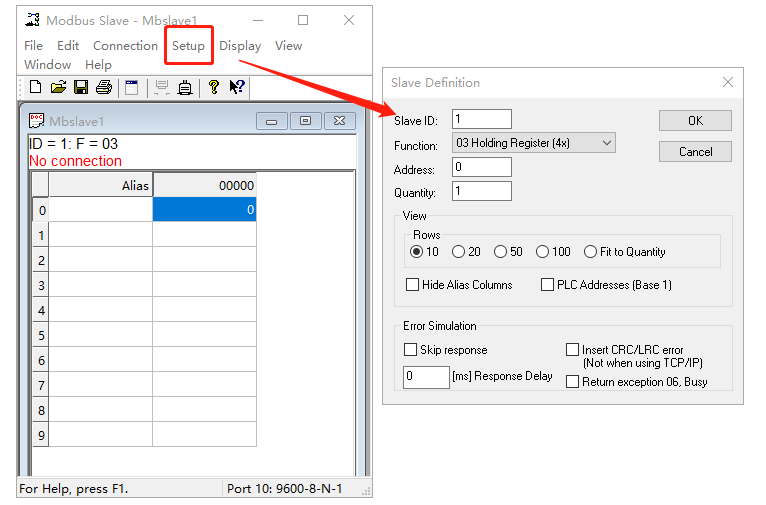

（1）點擊Setup，Slave ID從機地址用1，Function功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

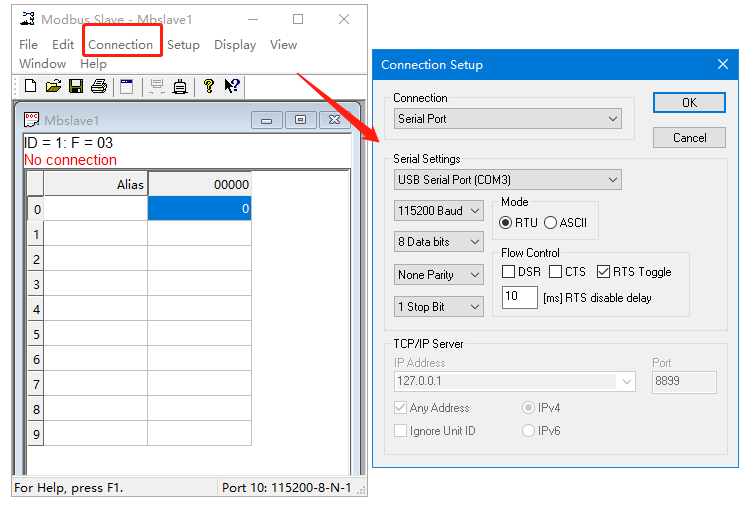

（2）點擊Connection,選擇串口，對應USR所接USB-RS232串口線的COM口號，串口參數和USR串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

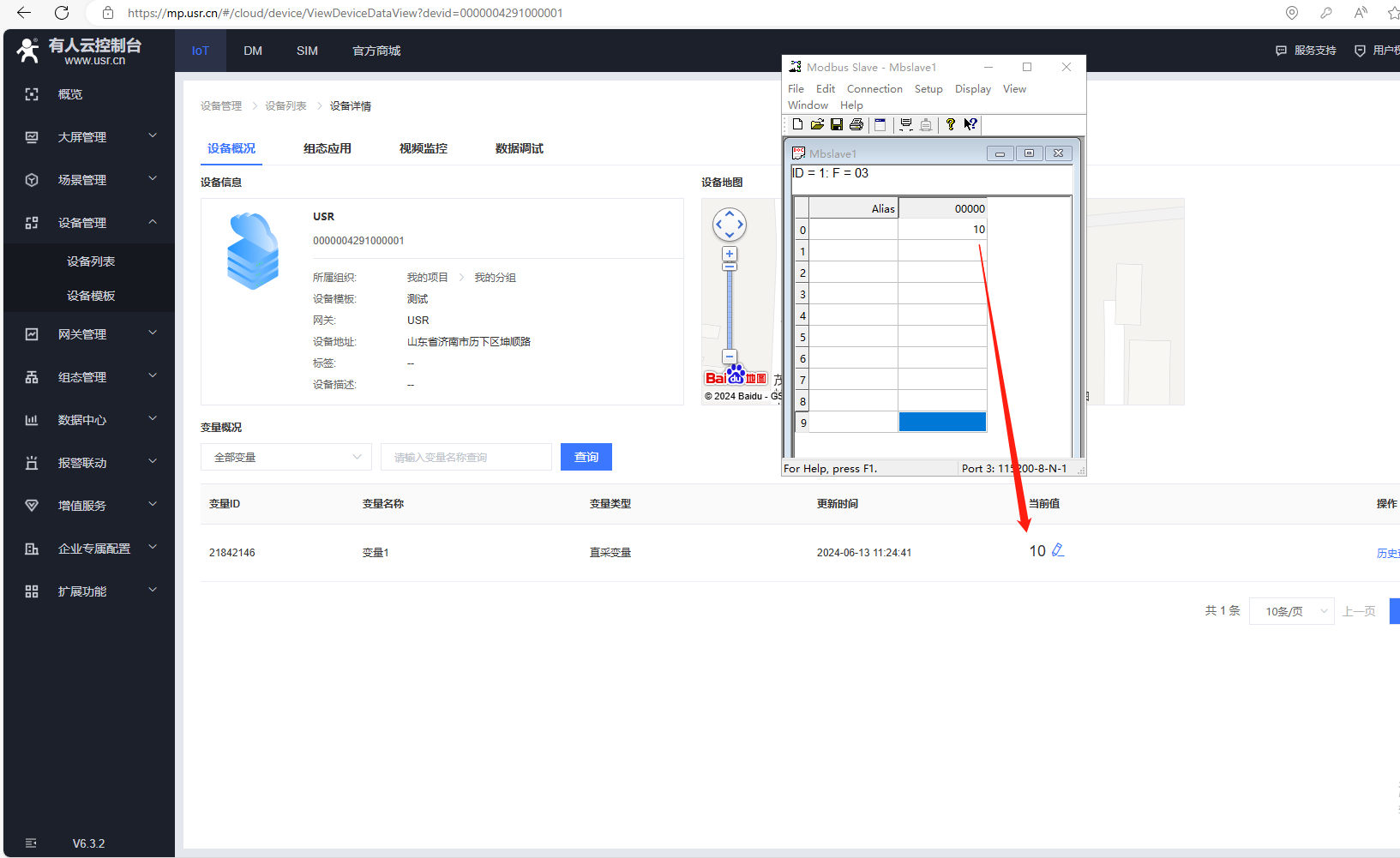

2、MODBUS slave數據設置10，有人云設備列表1分鐘采集，可以看到變量采集的當前值數據10。

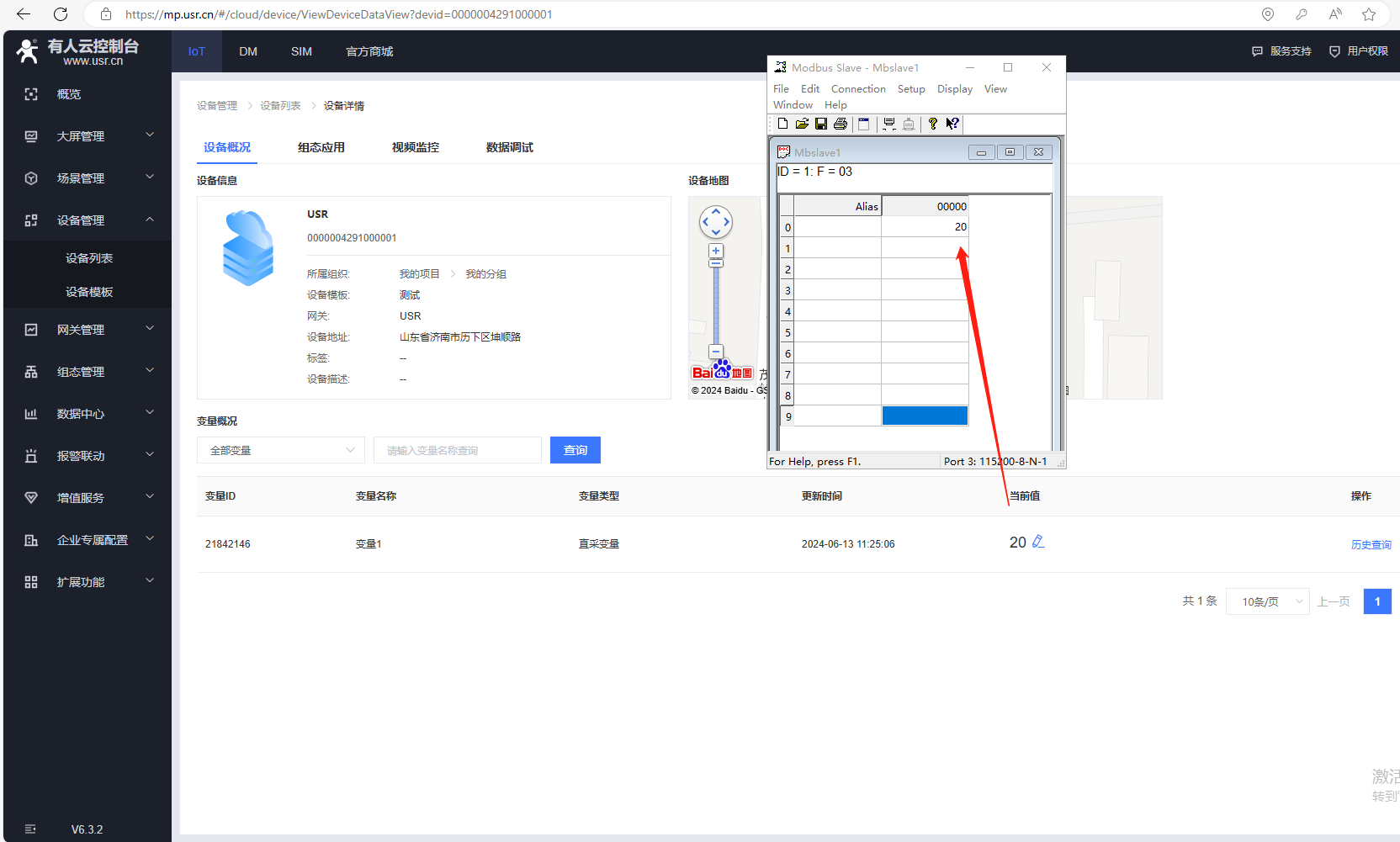

3、有人云寫數據20，MODBUS slave數據變?yōu)?0。

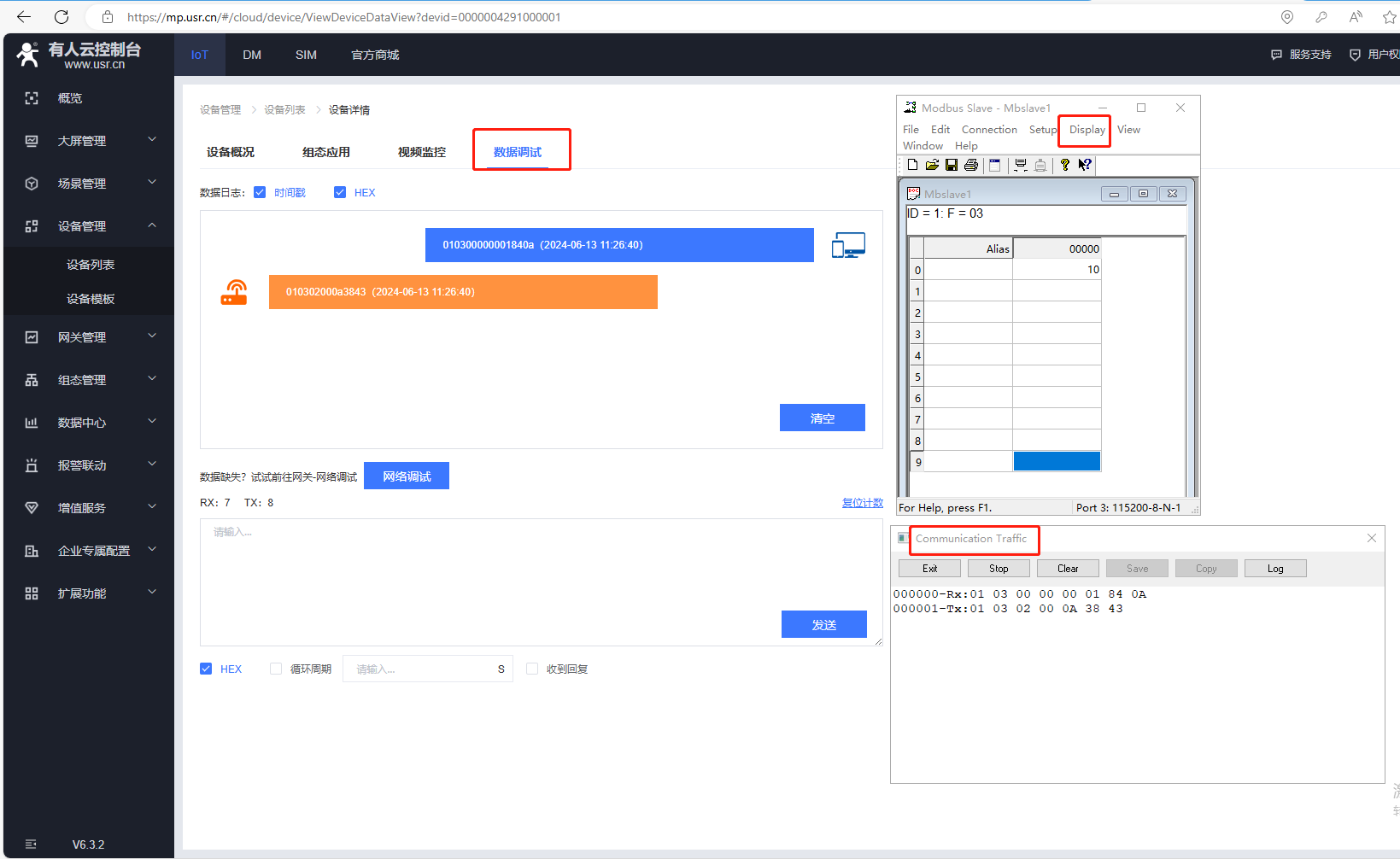

4、有人云數據調試功能

還可以利用有人云的數據調試功能，查看有人云的數據收發是否正常。

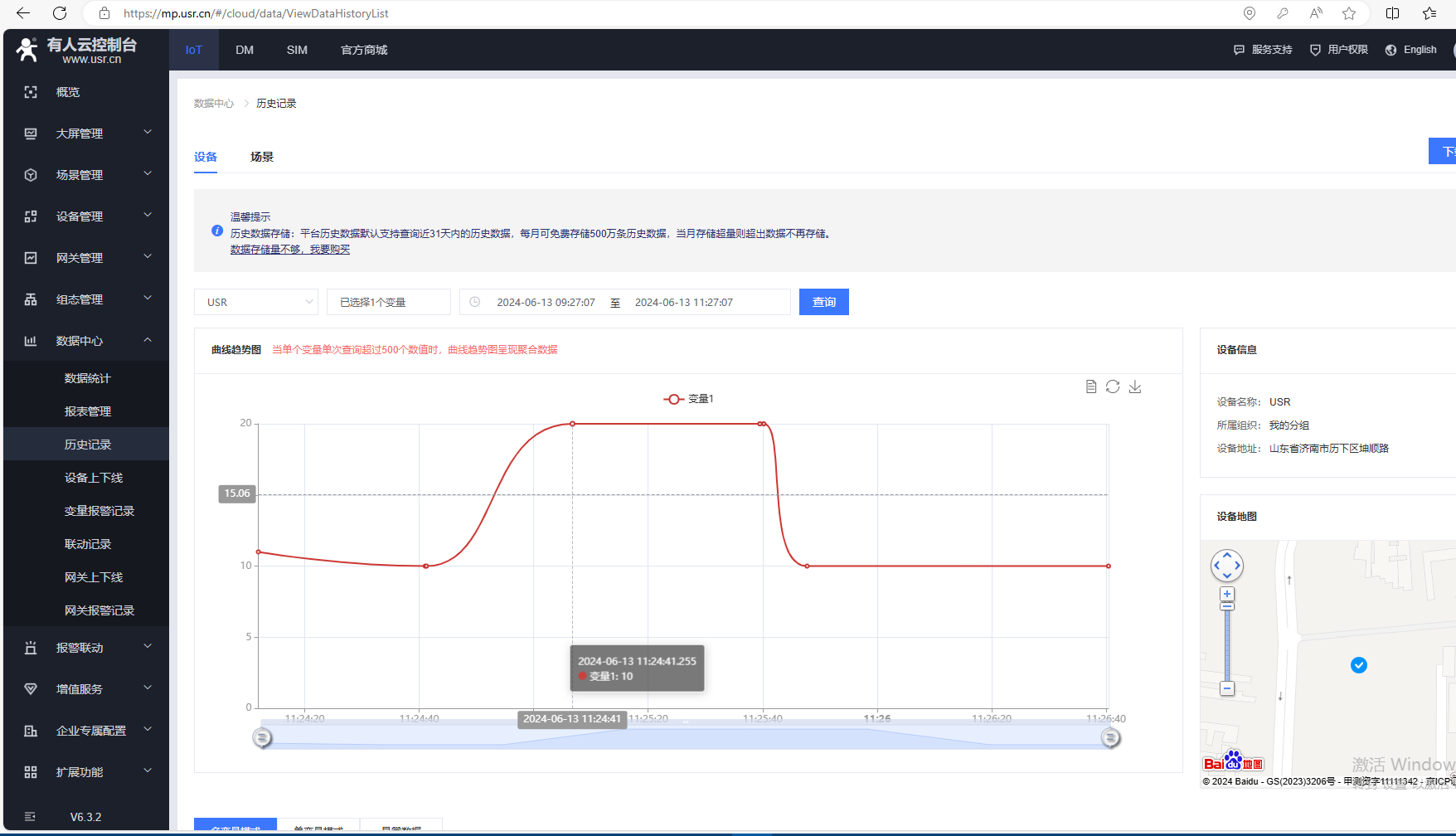

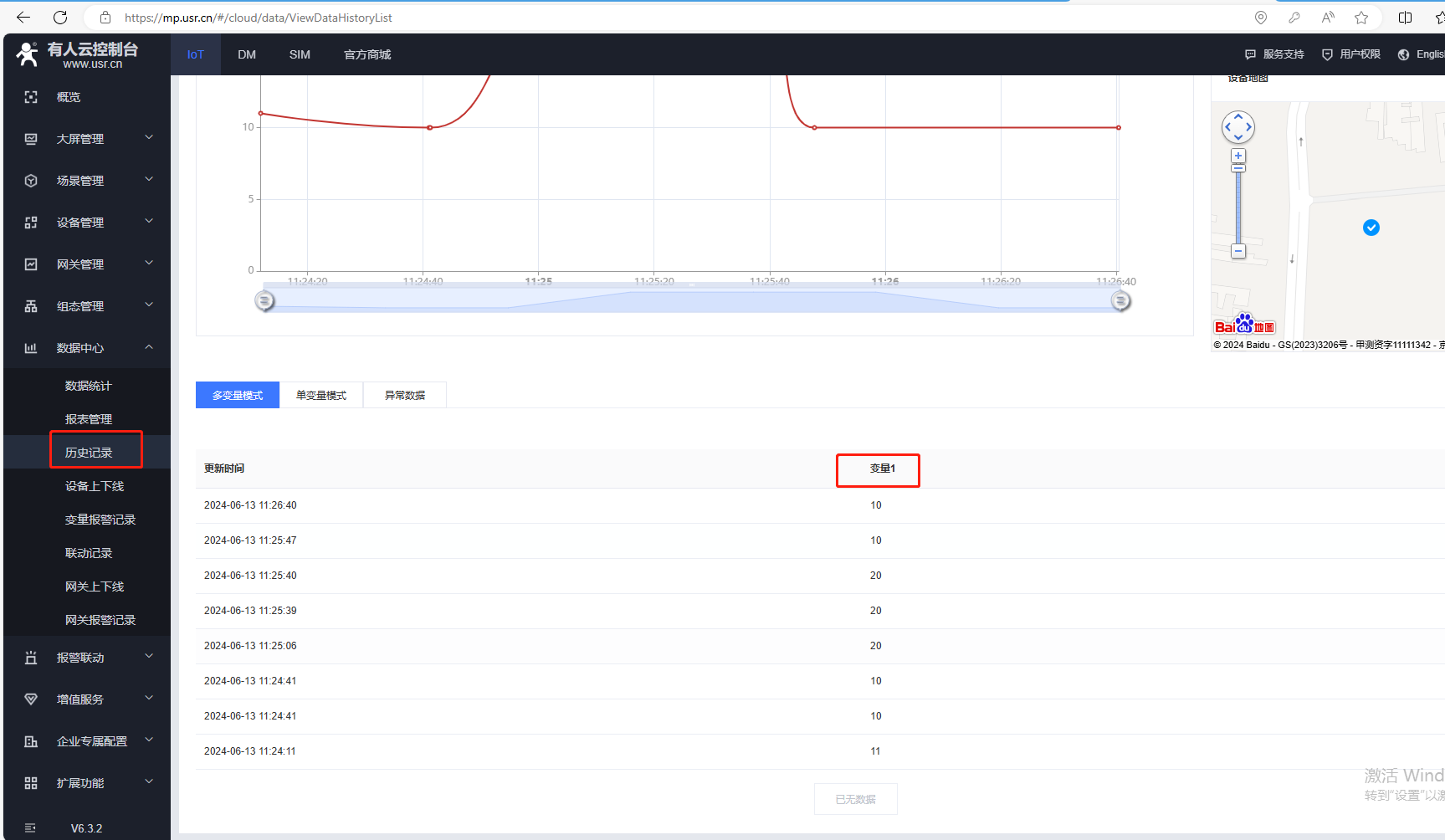

5、數據中心，歷史記錄查看歷史曲線和歷史數據

編寫人：金志方 編寫日期：2024-07-08

審核人：金志方 審核日期：2024-07-08

訂正版本：V1.0 訂正內容：初稿
