USR-W610 STA模式和虛擬串口通訊示例

一、資料下載

USR-W610軟件設計手冊：http://www.xyglz.cn/Download/577.html

USR-W610 設置軟件：http://www.xyglz.cn/Download/707.html

網絡調試助手軟件：http://www.xyglz.cn/Download/27.html

虛擬串口軟件：http://www.xyglz.cn/Download/31.html

二、硬件連接

1、需要準備的物品：

USR-W610 1個

USR-RS232 串口線 1條

可以上網的路由器USR-G806輔助測試 1個

12V電源適配器 2個

筆記本電腦 1臺

2、硬件連接：

USR-W610設置STA模式連接可以上網的路由器，電腦上安裝USR-VCOM虛擬串口軟件。

USR-W610和路由器電源適配器上電。

三、USR-W610設置STA模式

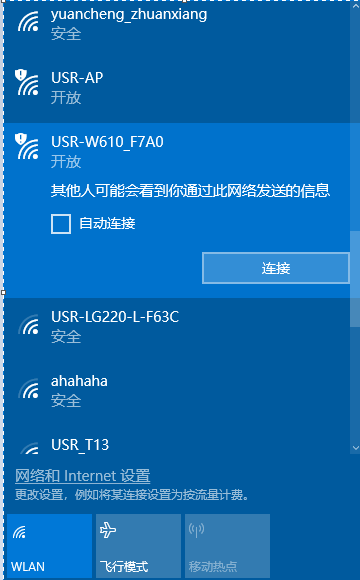

1、禁用其他網卡，保留無線網卡，電腦搜索第一個USR-W610的WiFi名稱USR-W610_F7A0，并連接。

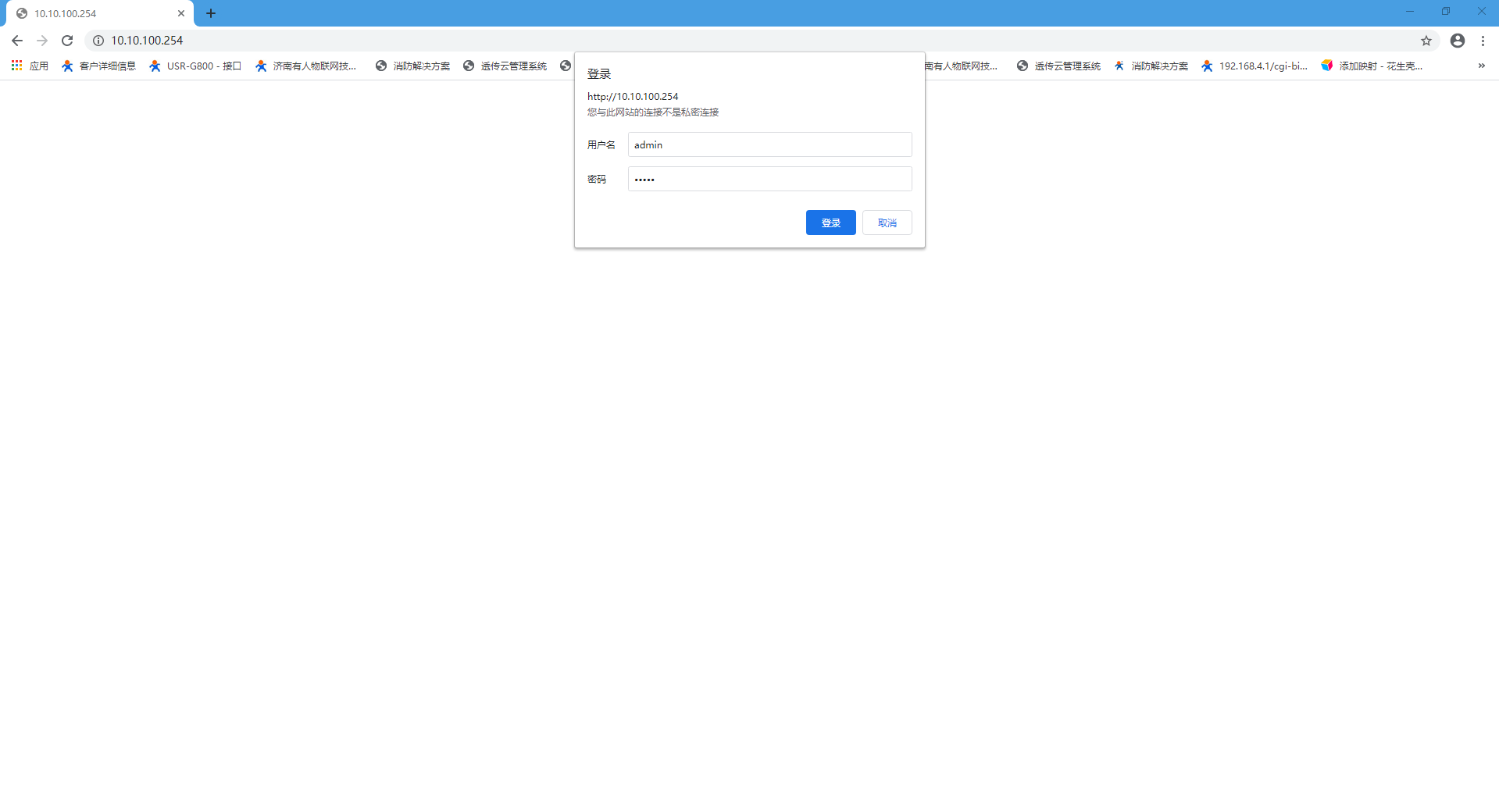

2、瀏覽器輸入USR-W610默認IP，10.10.100.254 登錄USR-W610的內置網頁。

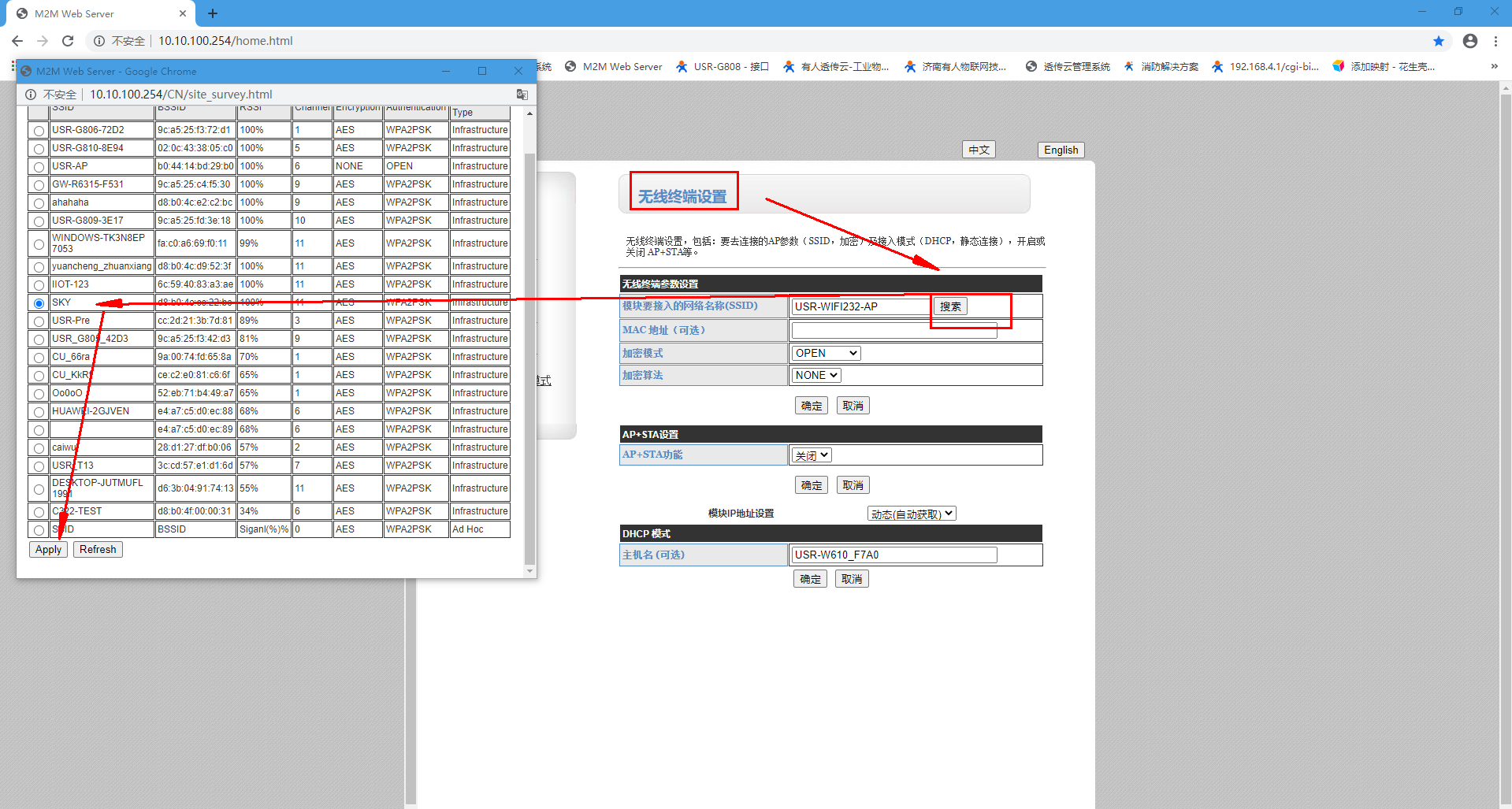

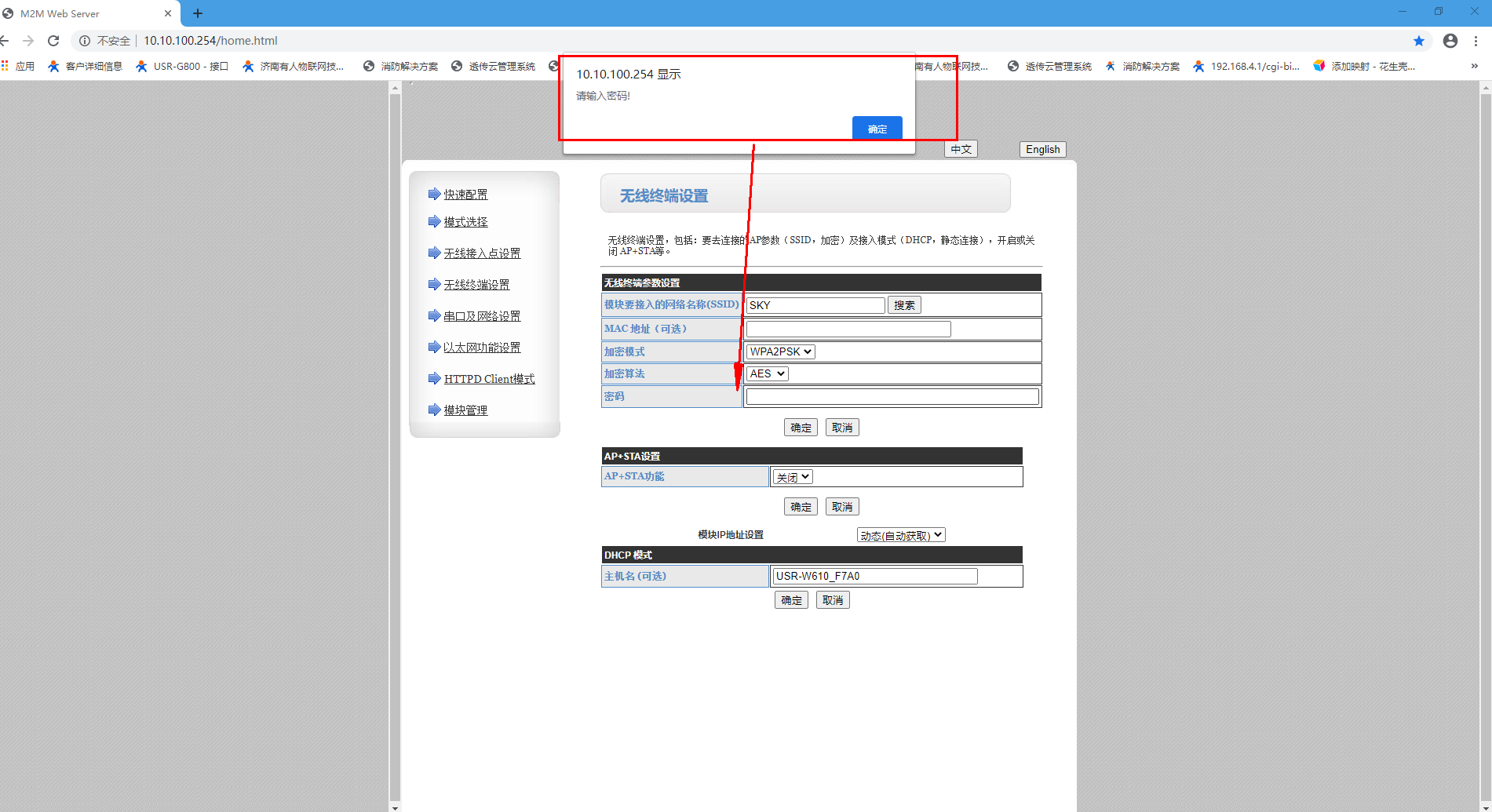

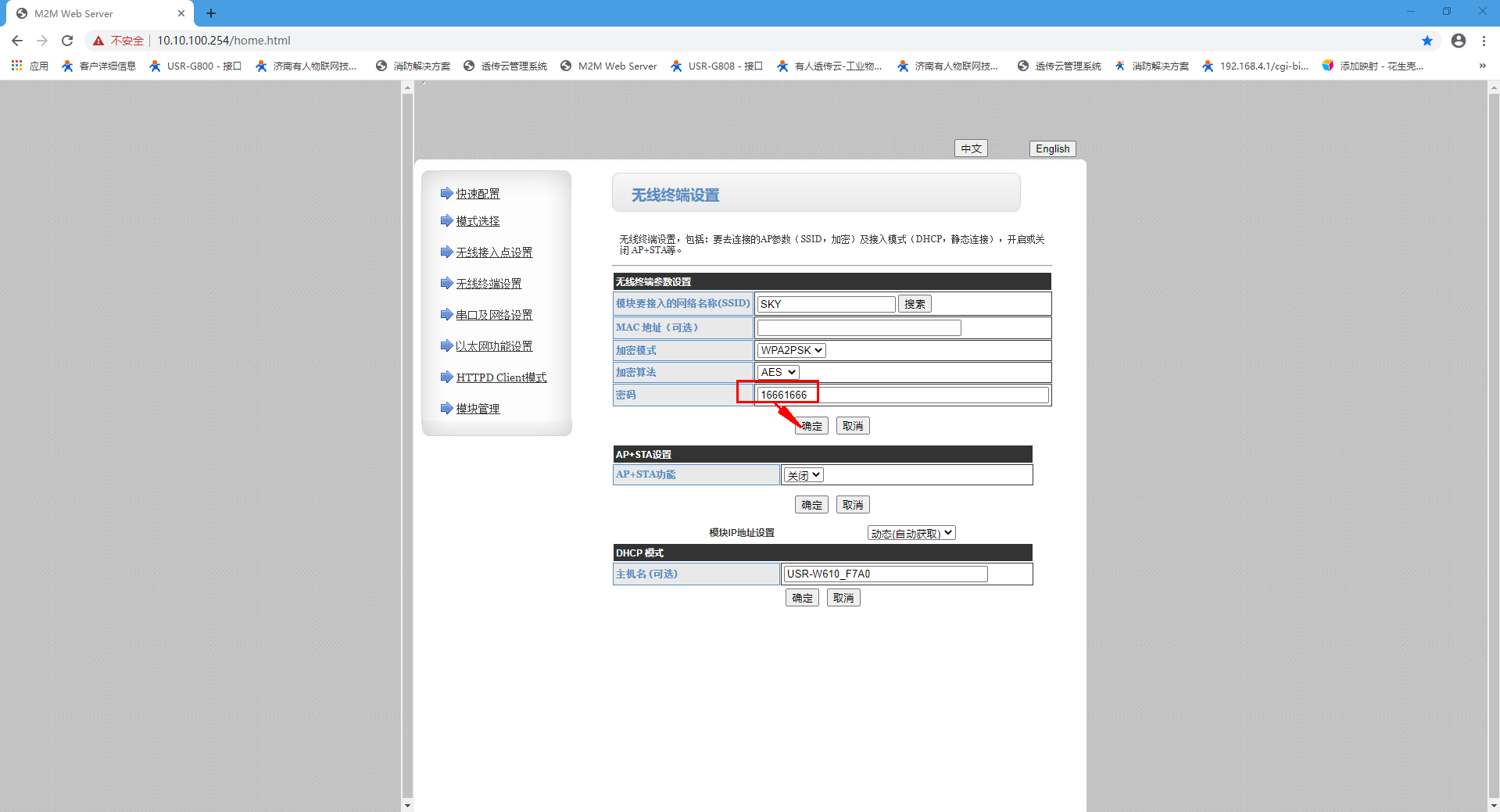

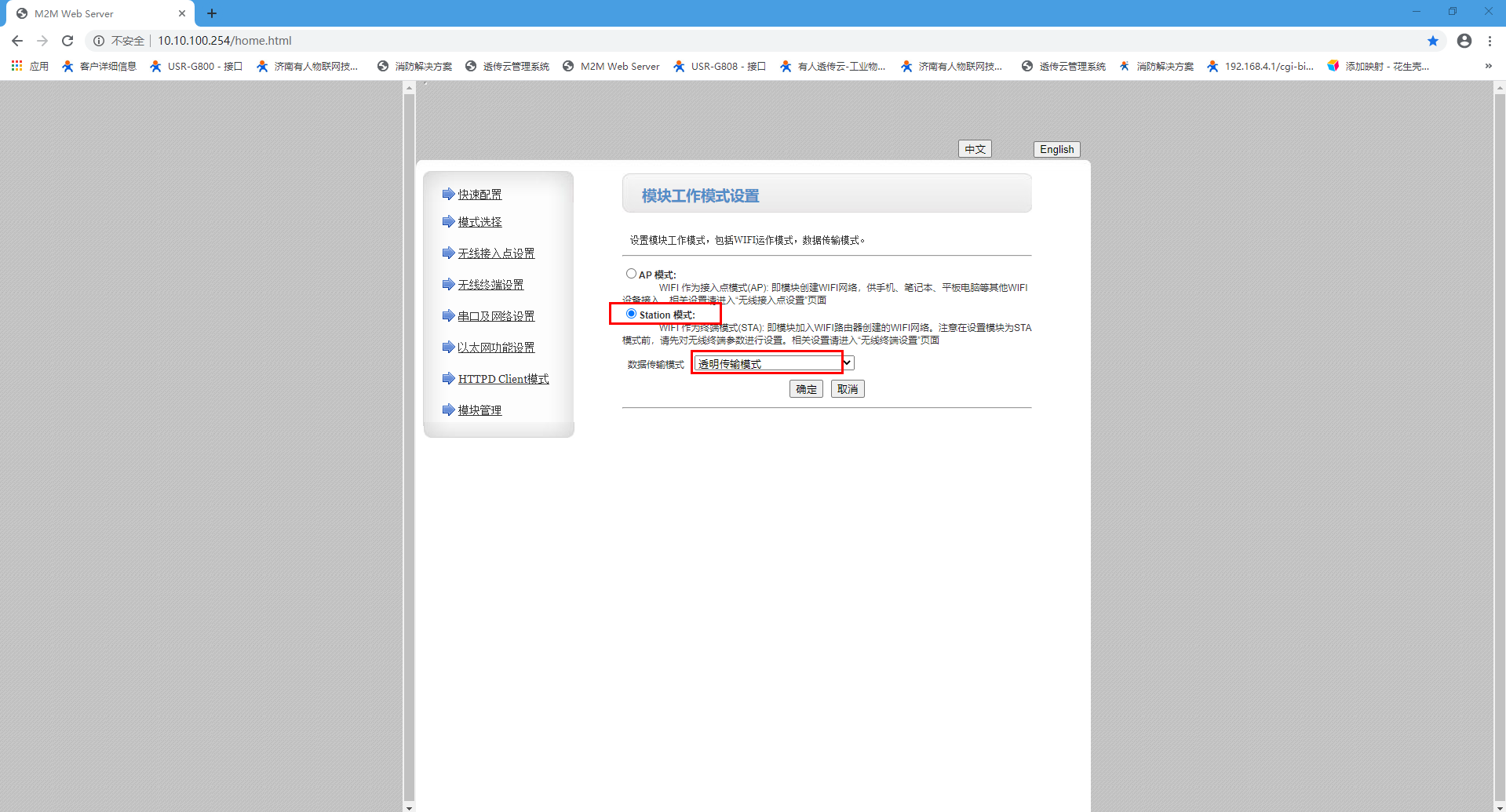

3、設置STA模式，點擊確定。無線終端搜索要連接的路由器WiFi名稱，輸入對應的路由器密碼，點擊確定。

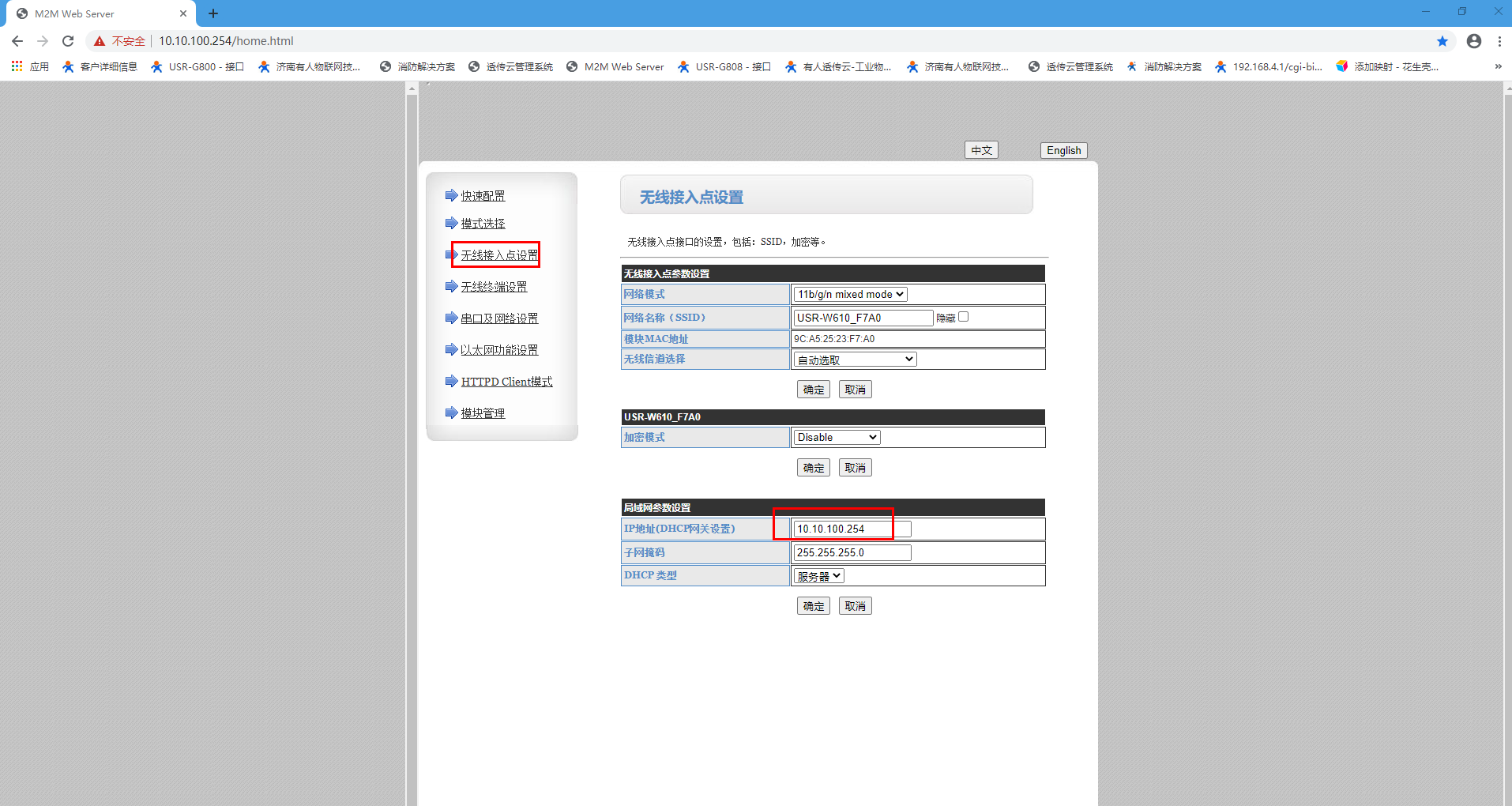

再檢查無線接入點參數IP不能與路由器IP同網段。

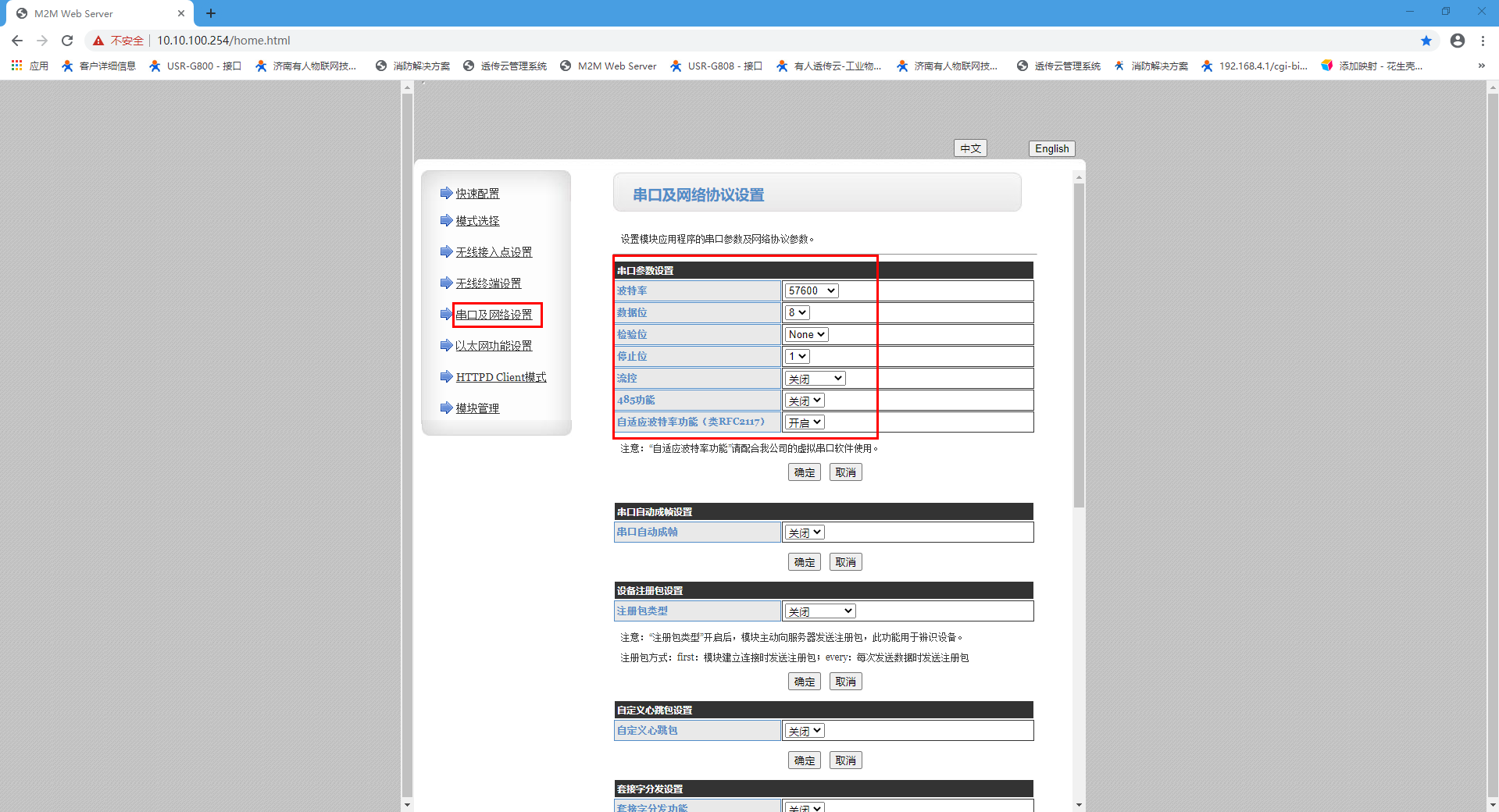

檢查確認串口參數，波特率是57600。

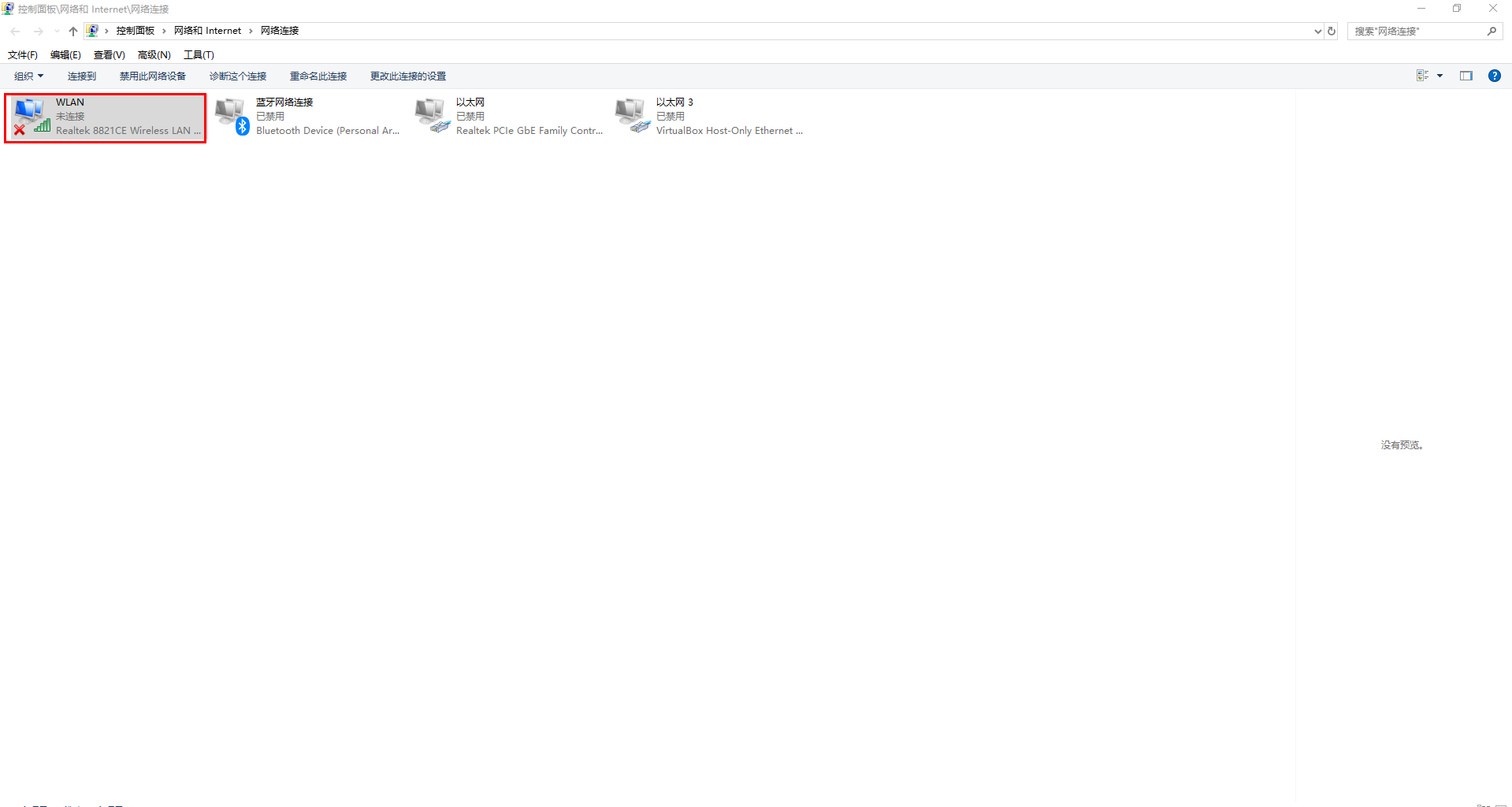

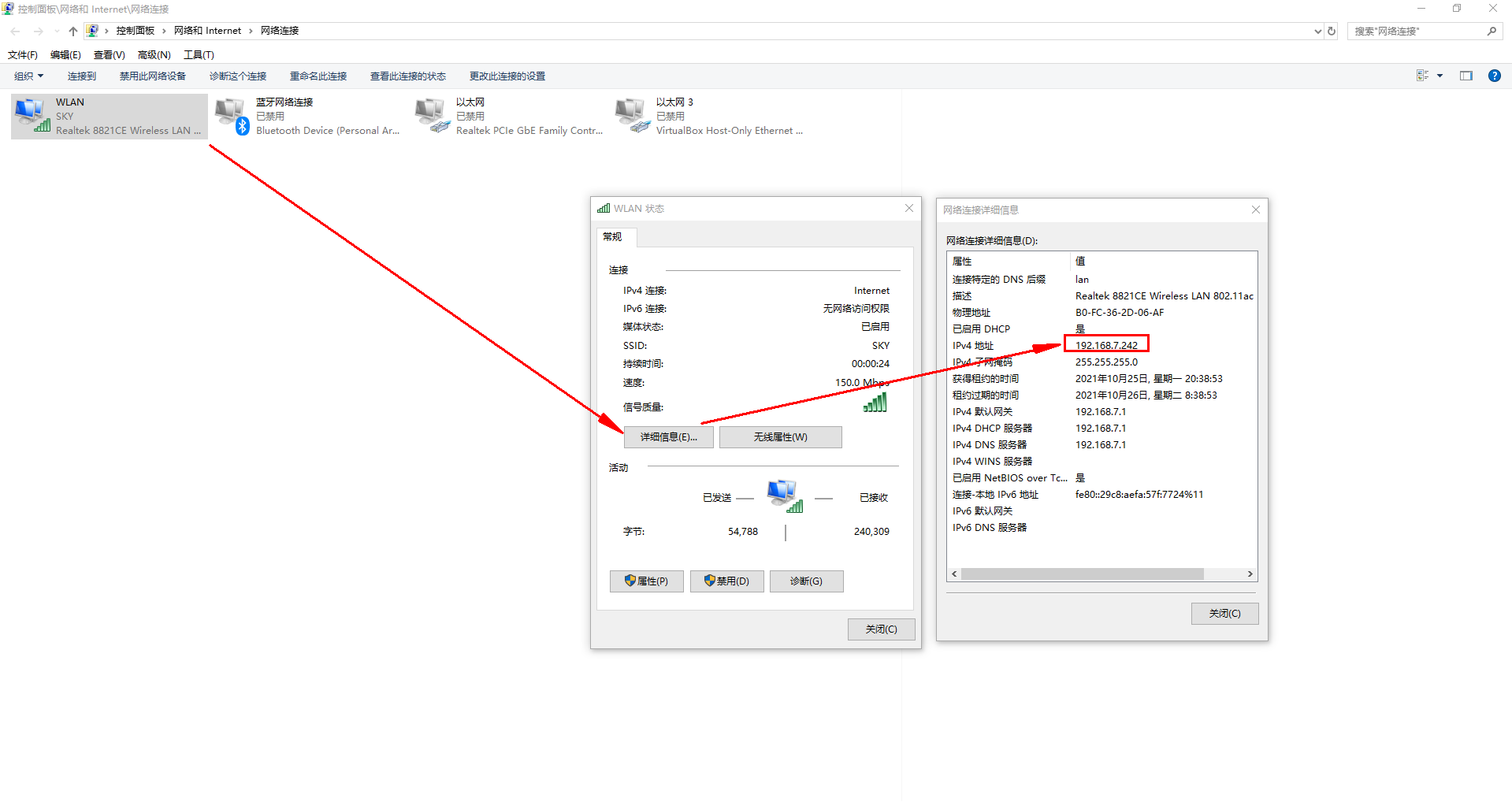

4、電腦連接路由器WiFi，打開電腦的控制面板，查看無線網卡狀態，IPv4是192.168.7.242。

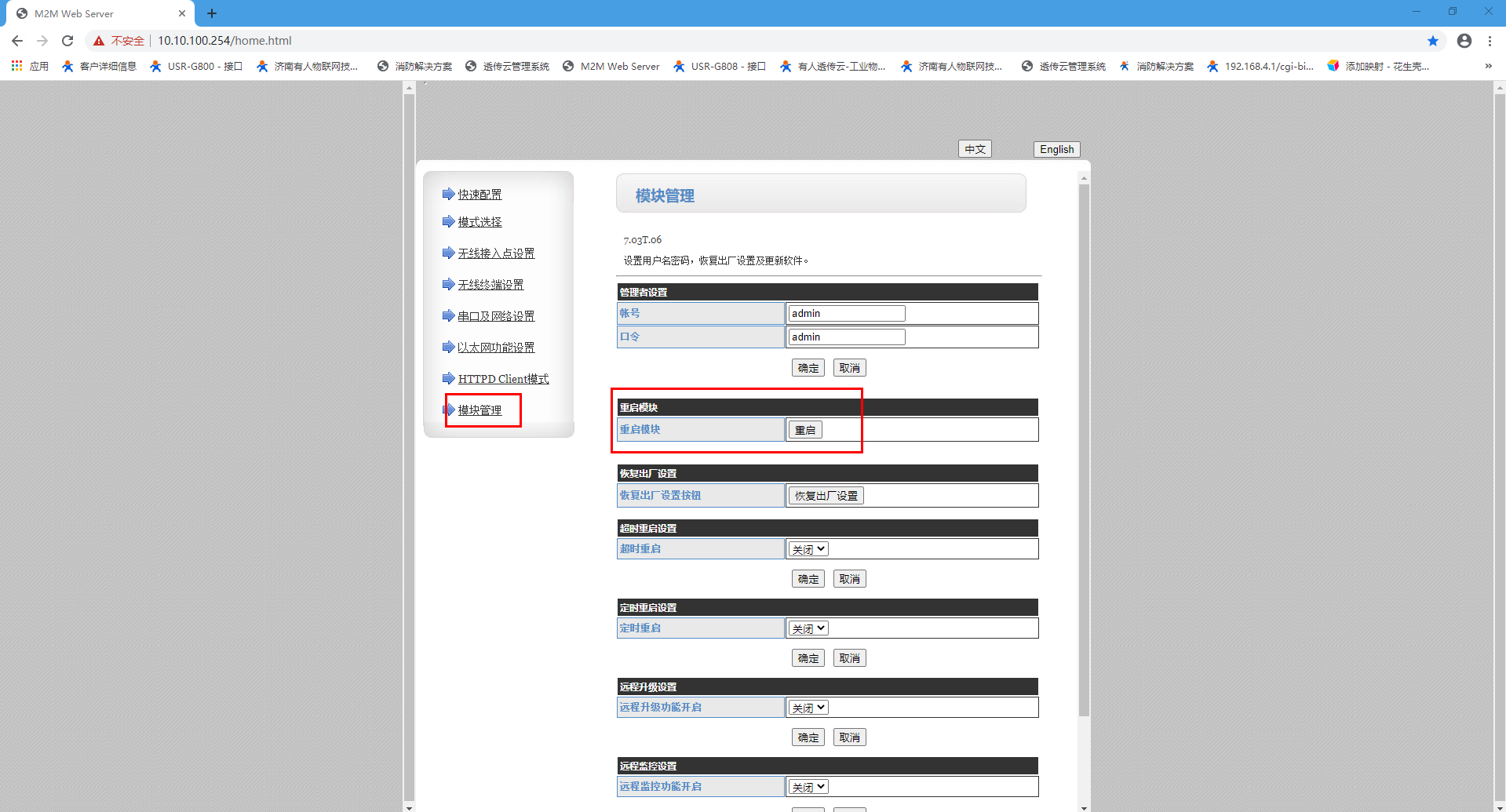

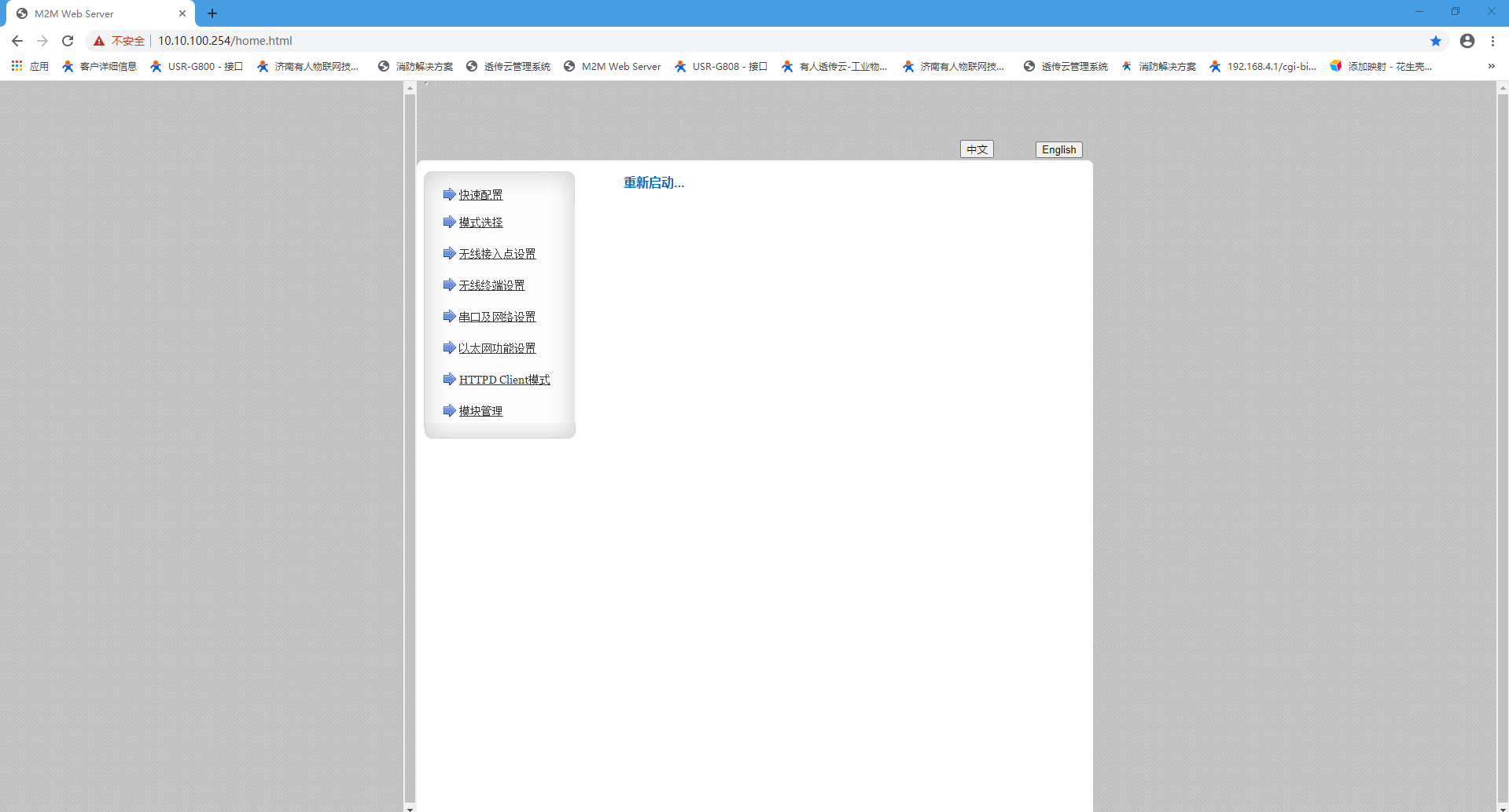

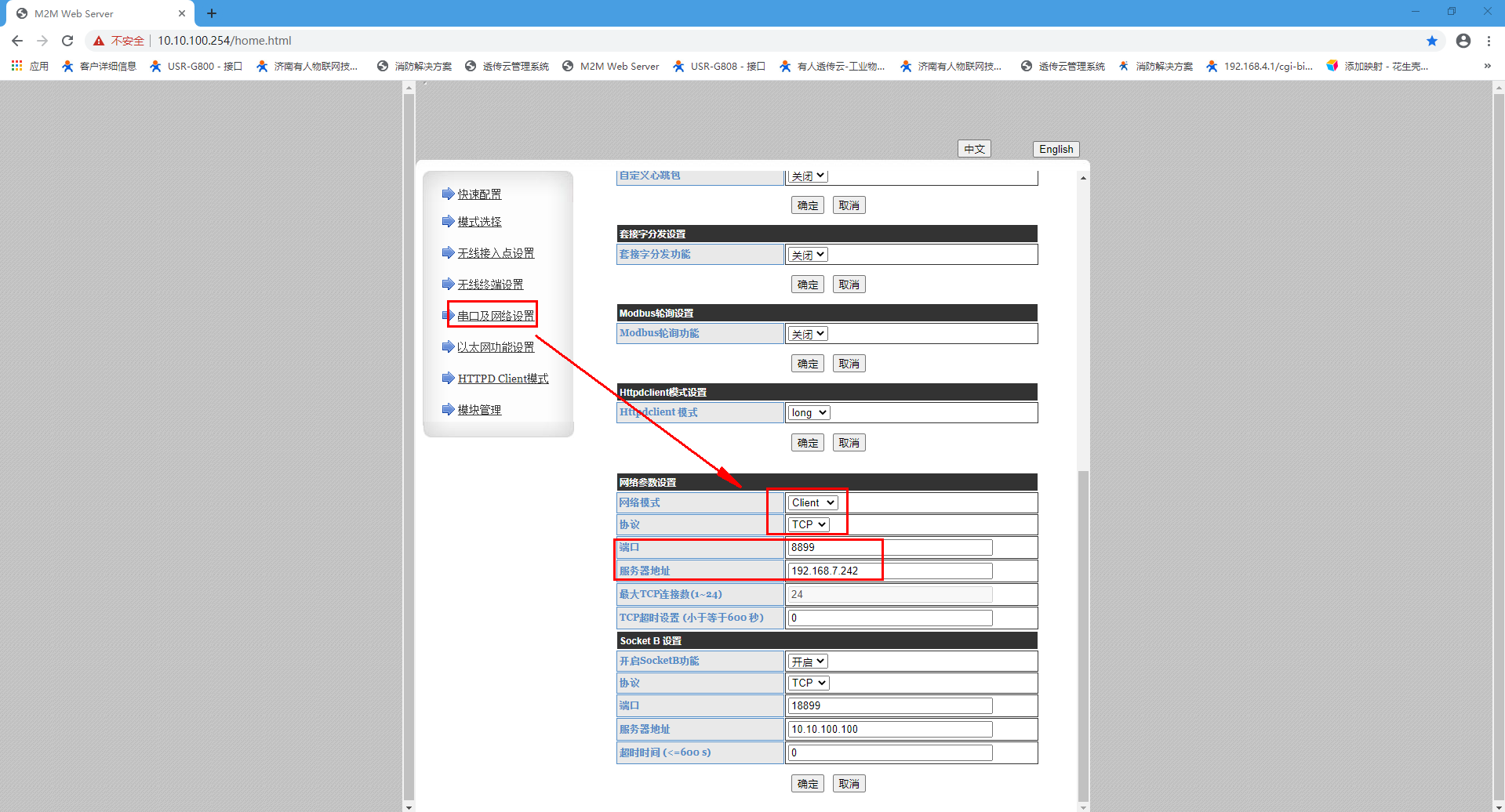

5、USR-W610內置網頁，串口及網絡設置，設置協議TCP，網絡模式Client，端口8899，服務器地址填電腦IP 192.168.7.242，點擊確定。最后網頁重啟USR-W610。

四、USR-W610設置靜態IP

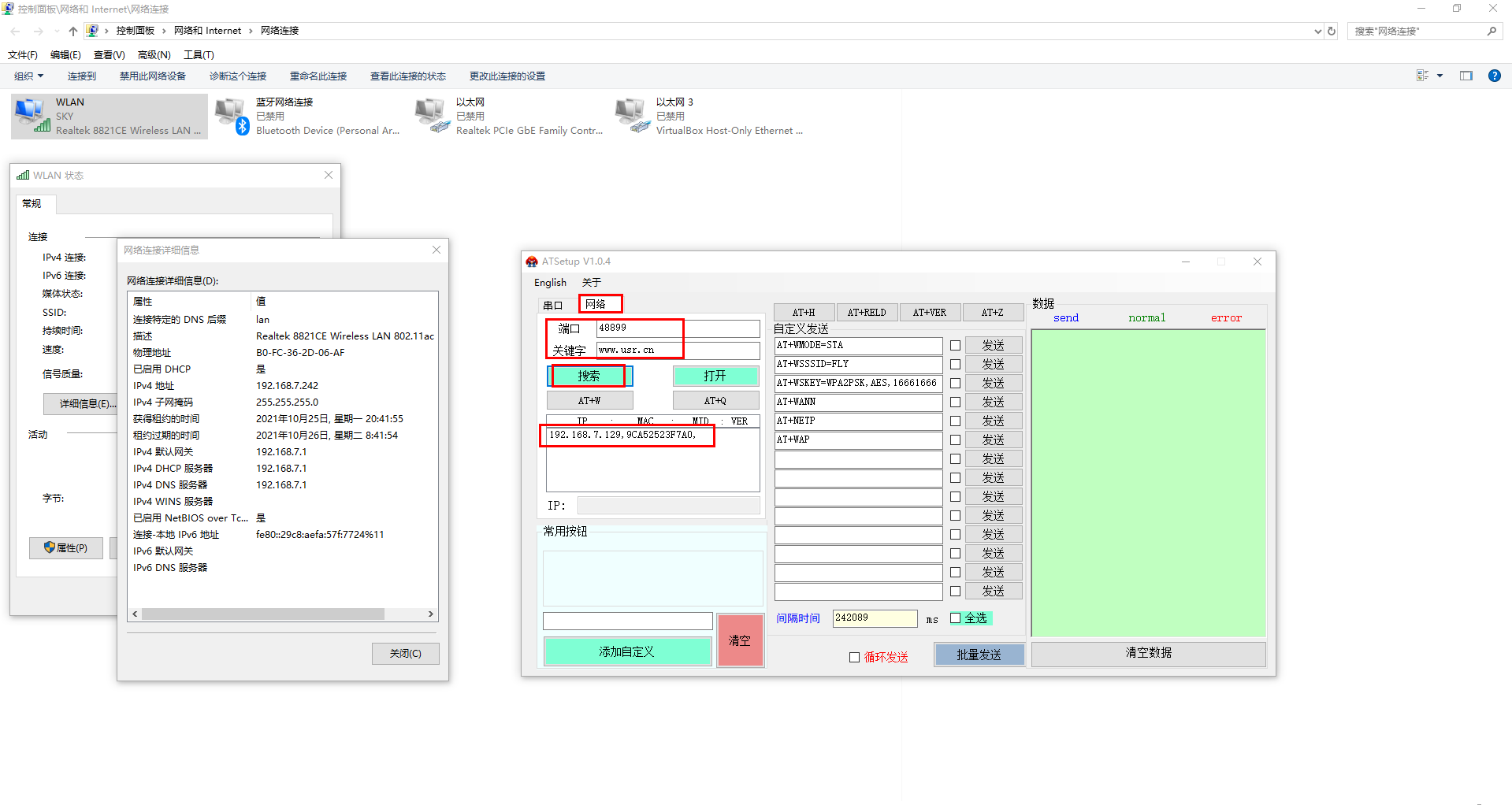

1、USR-W610和電腦連接同一個路由器，電腦打開ATSetup軟件，端口用48899，關鍵字用www.xyglz.cn,使用搜索功能，搜索這個時候USR-W610連接路由器后，路由器給USR-W610分配的IP。192.168.7.129。

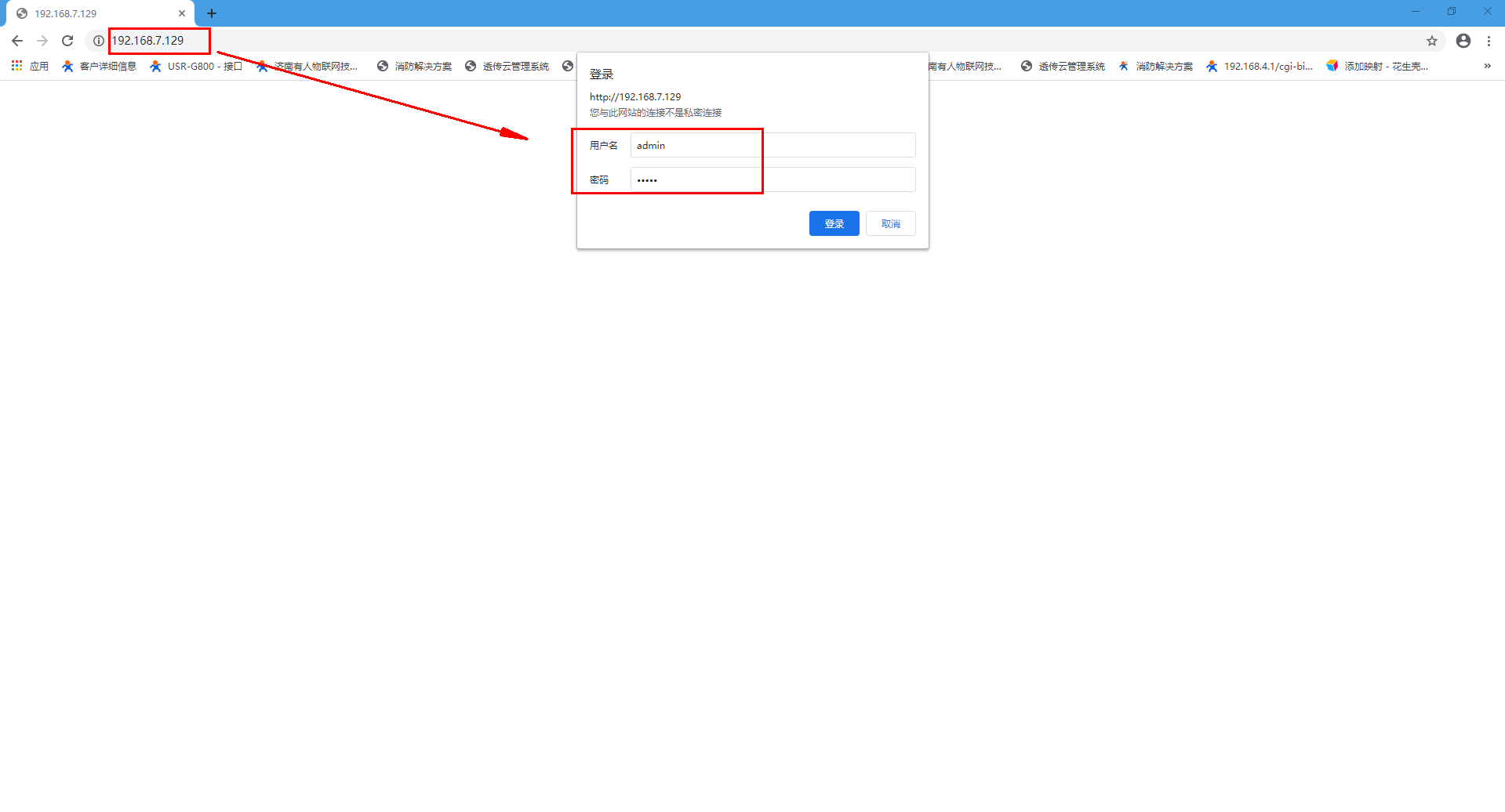

2、瀏覽器輸入USR-W610的IP 192.168.7.129，登錄USR-W610的內置網頁。

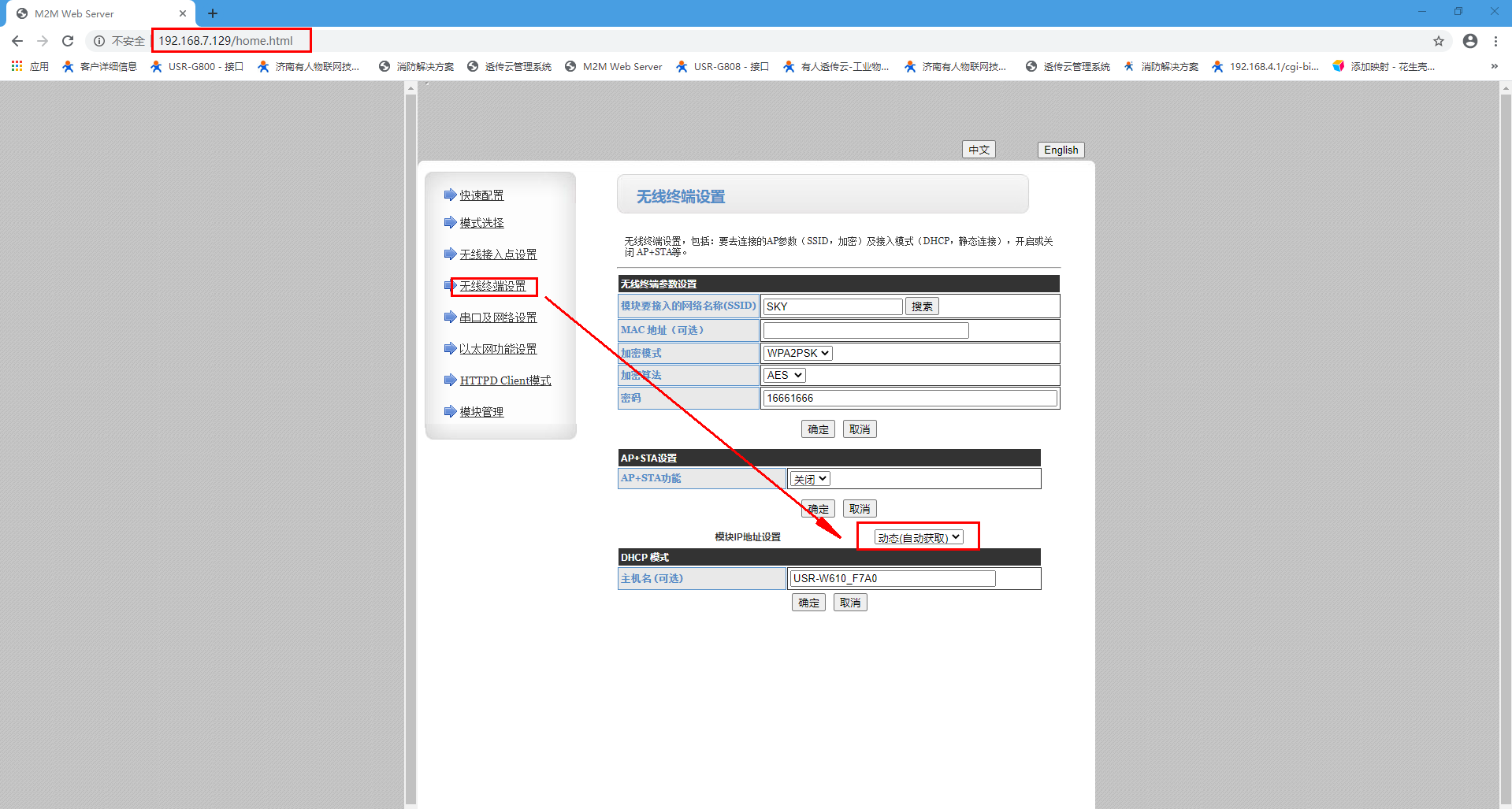

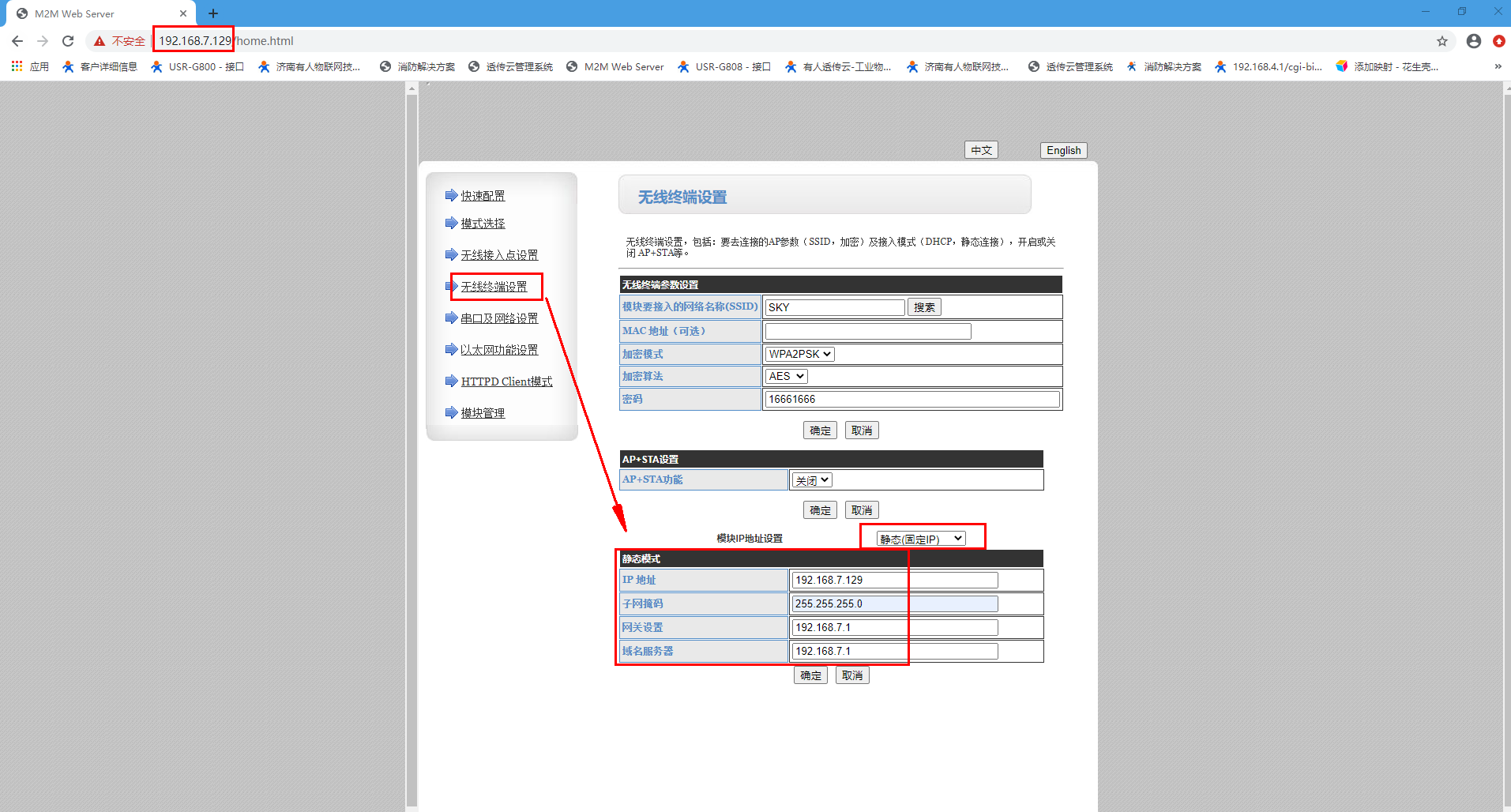

3、登錄USR-W610的內置網頁后，在無線終端設置，修改動態（自動獲?。└臑殪o態（固定IP）

IP地址：192.168.7.129

子網掩碼：255.255.255.0

網關設置：192.168.7.1

域名服務器：192.168.7.1

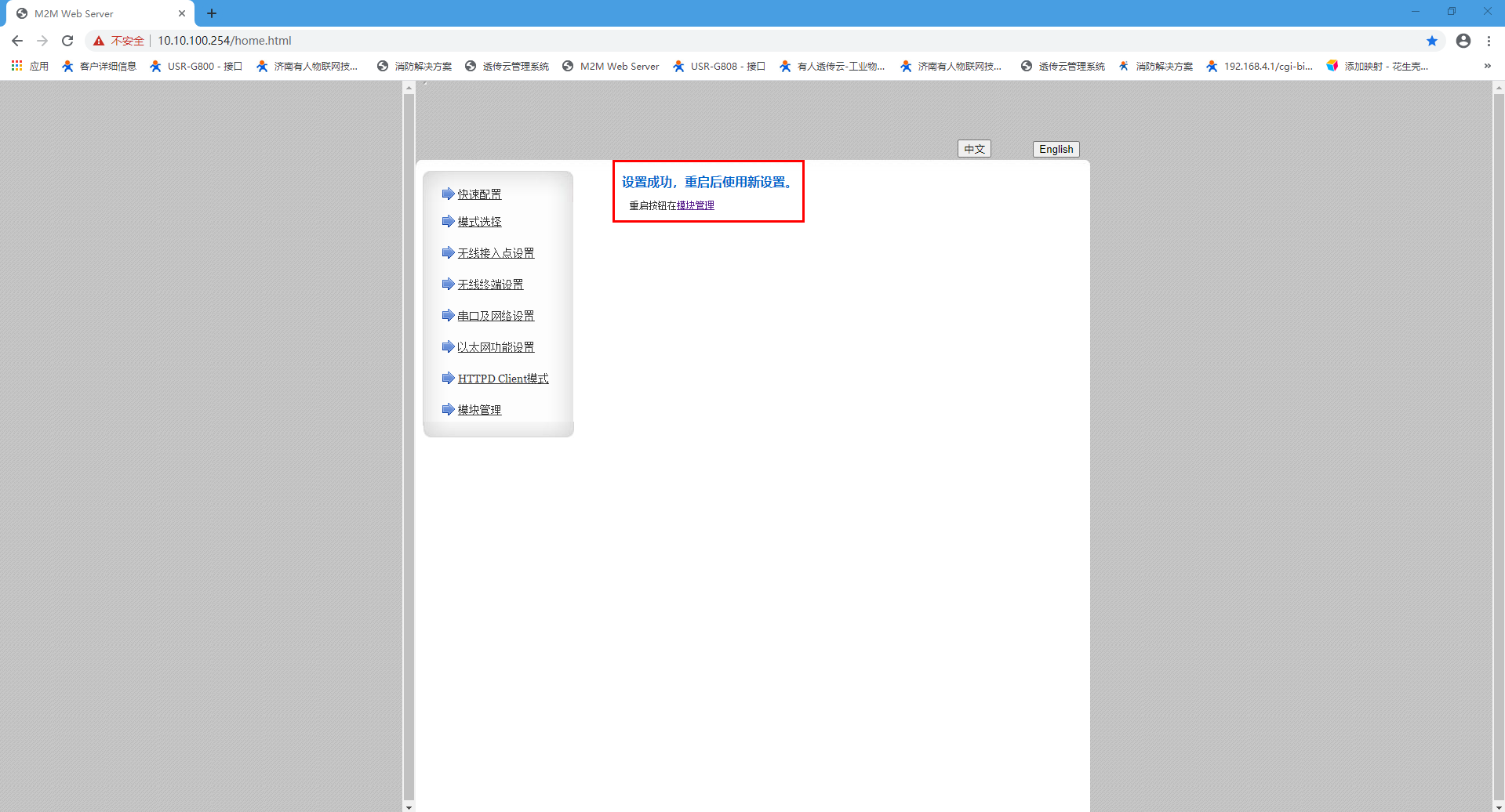

點擊確定，最后保存重啟USR-W610。

五、USR-W610做TCP client和虛擬串口TCP server通訊

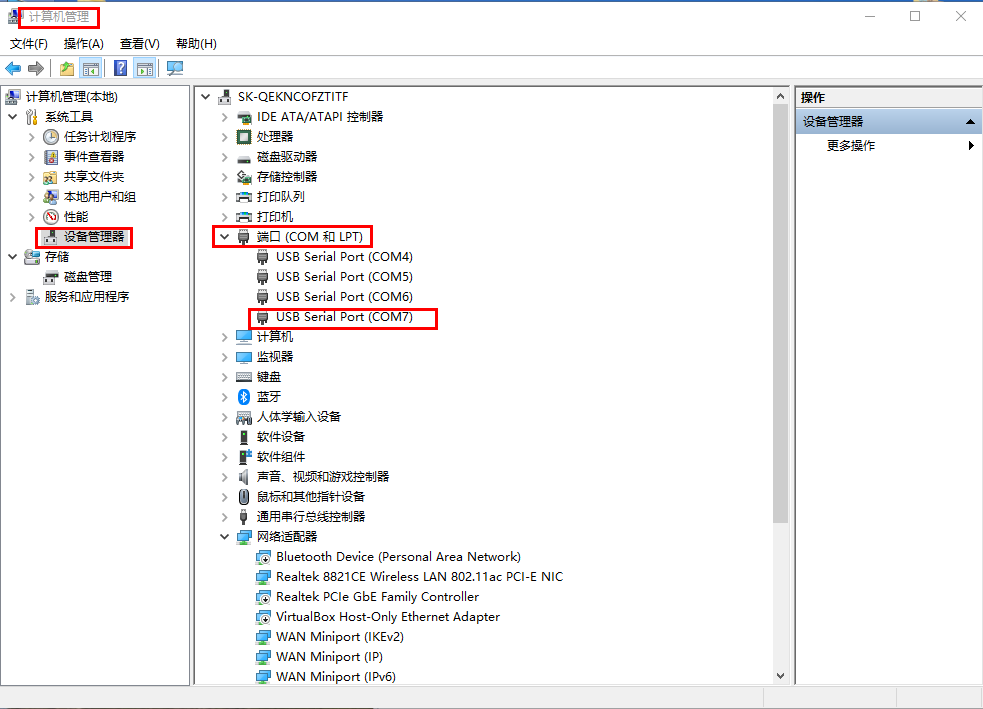

1、電腦打開計算機管理，找到設備管理器，查看端口COM口號。

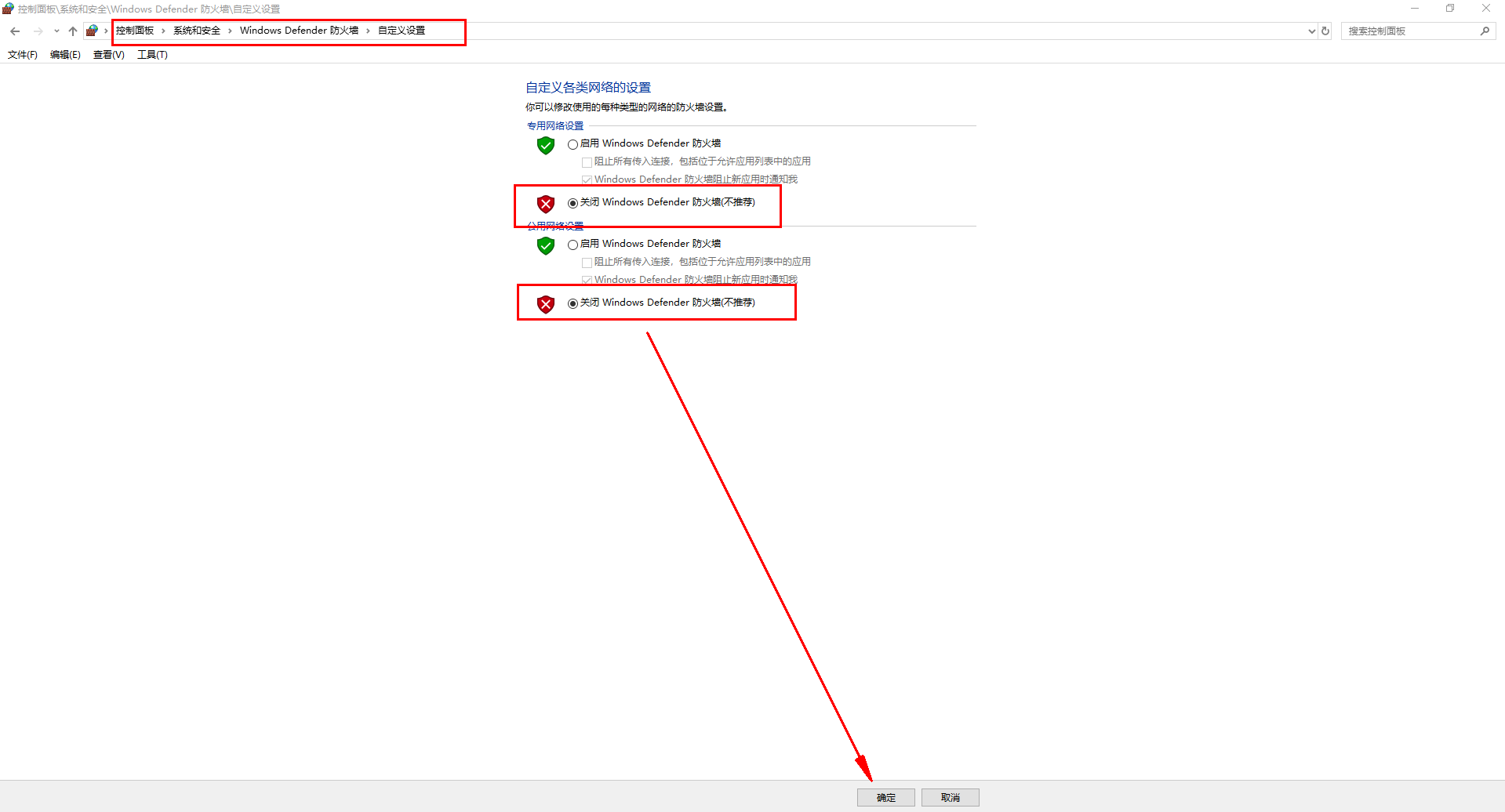

2、關閉防火墻，禁用其他網卡

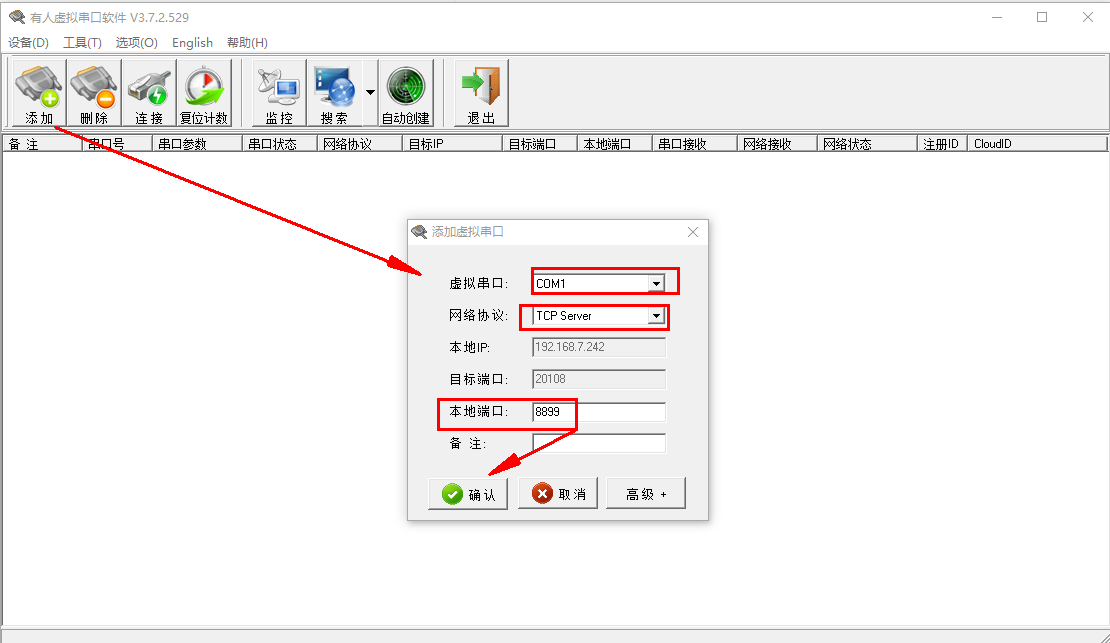

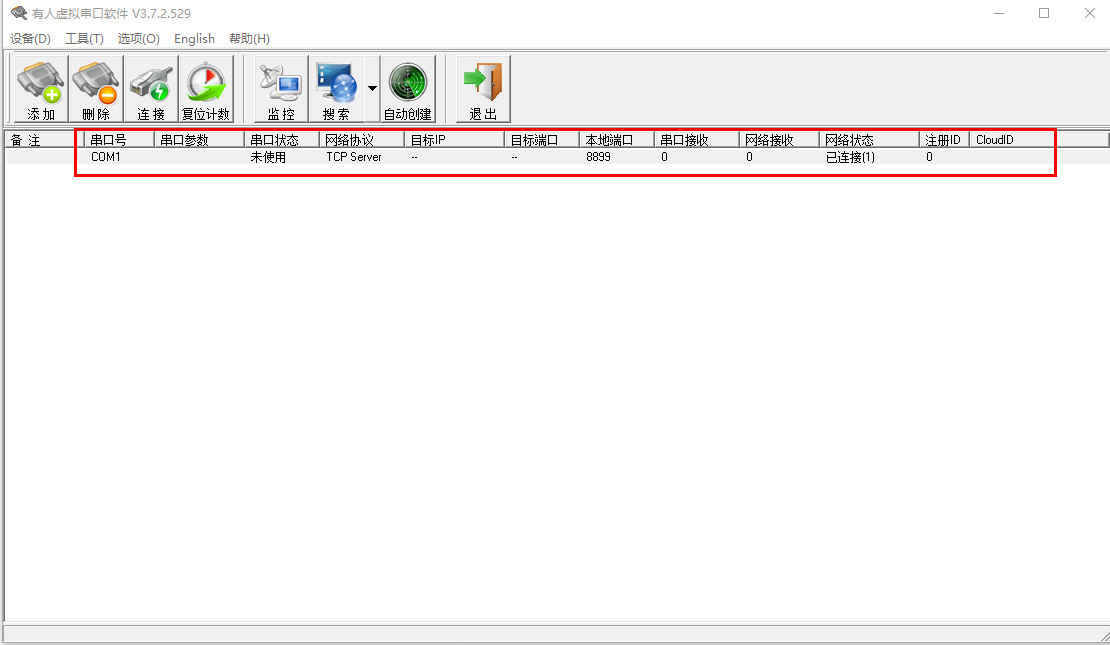

3、虛擬串口軟件，添加一個虛擬串口，網絡協議用TCP server，本地端口8899,點擊確認，添加成功。

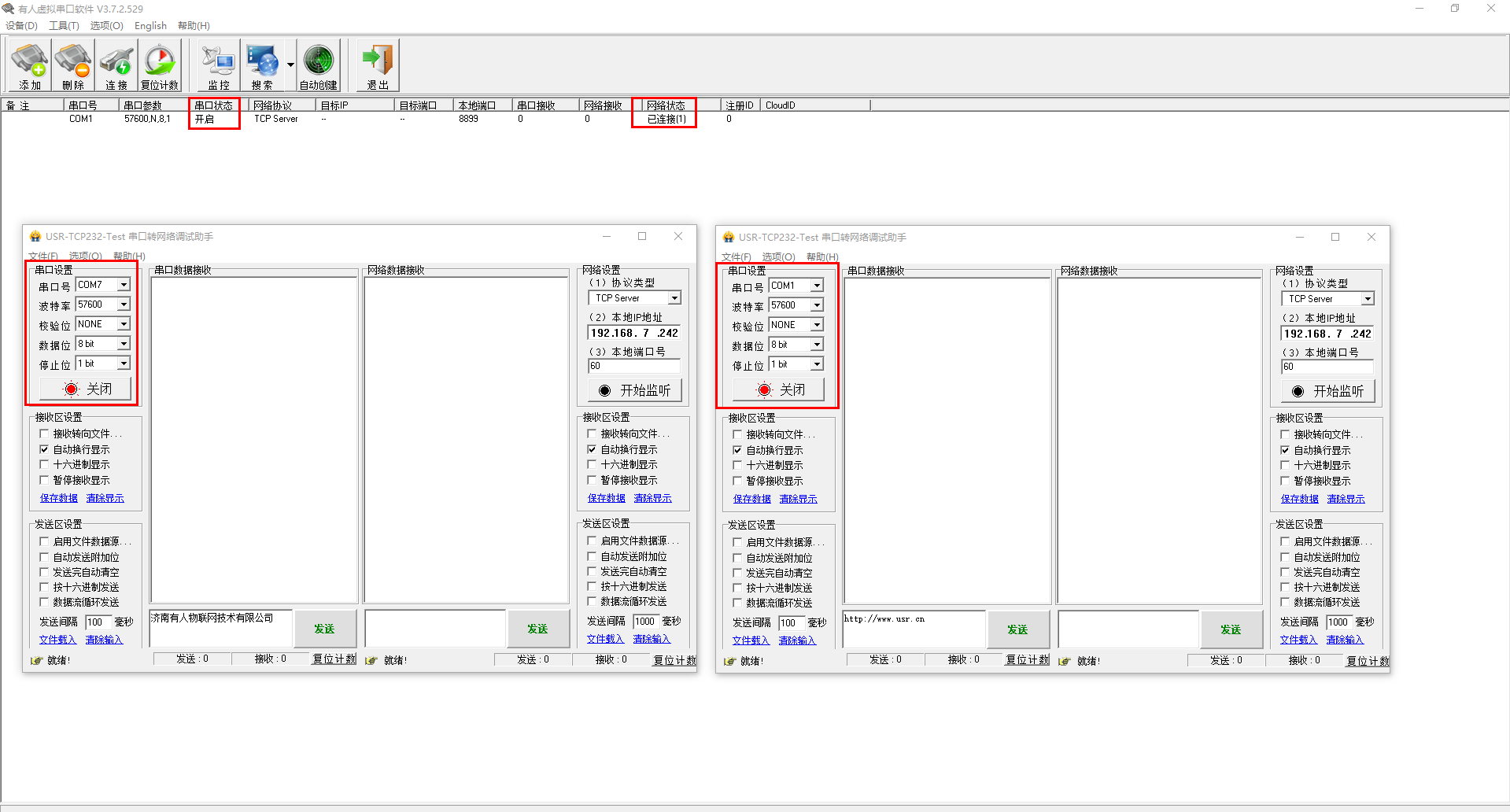

4、使用兩個串口助手，打開實際串口和虛擬串口，然后相互發送數據。

六、USR-W610做TCP server和虛擬串口TCP client通訊

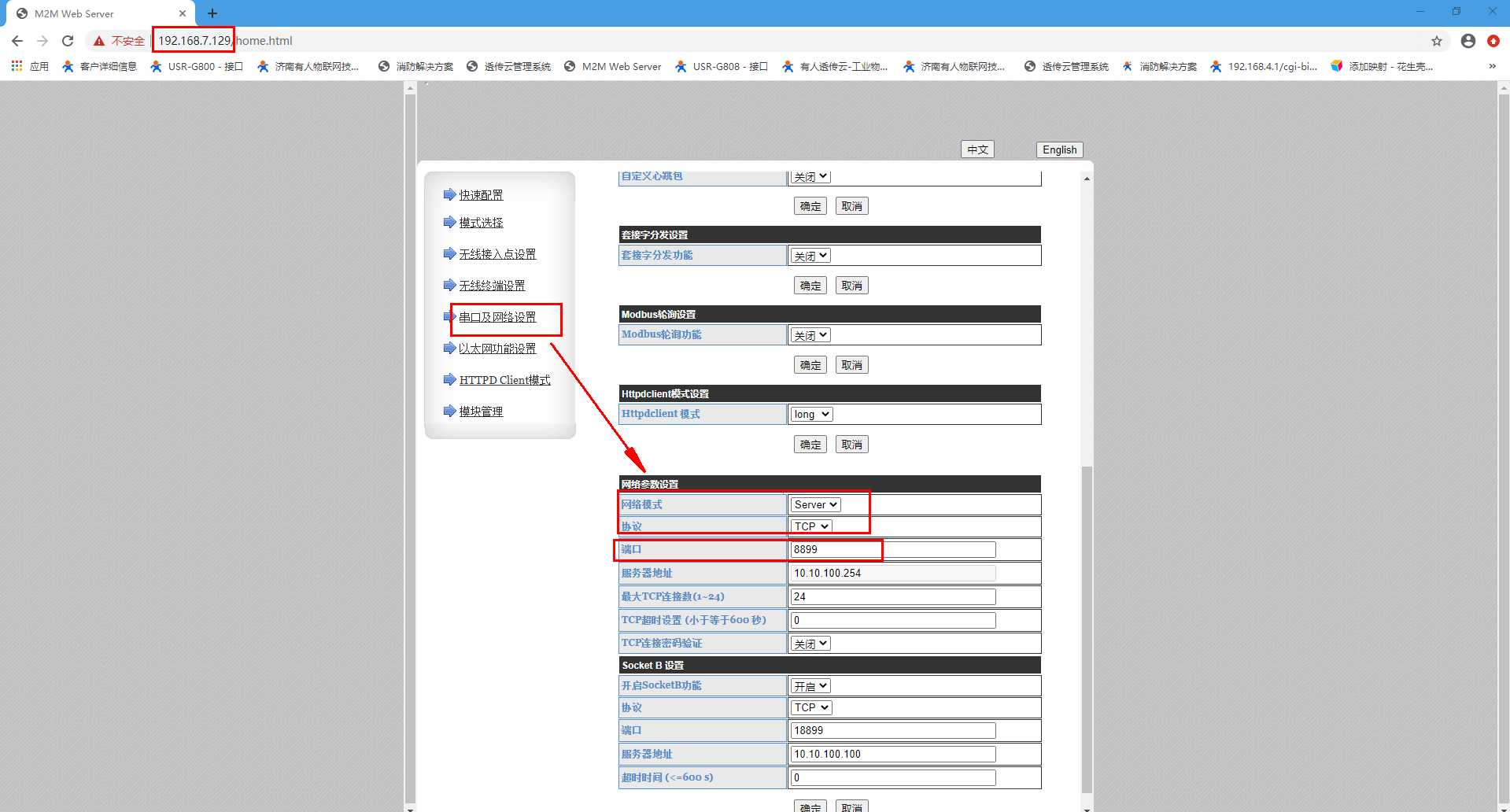

1、USR-W610修改網絡協議做TCP server，端口8899 ，網頁確定，保存重啟USR-W610。

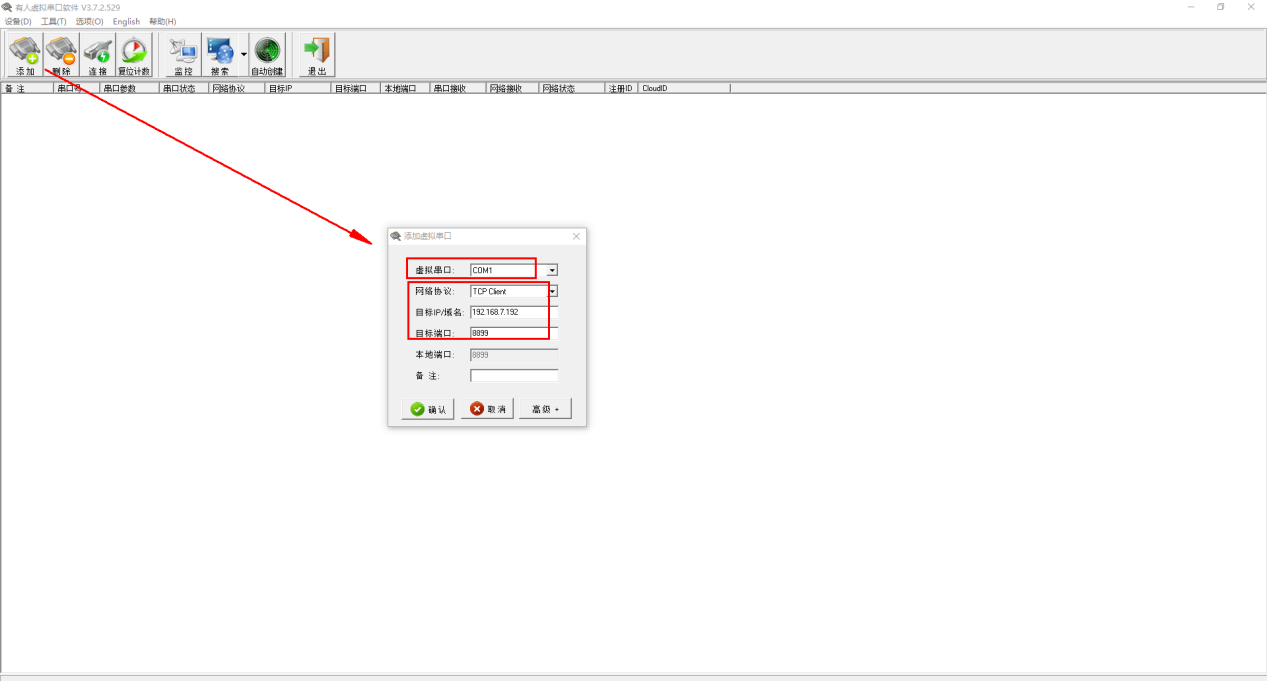

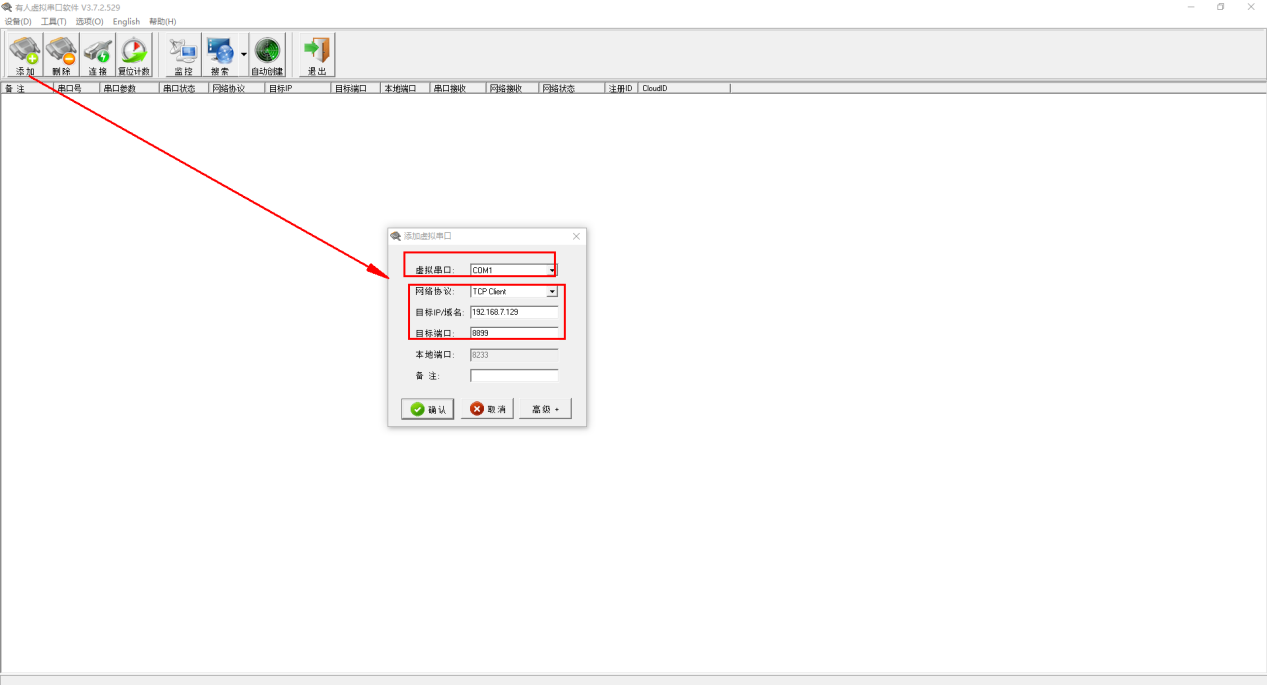

2、虛擬串口軟件，添加一個虛擬串口，網絡協議用TCP client，目標IP填USR-W610的IP：192.168.7.192，目標端口8899,點擊確認，添加成功。

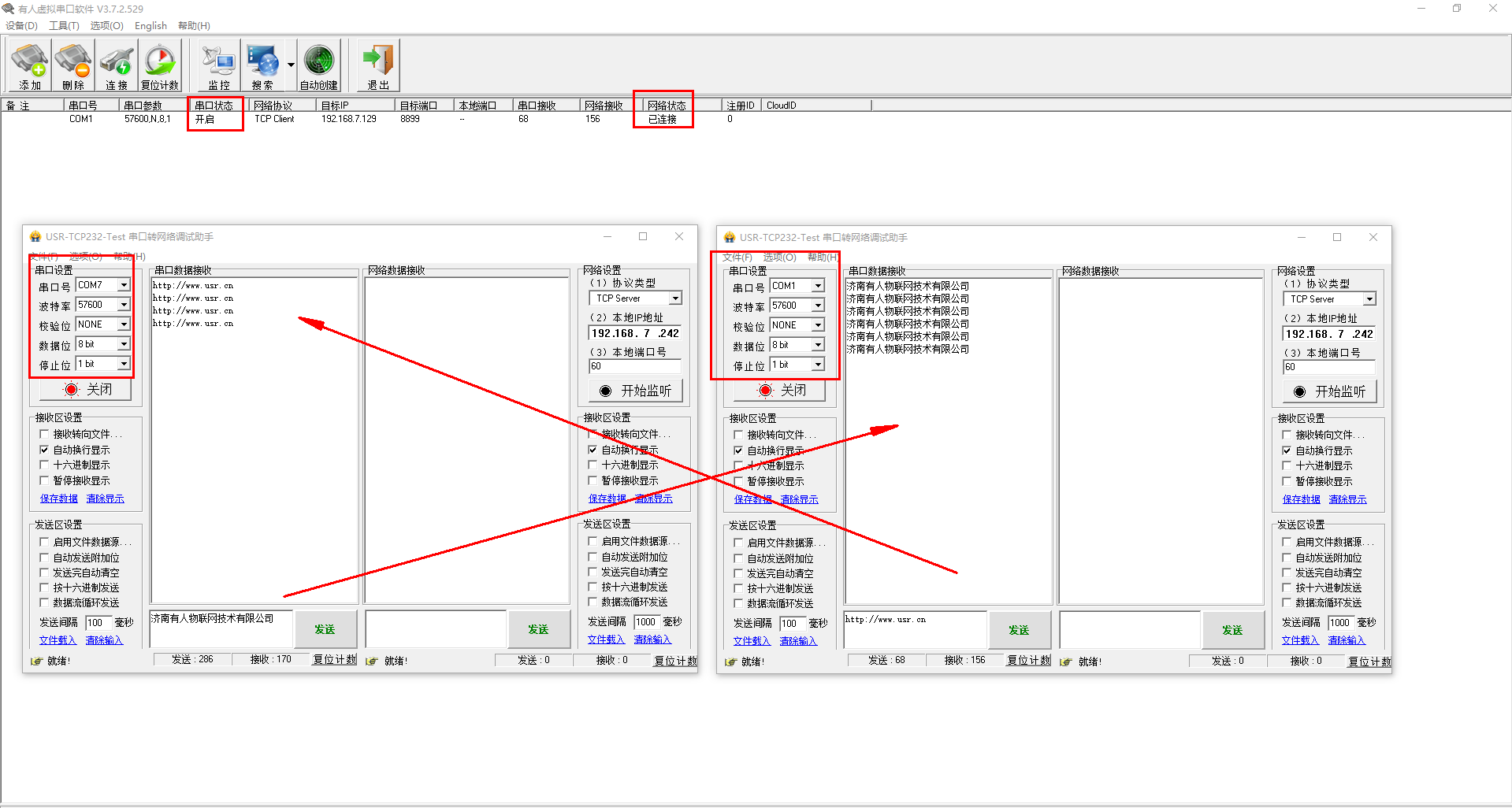

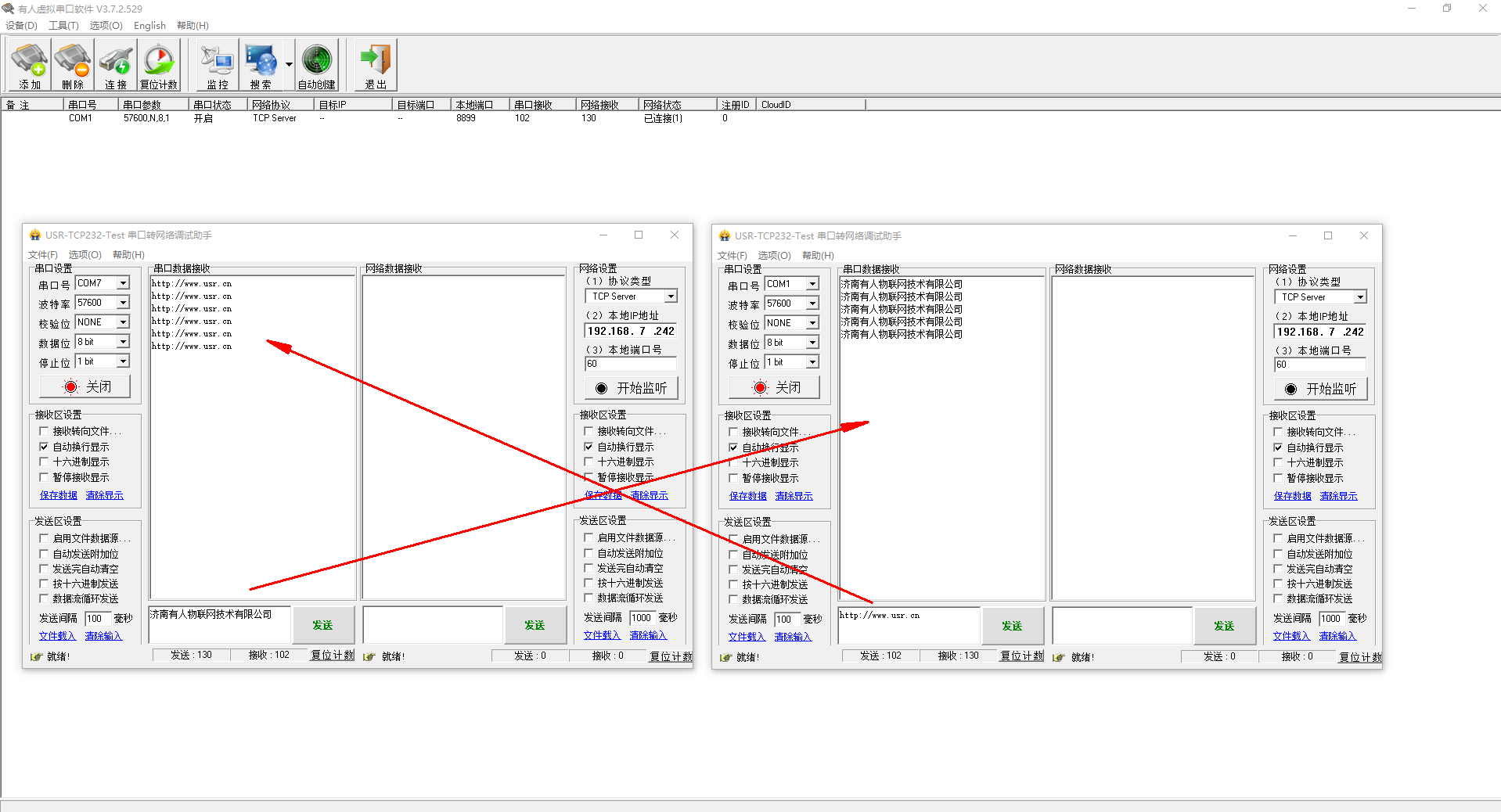

3、使用兩個串口助手，打開實際串口和虛擬串口，然后相互發送數據。

編寫人：金志方 編寫日期：2024-07-02

審核人：金志方 審核日期：2024-07-02

訂正版本：V1.0 訂正內容：初稿
