USR-K7串口做主機MODBUS網關功能示例

一、資料下載

USR-K7 說明書下載鏈接：http://www.xyglz.cn/Download/1322.html

USR-K7 AT指令集官網下載鏈接：http://www.xyglz.cn/Download/296.html

USR-K7 設置軟件官網下載鏈接：http://www.xyglz.cn/Download/230.html

USR-KX-EVK 評估板http://www.xyglz.cn/Product/151.html

網絡調試助手 串口調試助手二合一：http://www.xyglz.cn/Download/843.html

MODBUS SLAVE和MODBUS POLL軟件可以百度下載。

二、硬件連接

1、所需物品

USR-K7 產品 1臺

USR-KX-EVK 評估板 1個

12V電源適配器 1個

超五類網線 1根

筆記本電腦 1臺

USR-RS232串口線1條

2、硬件連接

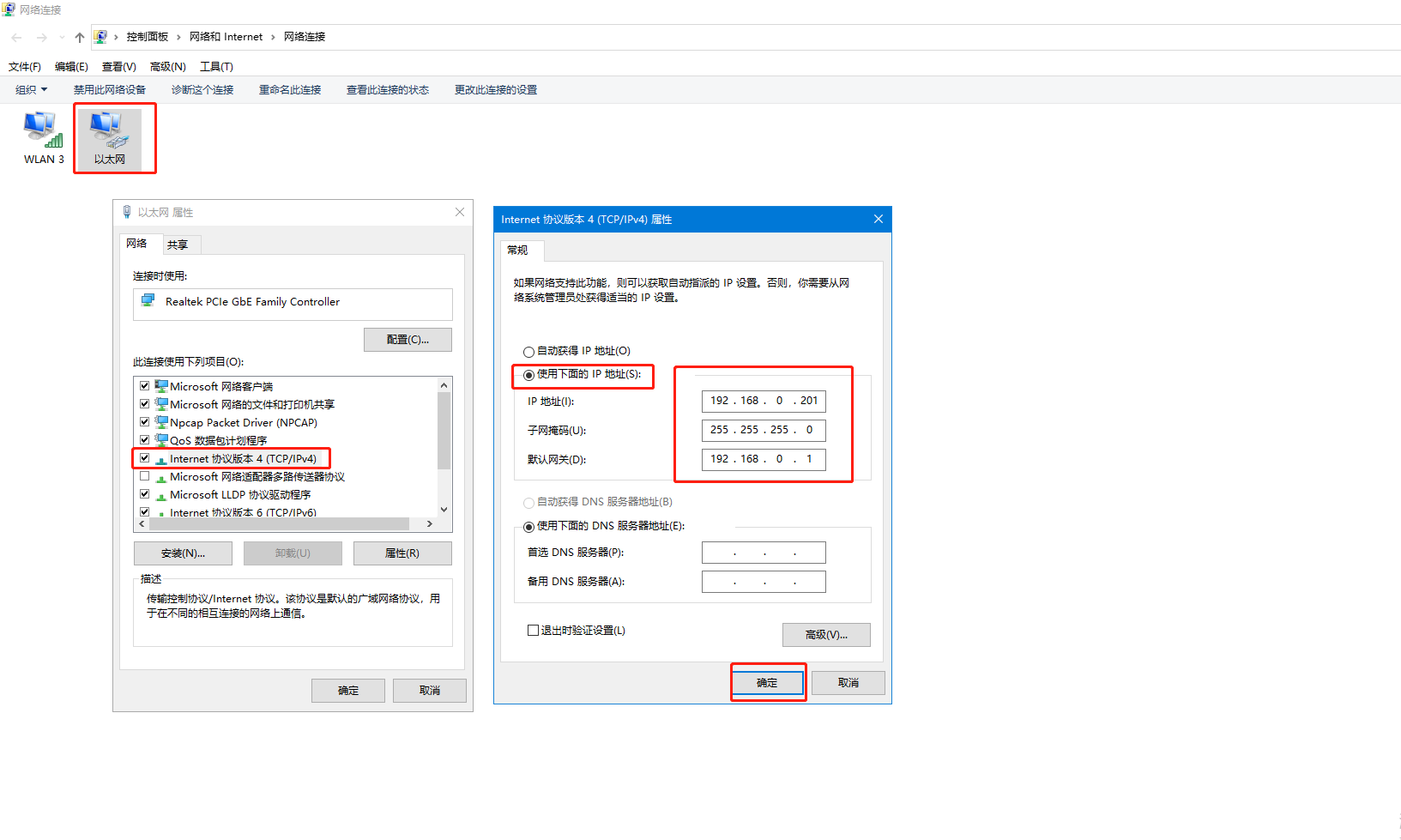

USR-K7 放在評估板上網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網，評估板的串口接USB-RS232串口線，然后評估板接12V電源適配器上電。

電腦提前下載打開M4設置軟件和網絡調試助手。

電腦關閉防火墻，禁用其他網卡。

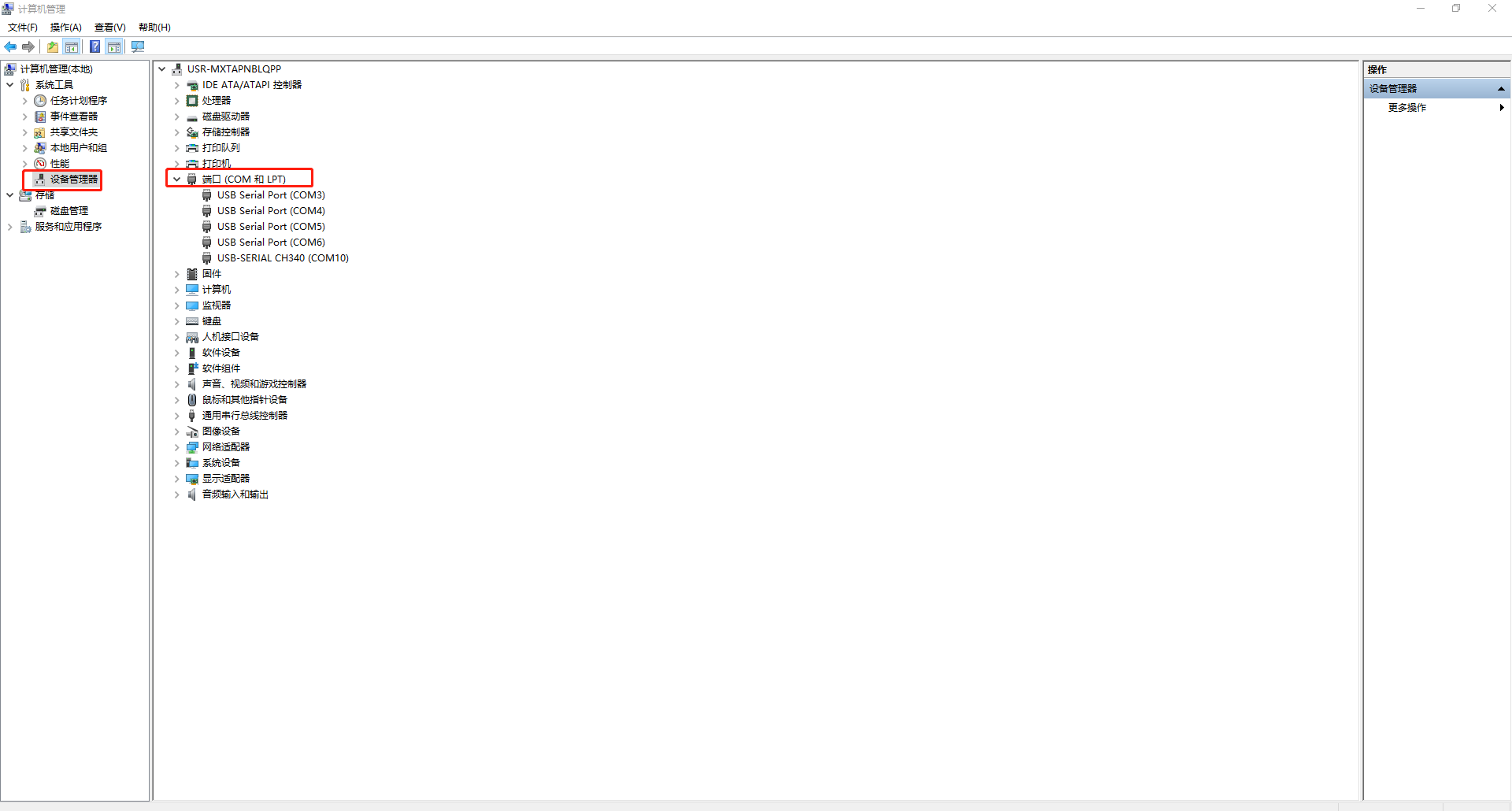

3、確認串口線的串口號

三、USR-K7參數設置

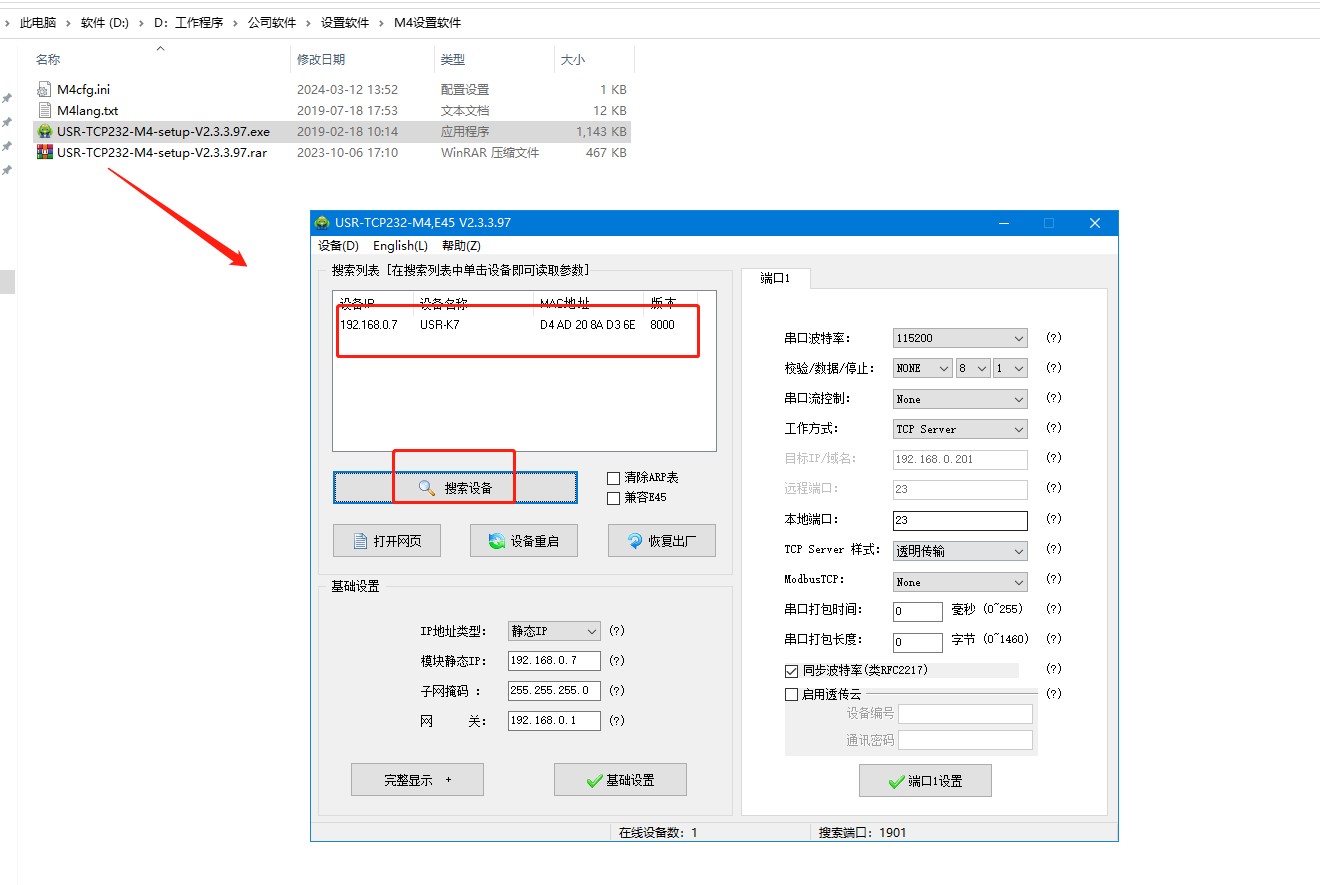

1、局域網搜索USR-K7 IP

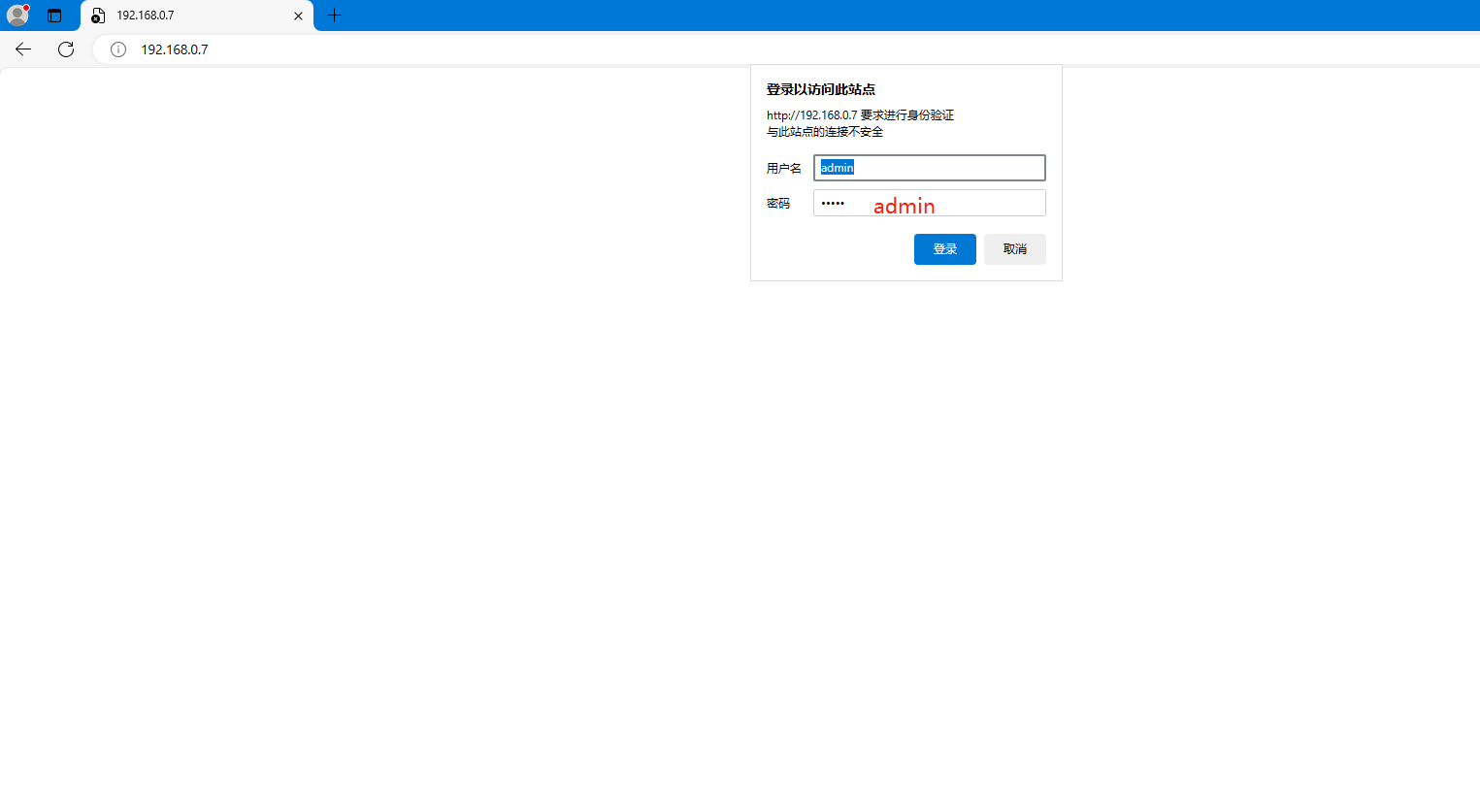

USR-K7和電腦網線直連，打開M4軟件，搜到USR-K7的IP。瀏覽器輸入IP，登陸K7網頁，用戶名和密碼都是admin。

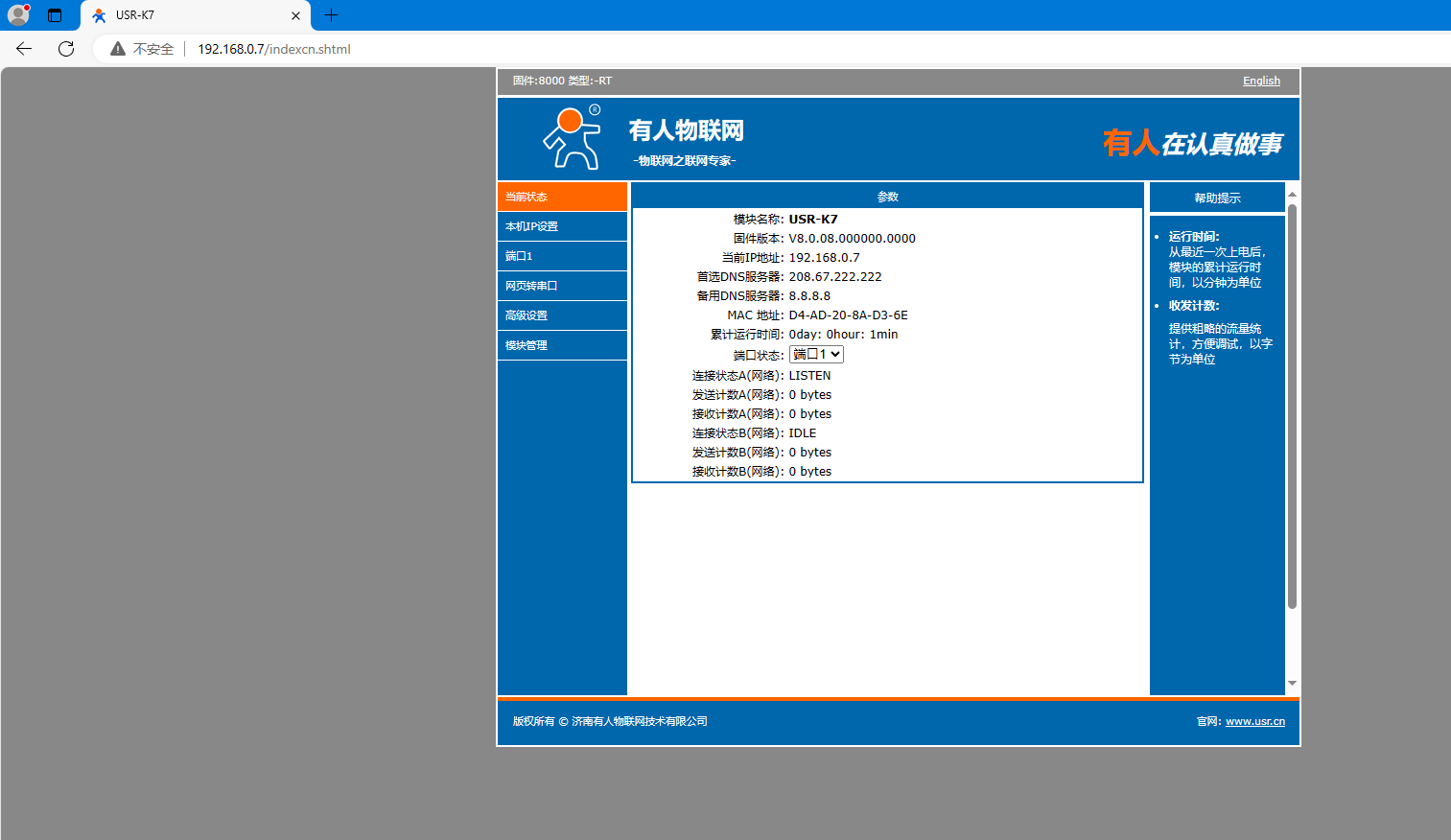

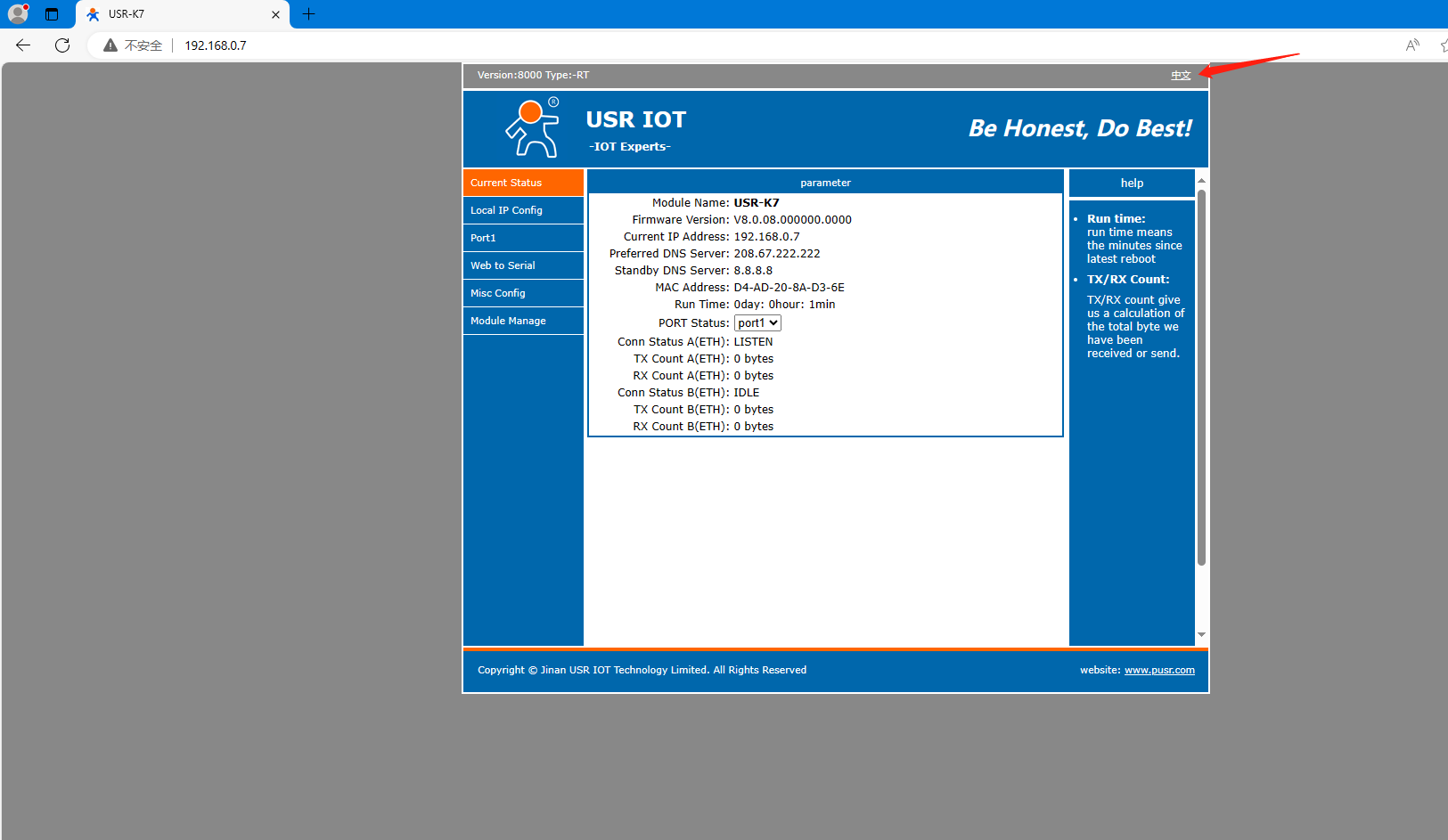

2、USR-K7網頁切換中文顯示

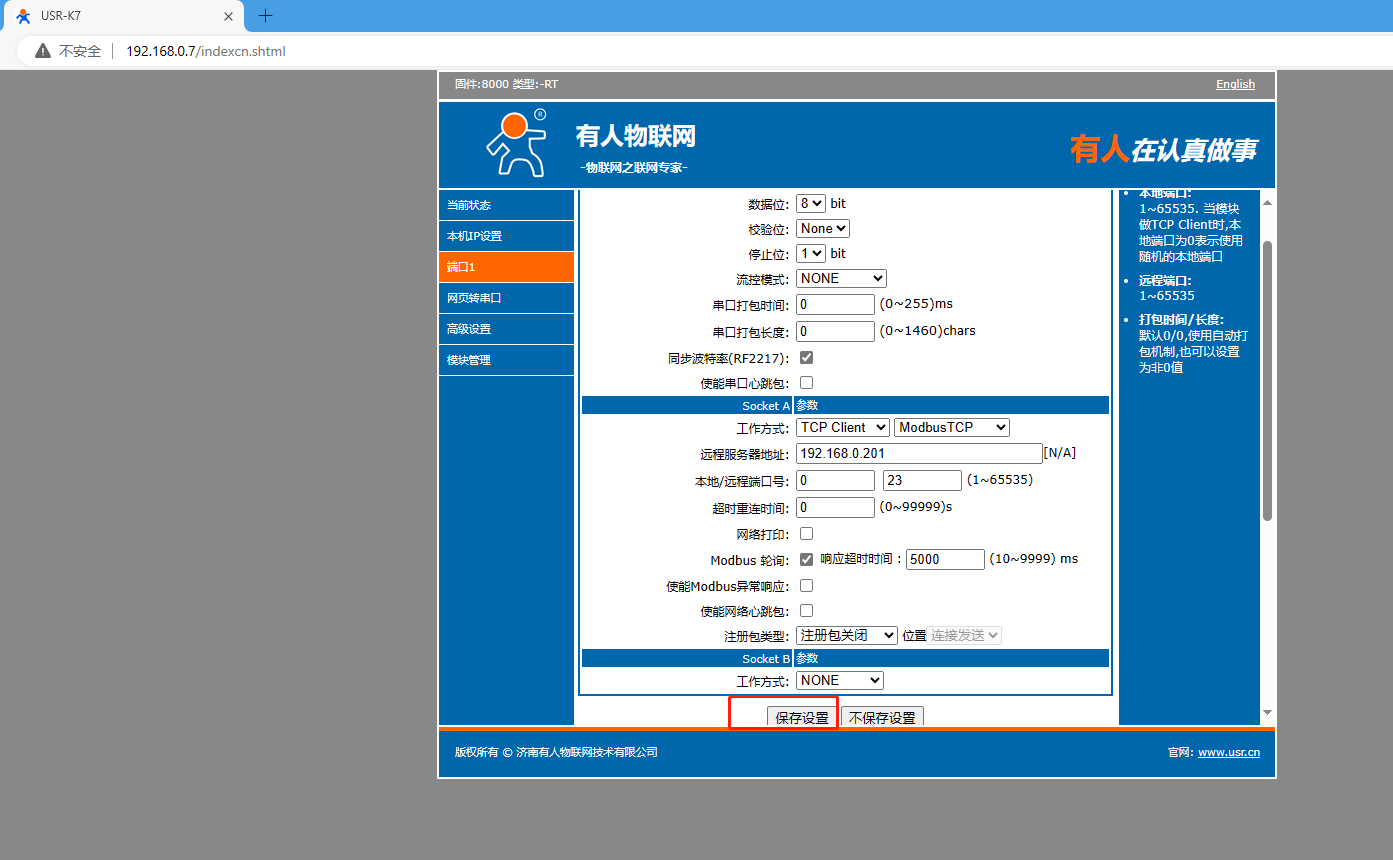

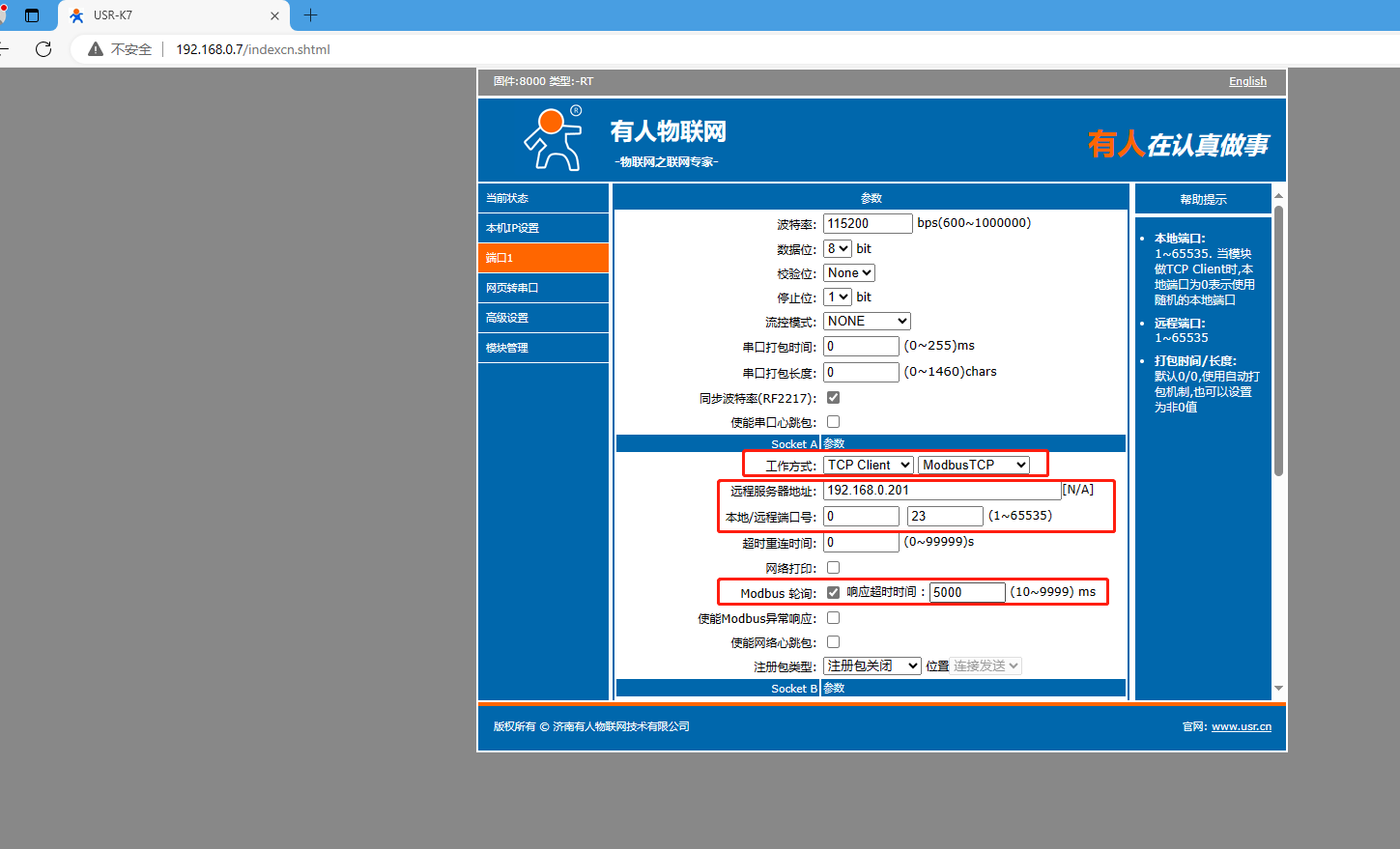

3、設置端口1參數

（1）端口1參數波特率是默認115200，NONE，8,1

（2）Socket 參數設置：

工作方式：TCP client 后面的NONE改為Modbus TCP

遠程服務器地址(填連接的電腦IP）：192.168.0.201

遠程端口：23

Modbus 輪詢功能勾選，響應超時時間設置5000ms

點擊保存設置

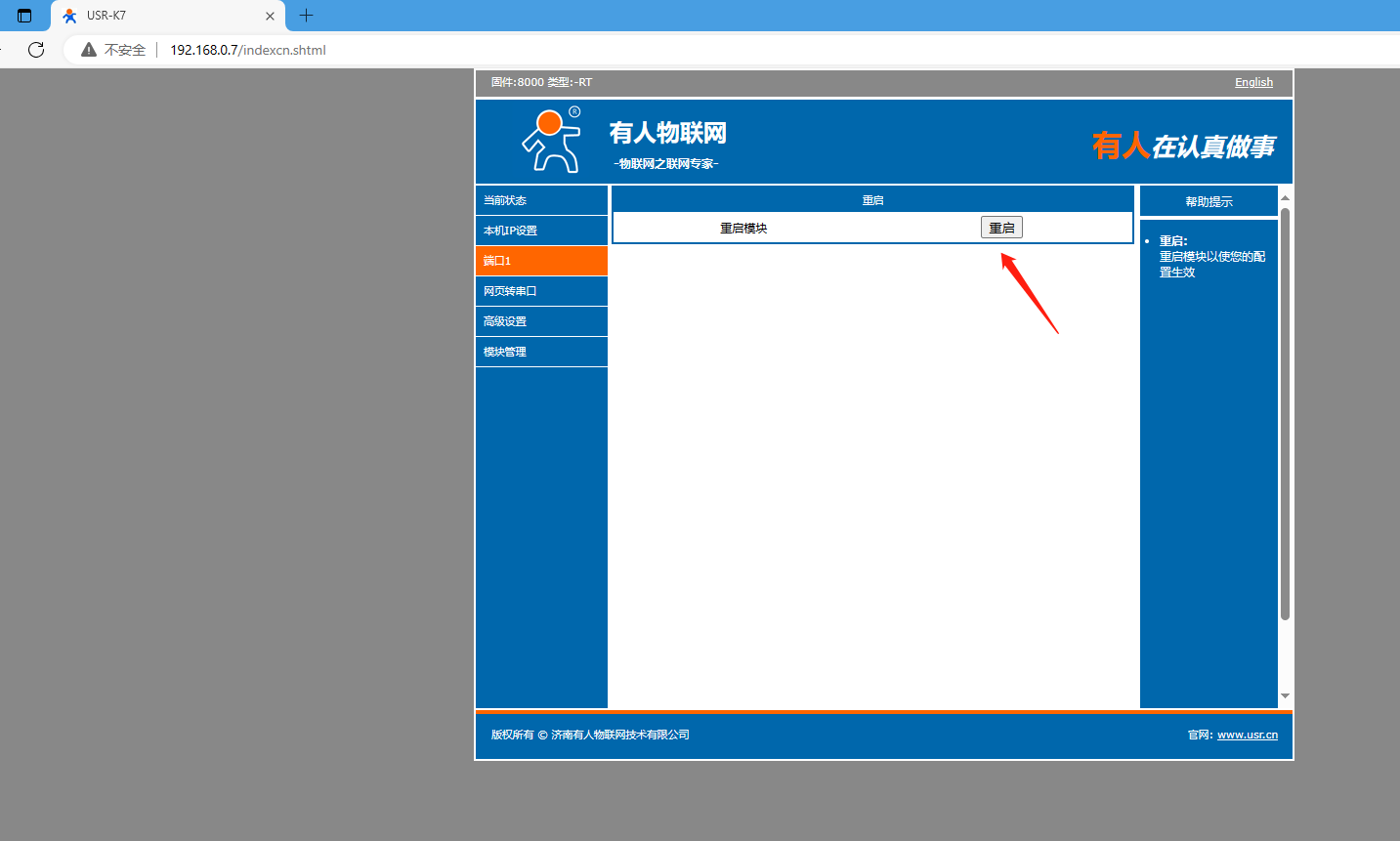

（3）最后點擊重啟

四、MODBUS軟件設置

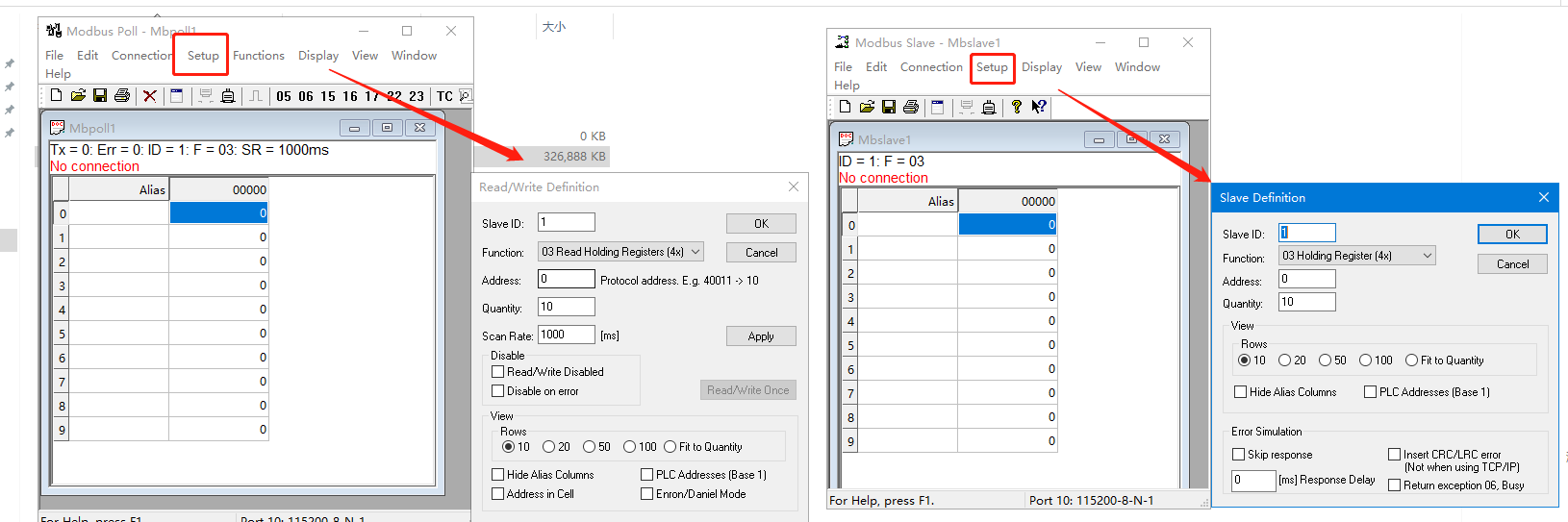

1、MODBUS軟件的 Setup設置

（1）在USR-K7串口線接的電腦上安裝Modbus Poll軟件，點擊Setup

Slave ID：1（從機地址測試用1）

Function: 03（讀寄存器功能碼）

Address：0（寄存器起始地址用0）

Quantity：10（從起始地址開始寄存器地址數量）

Scan Rate：1000ms（采集周期1s）

（2）打開MODBUS SLAVE軟件，點擊Setup

Slave ID：1（從機地址測試用1）

Function: 03（讀寄存器功能碼）

Address：0（寄存器起始地址用0）

Quantity：10（從起始地址開始寄存器地址數量）

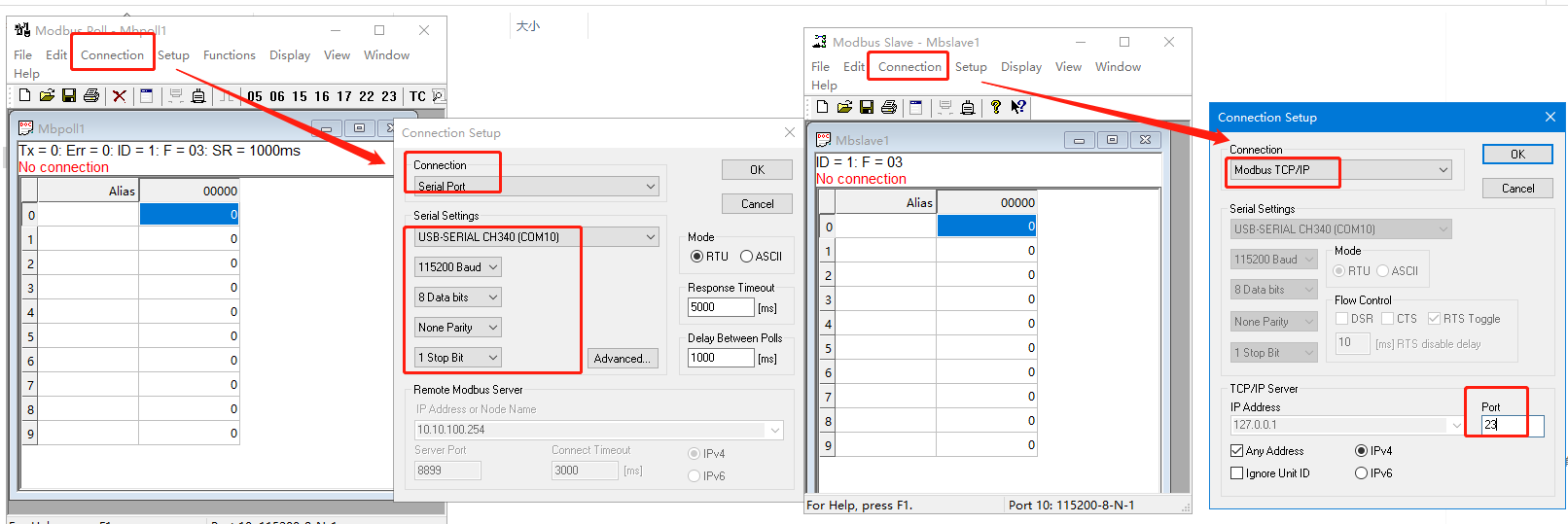

2、MODBUS軟件的 Connection設置

（1）Modbus Poll軟件，點擊Connection，選擇Serial Port，選擇對應的COM口COM10，對應USR-K7的串口參數115200，最后點擊OK。

（2）Modbus Slave軟件，點擊Connection，選擇Modbus TCP/IP，Port端口23。最后點擊OK。

五、協議轉換通訊測試

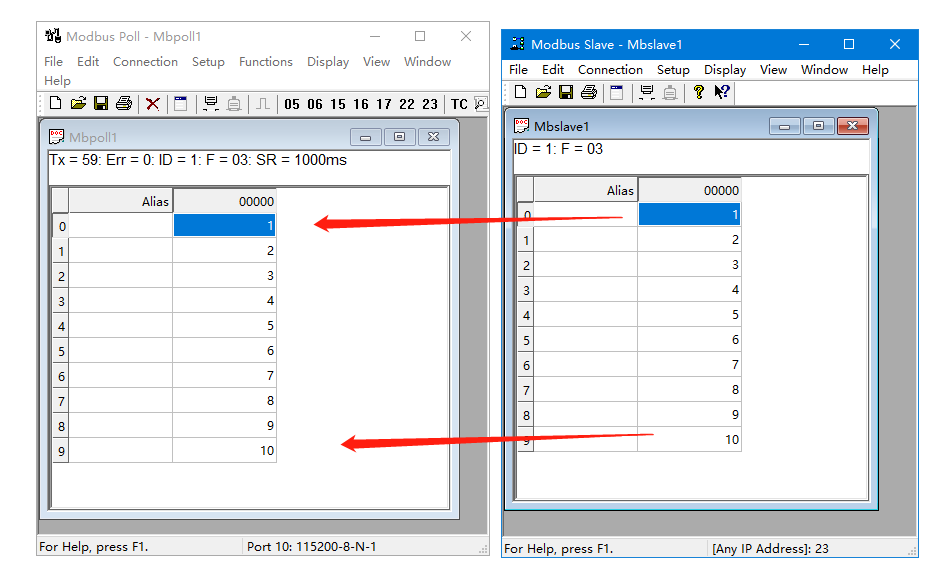

1、改變MODBUS SLAVE寄存器地址里面的數據，對應寄存器地址的MODBUS POLL軟件可以正常讀取。

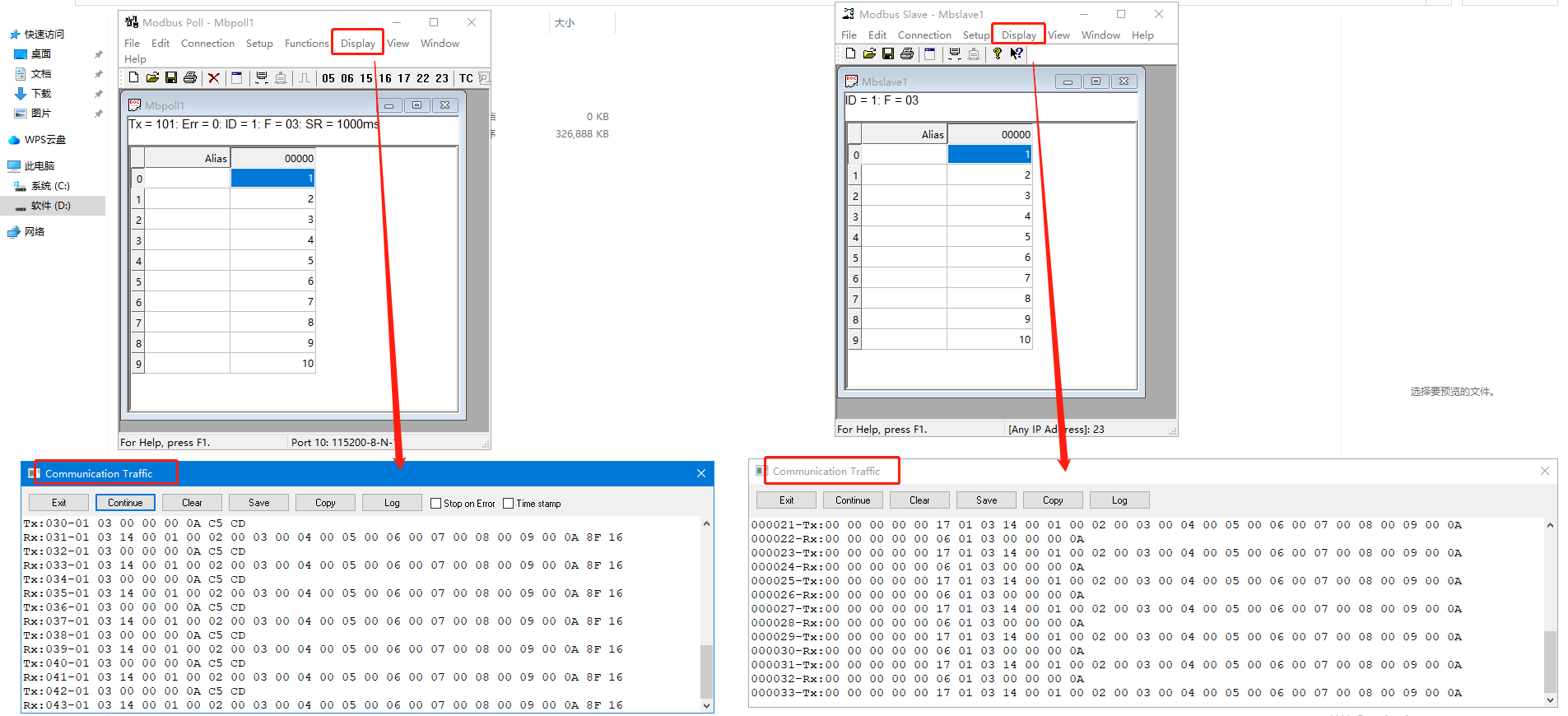

2、數據監控，MODBUS POLL和MODBUS SLAVE，都點擊Display,找到Communication Traffic，點開就可以看到后臺數據。

MODBUS POLL軟件端是MODBUS RTU協議格式數據，MODBUS SLAVE軟件端是MODBUS TCP協議格式數據。

編寫人：金志方 編寫日期：2024-05-22

審核人：金志方 審核日期：2024-05-22

訂正版本：V1.0 訂正內容：初稿
