一、資料下載

USR-G776 說明書官網下載鏈接：http://www.xyglz.cn/Download/806.html

USR-G776 規格書官網下載鏈接： http://www.xyglz.cn/Download/808.html

USR-G776 軟件設計手冊官網下載連接： http://www.xyglz.cn/Download/807.html

USR-G776 設置軟件官網下載鏈接： http://www.xyglz.cn/Download/814.html

有人虛擬串口軟件V3.7.2.529官網下載鏈接：http://www.xyglz.cn/Download/31.html

二、硬件連接

1、所需物品

USR-G776 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

SIM卡 1張

筆記本電腦 1臺

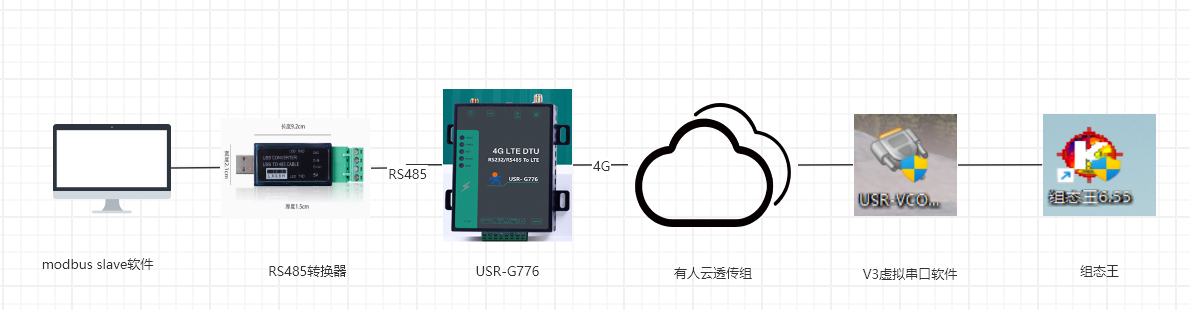

2、硬件連接

USR-G776的RS485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、USR-G776云端參數設置

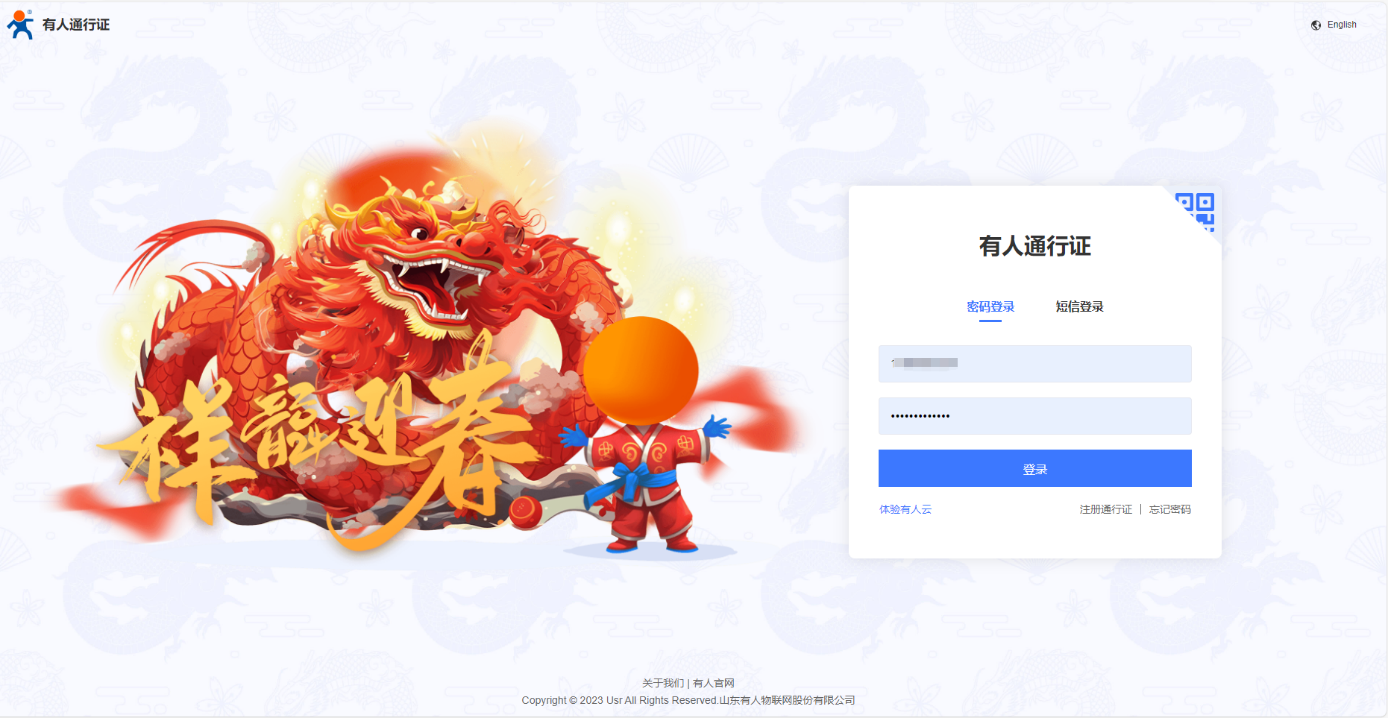

登錄有人云：https://account.usr.cn/#/login?type=mp_scada

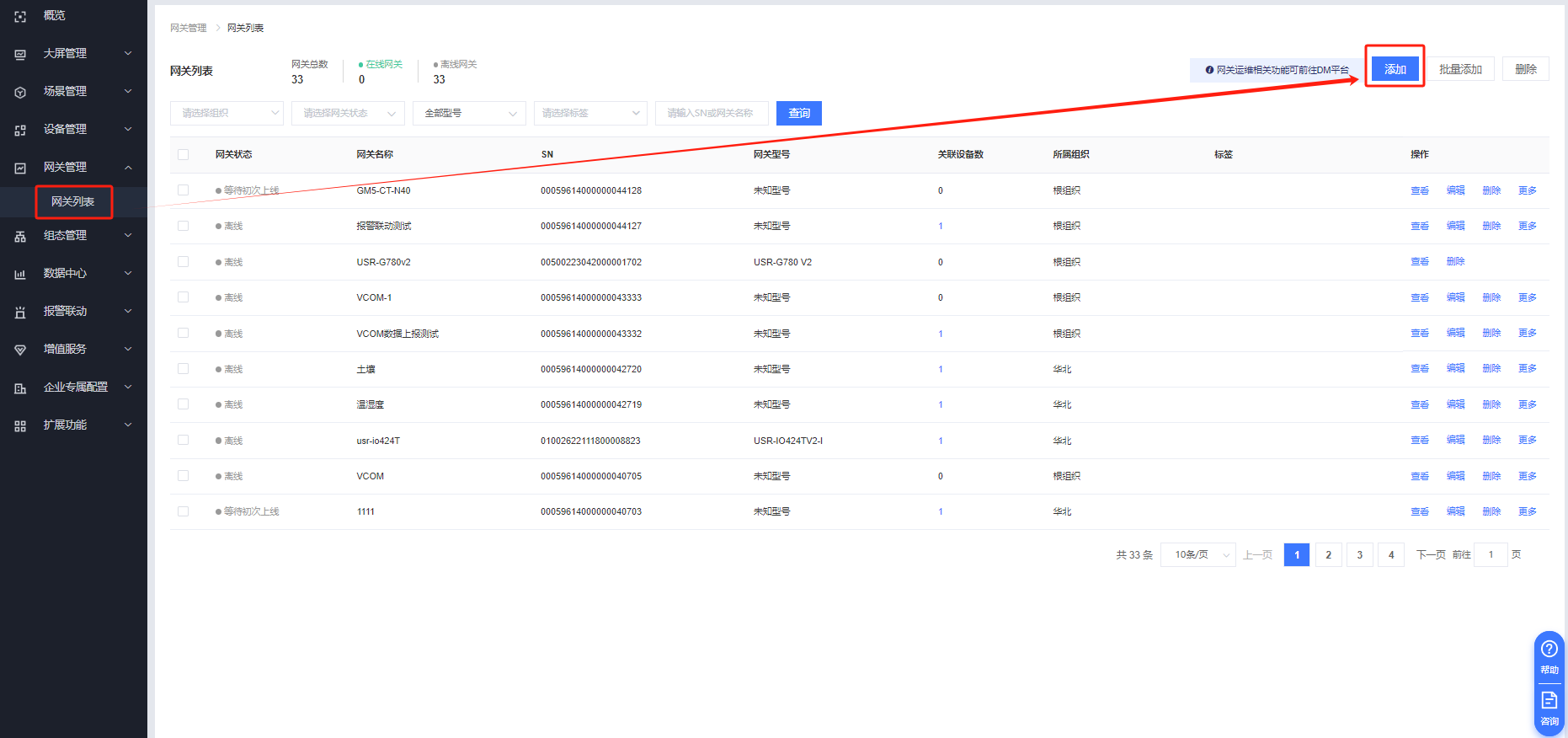

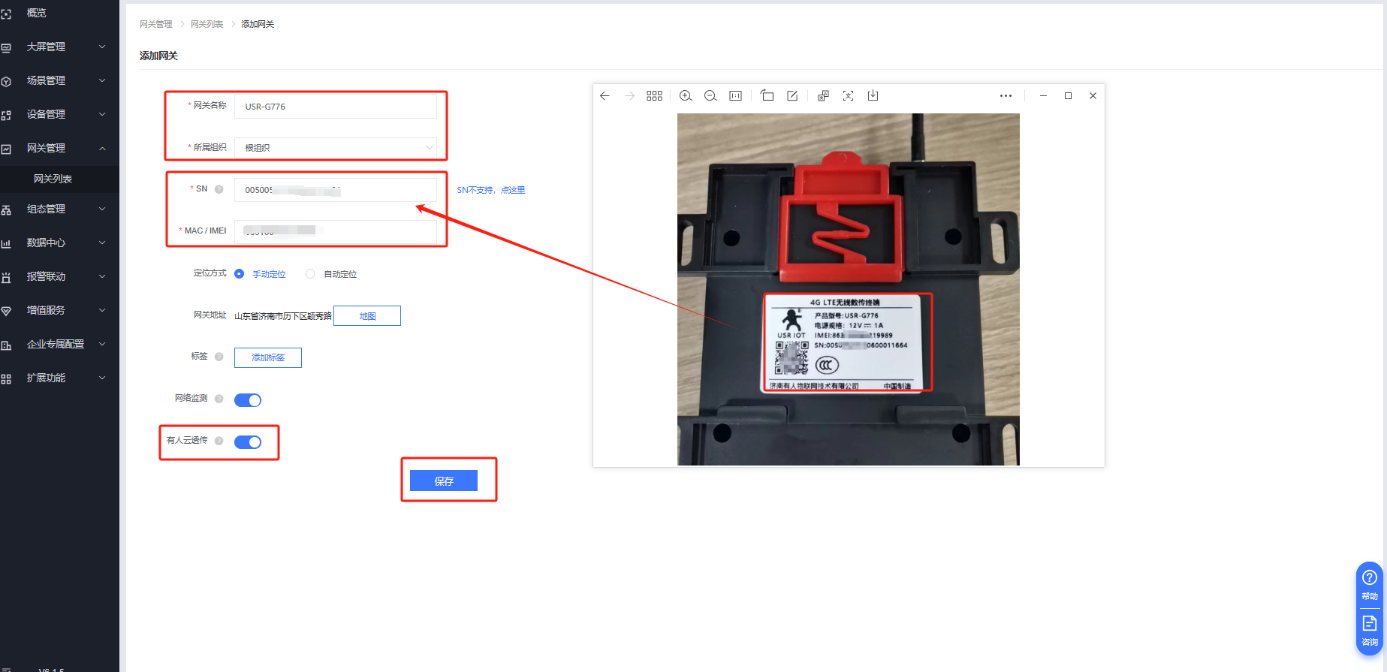

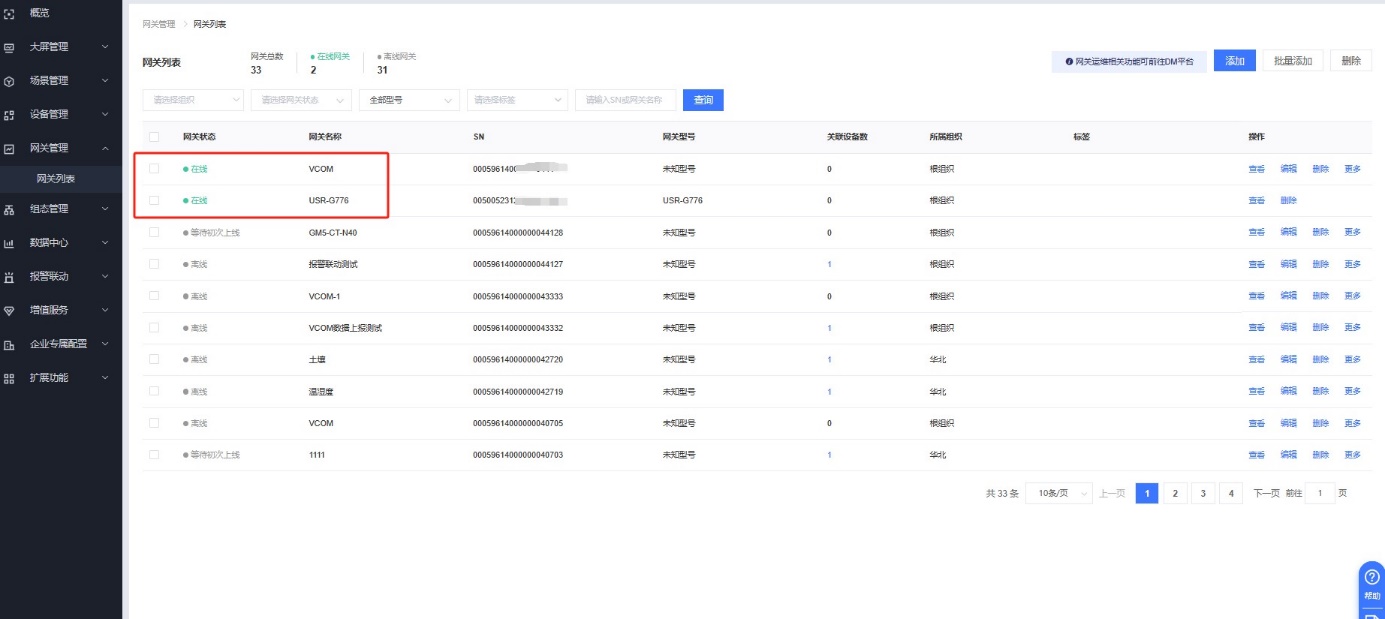

網關管理---網關列表---添加

填入U(xiǎn)SR-G776背面的IMEI 和SN信息，開啟有人云透?jìng)鳌?/span>

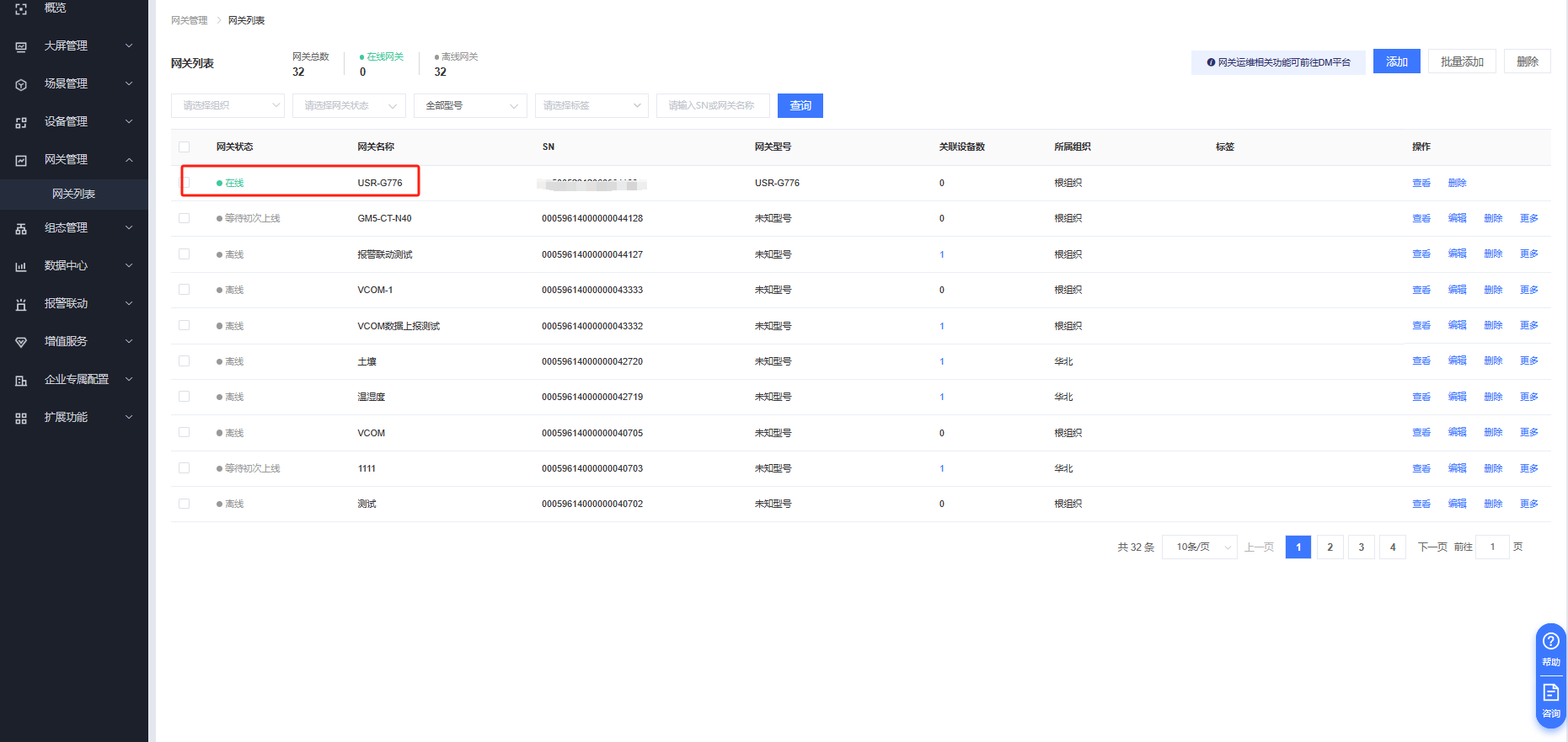

給USR-G776插上SIM卡，接入12V電源和天線，等待1分鐘即可看到USR-G776在有人云端在線。

2、虛擬串口軟件上云參數設置

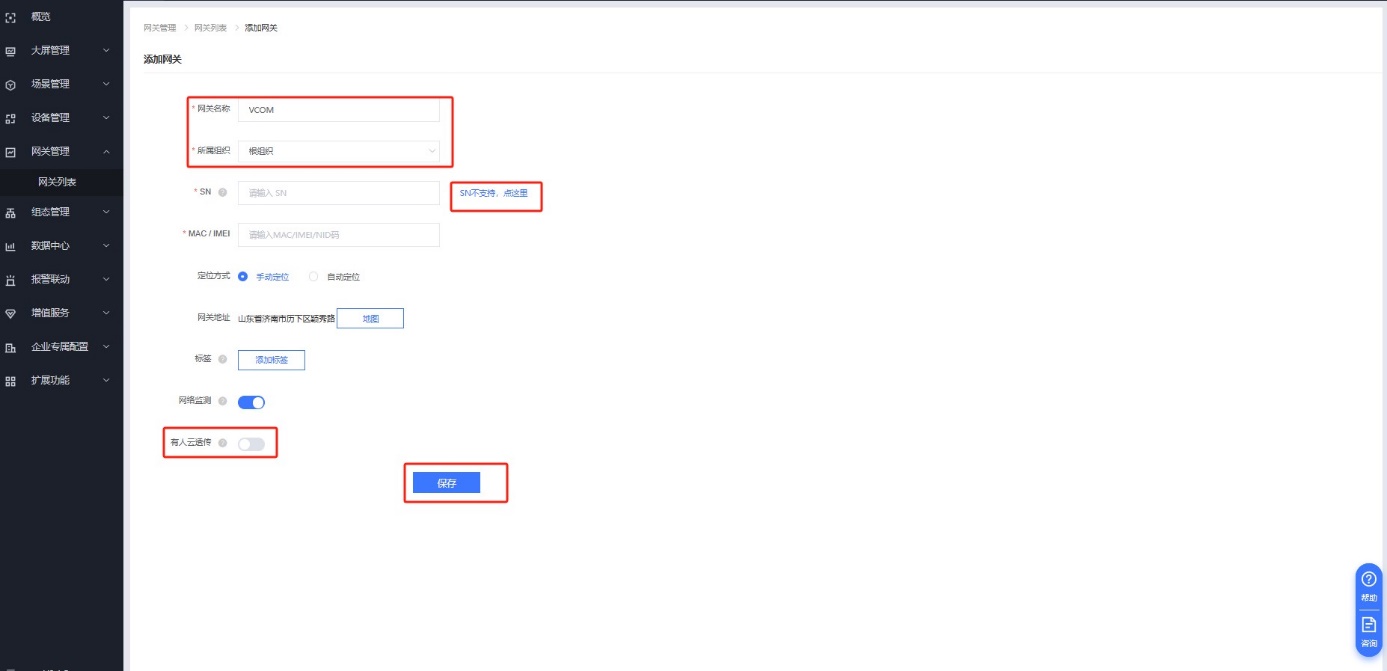

網關管理---網關列表---添加，選擇“SN不支持，點這里”方式添加VCOM,開啟有人云透?jìng)鞴δ堋?/span>

打開虛擬串口軟件，創建一個虛擬串口COM7 填入有人云給虛擬串口分配的接入地址和ID密碼

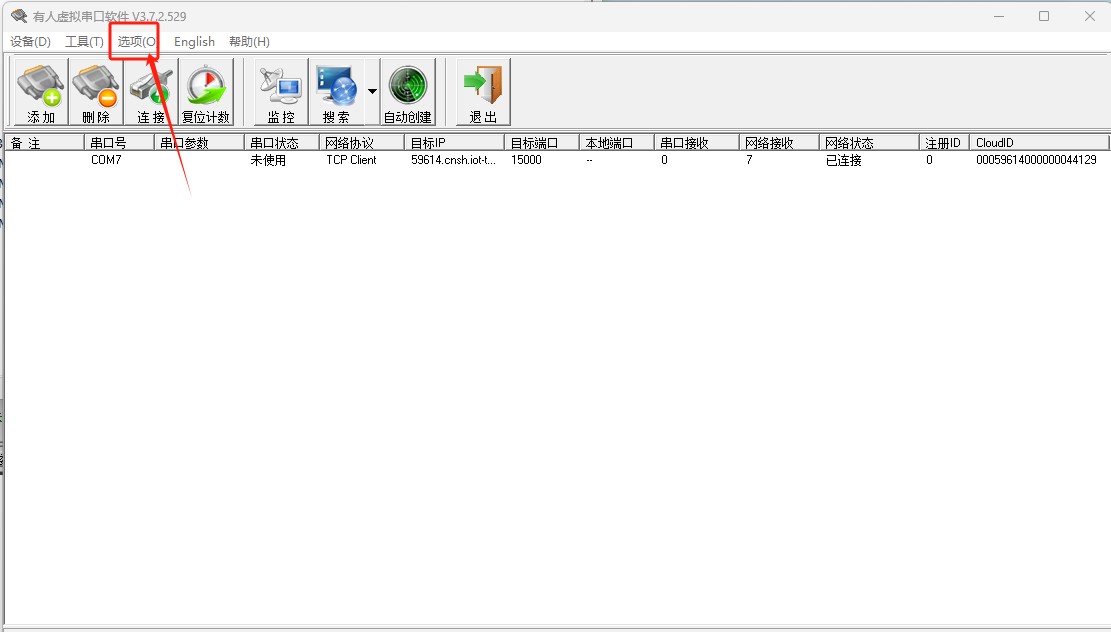

注意需要關閉虛擬串口軟件的波特率自適應功能：選項—同步波特率（類RFC2217）

即可看到虛擬串口在有人云端在線。

3、創建有人云透?jìng)鹘M

有人云---擴展功能---功能中心---啟用透?jìng)鞴芾?/span>

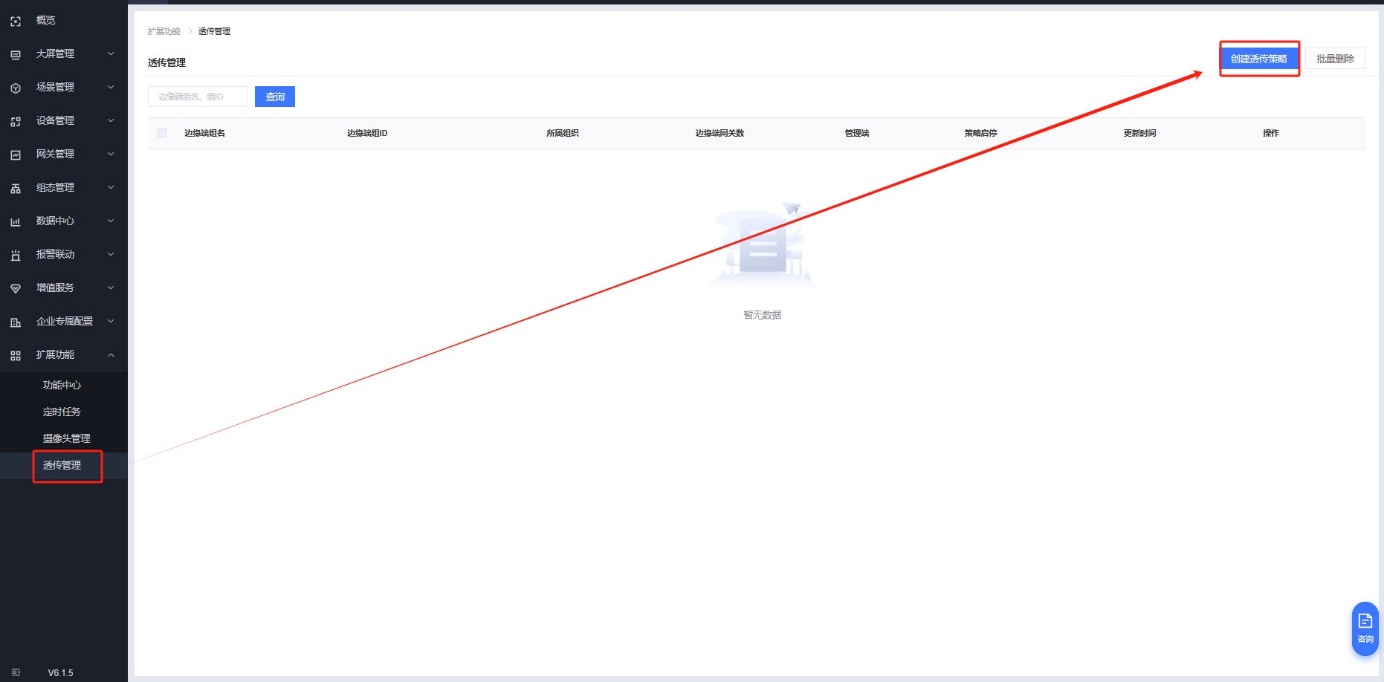

擴展功能---透?jìng)鞴芾?--創建透?jìng)鞑呗?/span>

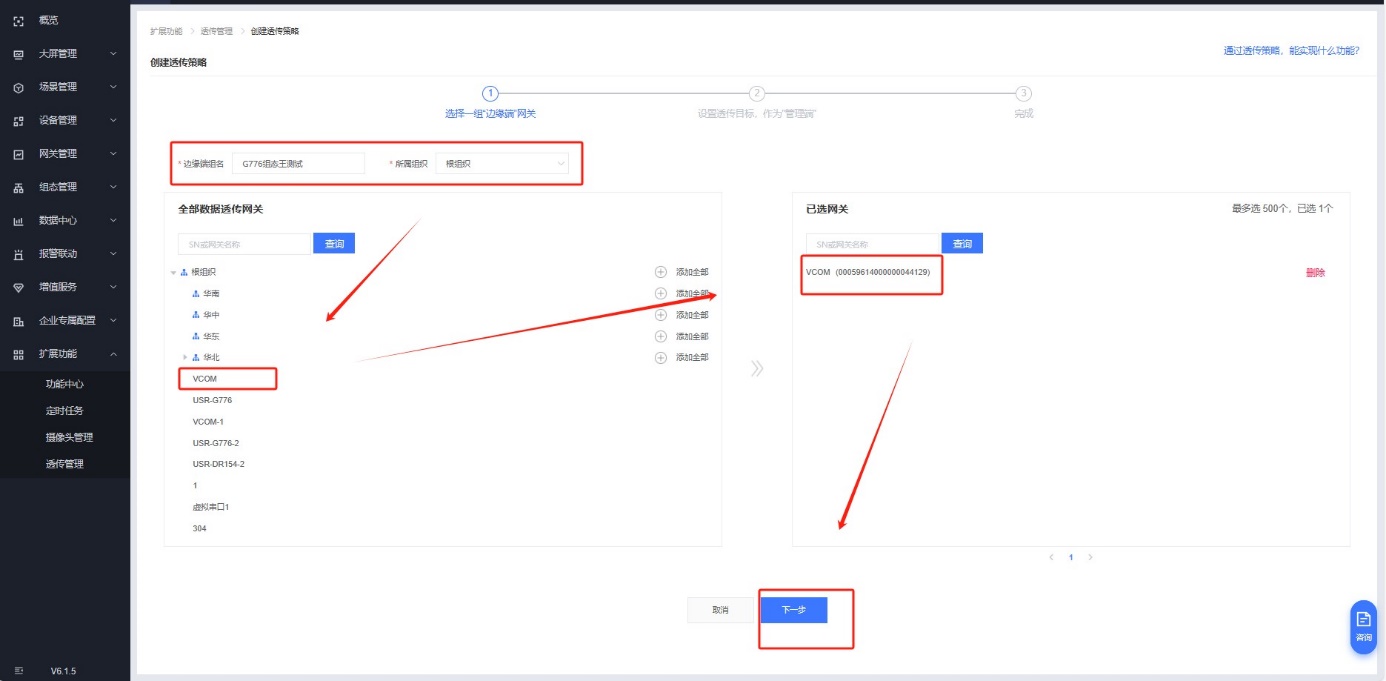

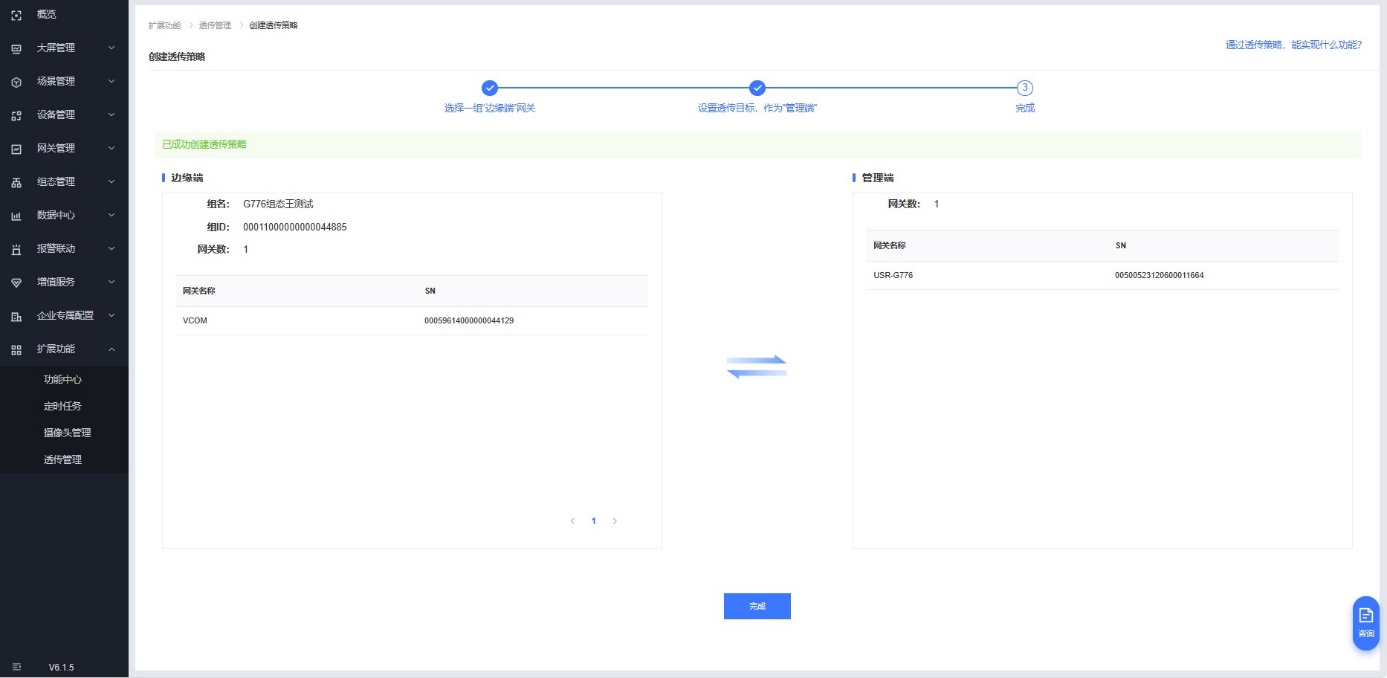

填入邊緣端信息，下一步

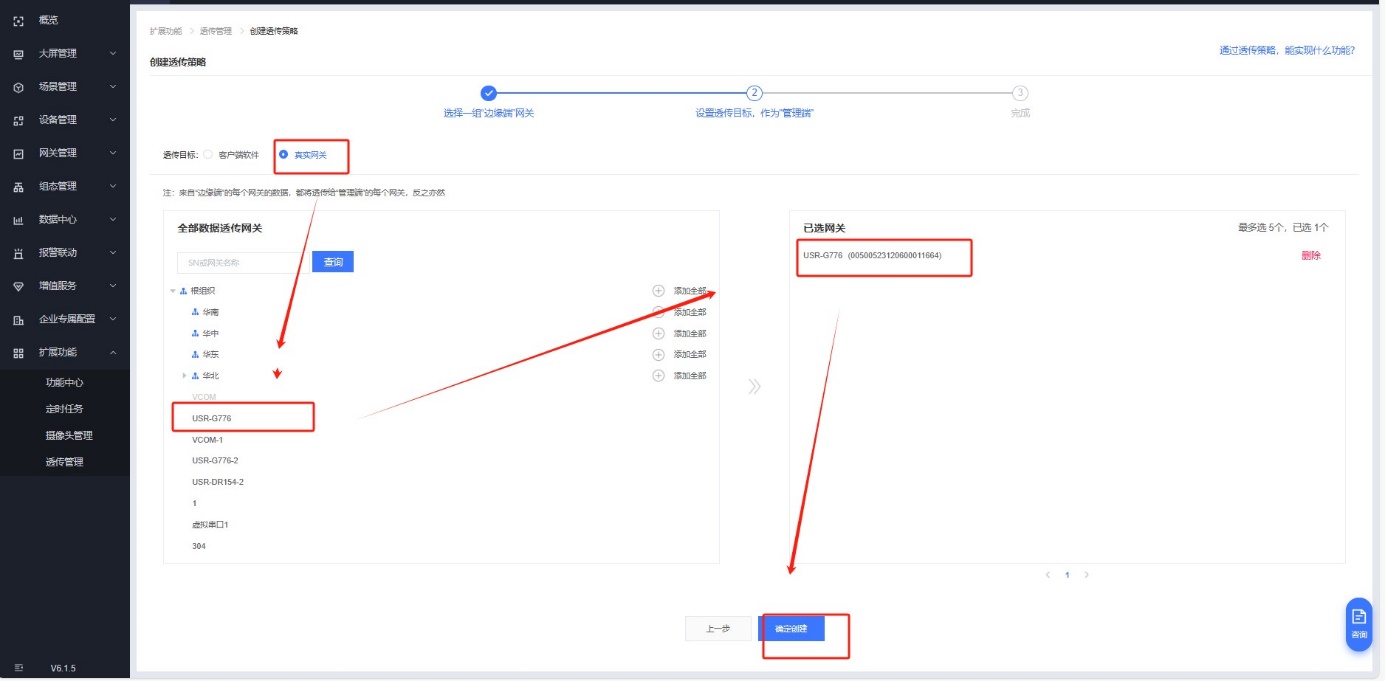

填入管理端信息，選擇真實網關。

透?jìng)鹘M創建完畢

4、組態王參數設置

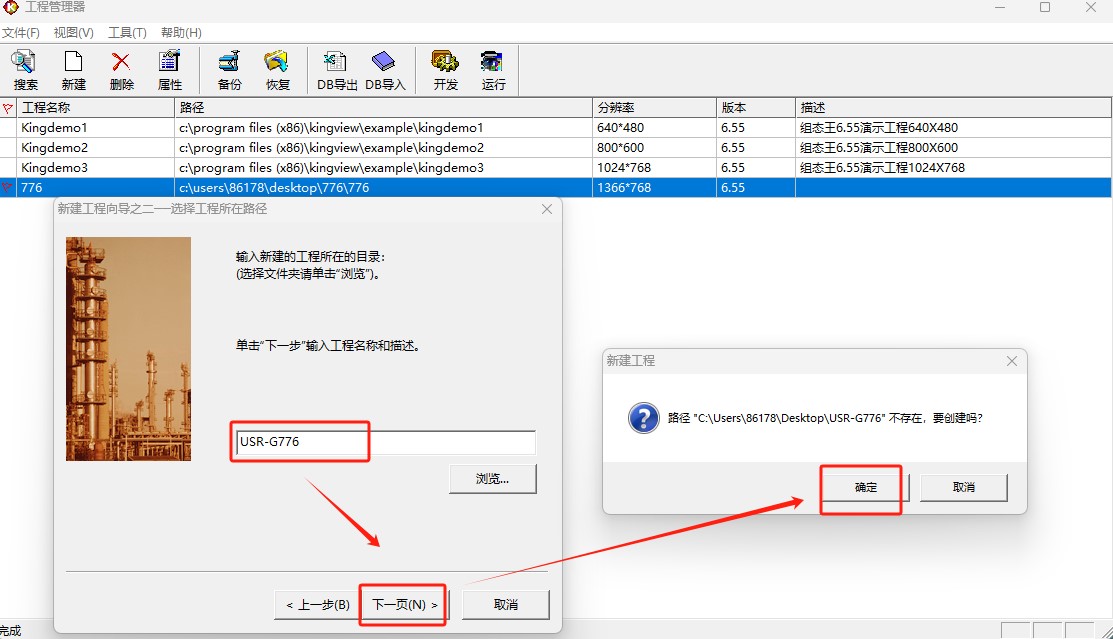

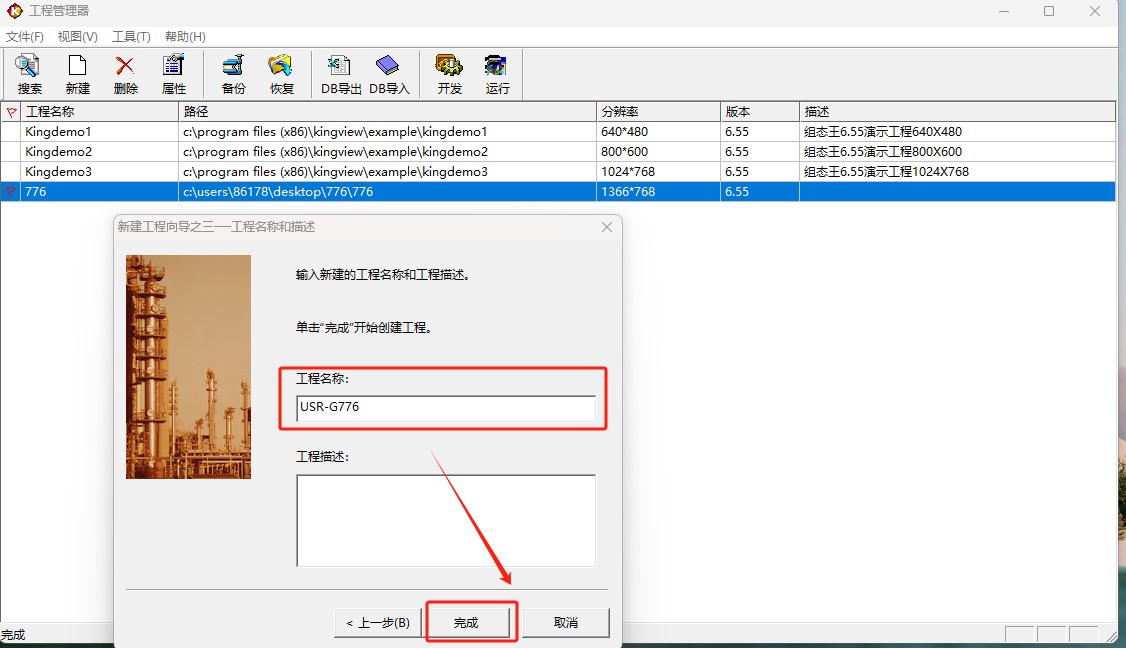

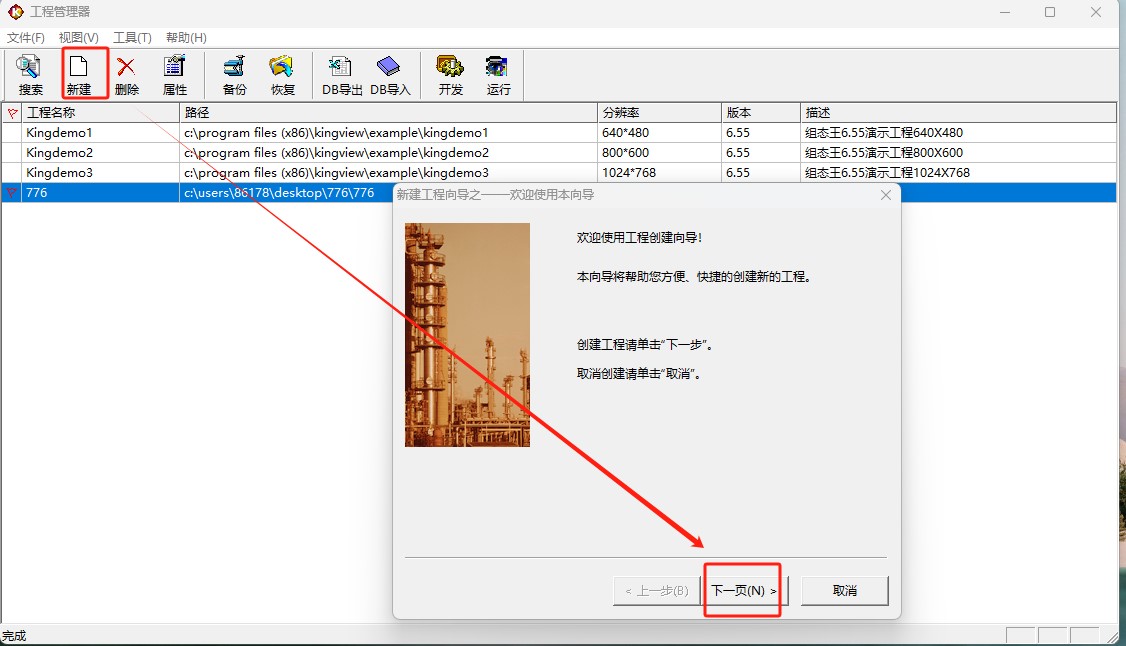

打開組態王軟件，新建工程

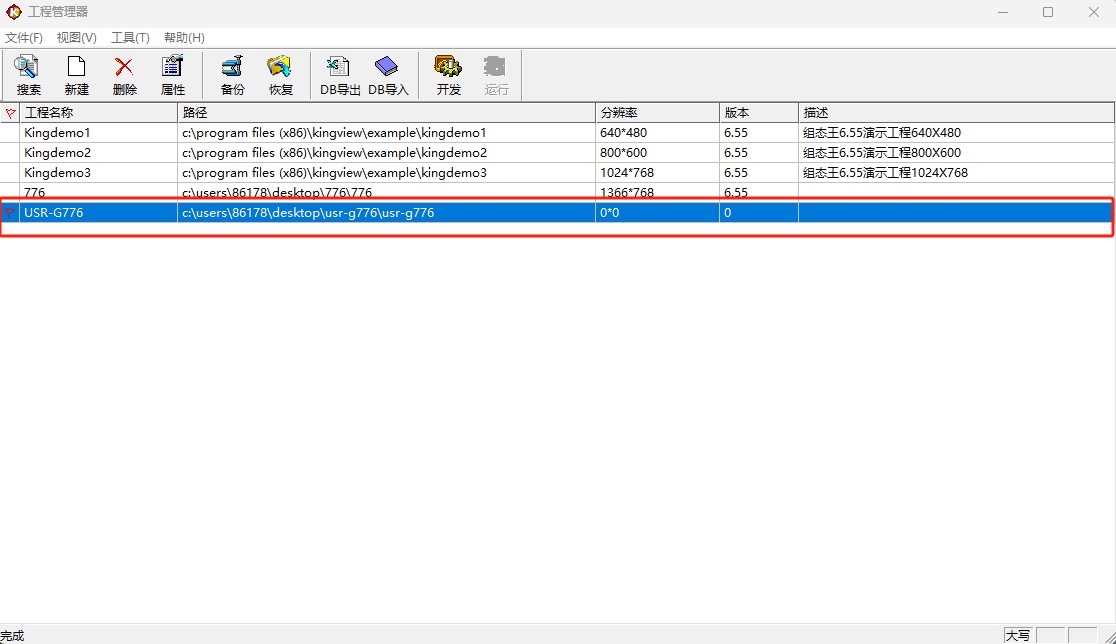

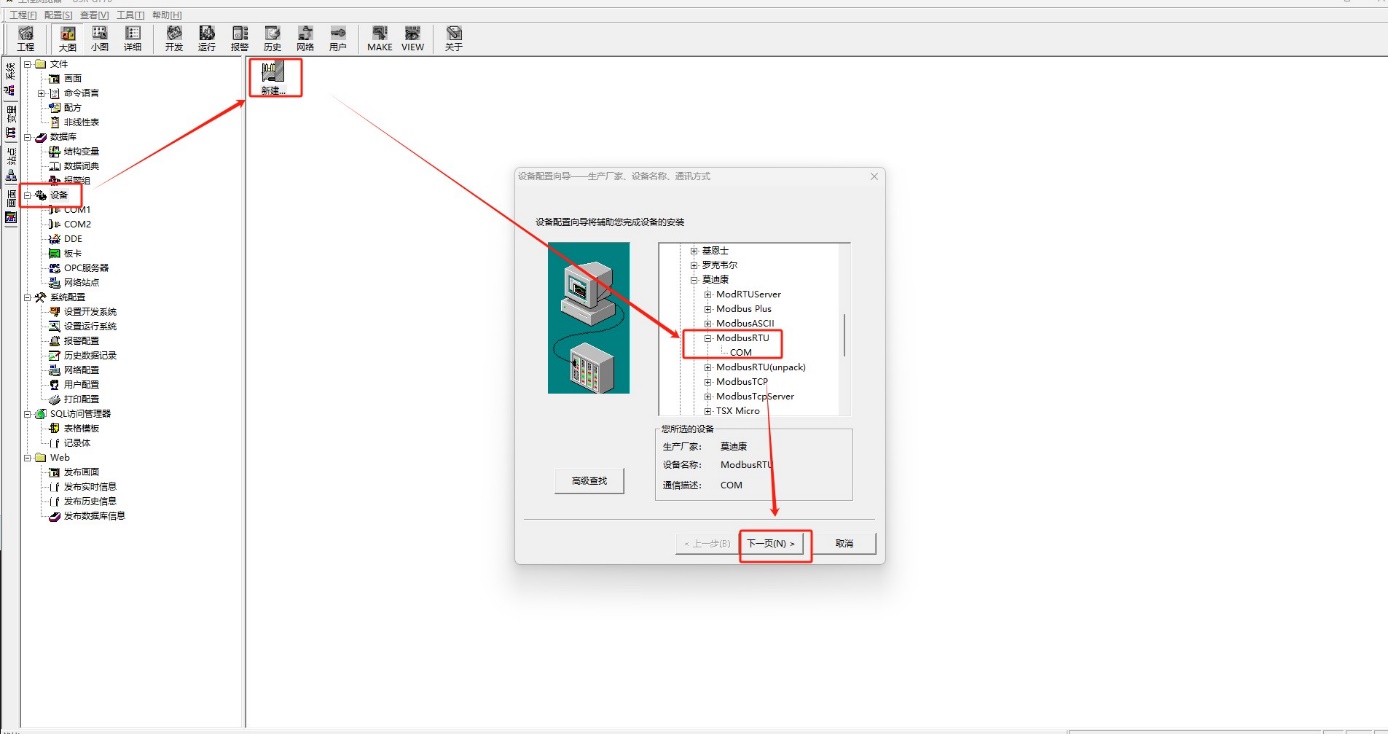

雙擊工程進入配置頁面：設備---新建---PLC---莫迪康---modbus rtu---COM

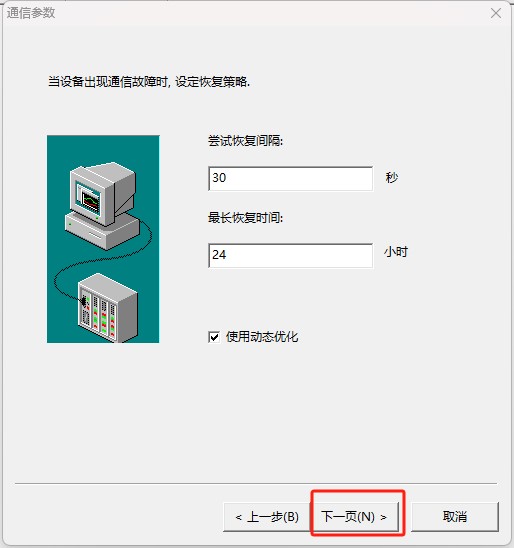

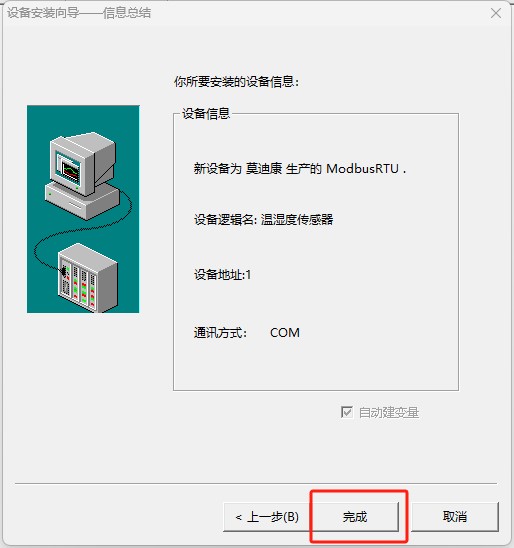

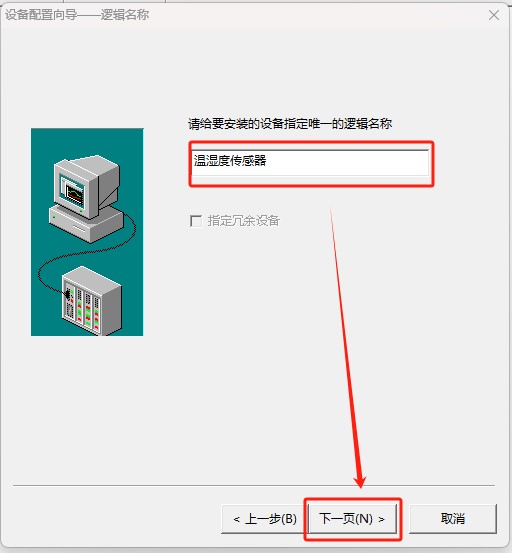

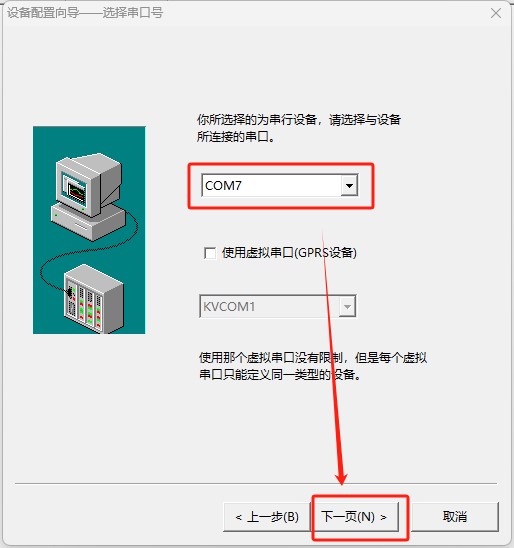

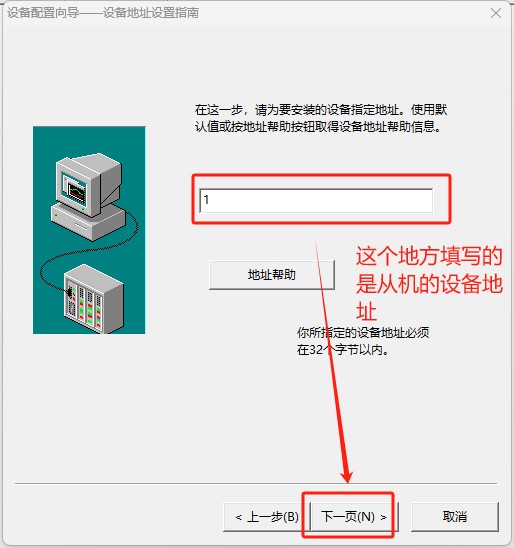

設定從機的名稱，選擇要引用的虛擬串口的串口號，填入從機地址，完成從機信息的填寫

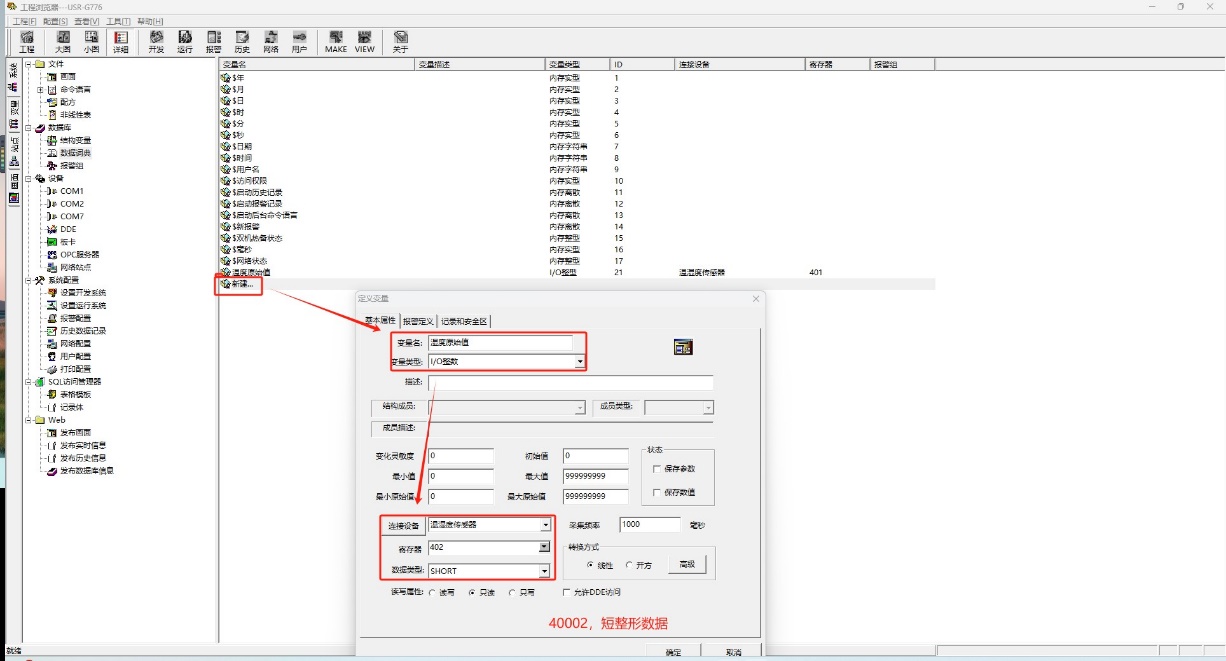

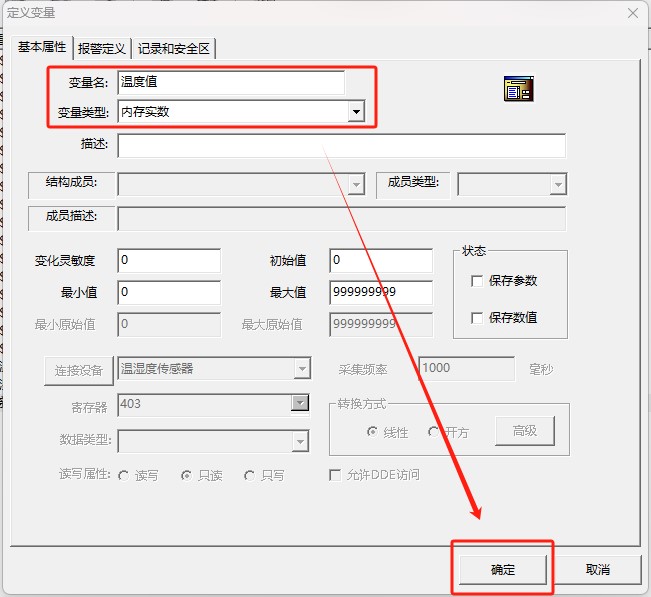

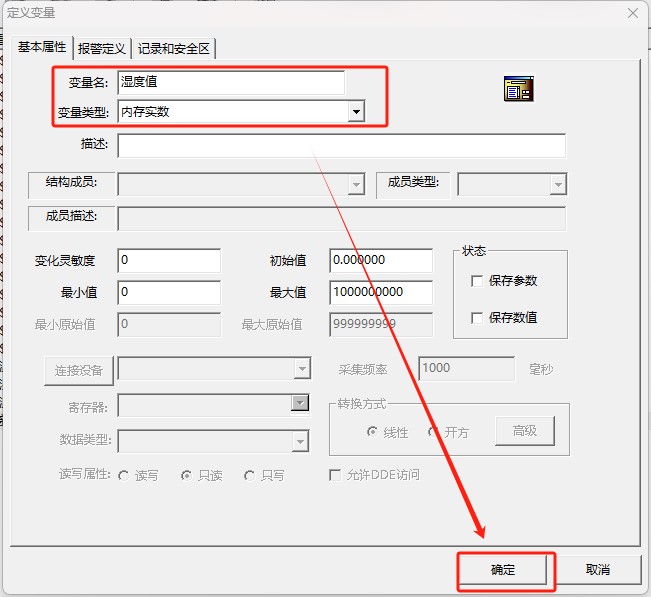

數據庫---數據詞典---新建，填寫數據點位信息

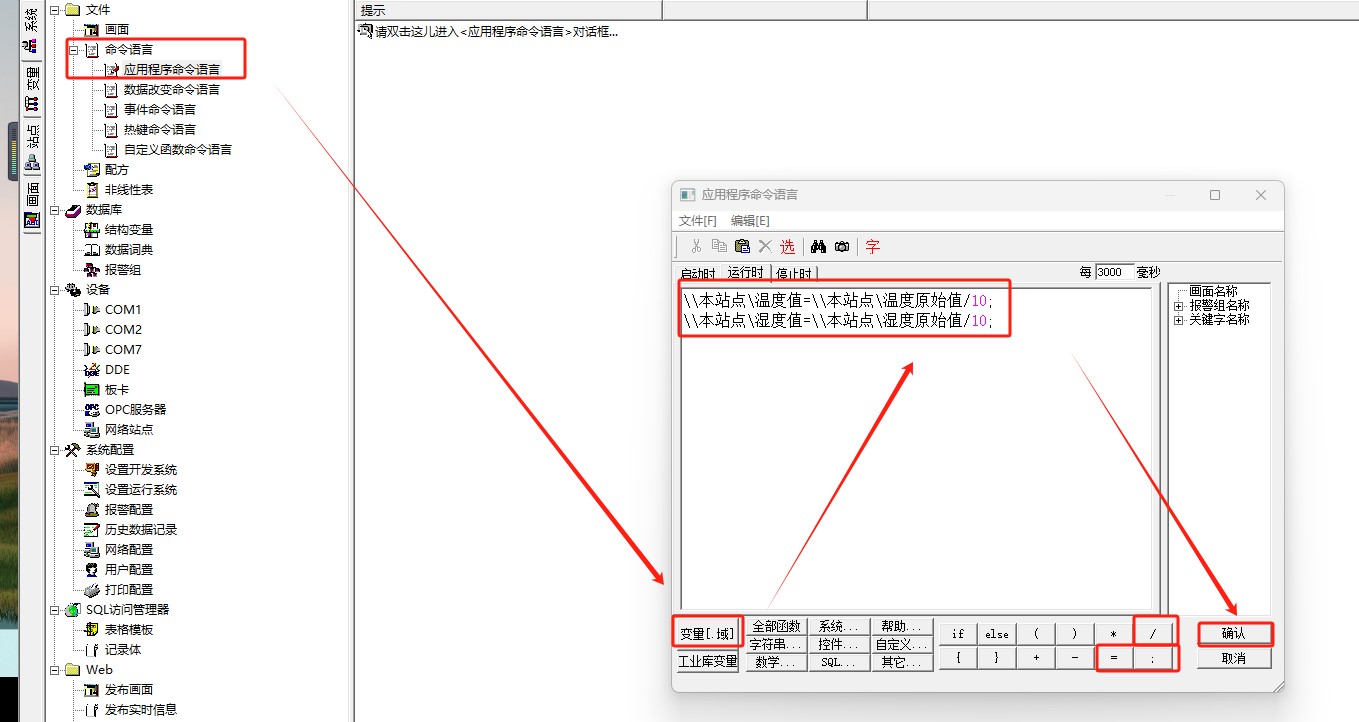

命令語言---應用程序命令語言，設置溫濕度值和原始數據之間的換算關系。

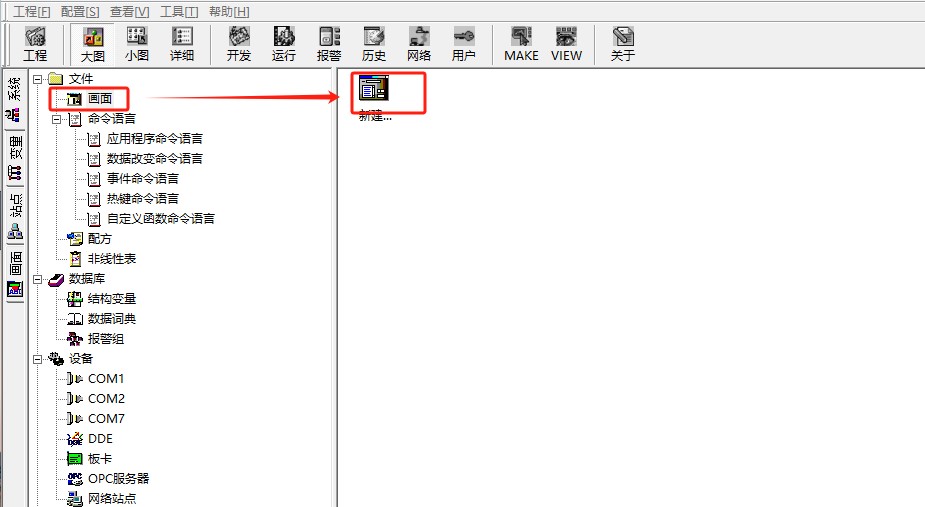

畫面---新建

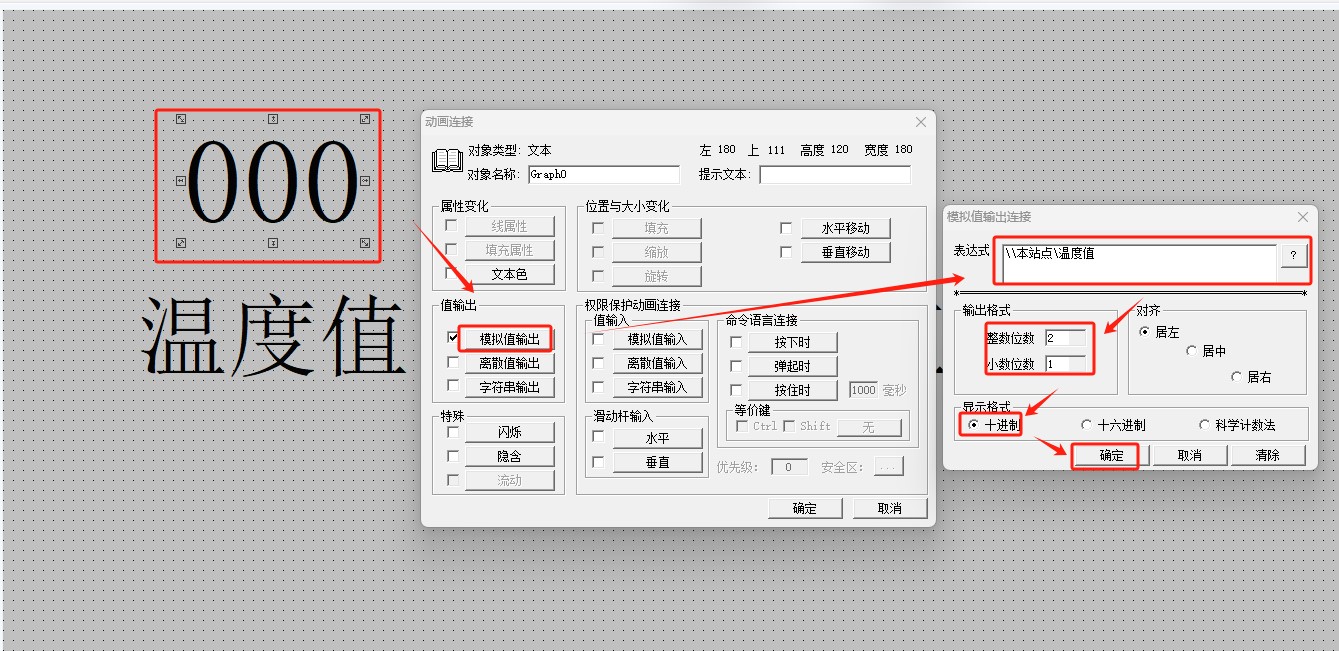

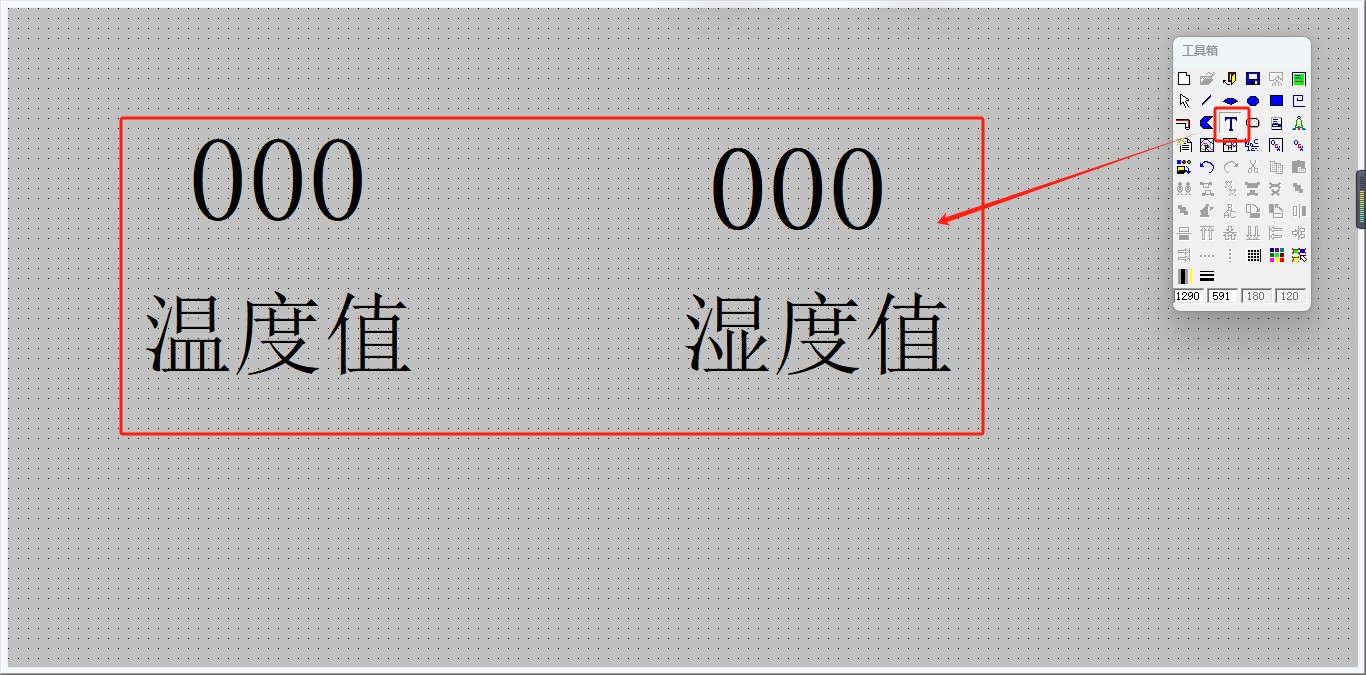

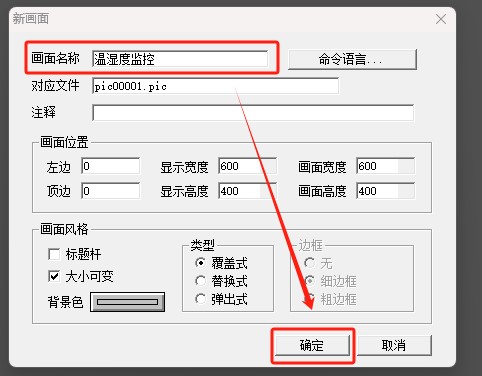

給畫面命名為溫濕度監控，在畫布上繪入元件，給元件綁定數據來源，然后點擊“文件”，選擇“全部保存”。

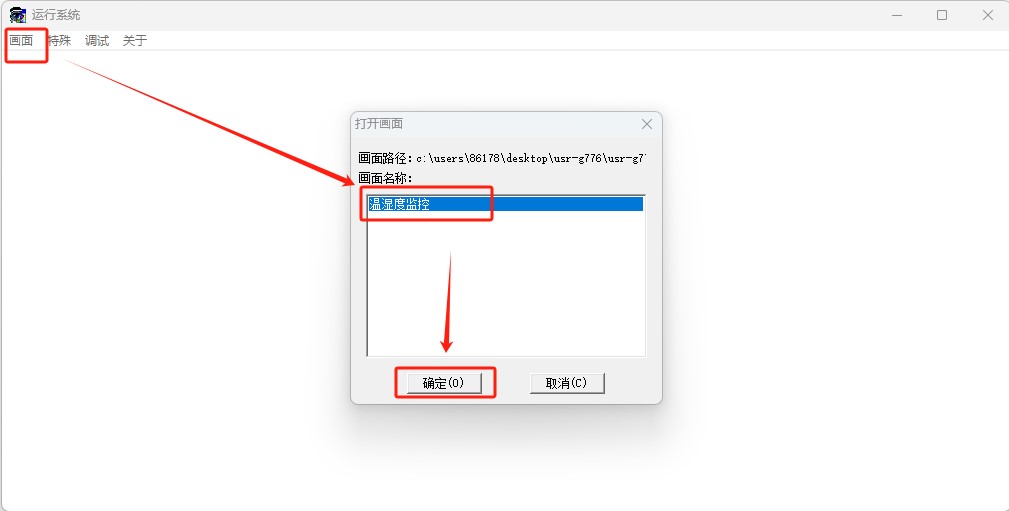

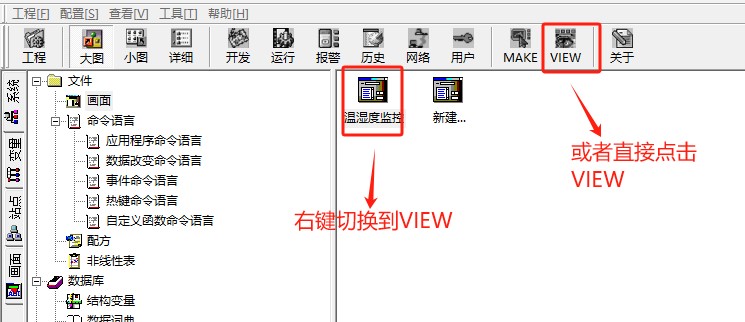

切換到VIEW界面，打開溫濕度監控畫面

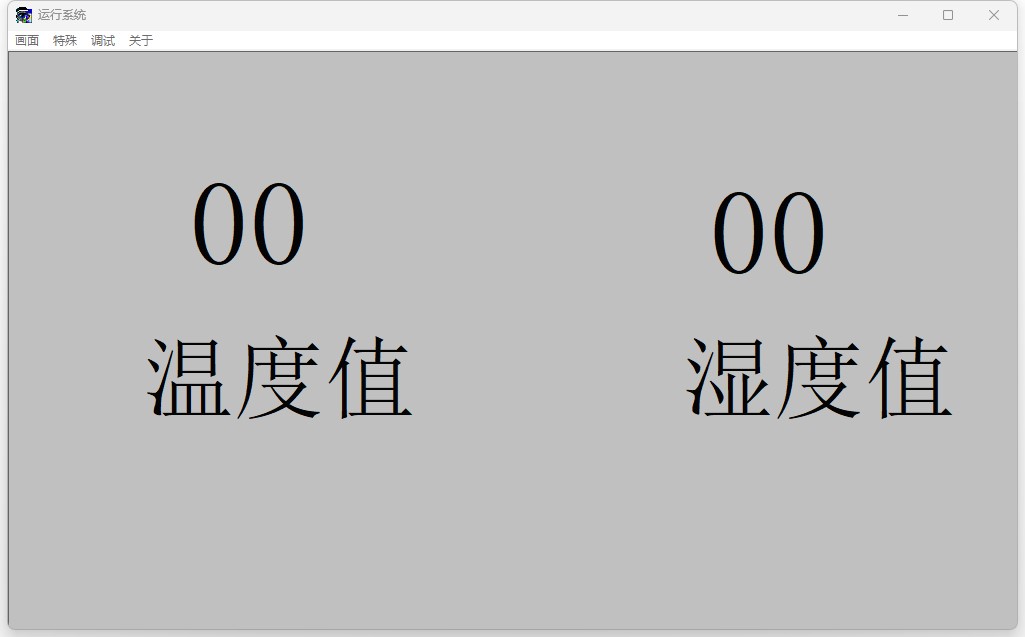

即可看到繪制的溫濕度監控畫面，但是此時還沒有數據更新。

四、功能調試

1、功能調試

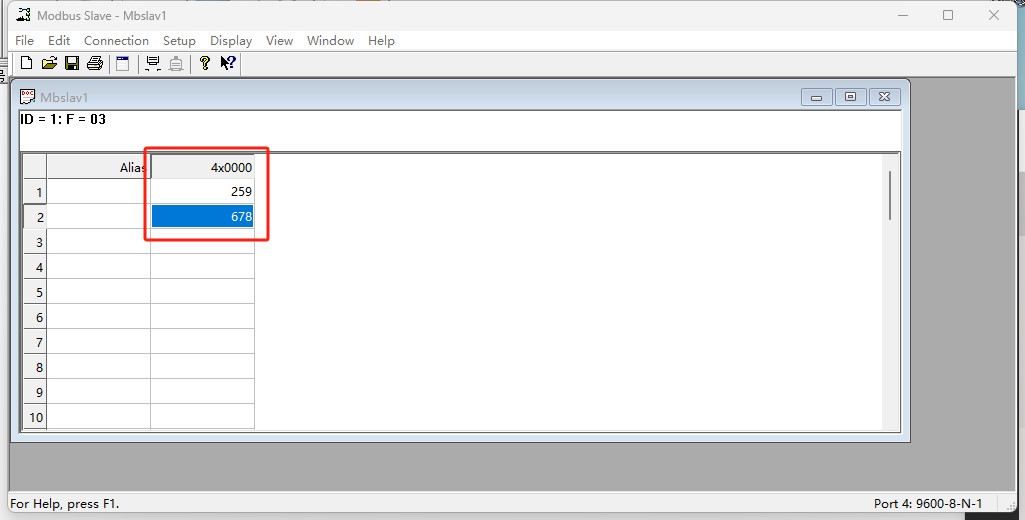

打開modbus slave軟件，引用USR-G776的串口COM4

從機地址填寫1 ，功能碼03，起始寄存器地址1，數量2

在modbus slave 軟件上寫入數據

2、調試截圖

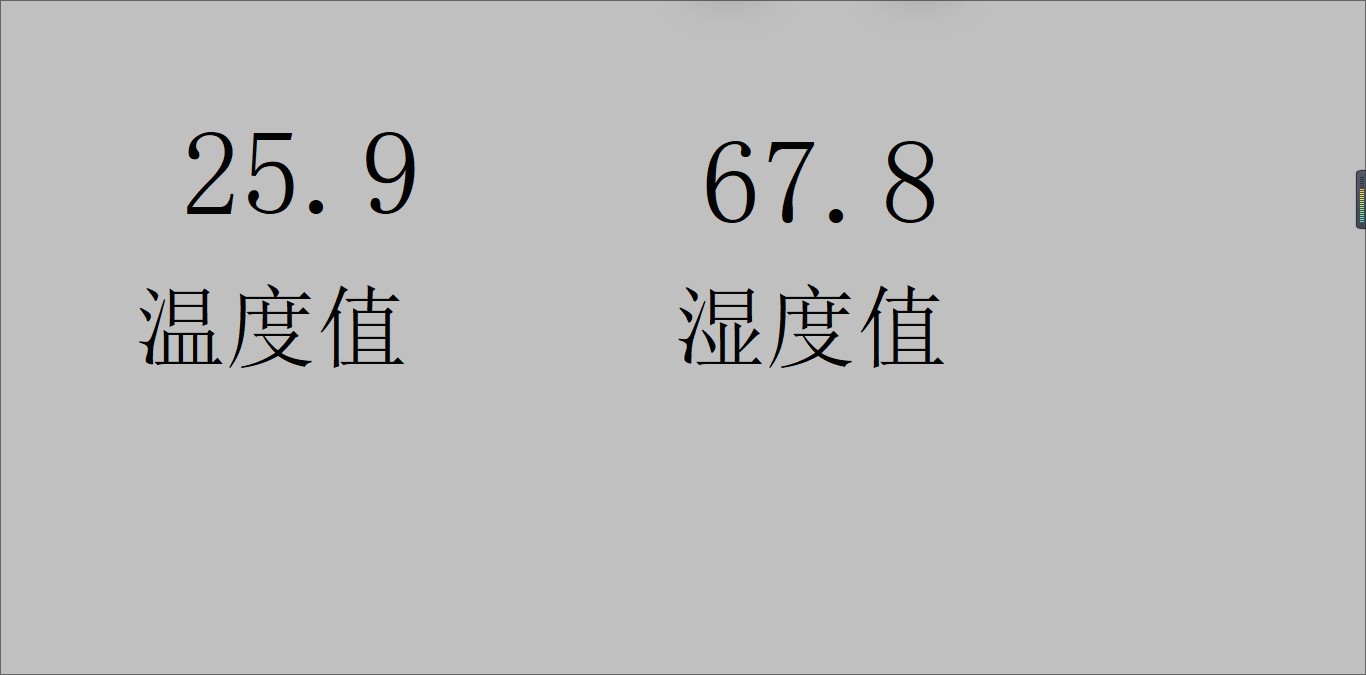

可看到溫濕度監控畫面已經有了具體的溫濕度數值

編寫人：尹叢欣 編寫日期：2024-03-08

審核人：尹叢欣 審核日期：2024-03-15

訂正版本：V1.0 訂正內容：初稿
