USR-DR512 串口配置MQTT模式連接阿里云示例

備注：USR-DR512支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.xyglz.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://www.xyglz.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.xyglz.cn/Download/984.html

USR-DR512 設置軟件（新）：http://www.xyglz.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.xyglz.cn/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.xyglz.cn/Download/27.html

阿里云地址https://www.aliyun.com/daily-act/ecs/activity_selection?utm_content=se_1051274566&accounttraceid=3286d10b24cb457ab8ef09a789aeff03mqxd

二、硬件連接

1、所需物品

USR-DR512 產品 1臺

交流AC 220V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR512的串口。USR-DR512的電源端子接交流220V電源適配器，使用交流電注意安全。

3、查看端口號

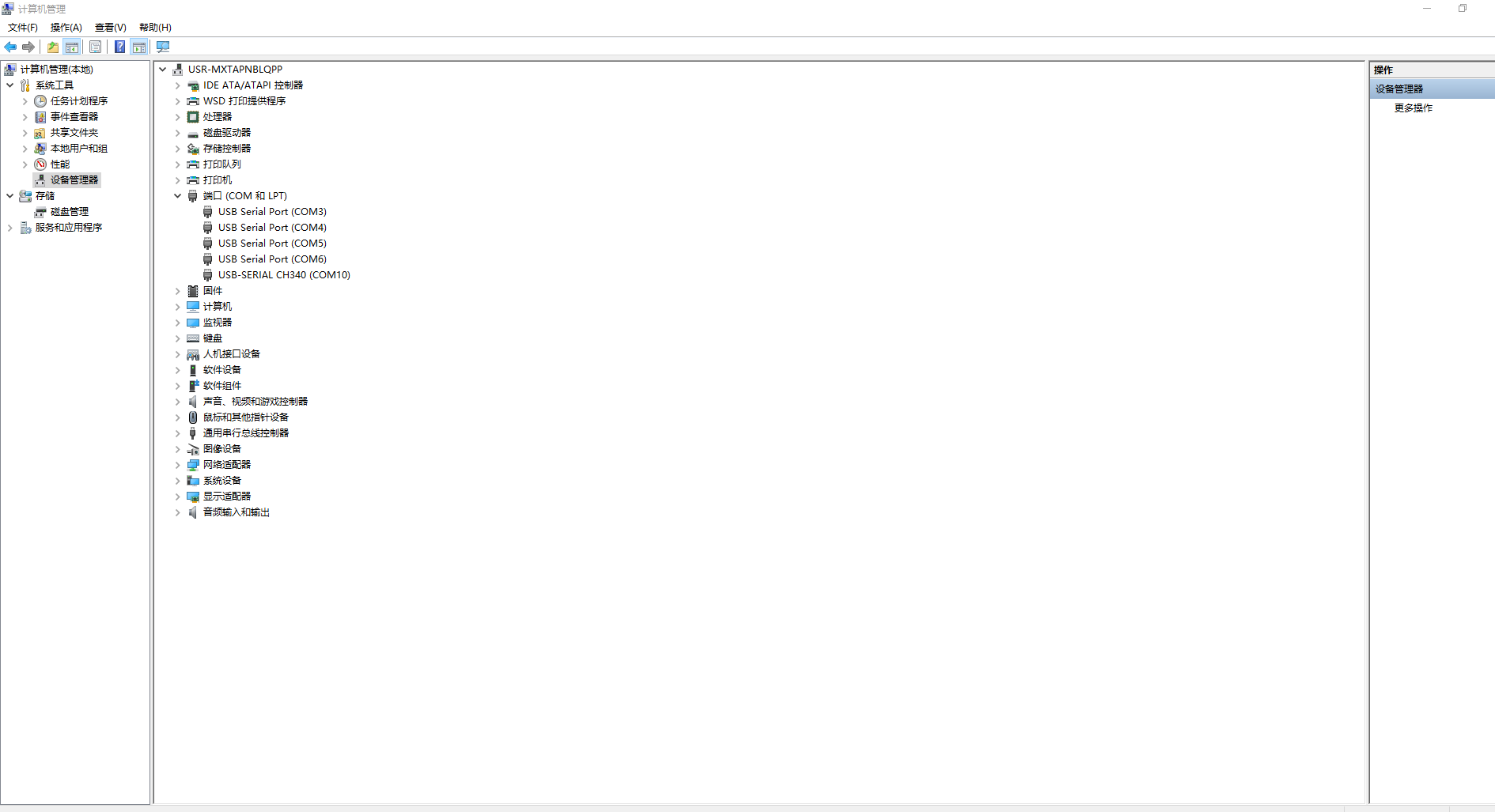

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR512的USB-RS485串口線COM口號，COM10。

三、阿里云設置

1、登陸阿里云平臺，找到物聯網平臺，這里用的連接公共實例

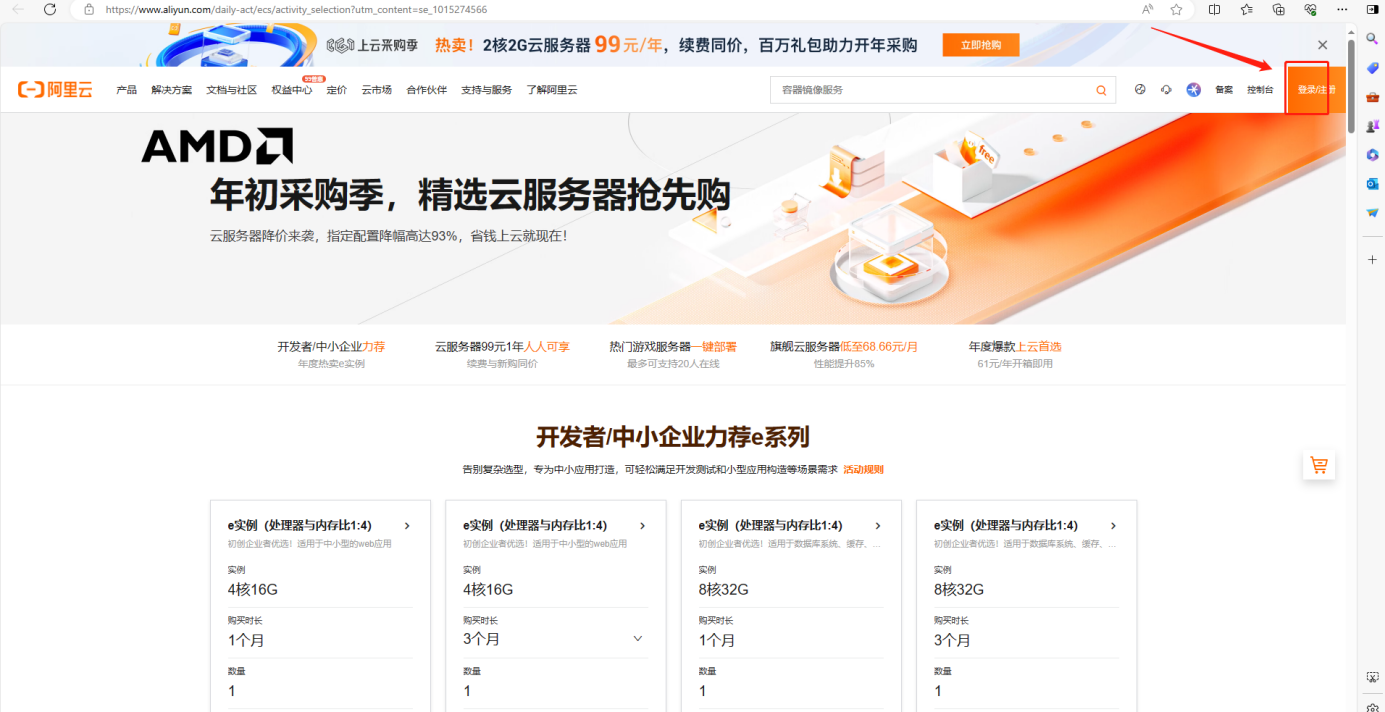

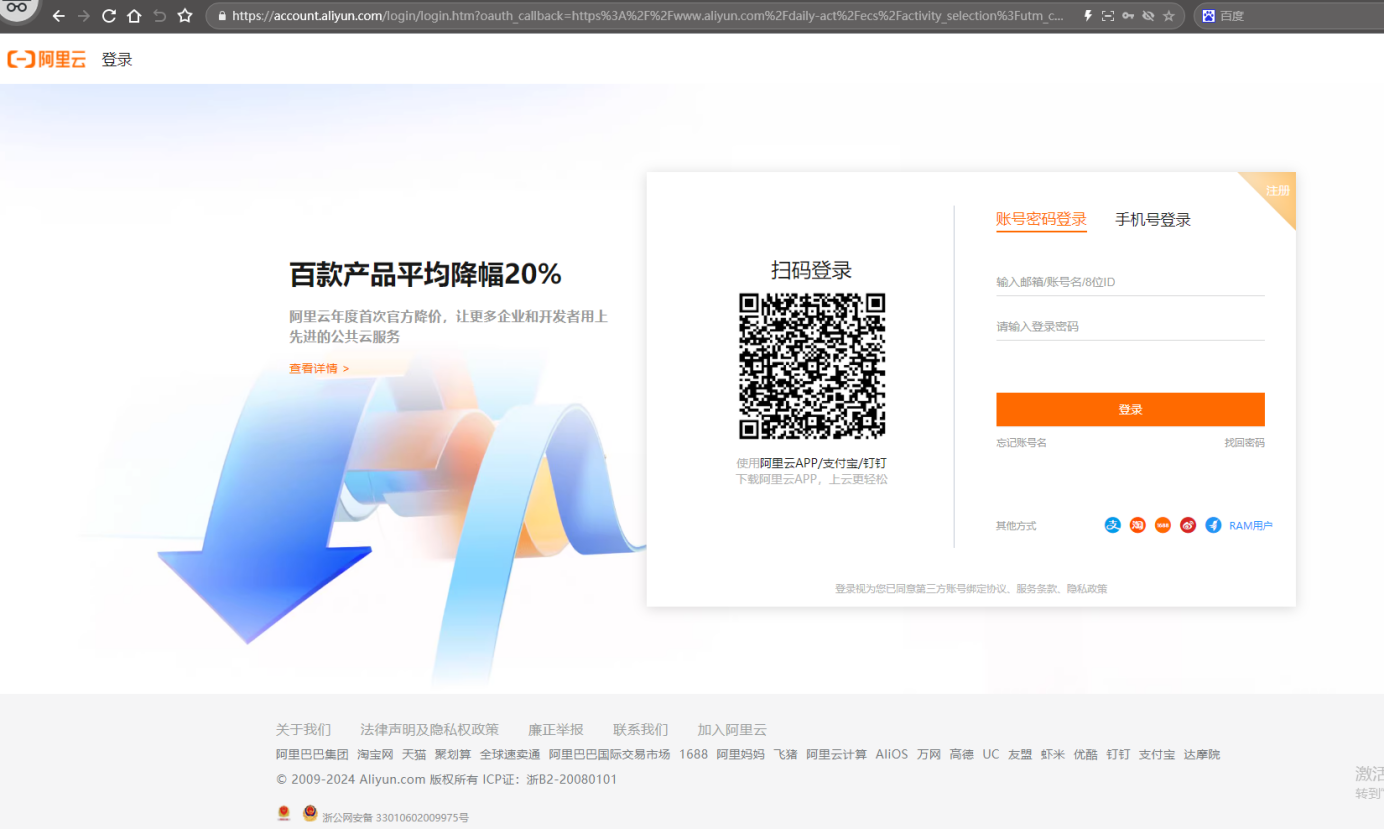

（1）登陸阿里云平臺

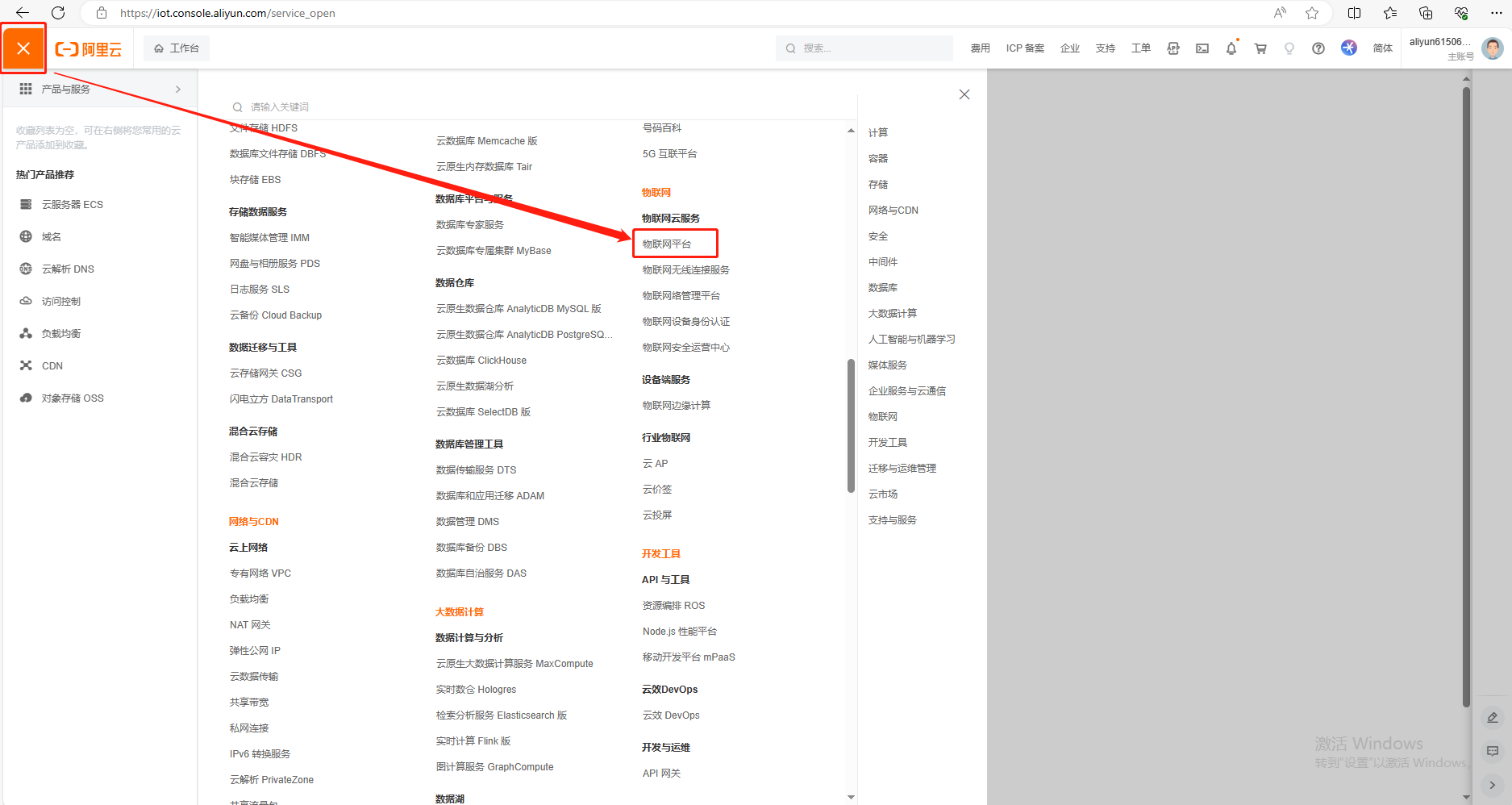

（2）找到物聯網平臺

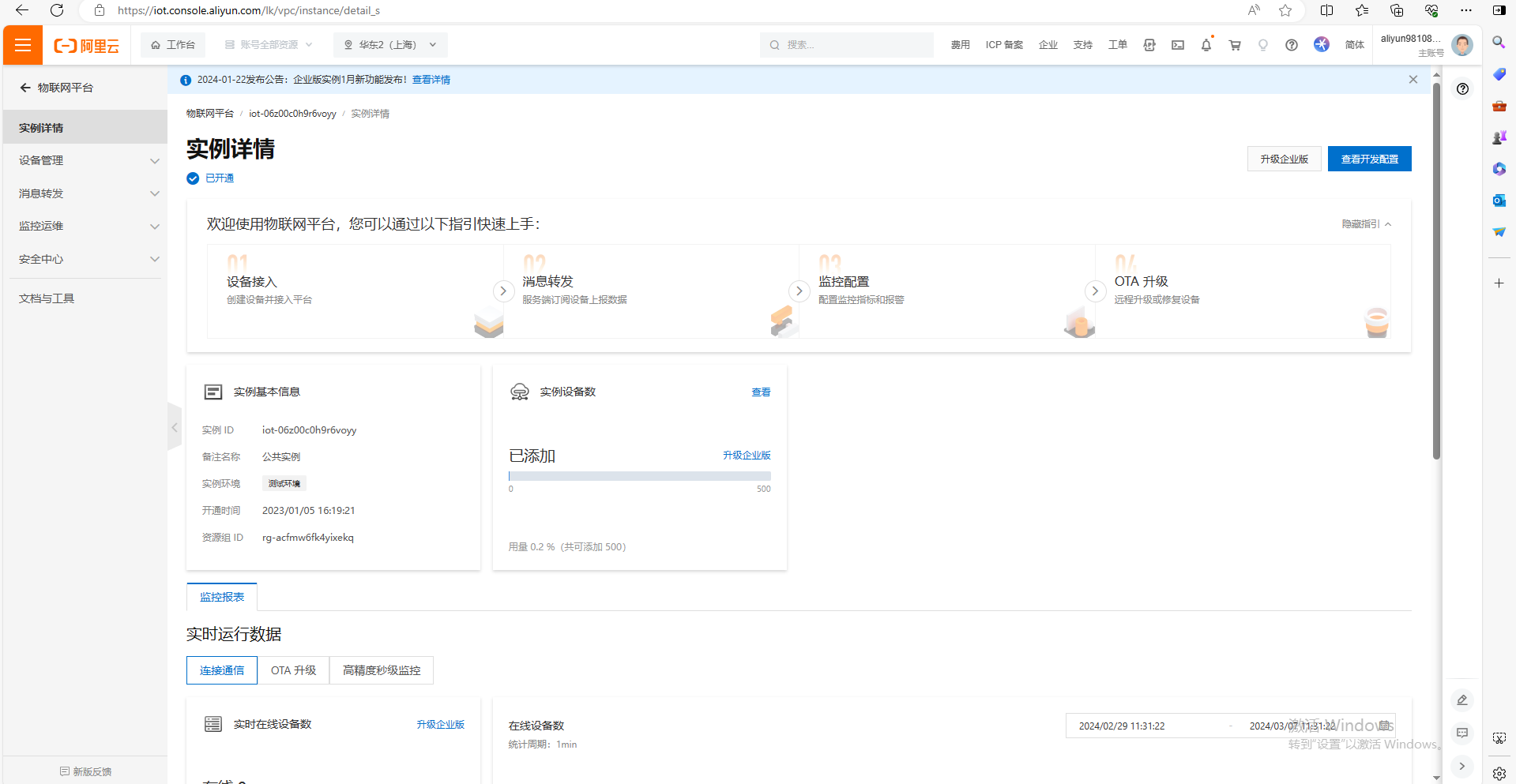

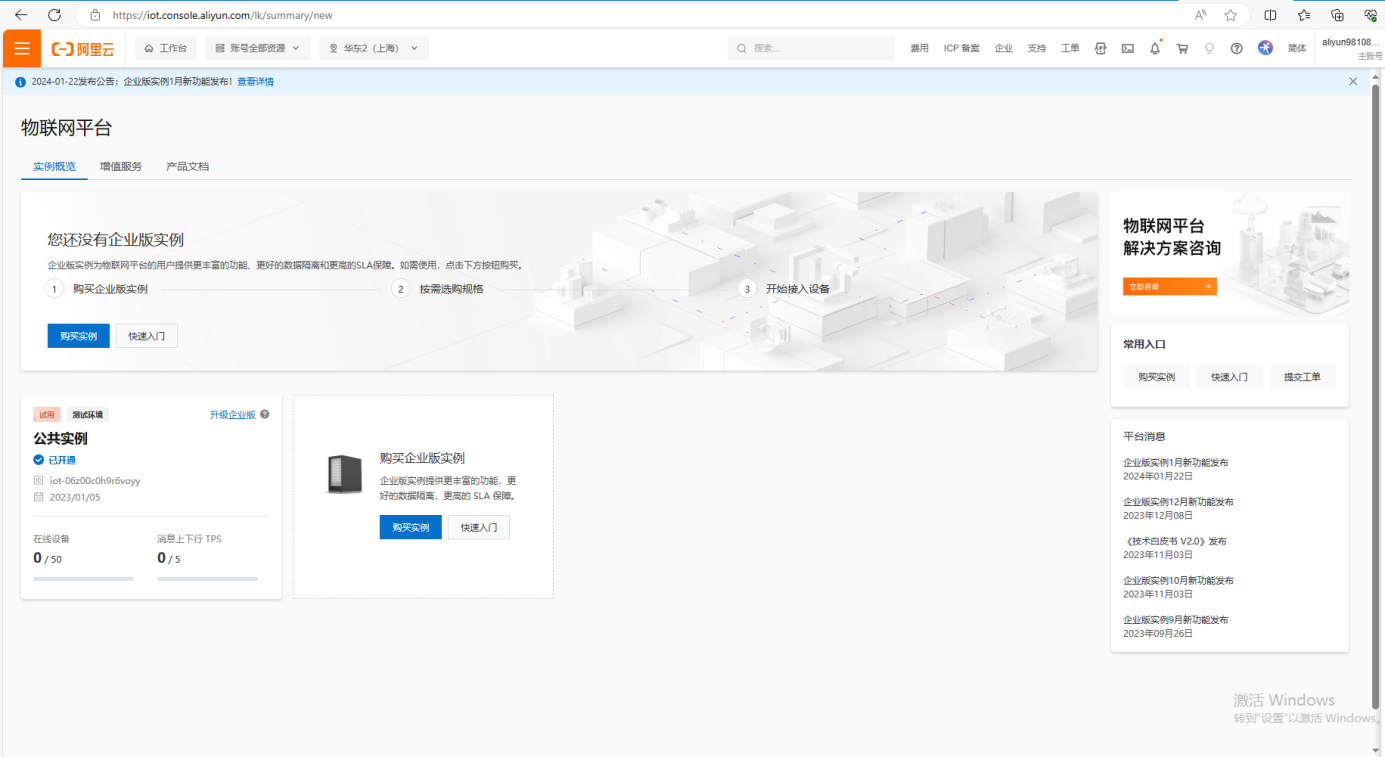

（3）開通連接公共實例

2、創建產品

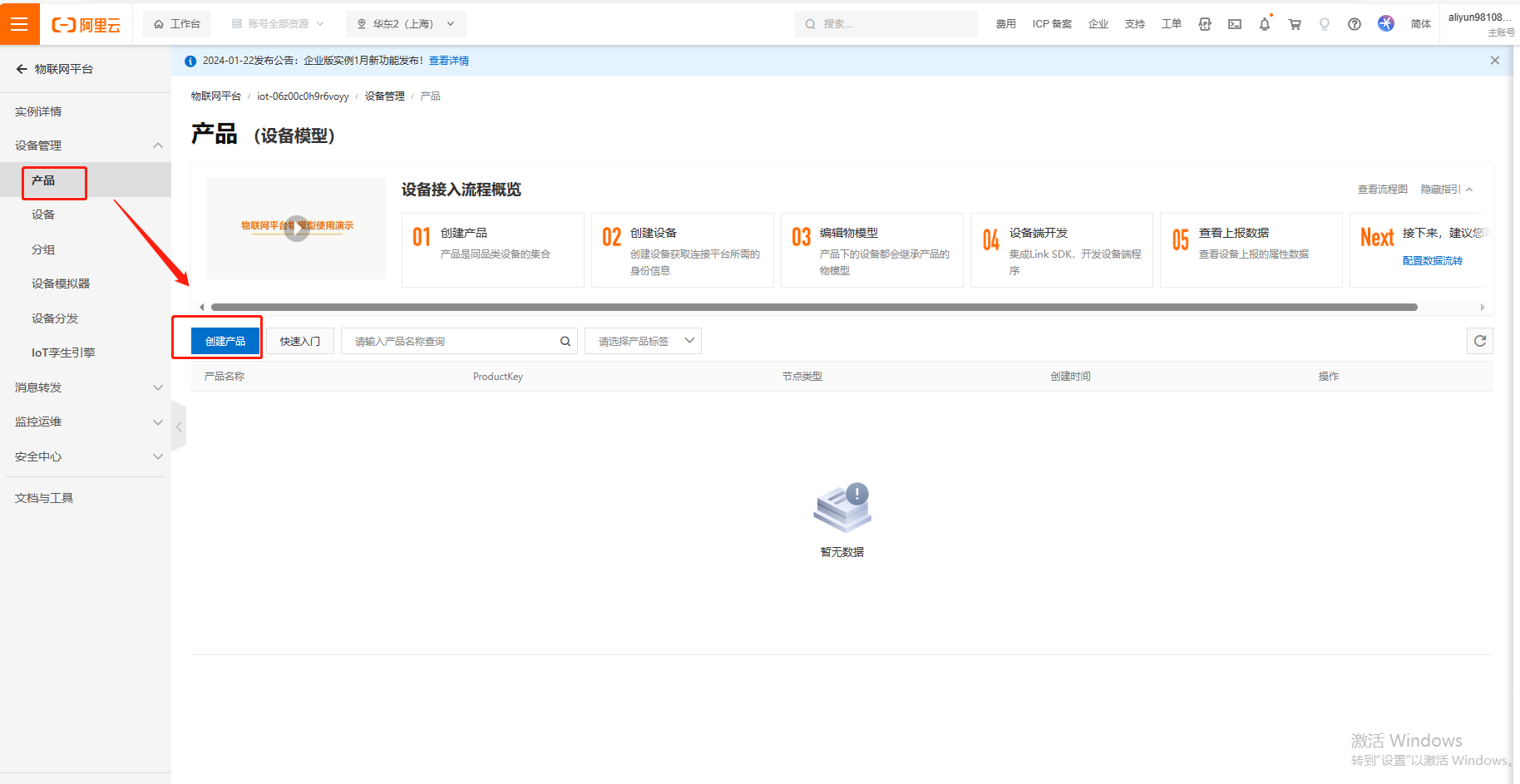

（1）點擊產品，點擊創建產品

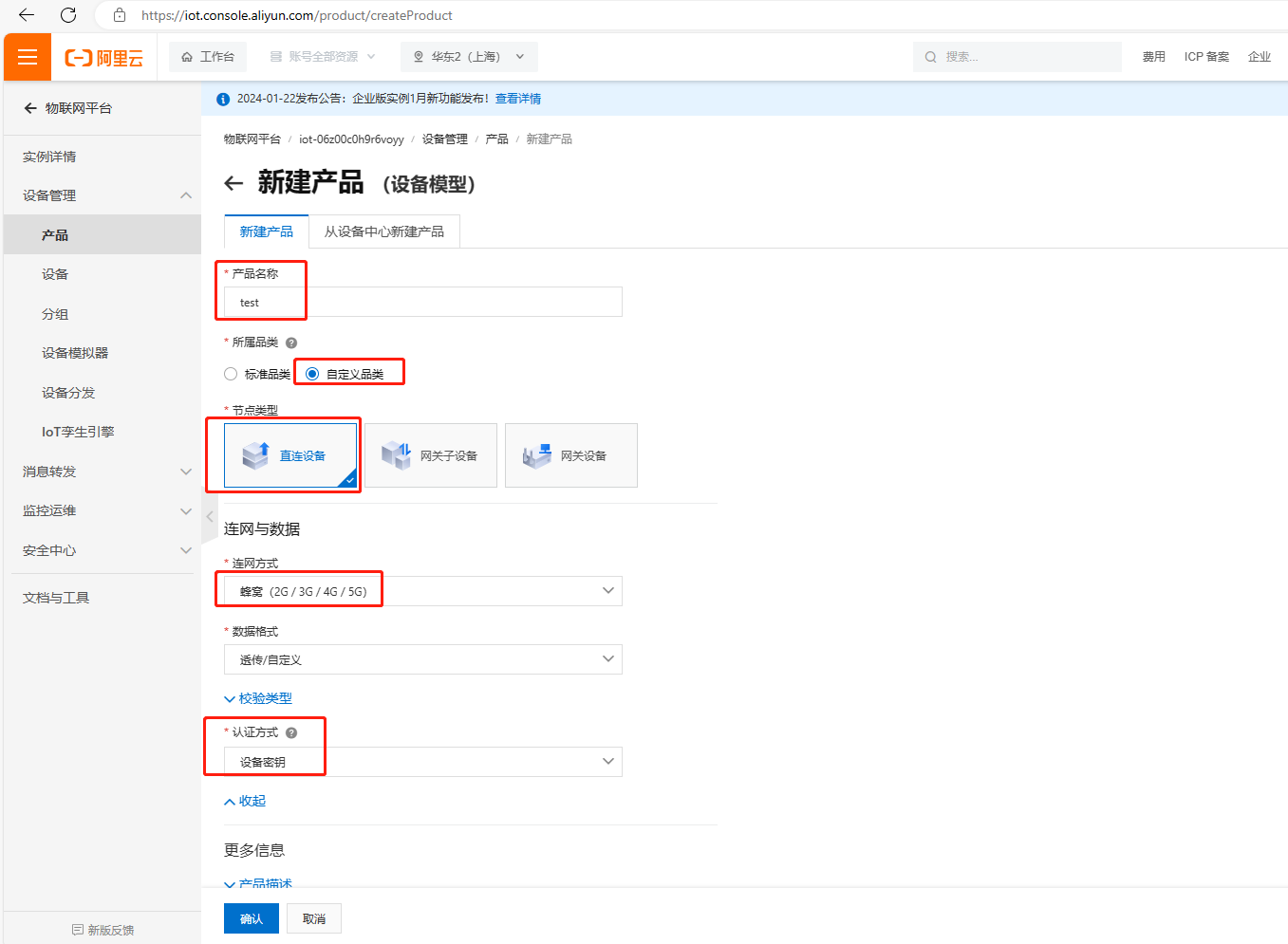

（2）新建產品信息，依次填寫：

產品名稱舉例test——所屬品類選擇自定義品類——節點類型選擇直連設備——聯網與數據聯網方式選擇蜂窩（2G/3G/4G/5G）——數據格式選擇透傳/自定義——認證方式選擇設備秘鑰——點擊確定，完成創建產品。

3、查看產品Topic

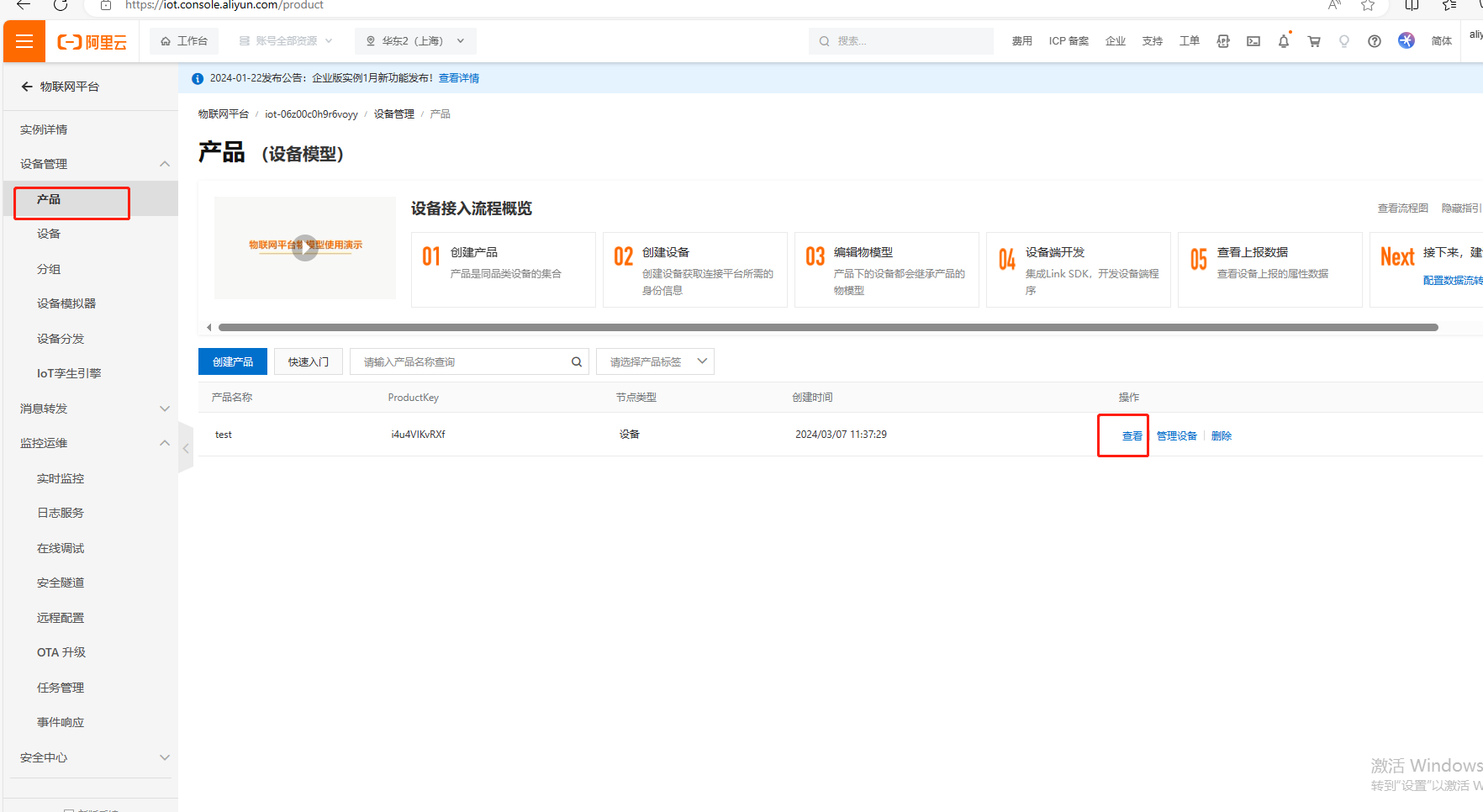

（1）點擊產品，點擊查看、

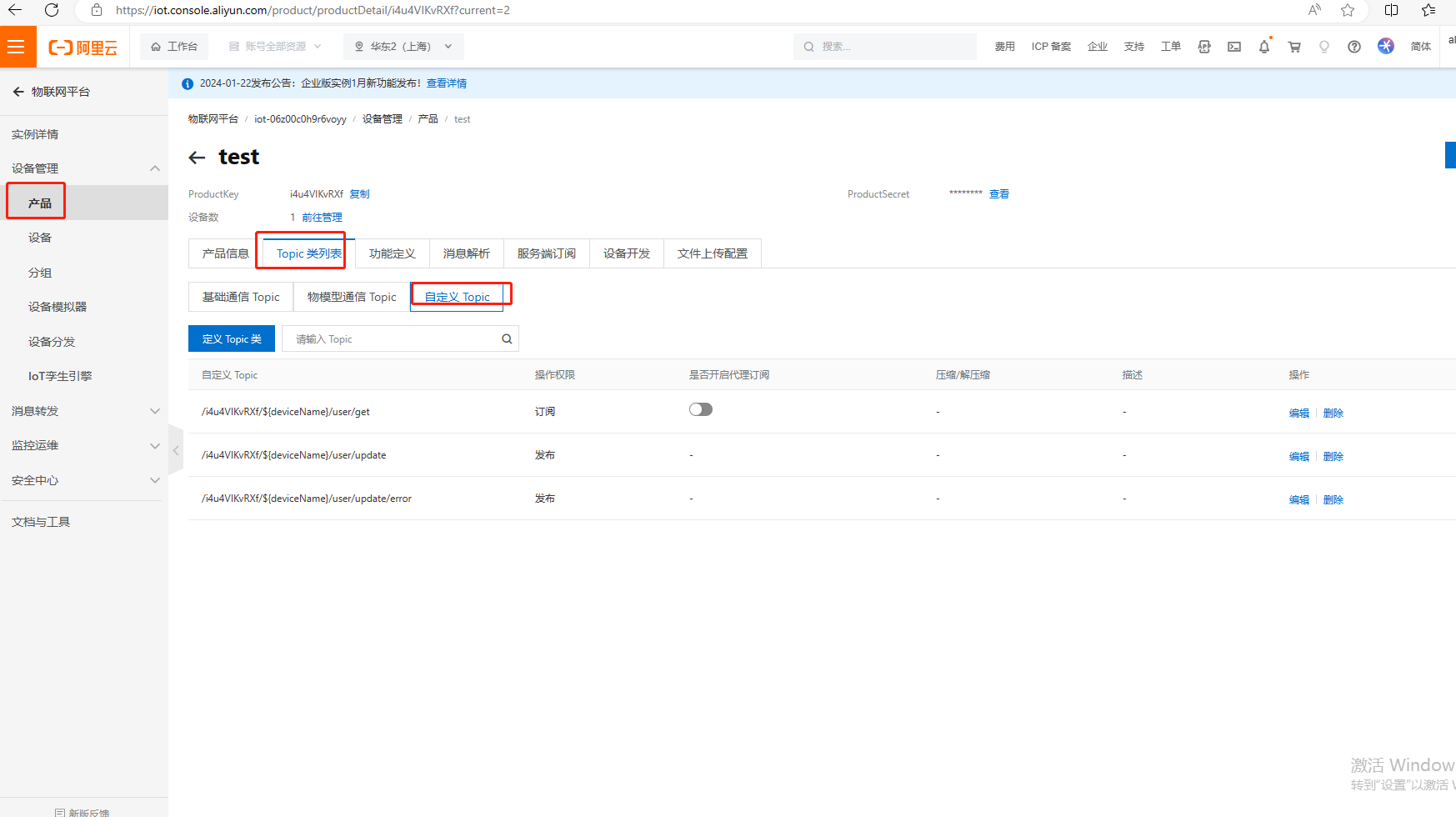

（2）點擊Topic類列表，點擊自定義Topic,找到訂閱和發布

設置USR-DR512的MQTT參數，需要按照以下方法設置訂閱和發布主題。

數據訂閱測試：將訂閱的主題/i4u4VIKvRXf/USR-DR512/user/get填寫到USR-DR512訂閱的主題配置中去（注意將原主題中的${deviceName}替換為USR-DR512(本產品的DeviceName)）；

數據發布測試：將發布的主題/i4u4VIKvRXf/USR-DR512/user/update填寫到USR-DR512推送的主題配置中去（注意將原主題中的${deviceName}替換為USR-DR512(本產品的DeviceName)）；

4、添加設備

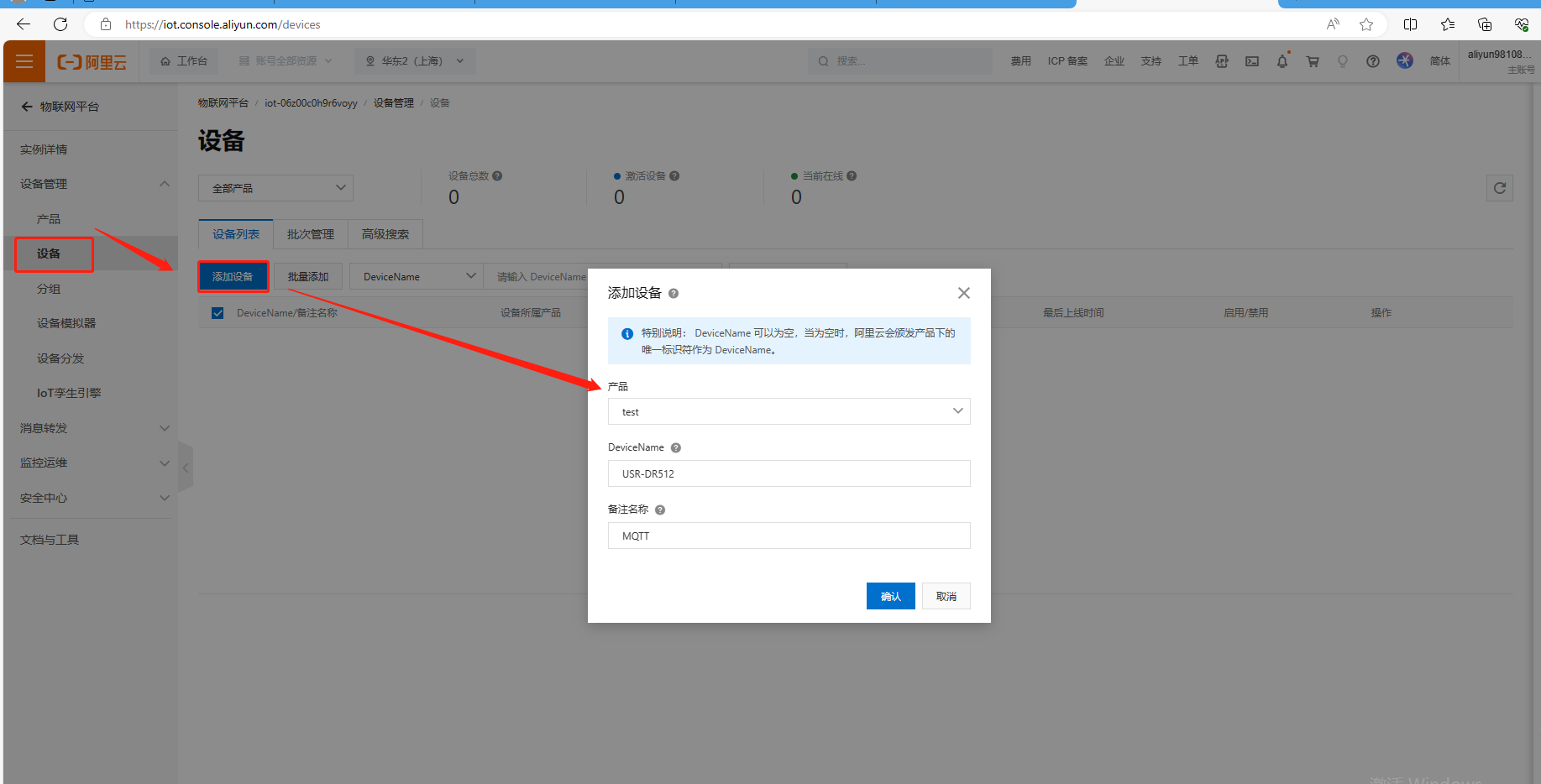

（1）產品創建成功后，添加設備。點擊設備，點擊添加設備，產品名舉例填test,DeviceName填USR-DR512，備注名稱填MQTT，點擊確認。

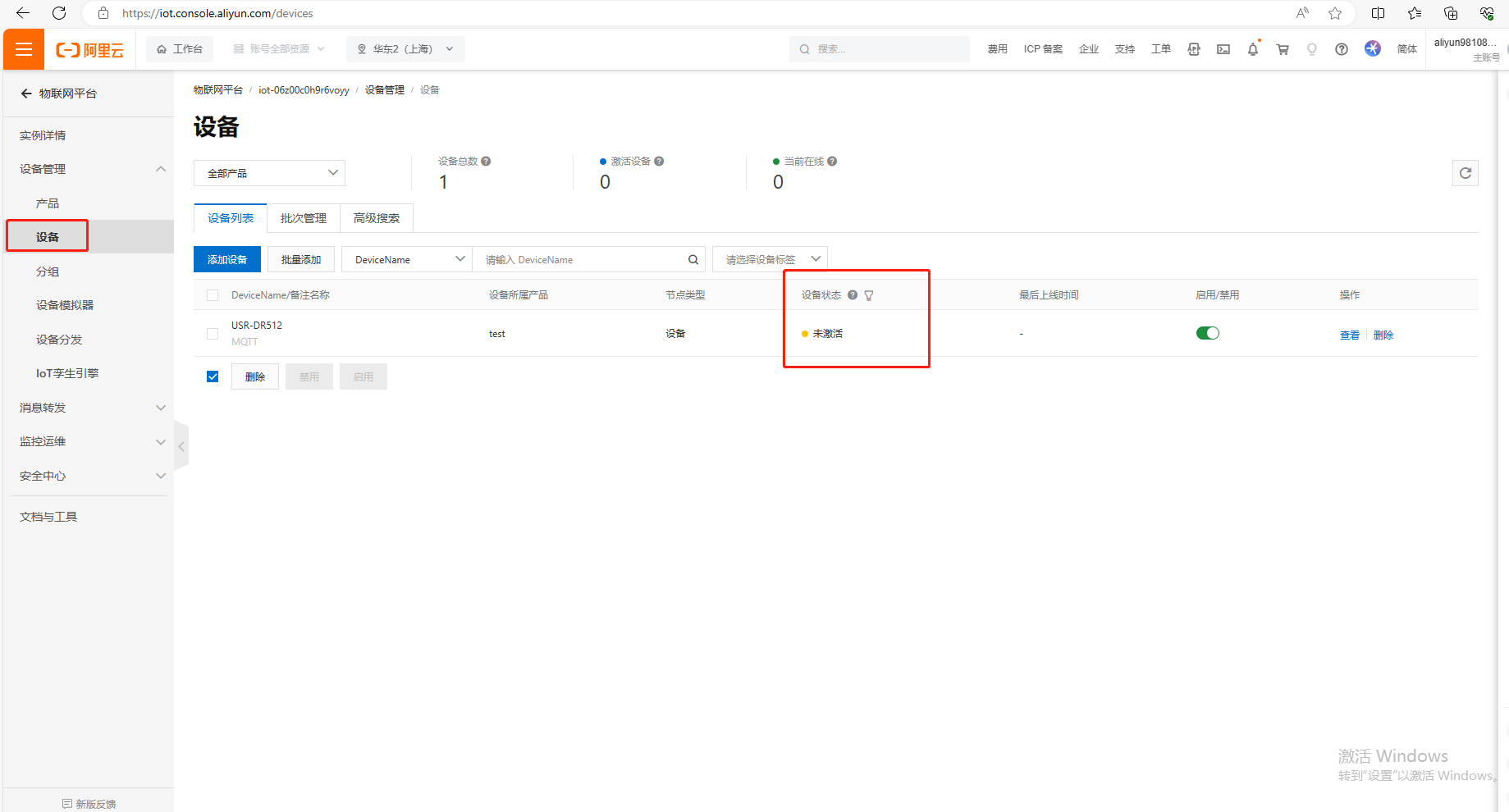

（2）添加完設備，如下圖展示，設備狀態是未激活，等設置完USR-DR512的MQTT連接阿里云參數之后，設備狀態才顯示在線。

5、查看設備證書內容

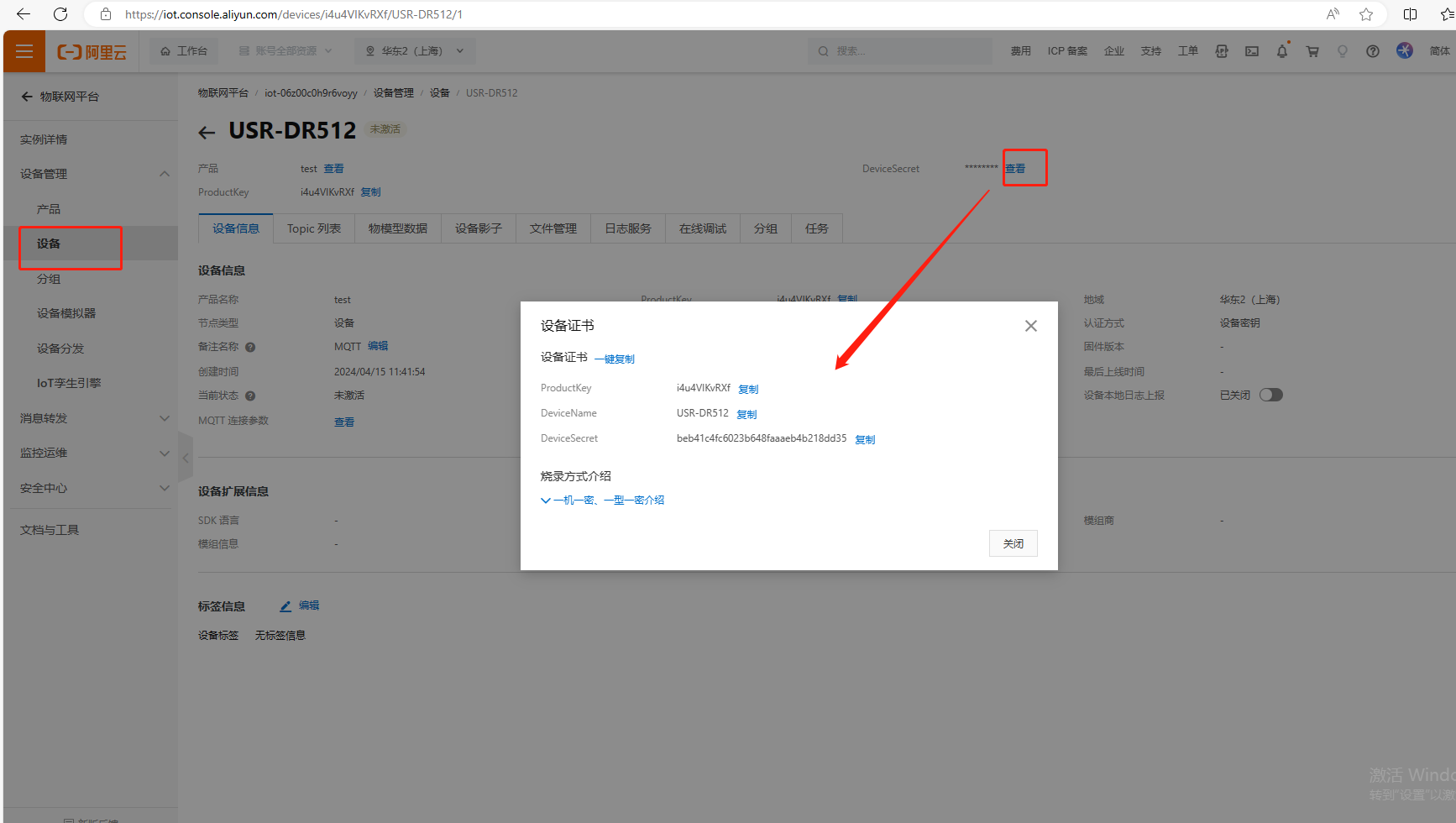

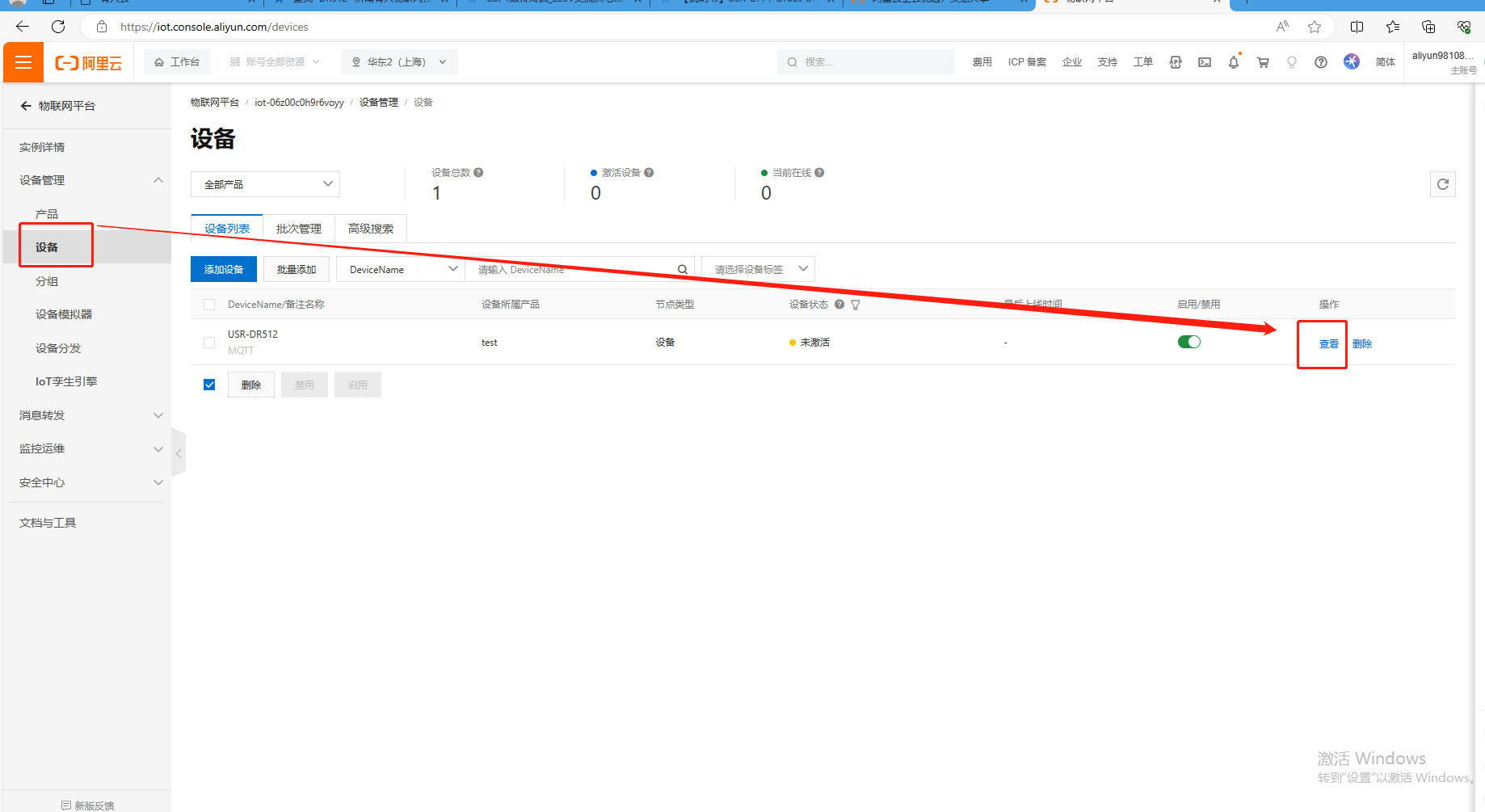

點擊設備，點擊查看，再點擊DeviceSecret后面的查看。

展示設備證書：

ProductKey: i4u4VIKvRXf
DeviceName: USR-DR512
DeviceSecret: beb41c4fc6023b648faaaeb4b218dd35

四、USR-DR512參數設置

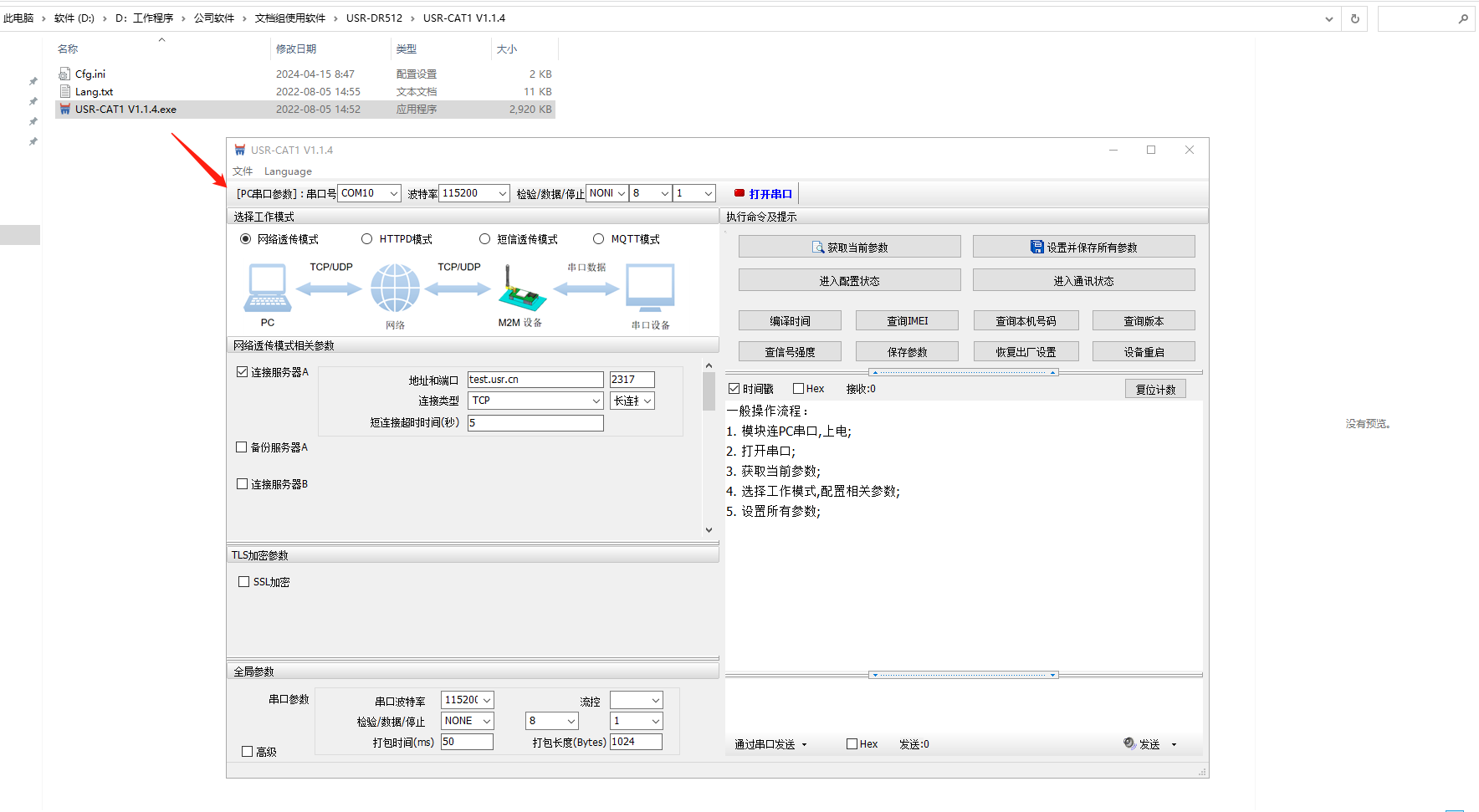

1、打開USR-DR512設置軟件

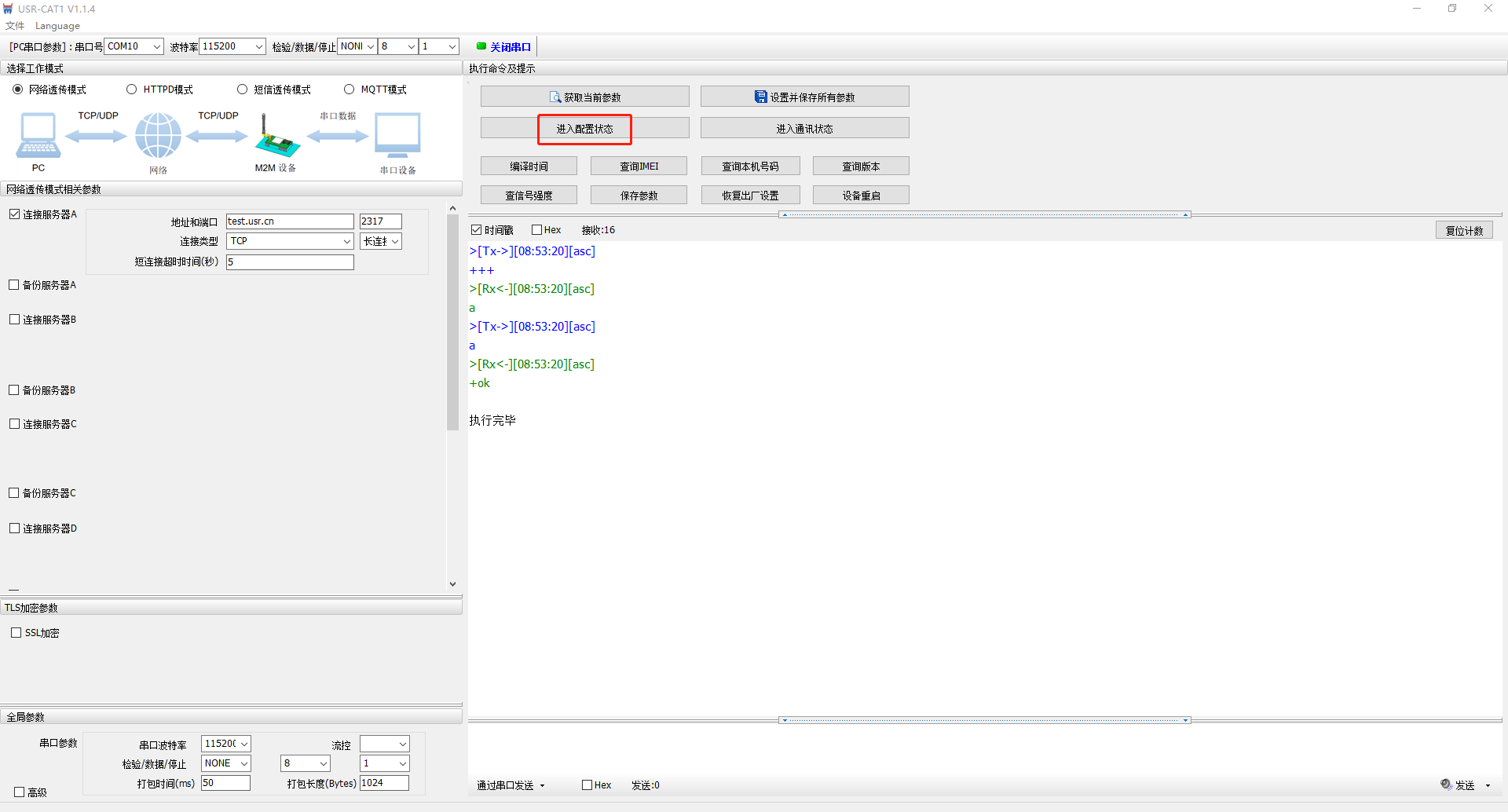

2、打開串口，點擊進入配置狀態

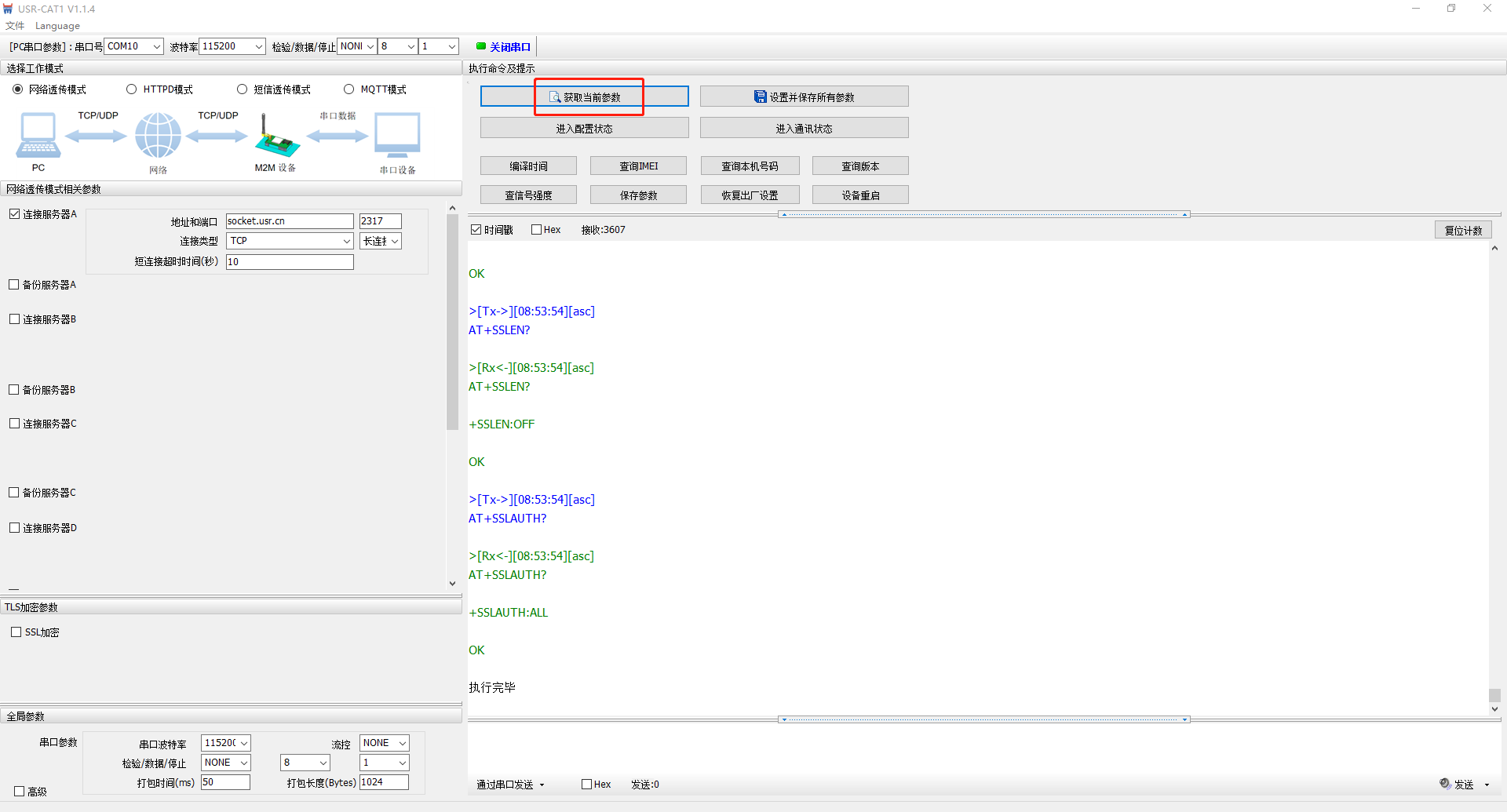

3、點擊獲取當前參數

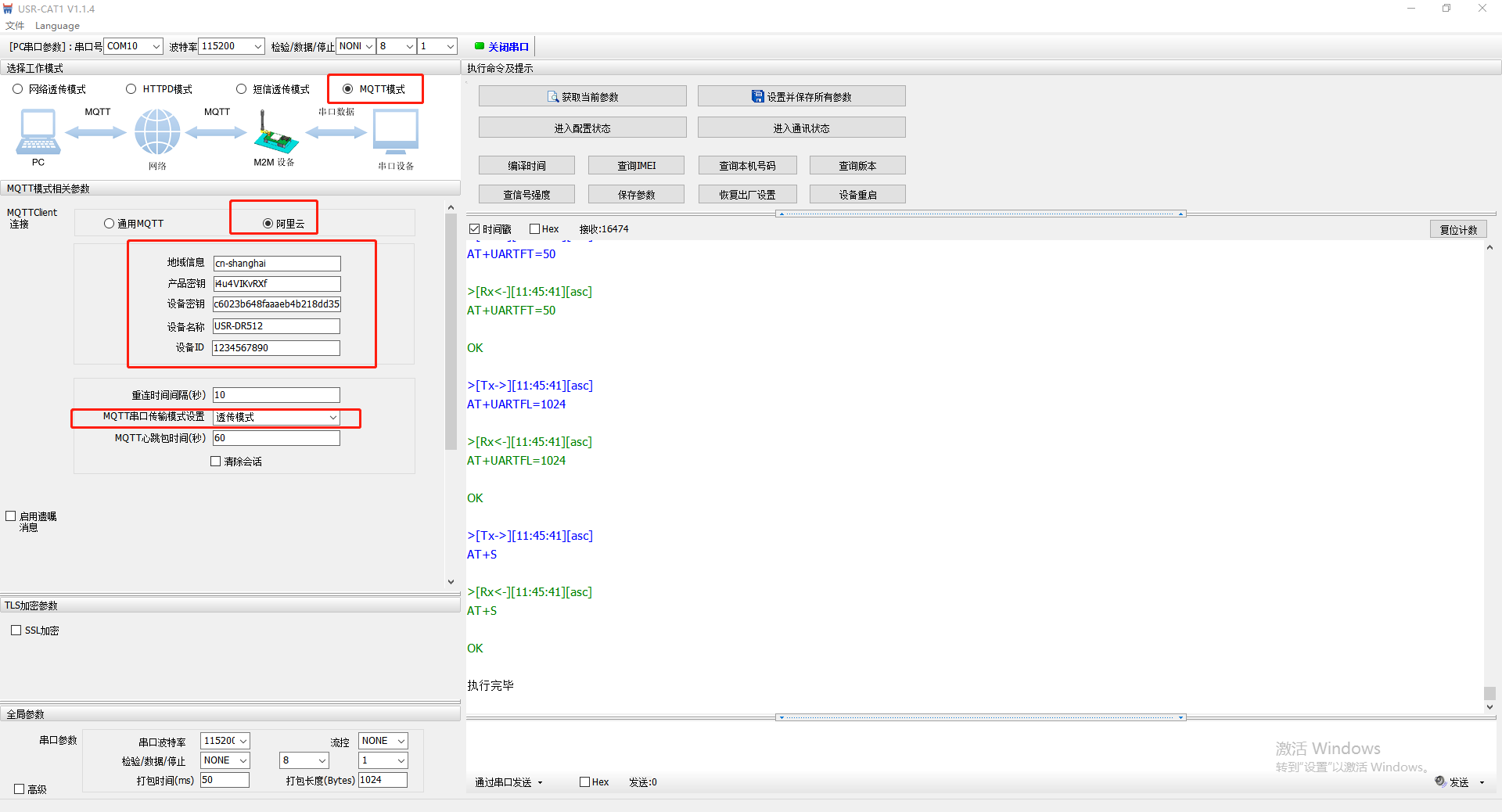

4、設置MQTT模式參數

（1）選擇MQTT模式，選擇阿里云

（2）設置設備證書信息

Regionid地域代碼填寫cn-shanghai

ProductKey產品密鑰填寫對應阿里云平臺設備的i4u4VIKvRXf

DeviceSecret設備密碼填寫對應阿里云平臺設備的beb41c4fc6023b648faaaeb4b218dd35

DeviceName設備名稱填寫對應阿里云平臺設備的USR-DR512

ClientID設備客戶端ID填寫和阿里云設備不一樣的ID，整理自定義填寫1234567890

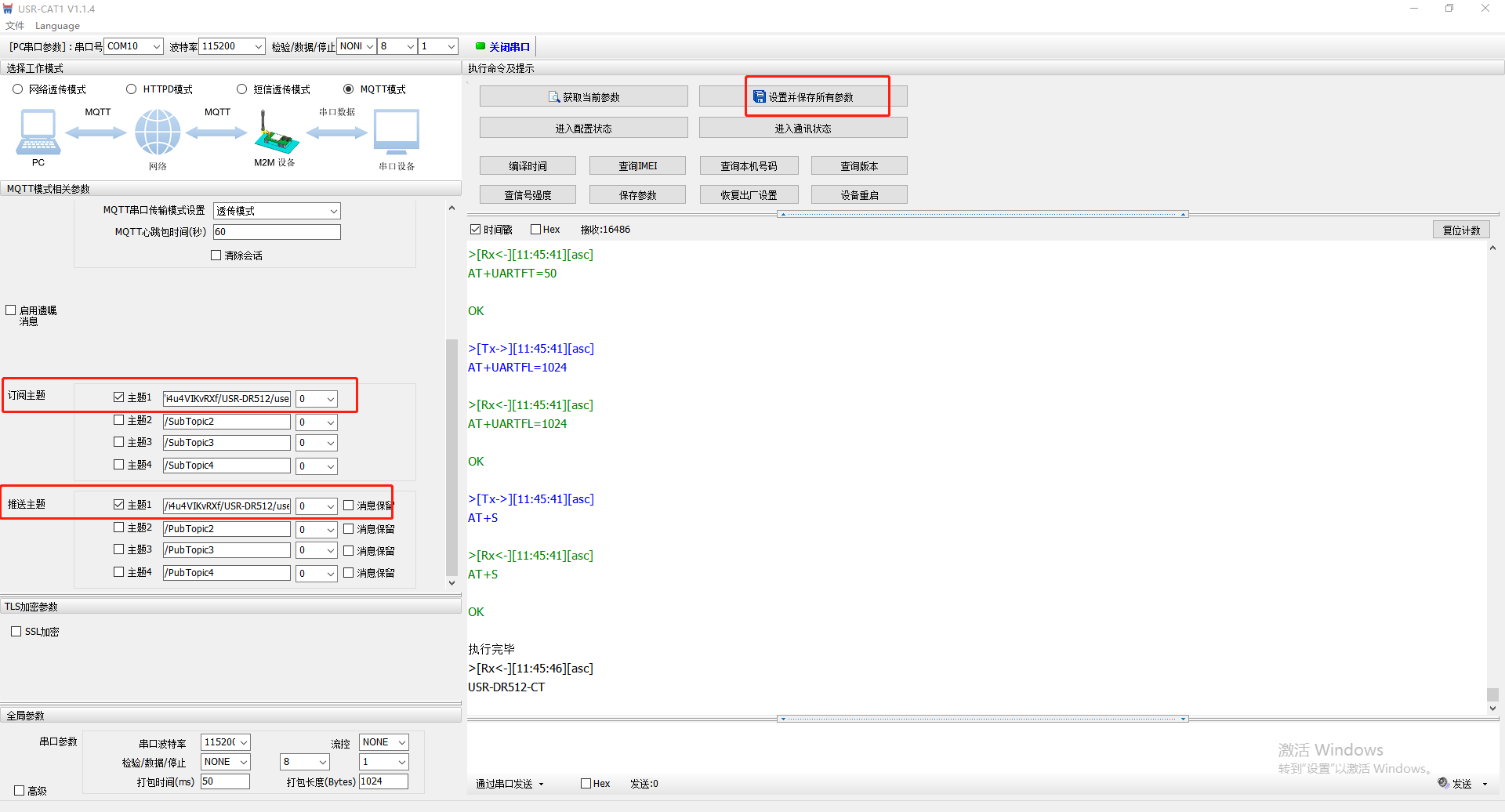

（3）設置訂閱主題和推送主題

將訂閱的主題/i4u4VIKvRXf/USR-DR512/user/get填寫到USR-DR512訂閱主題配置中去；

將發布的主題/i4u4VIKvRXf/USR-DR512/user/update填寫到USR-DR512推送主題配置中去；

5、設置軟件點擊設置并保存所有參數

6、設置軟件點擊關閉串口

五、MQTT連接阿里云功能調試

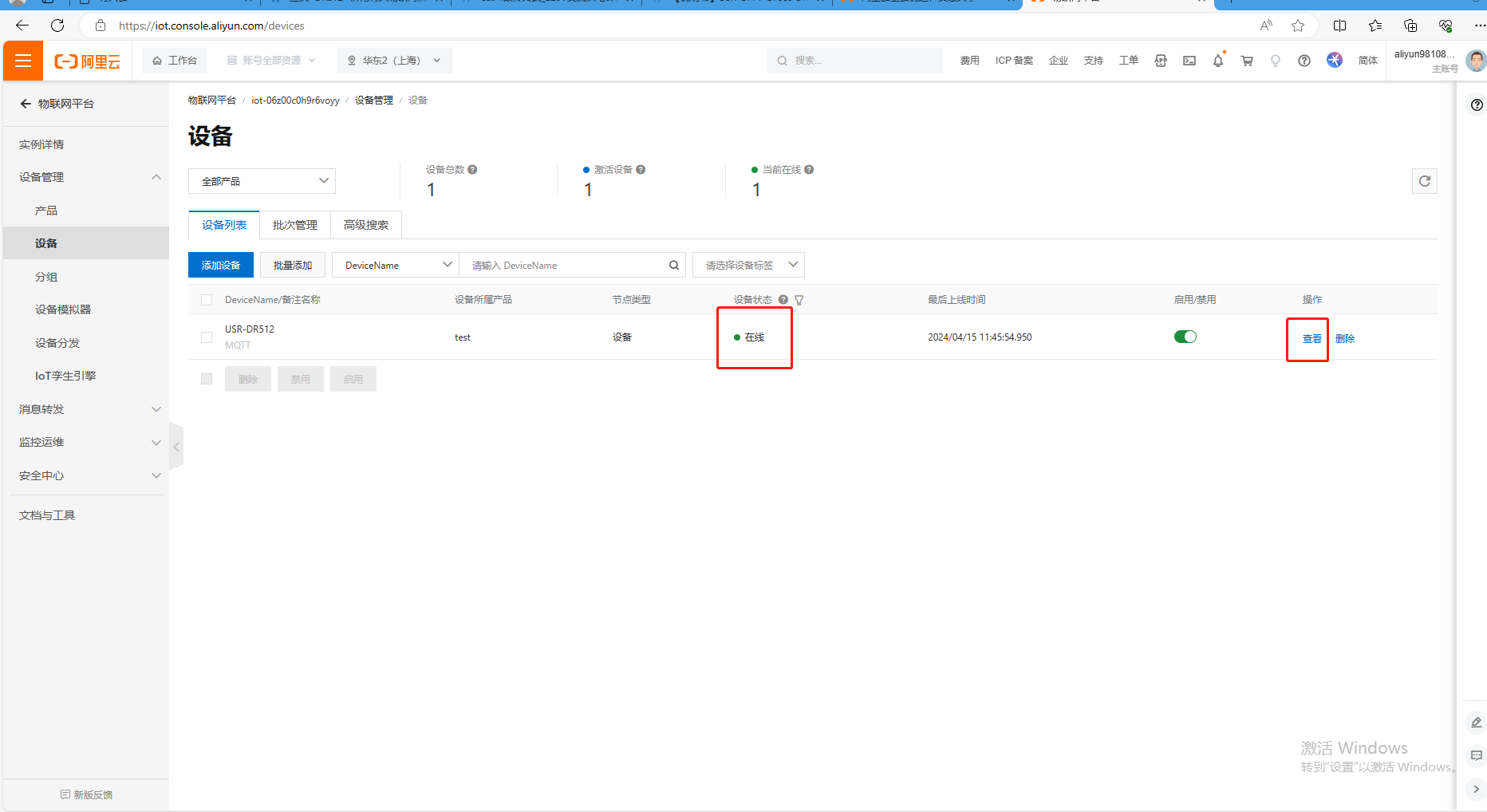

1、查看阿里云設備狀態在線

USR-DR512 設置完MQTT連接阿里云參數，聯網正常，在阿里云平臺可以看到設備狀態是在線。

2、數據訂閱測試

（1）點擊設備，點擊查看

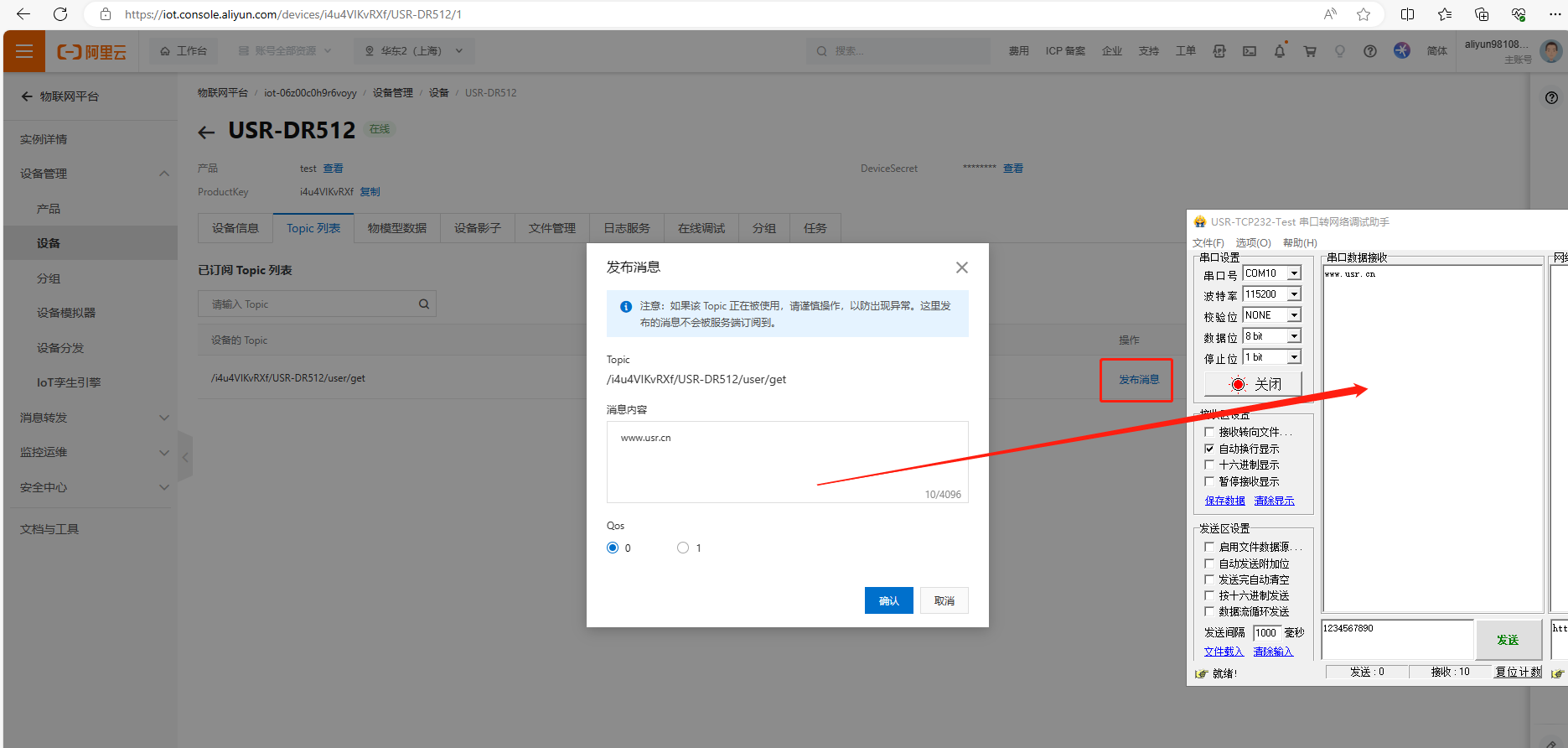

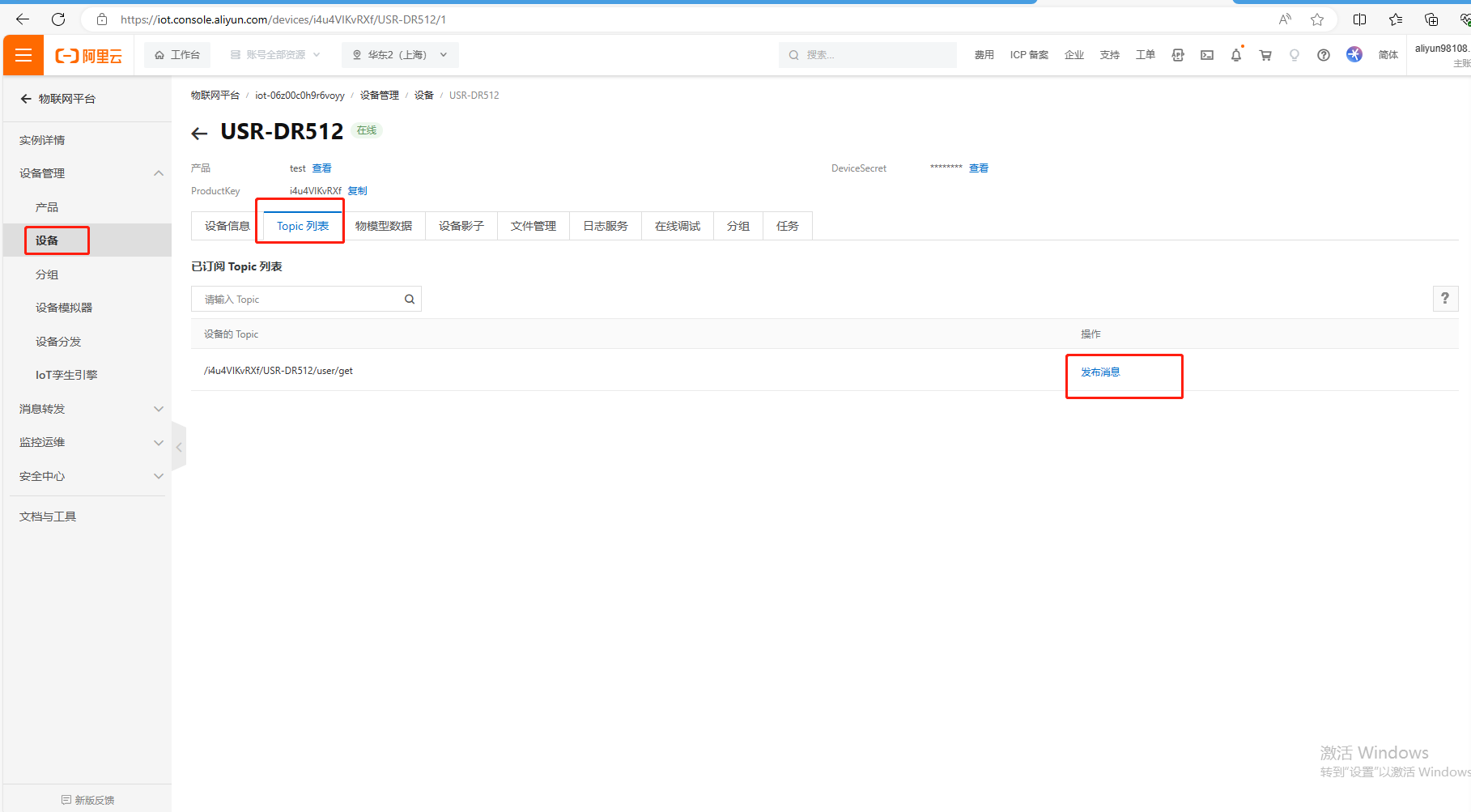

（2）點擊Topic列表，點擊發布消息

（3）使用阿里云平臺發布的消息www.xyglz.cn，被USR-DR512訂閱到，并通過USR-DR512串口發給串口端，串口助手接收到阿里云下發的數據www.xyglz.cn。

3、數據發布測試

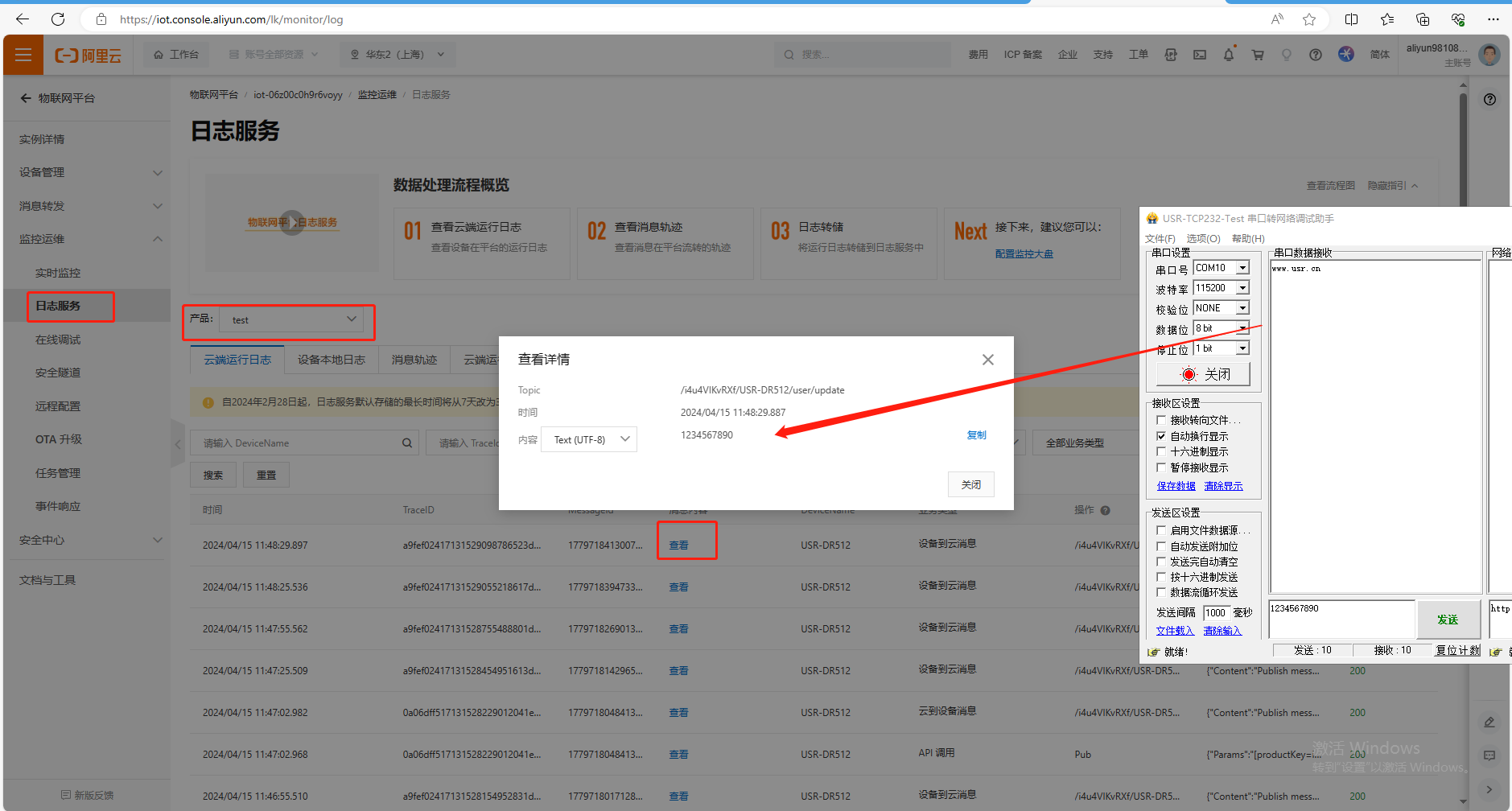

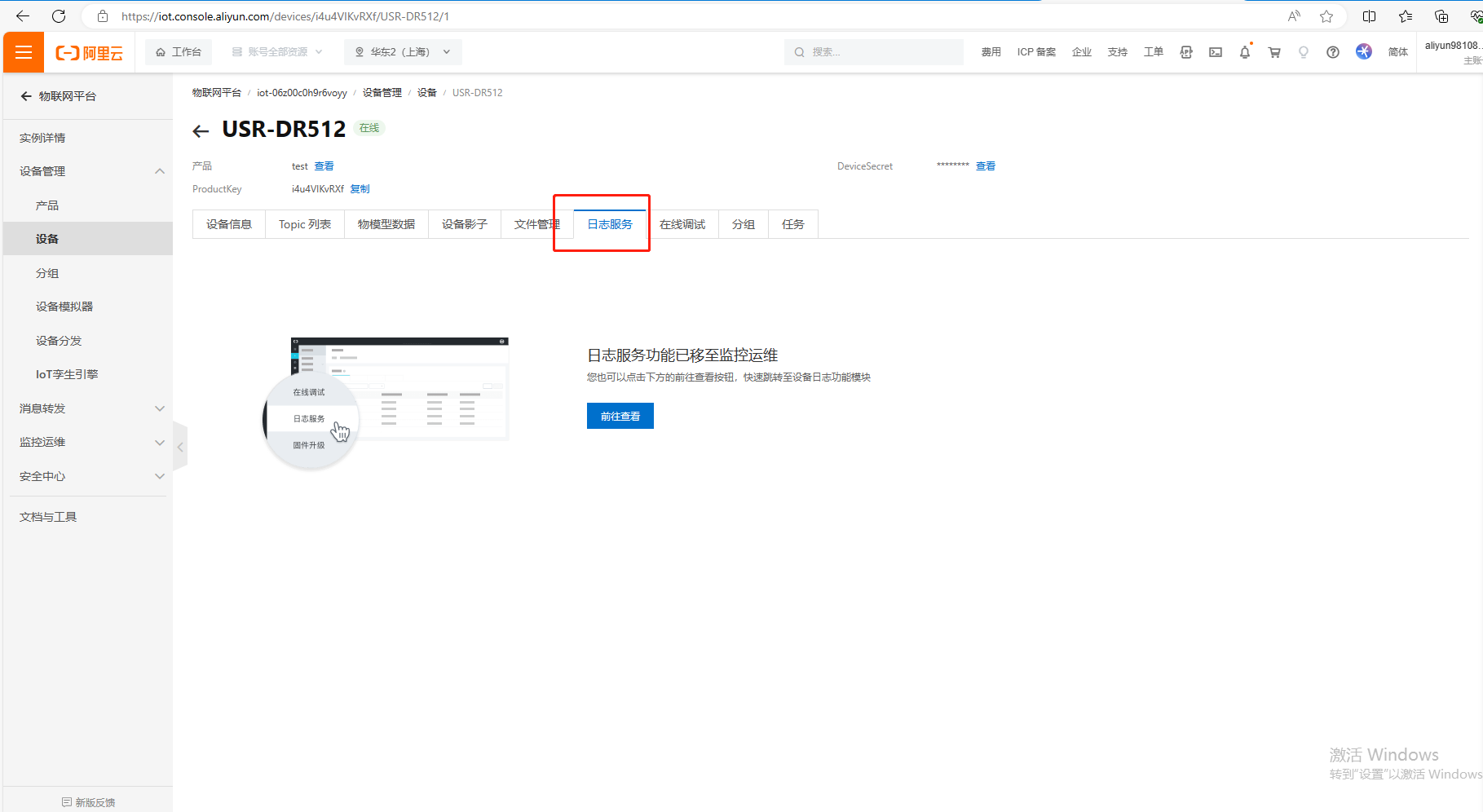

（1）點擊設備，點擊日志服務

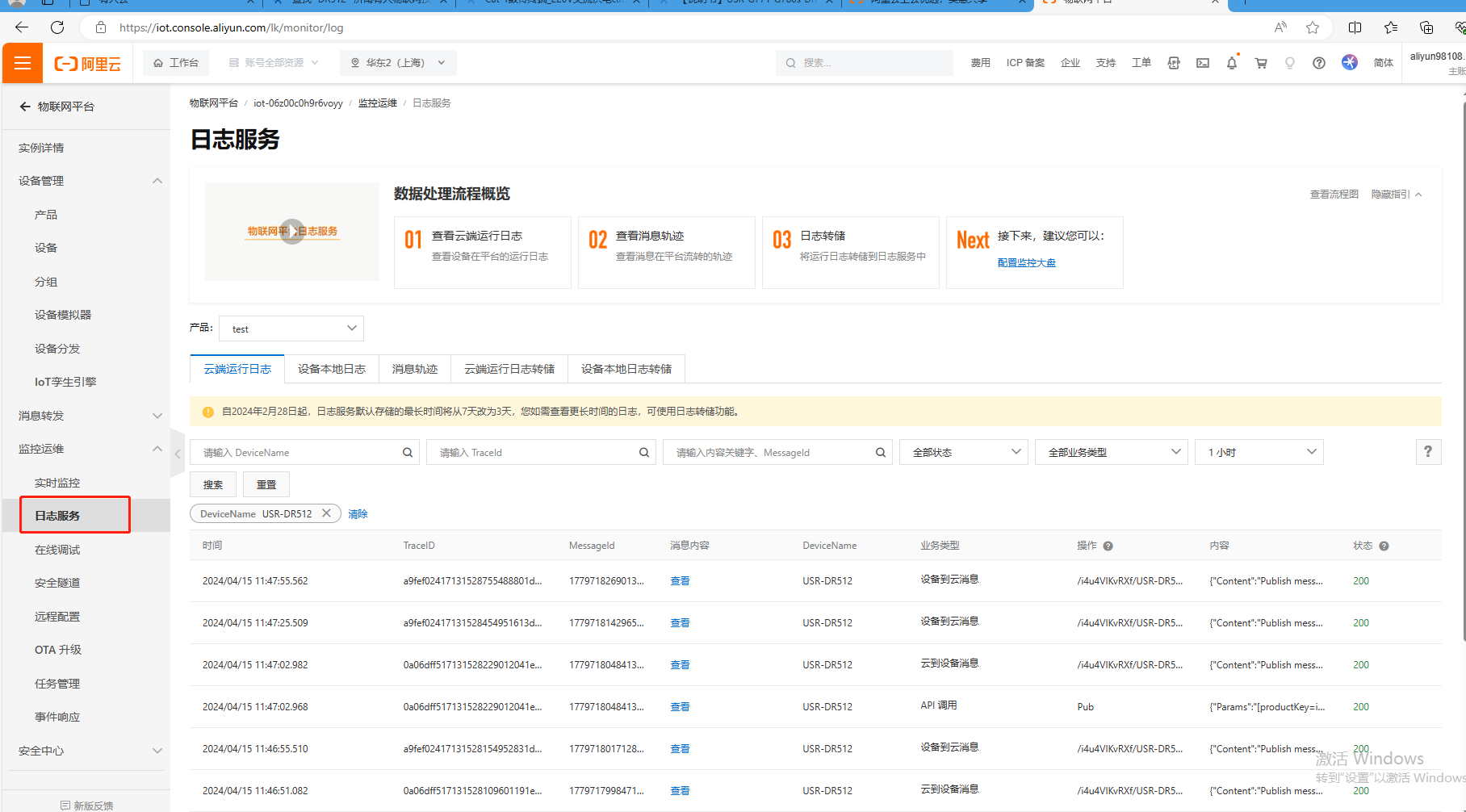

（2）USR-DR512使用串口助手發送數據1234567890，發送完成之后，我們在阿里云平臺可以通過日志服務，點擊查看，看到USR-DR512串口發到阿里云的數據1234567890。

編寫人：金志方 編寫日期：2024-04-18

審核人：金志方 審核日期：2024-04-18

訂正版本：V1.0 訂正內容：初稿
