1.硬件需求
a)串口服務器一臺,該教程中使用產品型號為USR-TCP232-410
b)S7200 PLC一臺
c)PPI編程線一根
2.軟件需求
a)M4參數設置軟件，點擊此處下載。
b)Fame View（杰控）組態(tài)軟件，點擊此處下載。

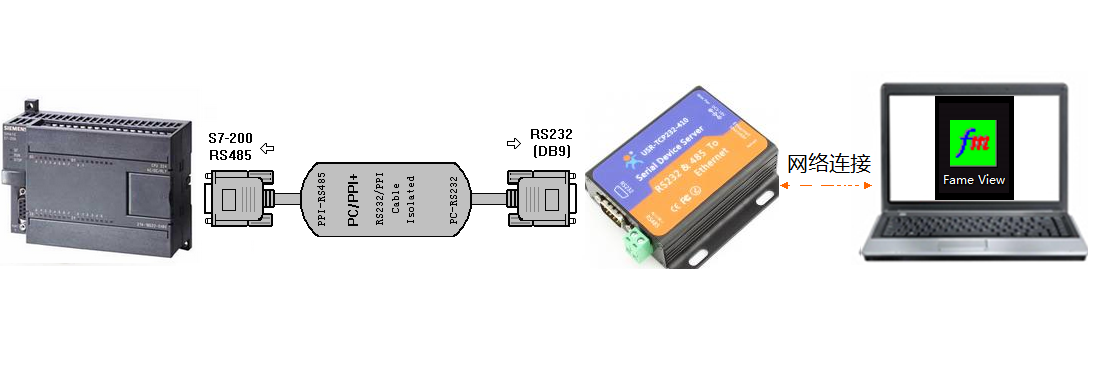

3.硬件連接實物圖
4.參數設置
a)將串口服務器網口直連電腦網口或者連接在路由器。

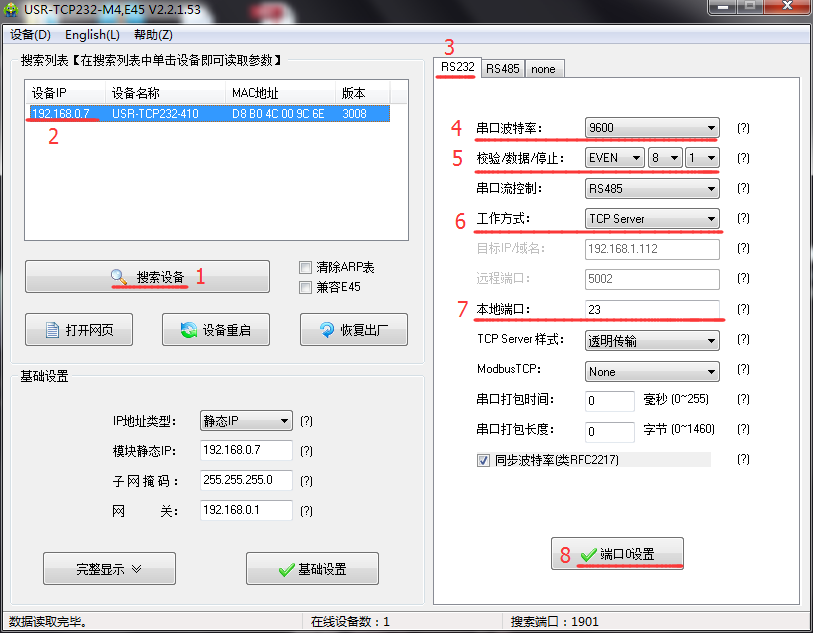

使用設置軟件設置參數：搜索設備，設置串口服務器的IP地址與局域網網段一致，設置串口服務器的波特率為9600，校驗數據位停止位：EVEN 8 1。

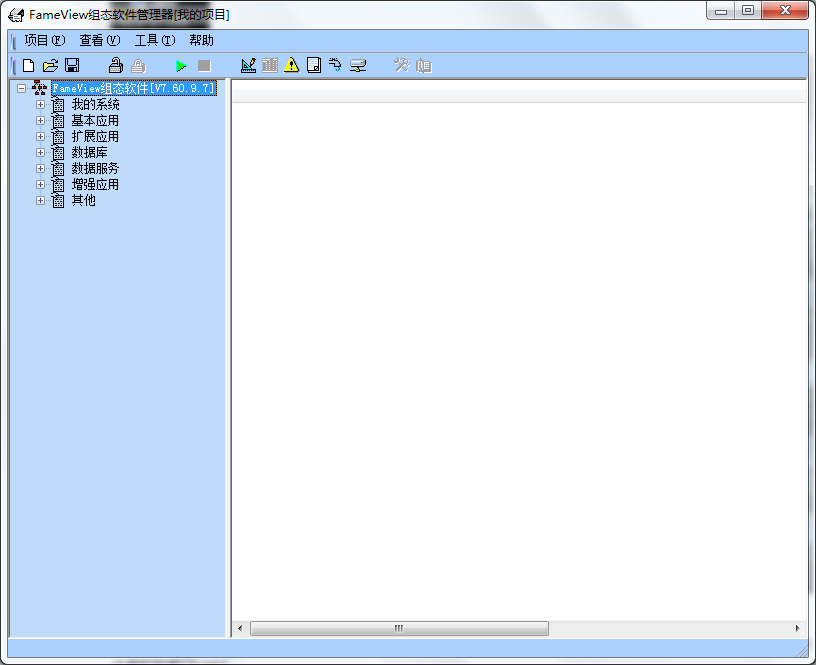

c)打開Fame View（杰控）組態(tài)軟件

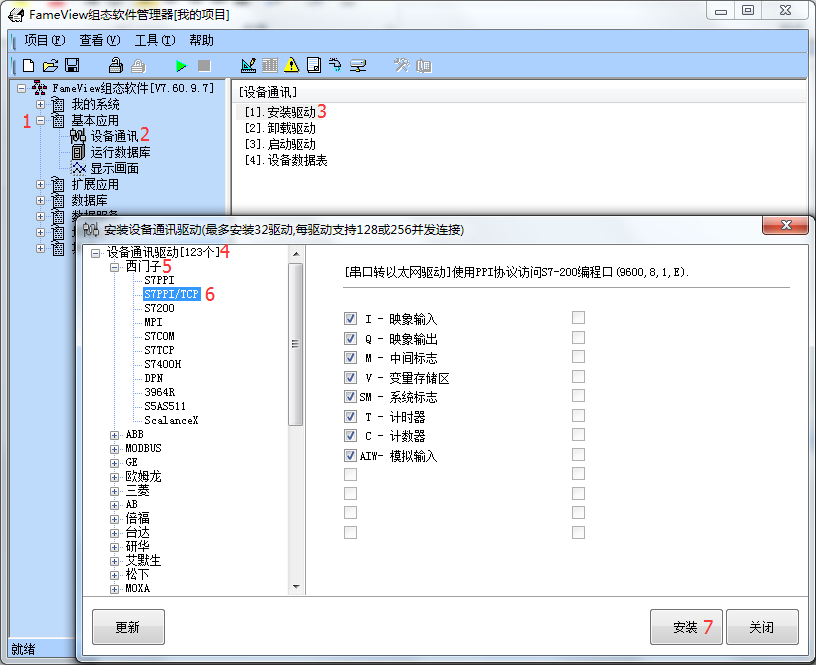

d)基本應用--設備通訊--安裝驅動--設備通訊驅動--西門子--S7PPI/TCP--安裝

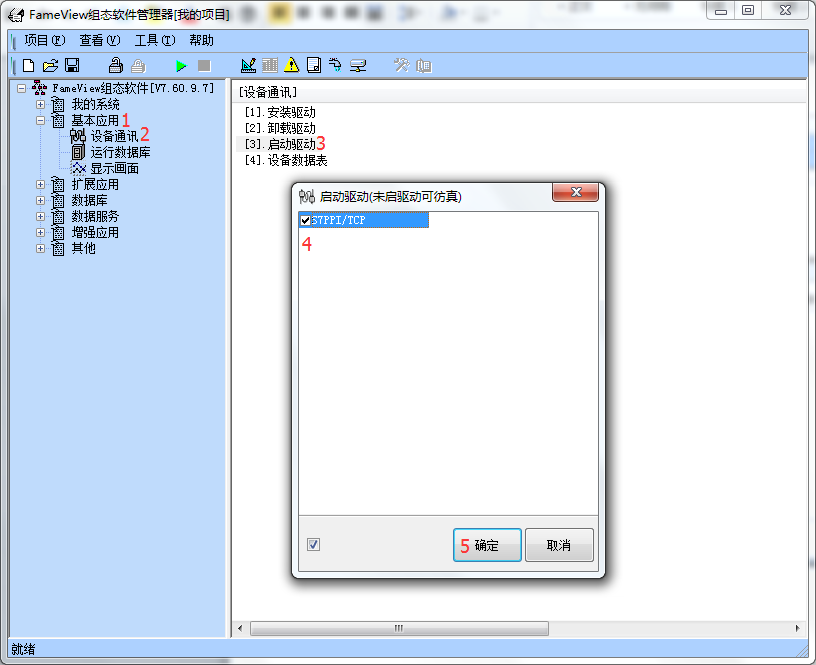

e)基本應用--設備通訊--啟動驅動--S7PPI/TCP--確定

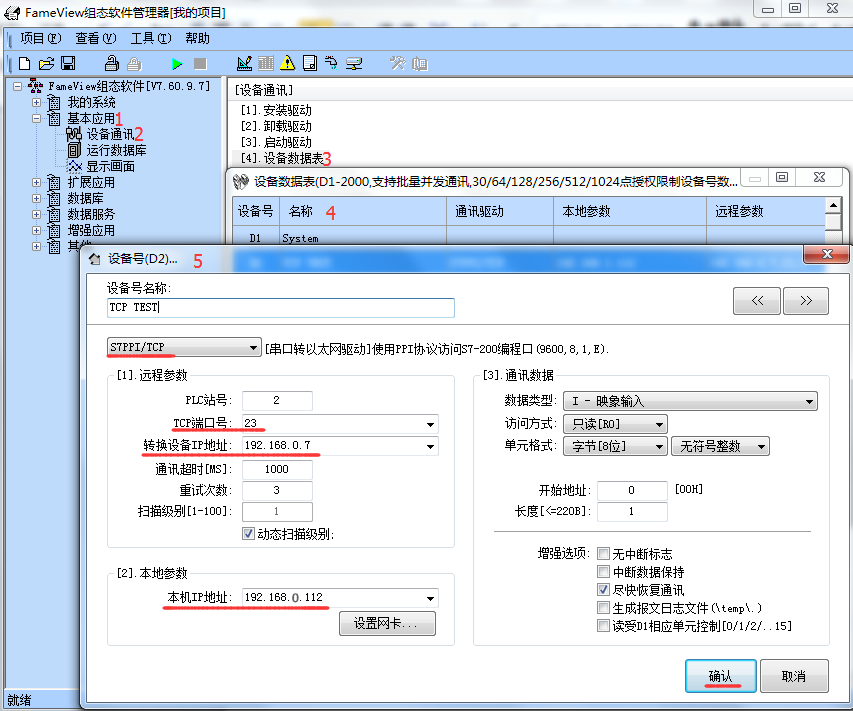

f)基本應用--設備通訊--設備數據--表設備號

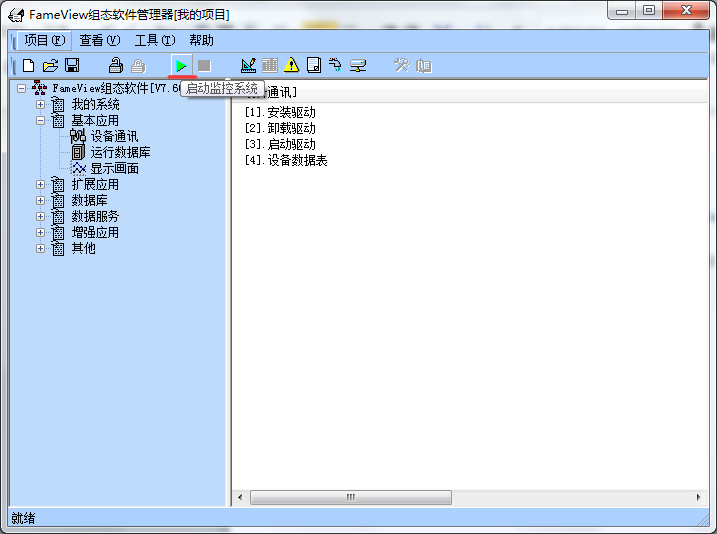

g)點擊軟件上三角圖標--啟動監(jiān)控系統--選擇演示模式

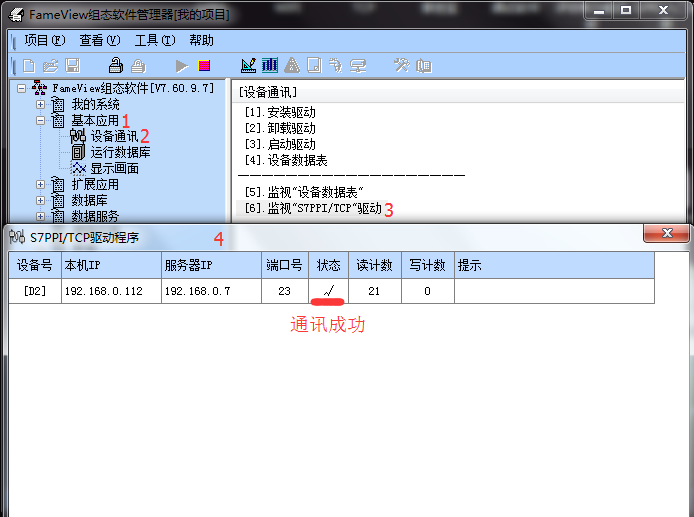

h)基本應用--設備通訊--監(jiān)視”S7PPI/TCP”驅動
