USR-DR514 連接有人云（V6版本)和虛擬串口（V3.7.2.529版本）一對一通訊示例

備注：USR-DR514需要插SIM卡聯網。

一、資料下載

USR-DR504/DR514說明書（完整版）http://www.xyglz.cn/Download/1046.html

USR-DR514 規格書 http://www.xyglz.cn/Download/1047.html

USR-DR504/514 標準AT指令集http://www.xyglz.cn/Download/1048.html

USR-DR514 設置軟件http://www.xyglz.cn/Download/1049.html

【USR-VCOM】 有人虛擬串口軟件：http://www.xyglz.cn/Product/72.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.xyglz.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR514 產品 1臺

220V交流端子供電電源線 1條

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR514的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接220V交流端子供電電源線，上電（220V交流電供電注意安全）。

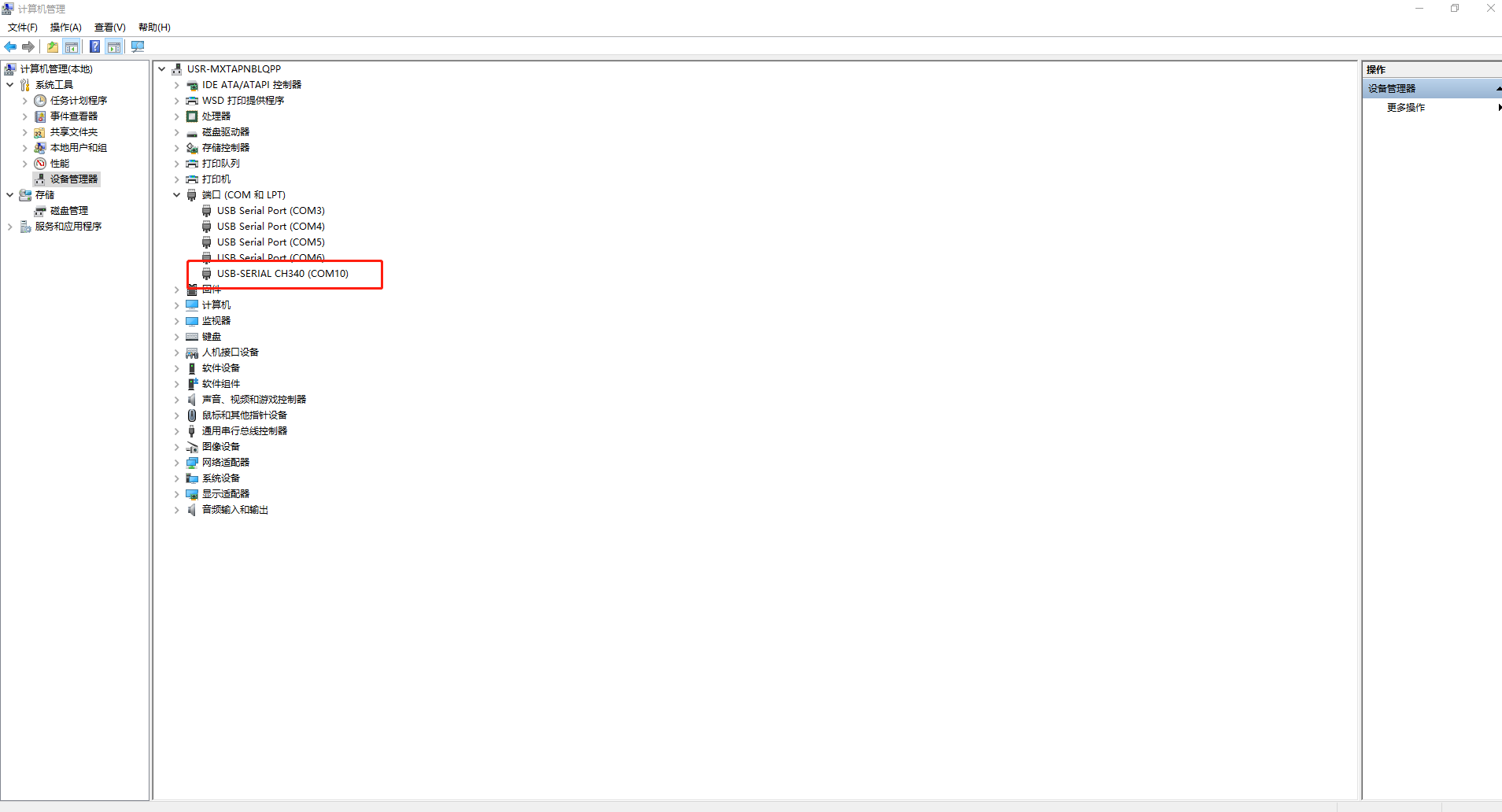

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR514的USB-RS485串口線COM口號，COM10。

三、有人云參數設置

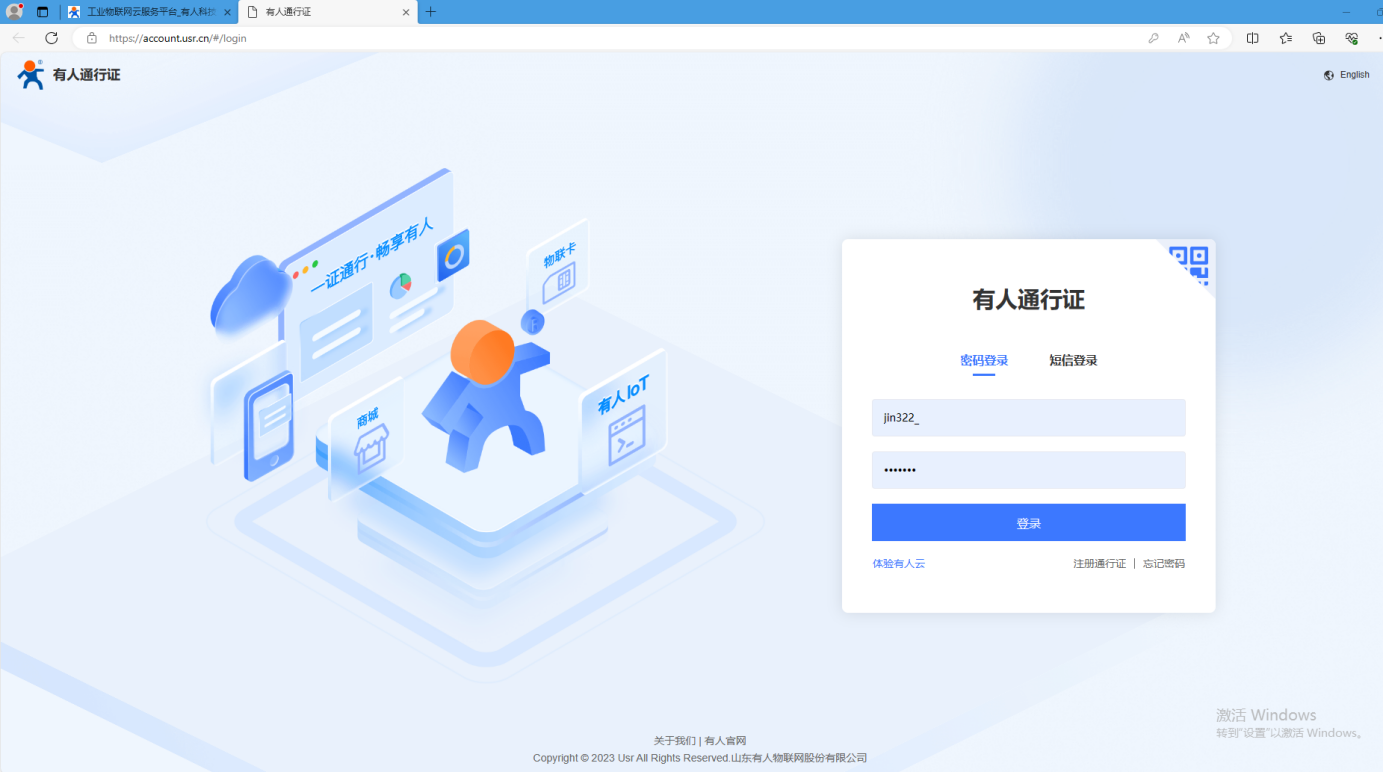

1、登錄有人云賬號

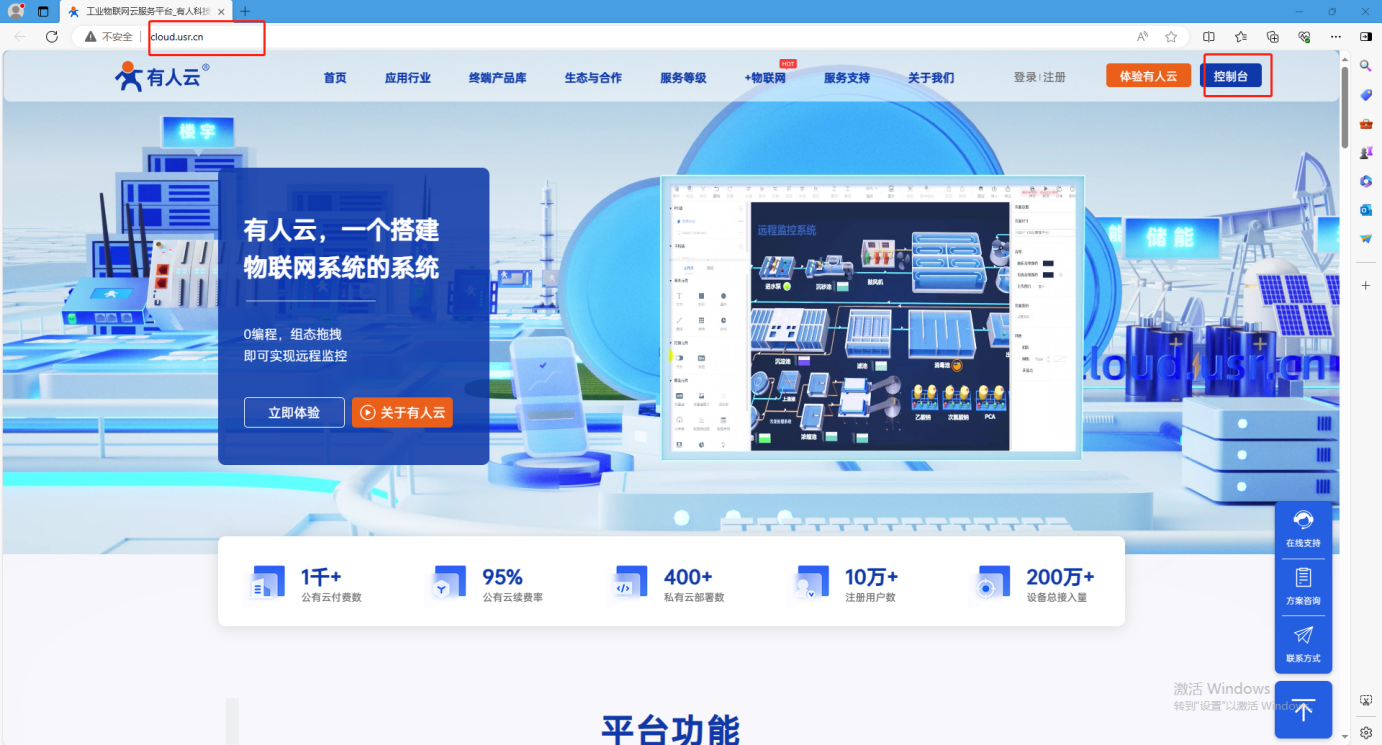

www.xyglz.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-DR514設備

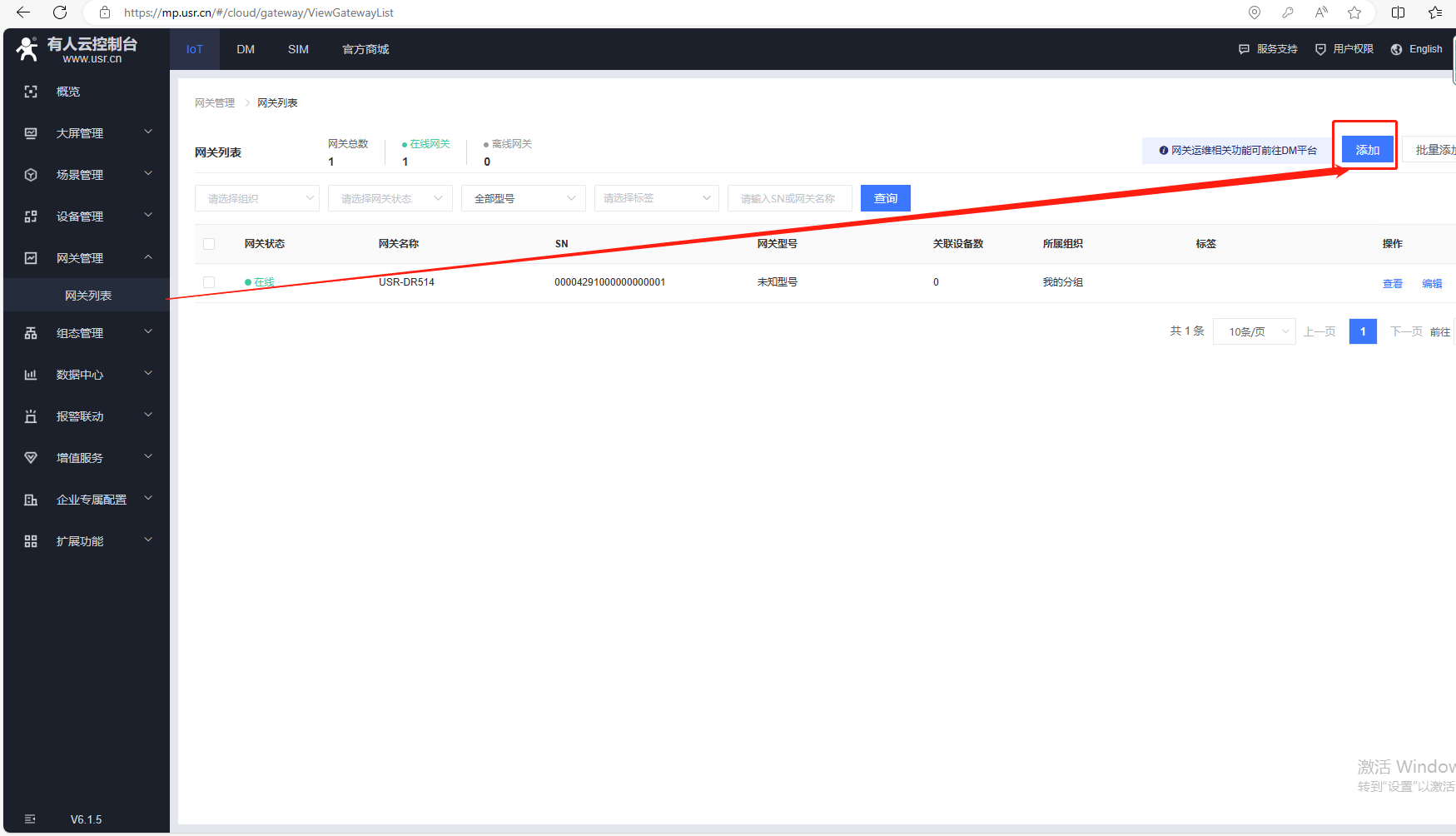

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

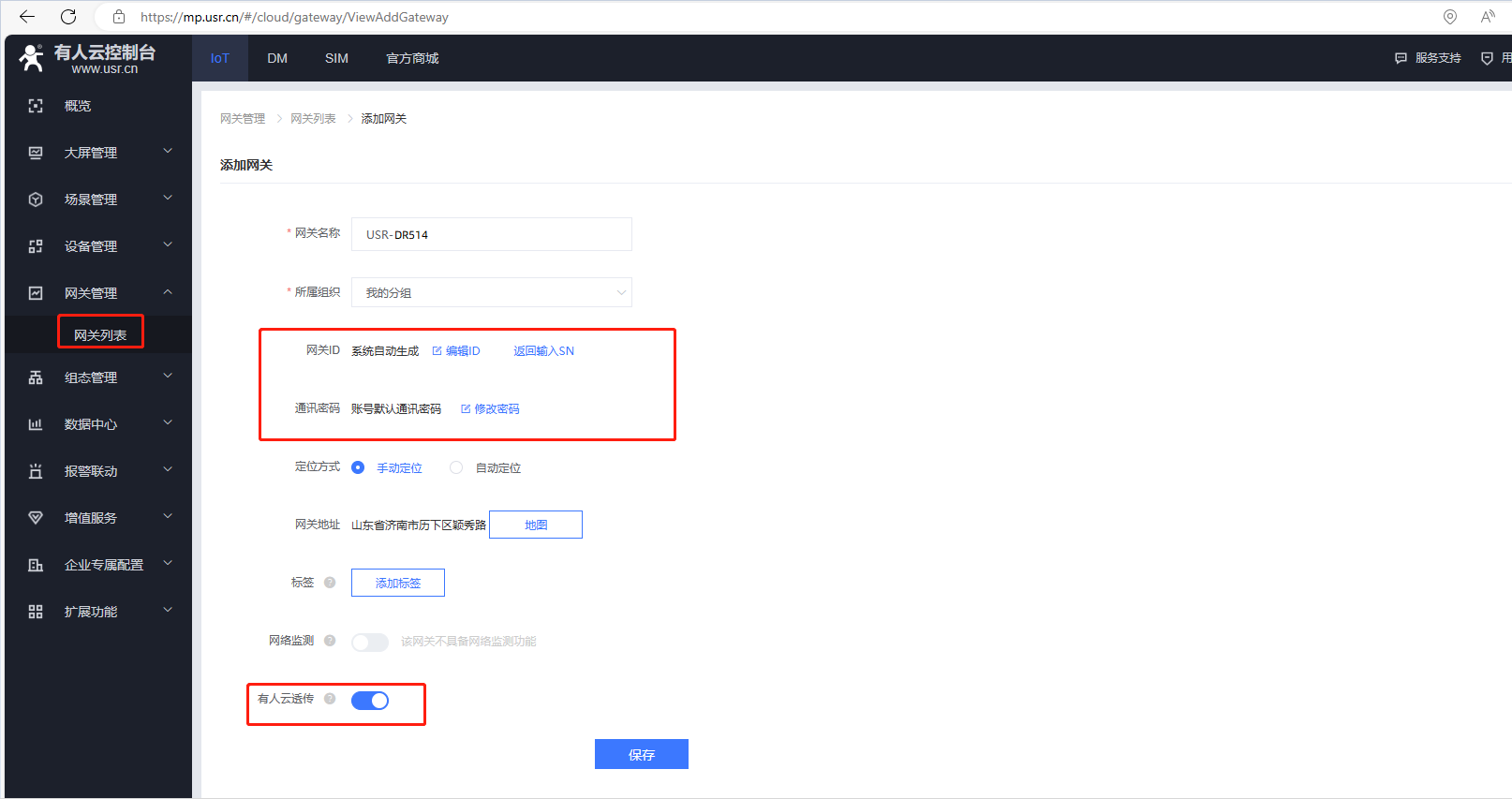

（2）USR-DR514不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。

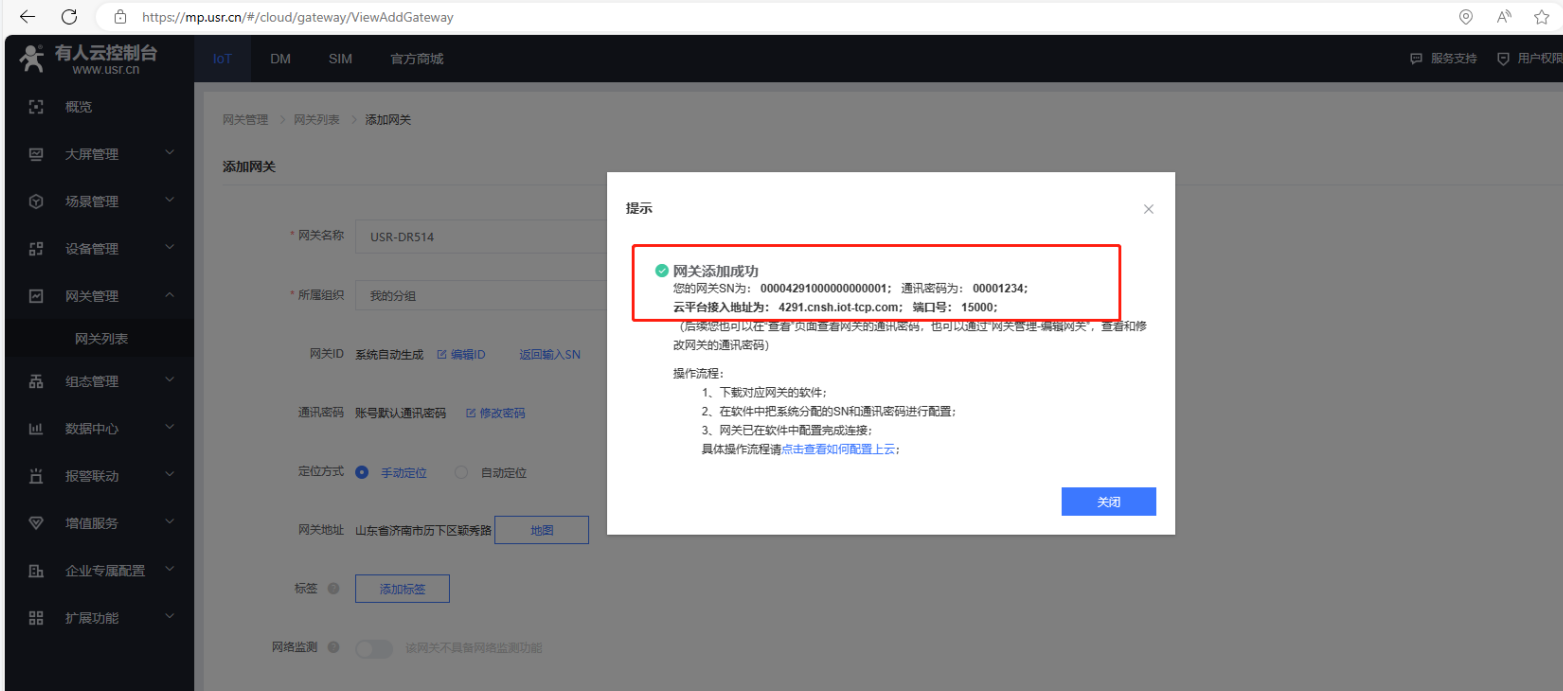

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

四、USR-DR514參數設置

1、打開USR-DR514設置軟件 V1.0.7

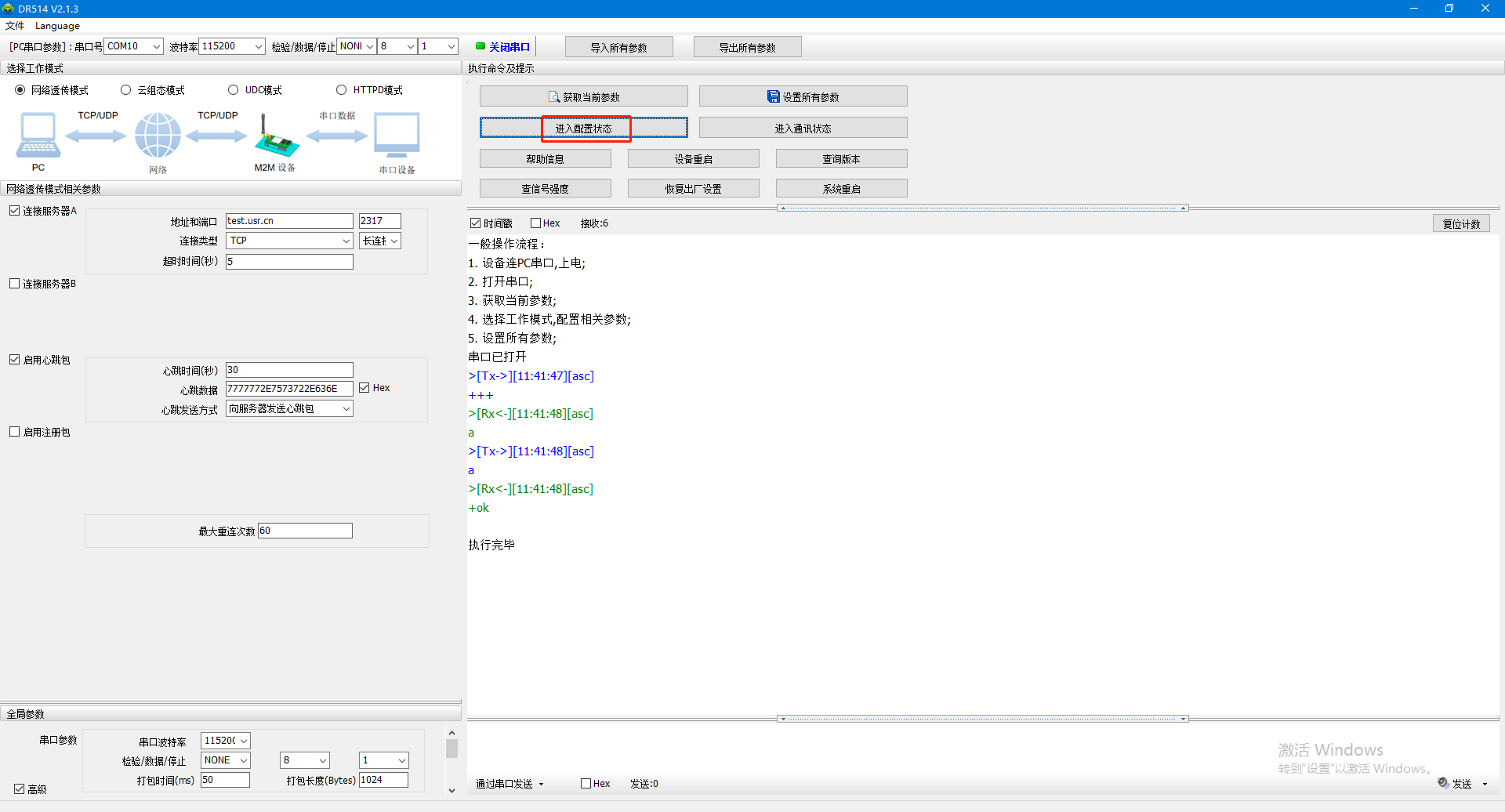

2、打開串口，點擊進入配置狀態

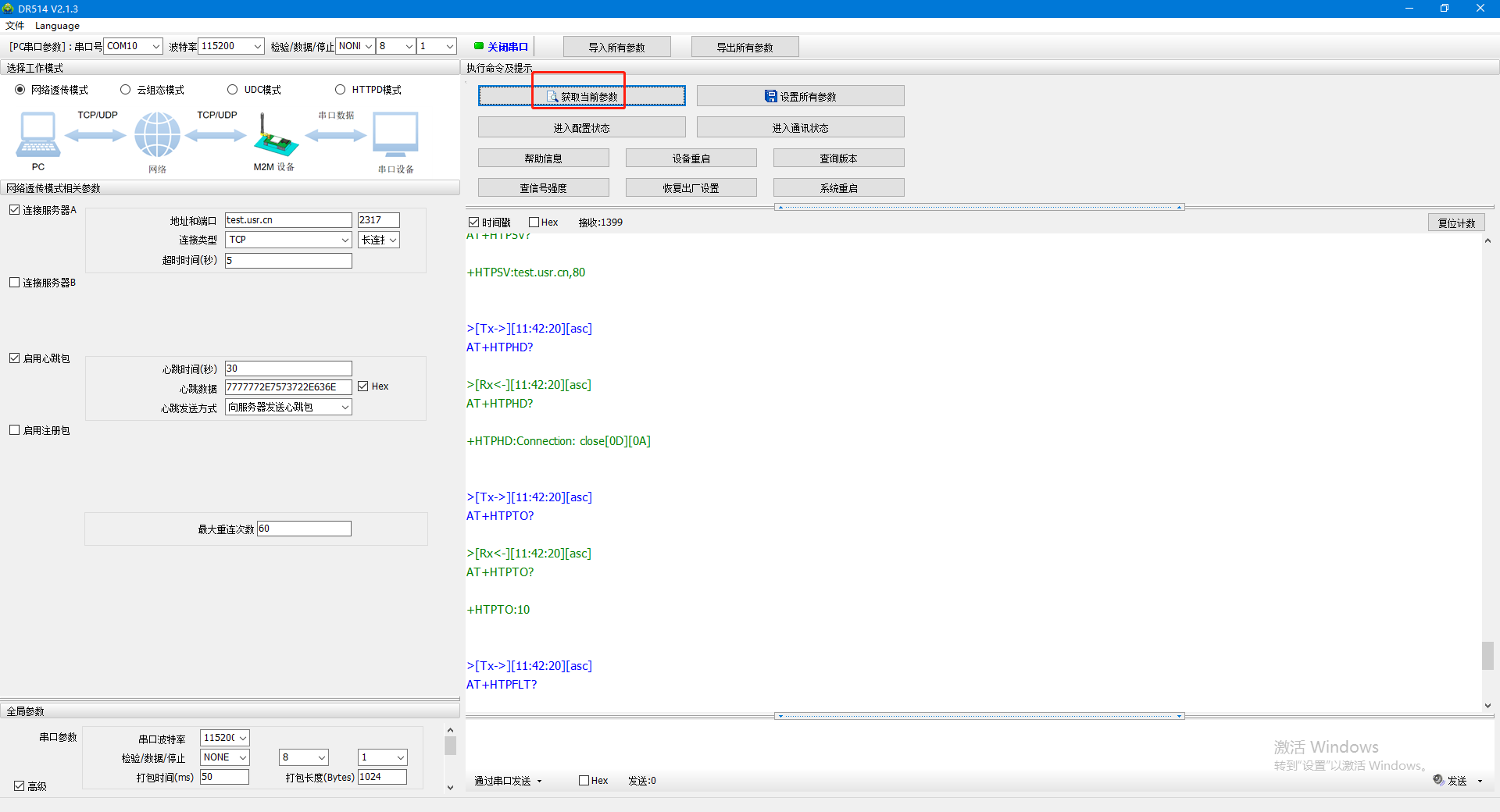

3、點擊獲取當前參數

4、設置連接有人云平臺參數

網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

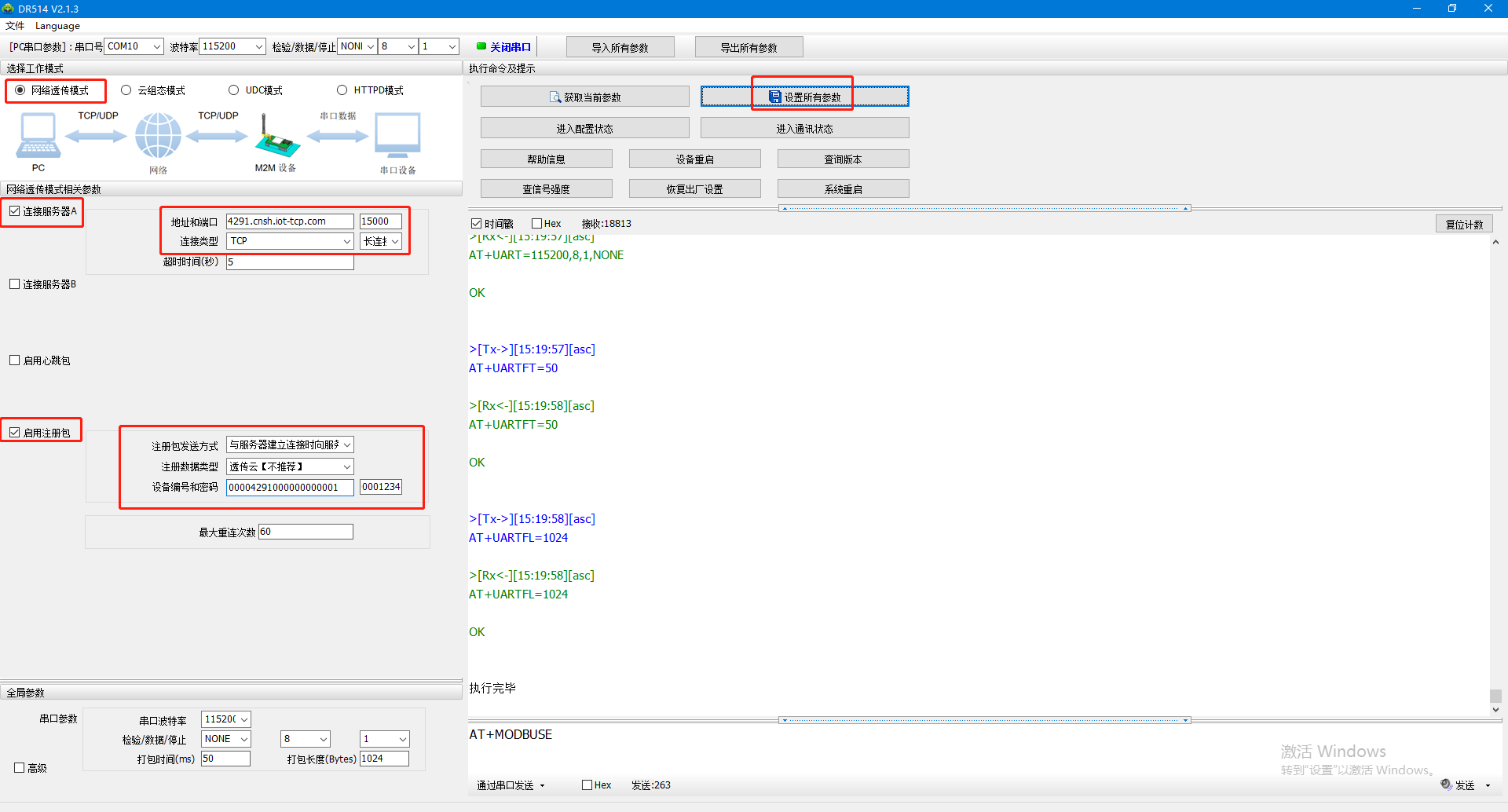

設置服務器地址4291.cnsh.iot-tcp.com和端口號15000，開啟注冊包，輸入有人云添加設備的ID00004291000000000001和密碼00001234，點擊設置所有參數。

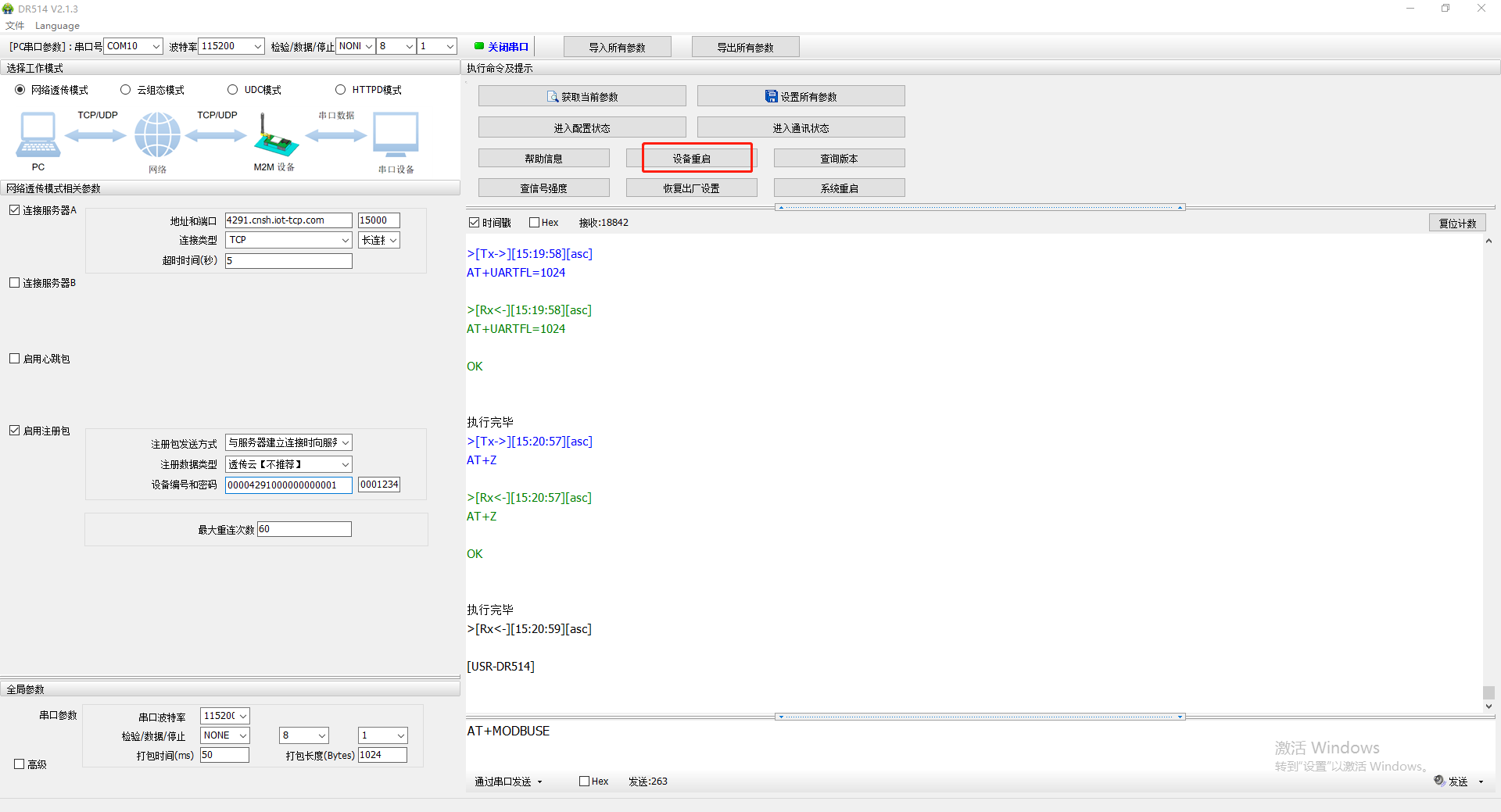

5、點擊設備重啟

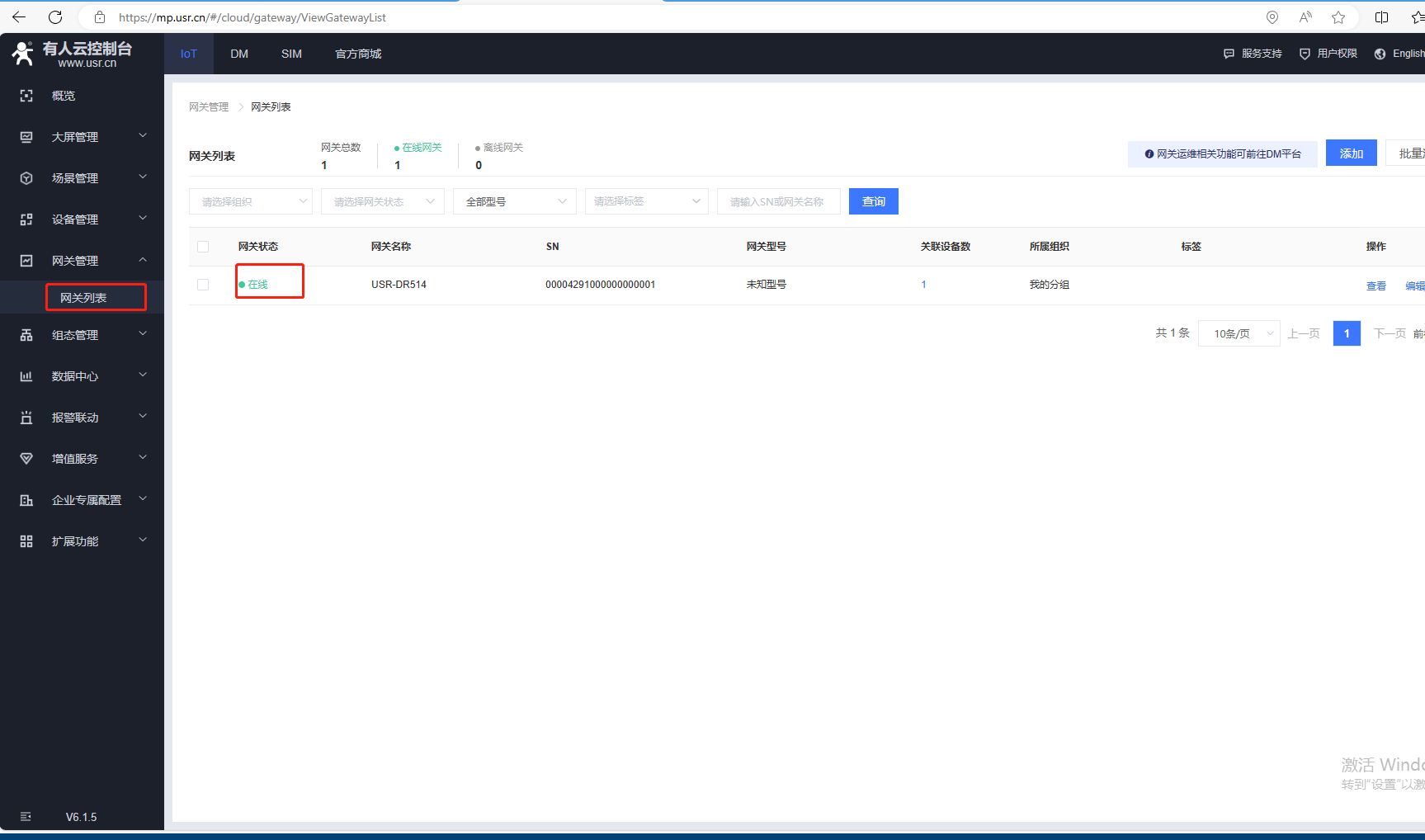

6、有人云設備在線

五、添加USR-VCOM設備

1、點擊網關管理，網關列表，點擊添加，點擊單個添加。

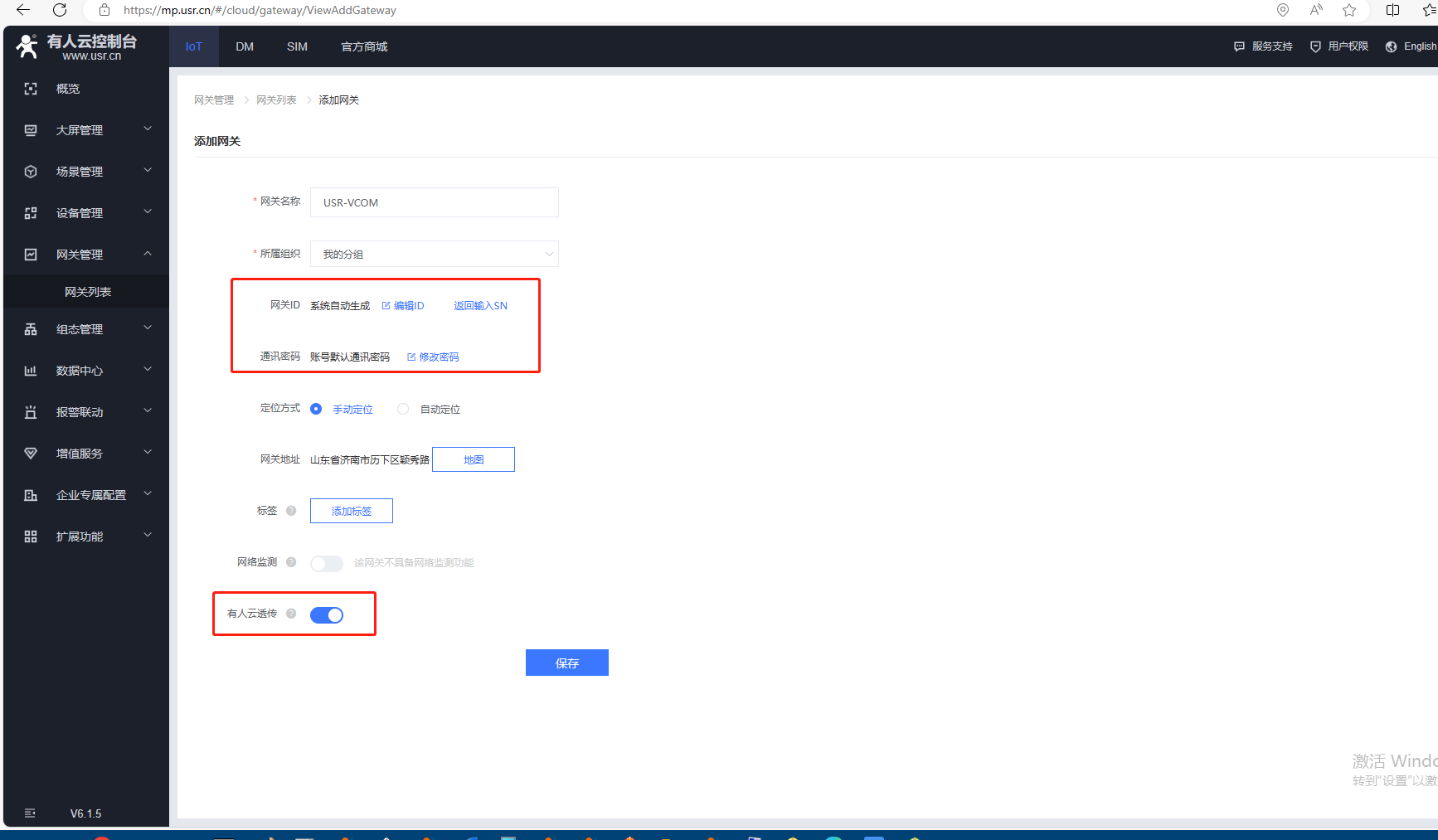

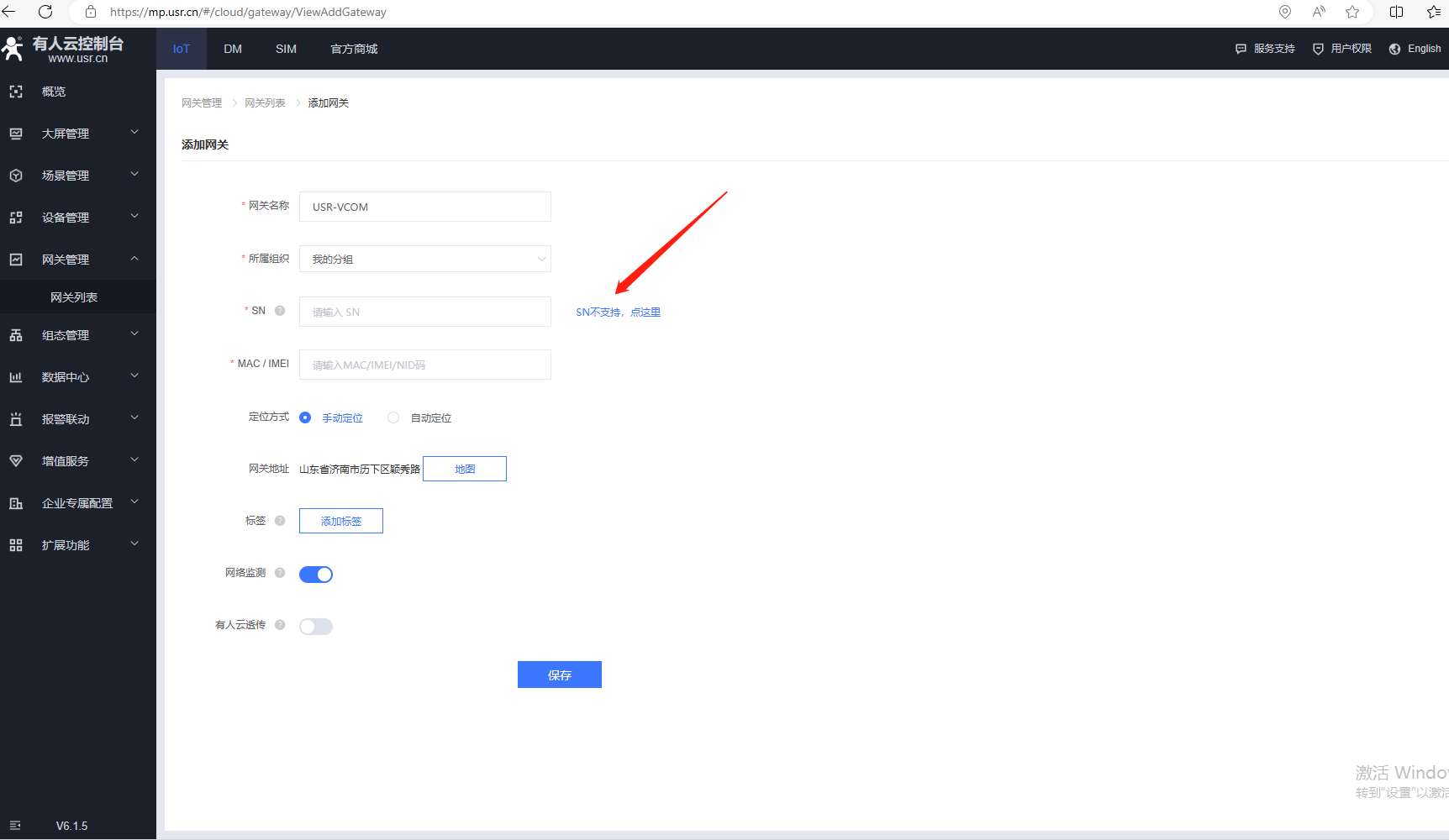

2、USR-VCOM虛擬串口添加，點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。

網關添加成功
您的網關SN為： 00004291000000000002； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

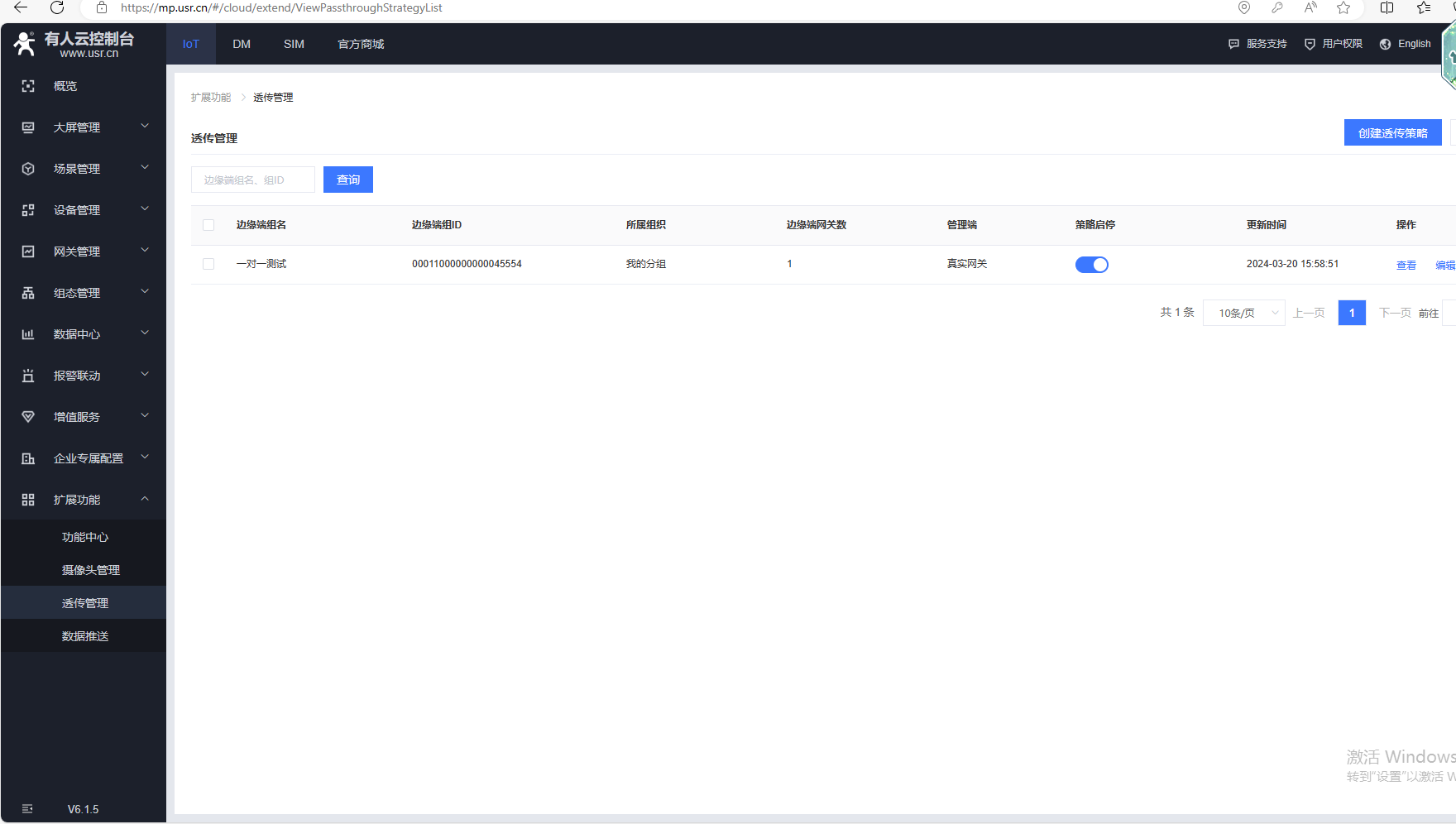

六、有人云建透傳組

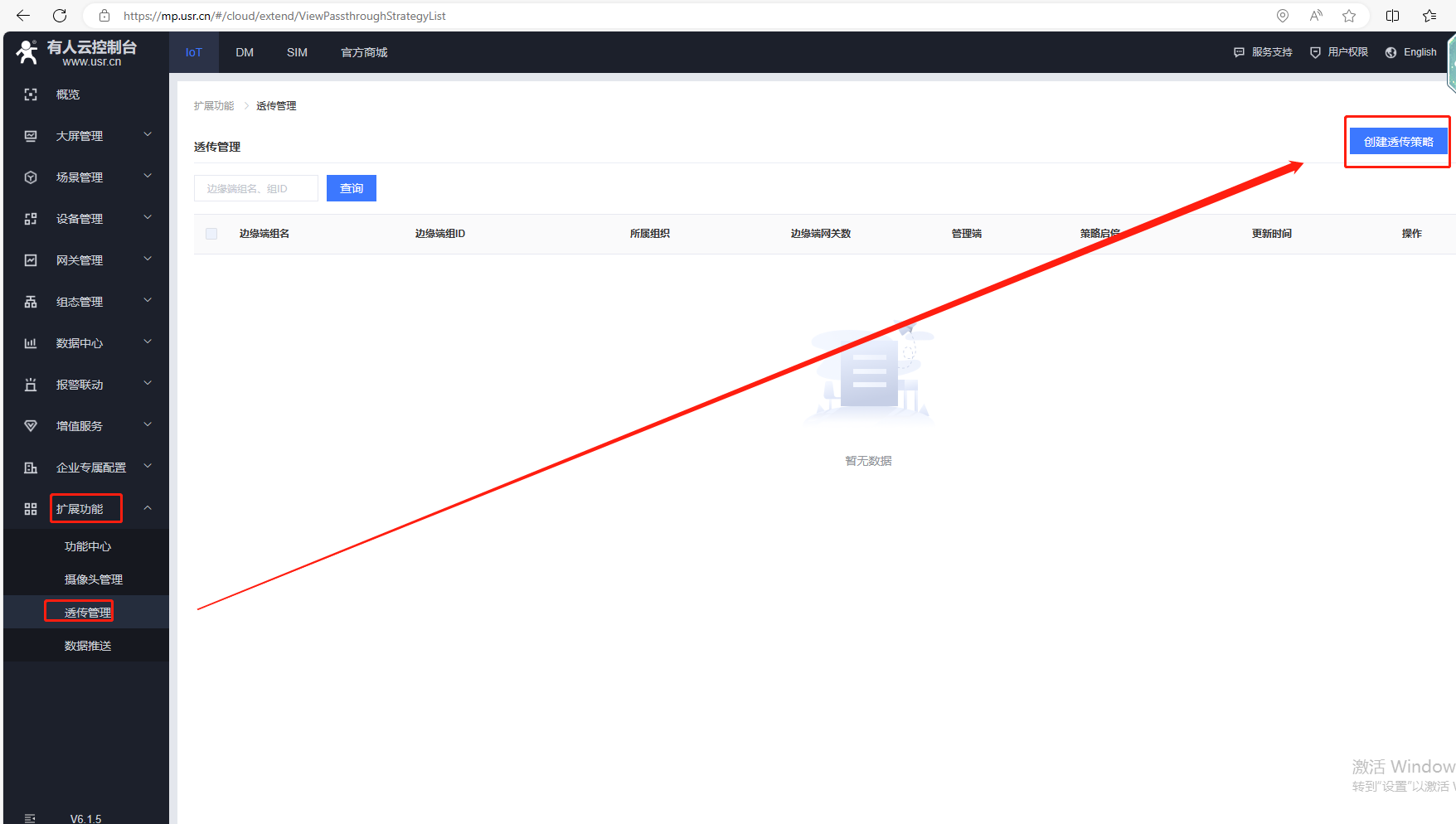

1、擴展功能，透傳管理，創建一個透傳策

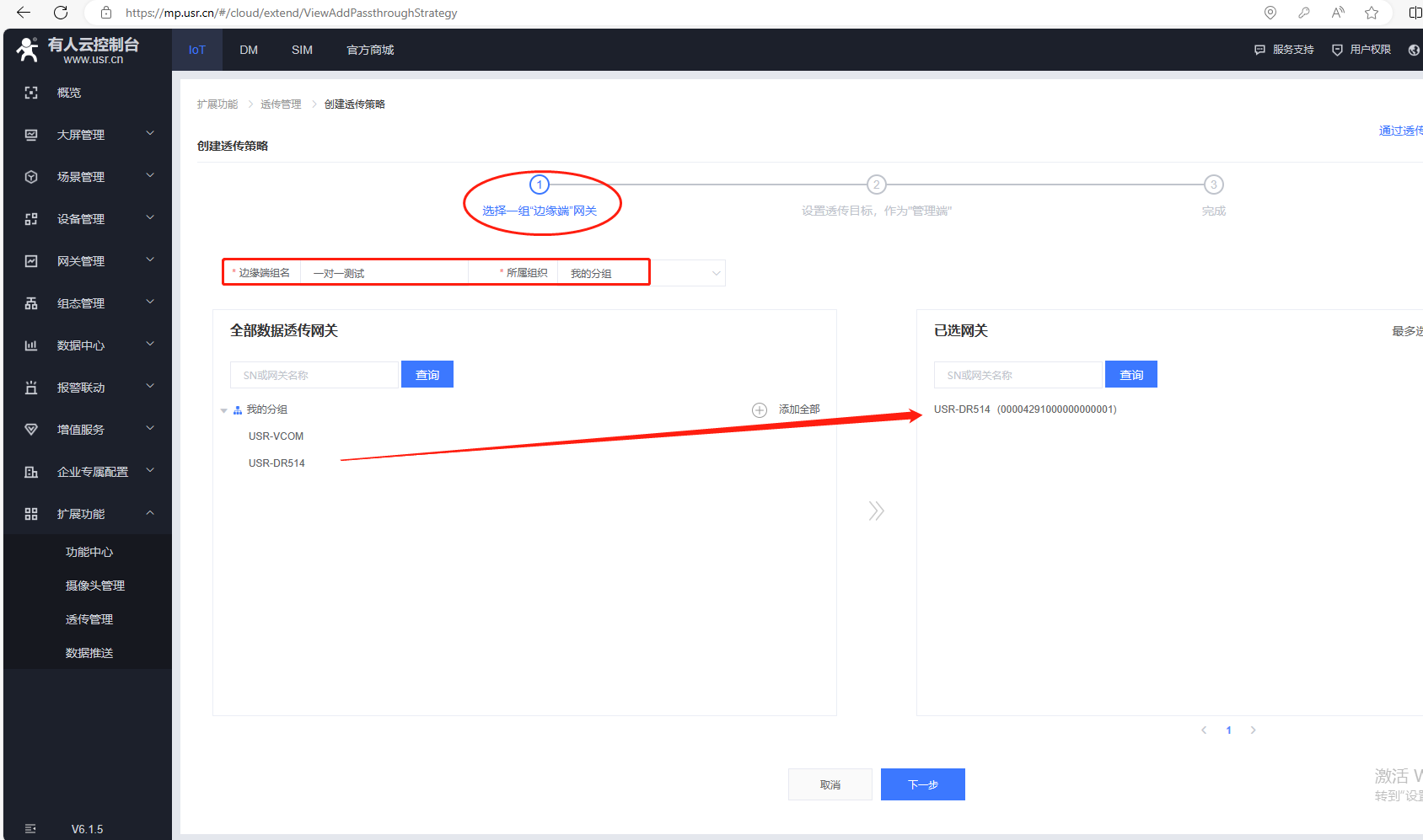

2、選擇邊緣端網關，添加的USR-DR514設備

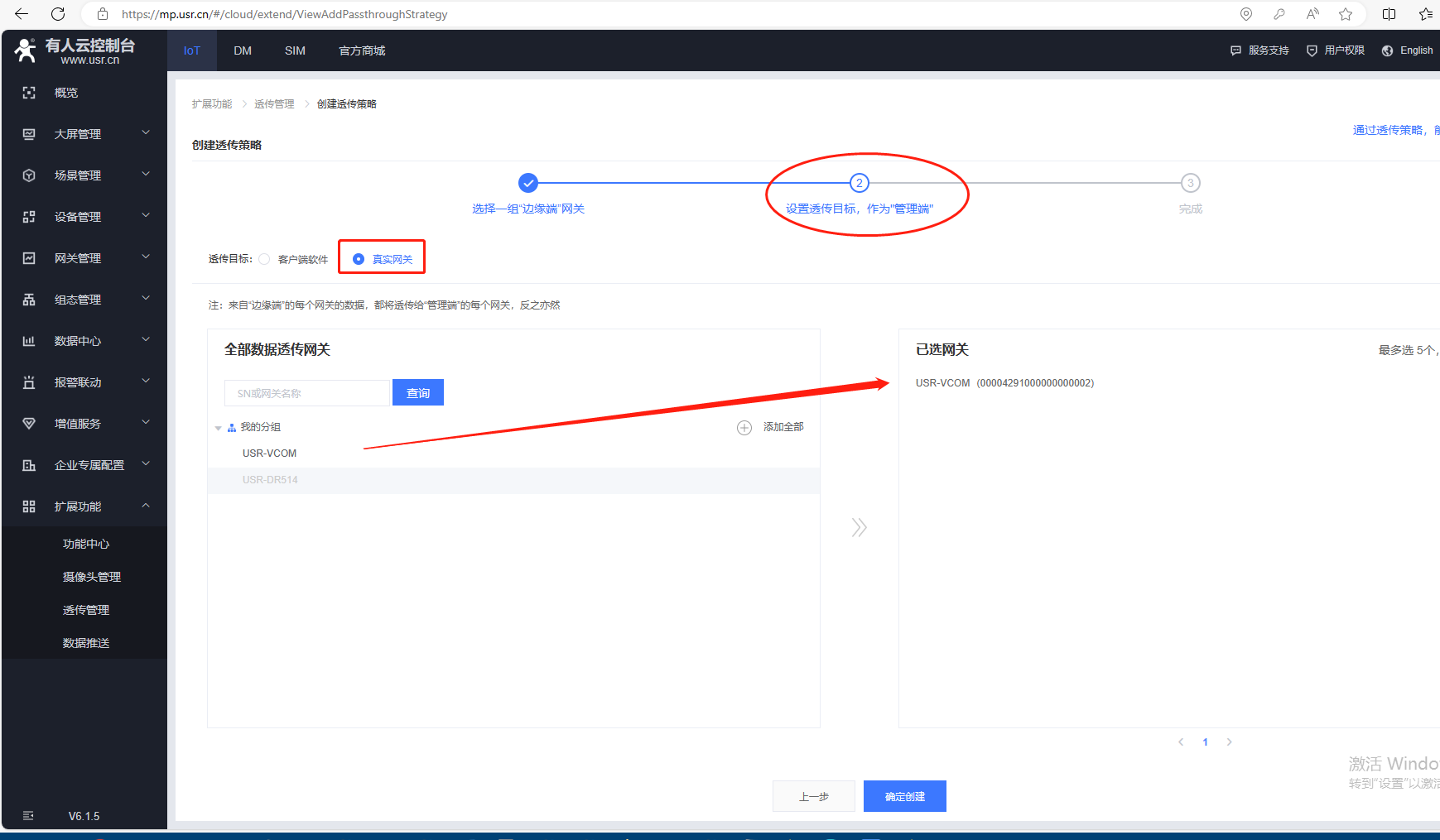

3、選擇管理端，選添加的USR-VCOM做管理端

七、創建虛擬串口

1、電腦下載并安裝虛擬串口軟件V3.7.2.529版本

下載安裝之前，需要關閉防火墻。

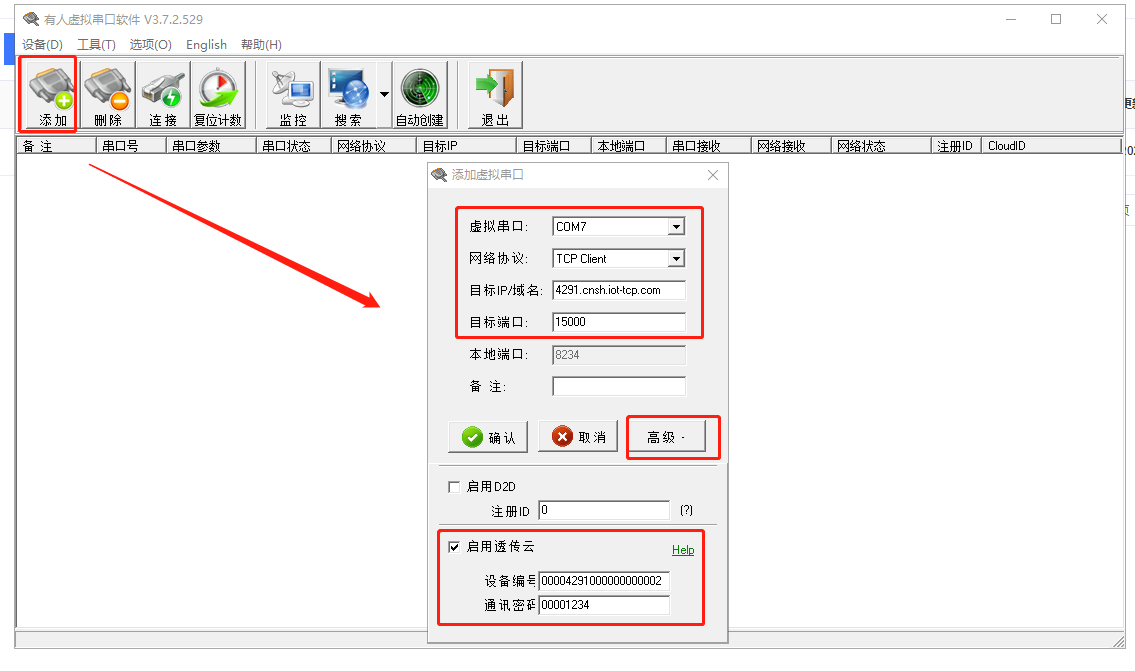

2、創建虛擬串口

點擊添加，用空閑的COM7作為虛擬串口的COM口號。

網關SN為： 00004291000000000002； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；

設置連接有人云平臺參數：

網絡協議：TCP client客戶端

目標地址4291.cnsh.iot-tcp.com和目標端口號15000

高級設置開啟透傳云，輸入有人云添加設備的編號ID00004291000000000002和密碼00001234，點擊確認。

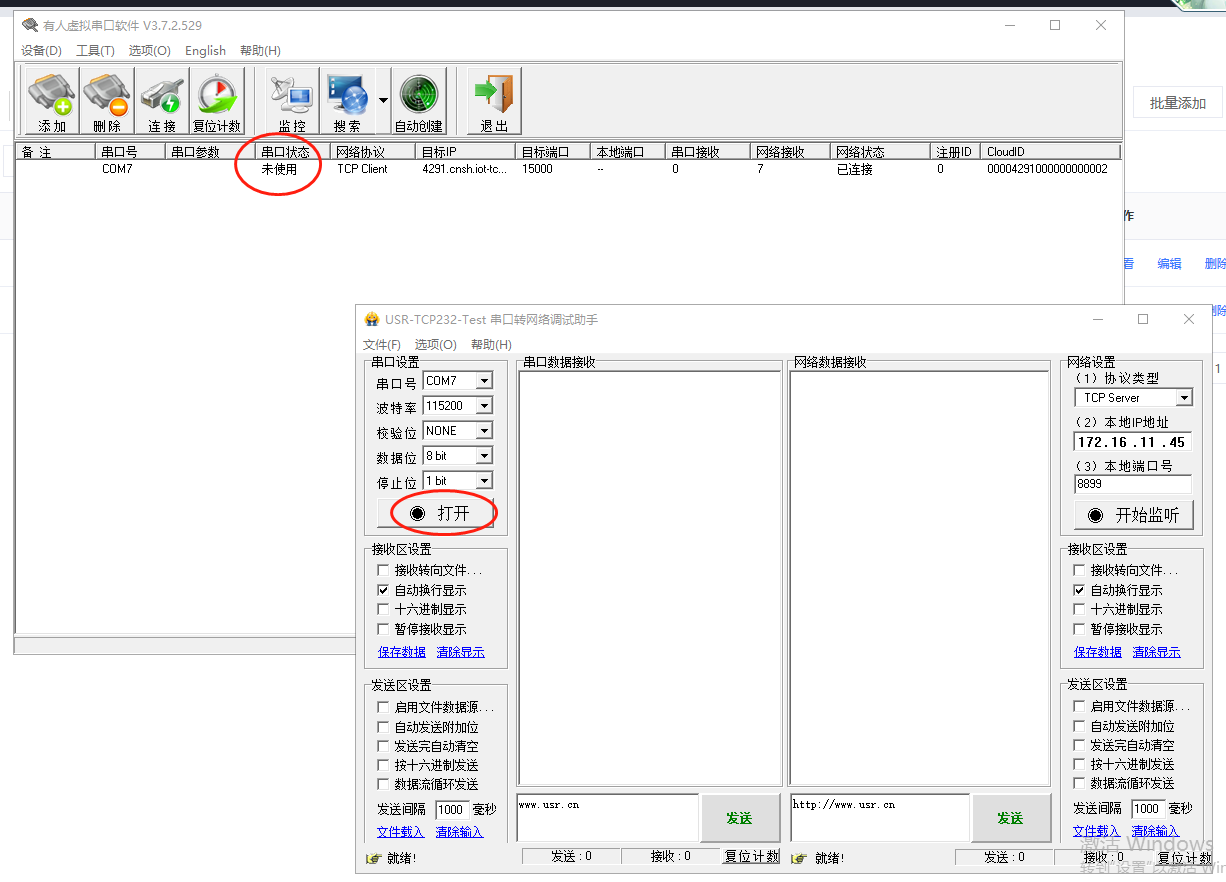

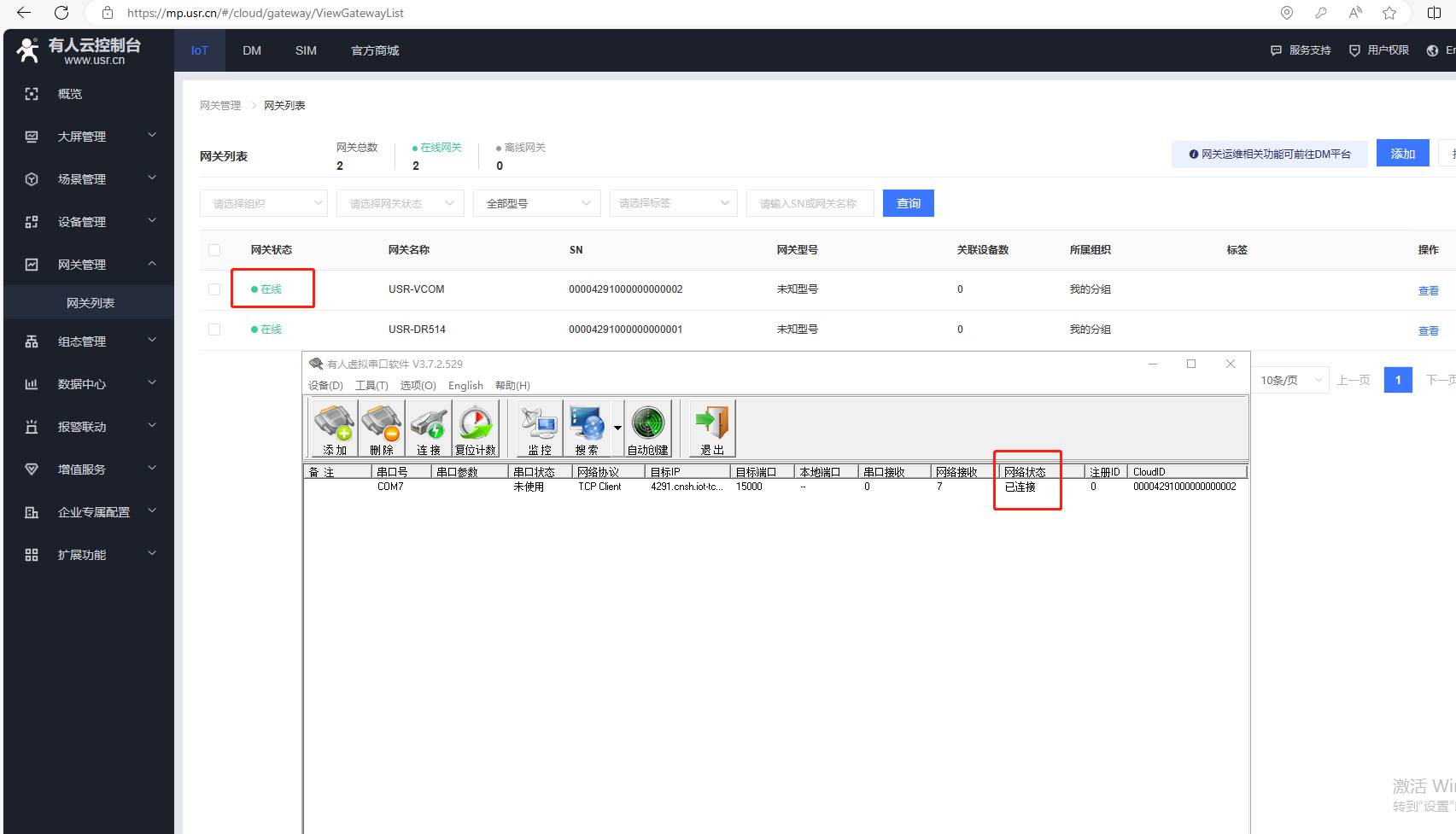

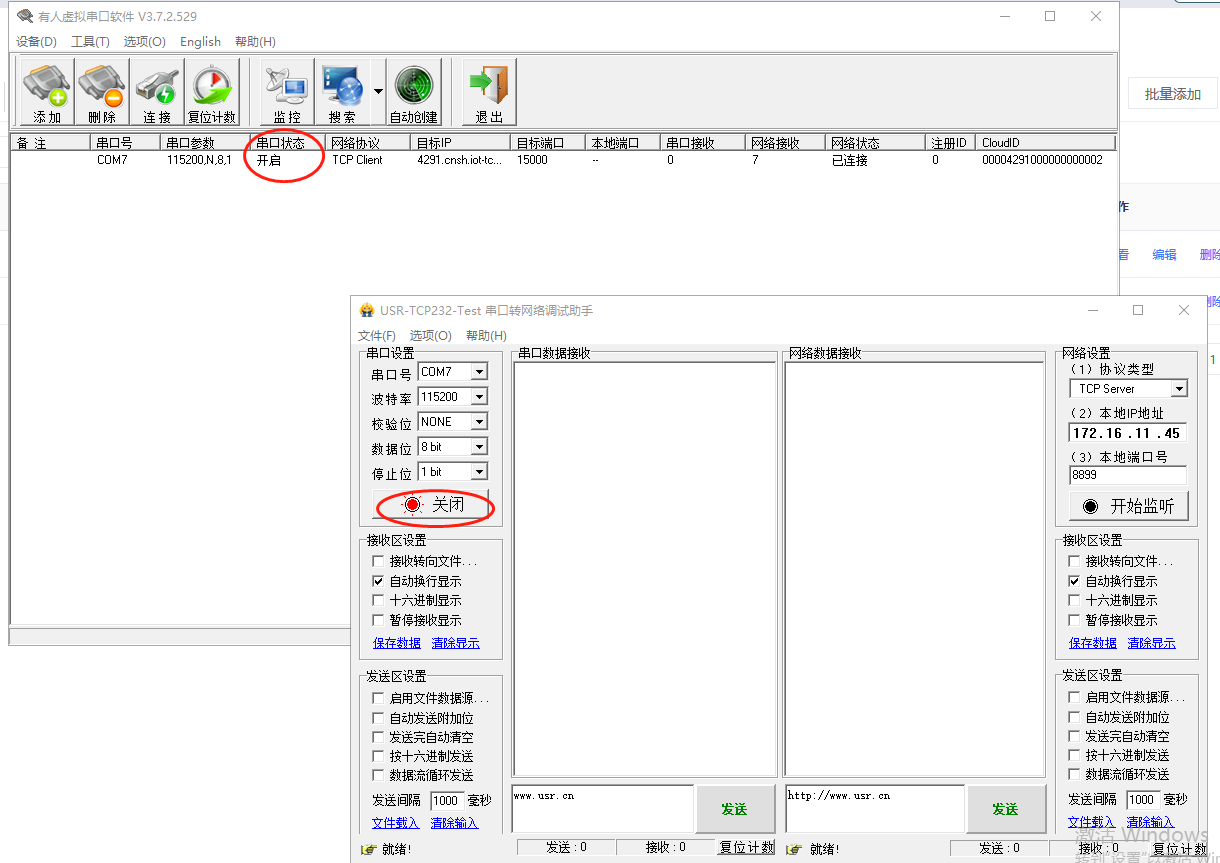

添加完，串口狀態是停止。

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。

八、通訊測試

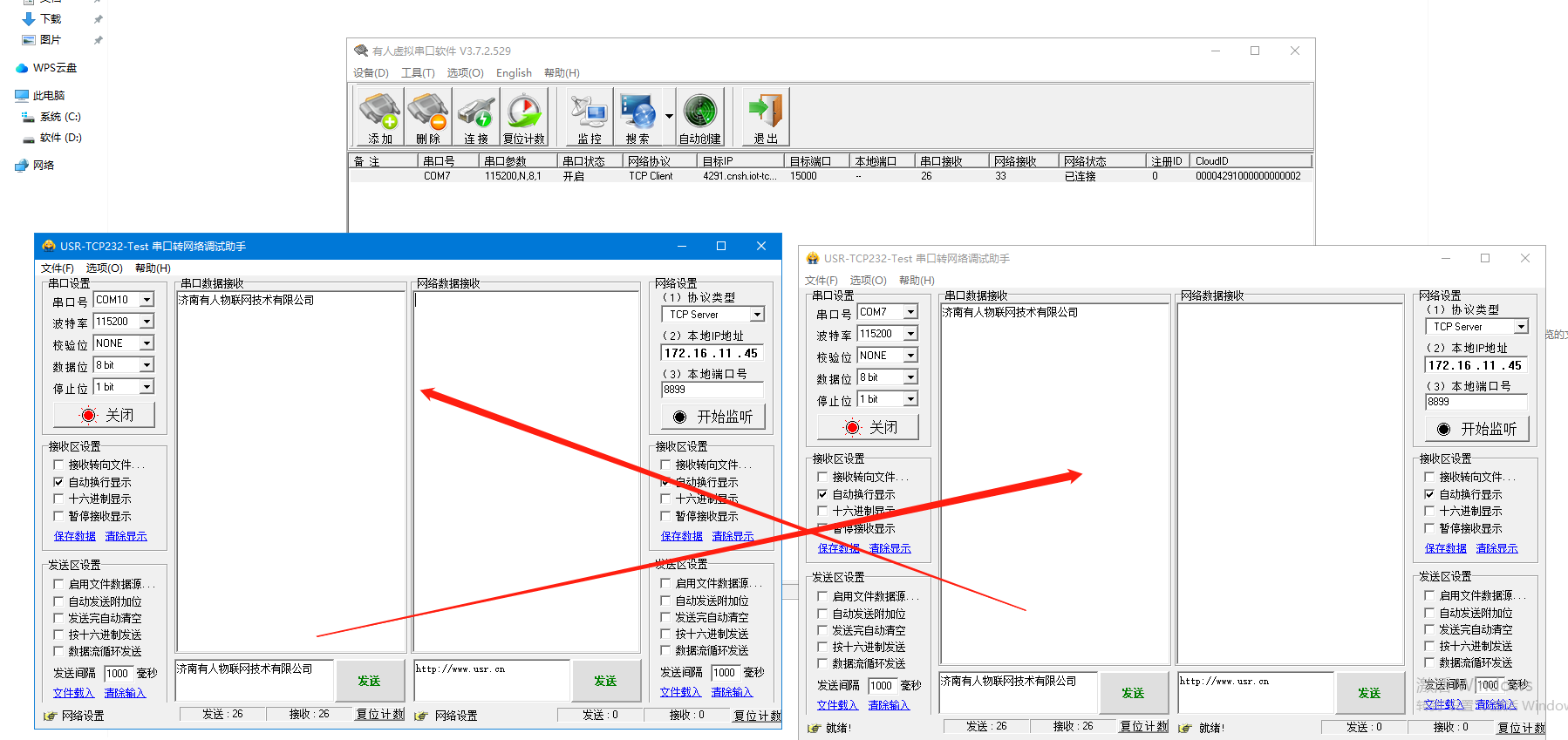

1、打開2個串口助手，分別用USR-DR514實際USB串口COM10打開串口，另一個串口助手用虛擬串口COM7打開串口。

2、實際串口和虛擬串口之間測試數據通訊。

編寫人：金志方 編寫日期：2024-03-21

審核人：金志方 審核日期：2024-03-21

訂正版本：V1.0 訂正內容：初稿
