一、資料下載

說明書：http://www.xyglz.cn/Download/1256.html

硬件手冊：http://www.xyglz.cn/Download/1263.html

設置軟件：http://www.xyglz.cn/Download/257.html

調試助手：http://www.xyglz.cn/Download/27.html

虛擬串口軟件：http://www.xyglz.cn/Download/31.html

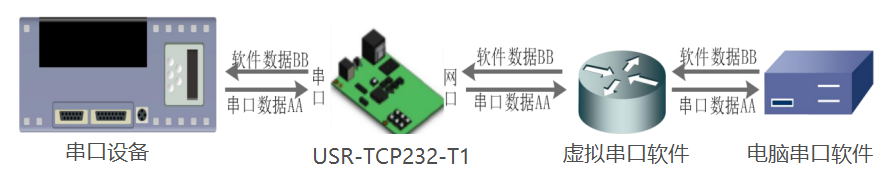

二、數據流向

通過使用配套軟件 VCOM(虛擬串口)，接收指定虛擬串口的數據，然后把該數據以網絡數據的形式發送出去，從而解決 PC 端軟件為 串口方式而無法和聯網設備通訊的問題，方便用戶使用。

三、設置步驟

1.硬件連接
把USR-TCP232-T1模塊放到USR-TCP232-EVB評估板上，USB-RS232串口接到評估板的232處，注意RS232接線是RX-TX，TX-RX，GND-GND，USB頭插入電腦USB口。

2.電腦設置：

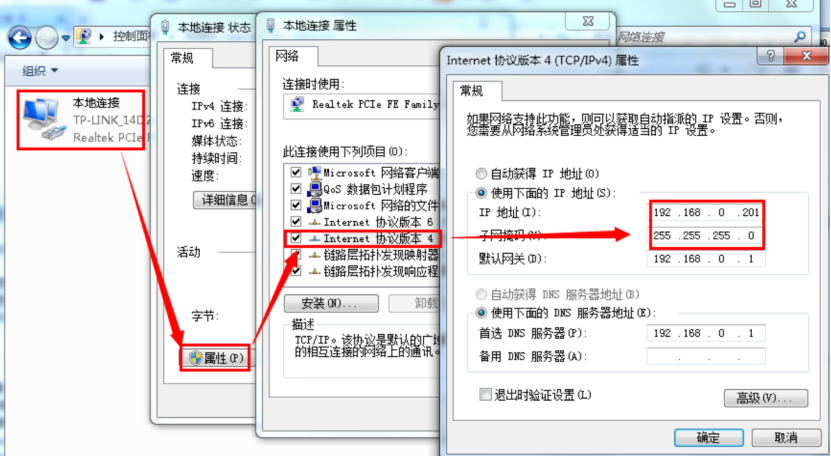

1）電腦本地連接，IP設置和T1模塊IP同網段，T1默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

2）電腦關閉防火墻和殺毒軟件

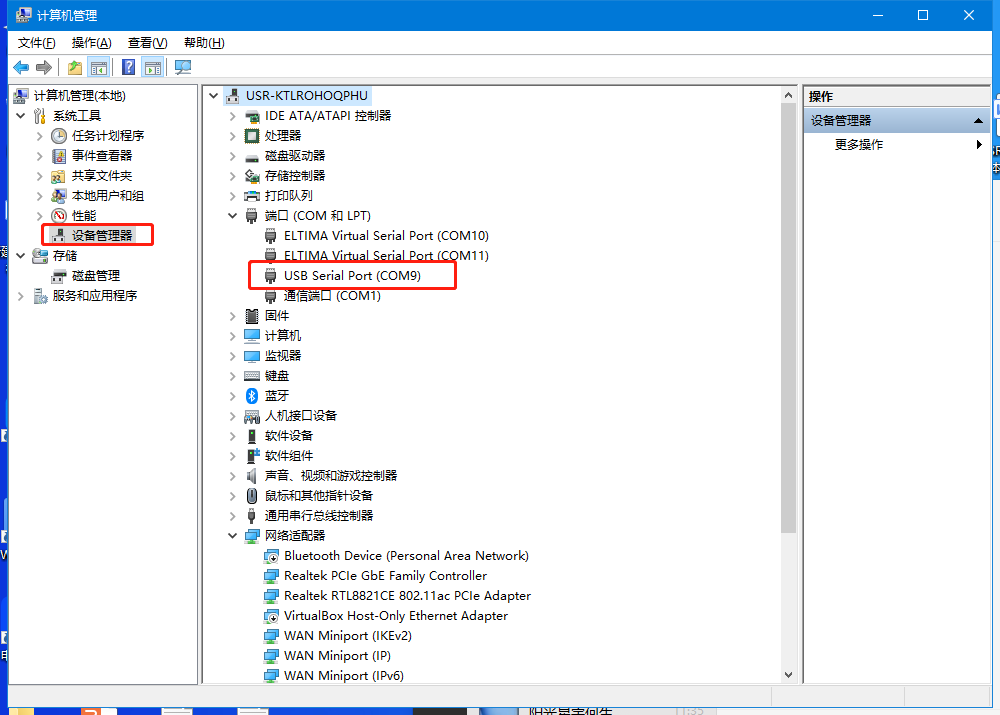

3）檢查USR-RS232串口線的COM口號
找到設備管理器，點擊端口，確認USB-RS232串口線的COM口號，有人的測試電腦是COM9

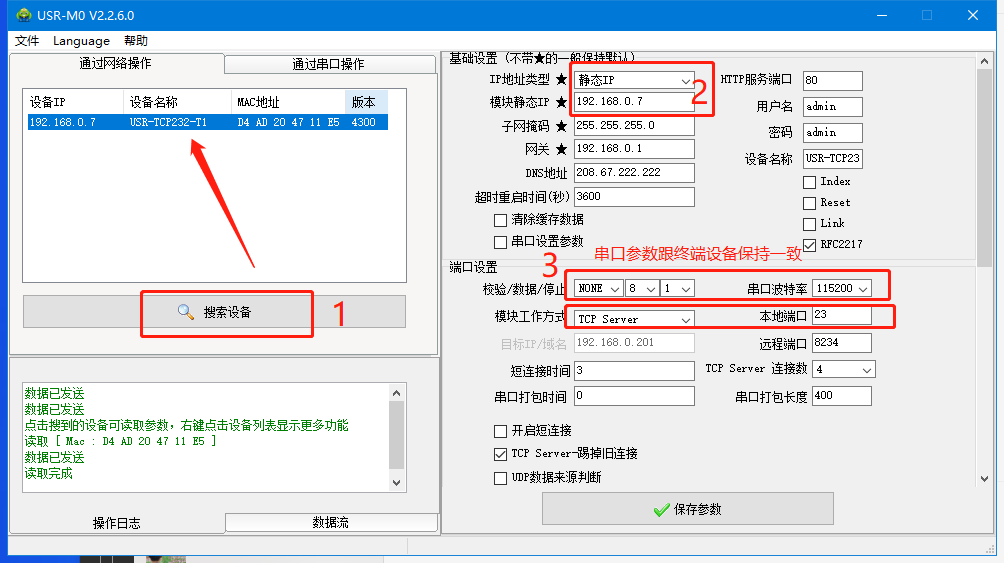

4）下載并打開M0配置軟件：

打開設置軟件，單擊搜索，找到設備之后，單擊產品名稱信息彈出輸入用戶名admin和密碼admin，點擊確定。在右上角點擊中英文切換。
設置端口1參數
設置 T1 為 TCP Server 模式，方便用戶更換電腦，依然能夠連接設備。
然后“保存設置”，“重啟”模塊。

實際測試中T1設備直連電腦使用M0軟件找不到可參考第四章附件1排查

3. 手動設置虛擬串口軟件方式和 T1模塊連接

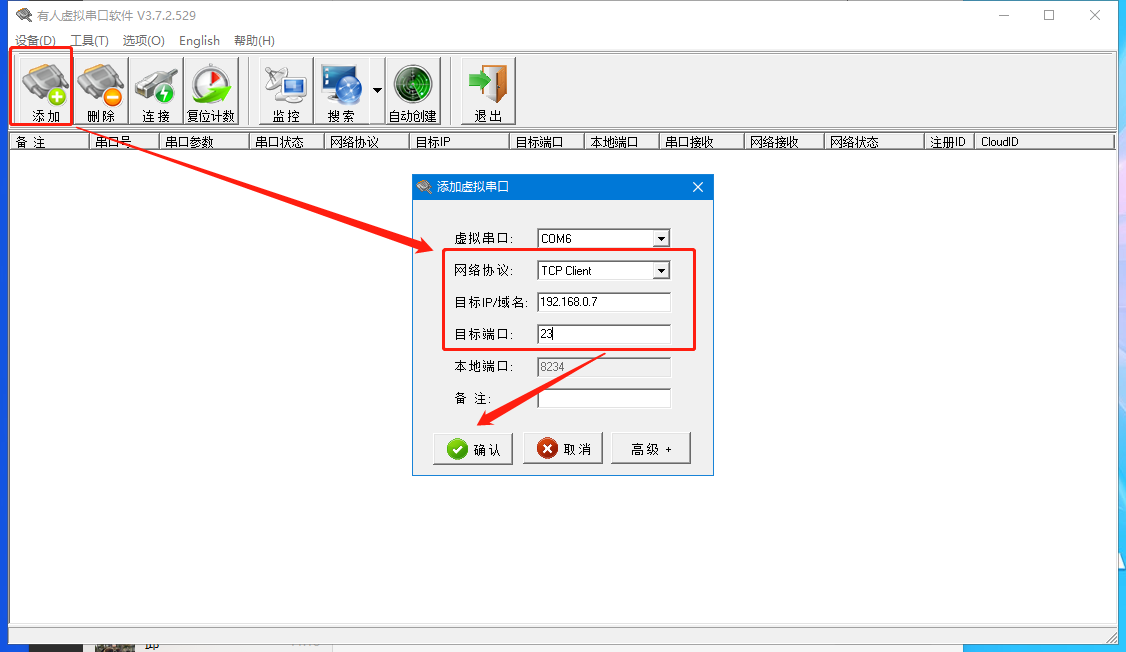

（1） 打開虛擬串口，設置點擊添加串口，選擇串口號為 COM6(選擇 COM 號一定要避開已經存在的 COM 口) 網絡協議選擇 TCP Client，目標域名/IP 設置成T1的IP，目標端口號設置為 T1的端口號，備注填寫自己的設備名稱

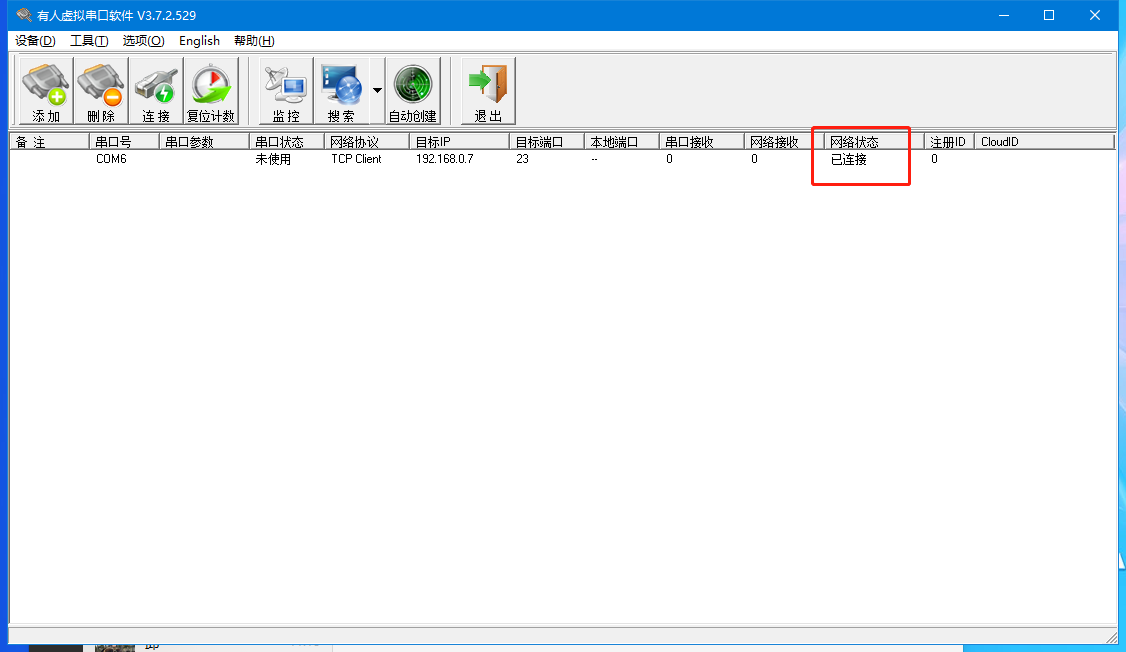

（2）點擊確定，觀察連接是否建立，顯示連接建立表明已建好連接，然后就能雙向透傳數據

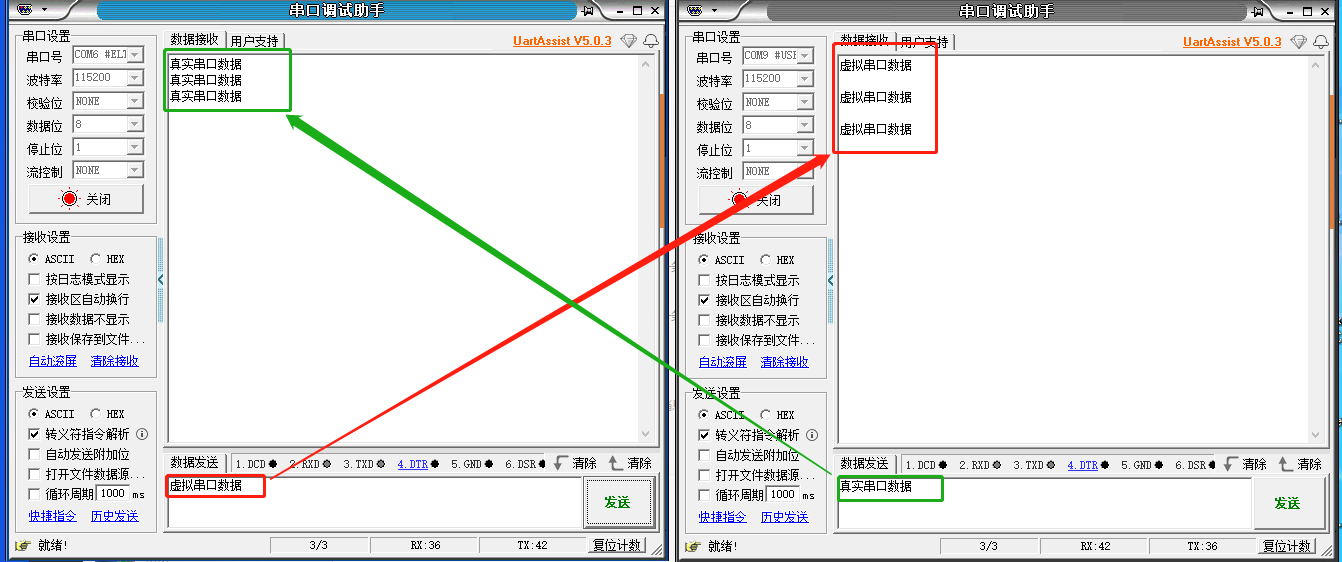

4.數據測試

打開2個串口網絡助手，一個用USB-RS232 串口線實際COM9口打開，串口參數和RS232串口參數保持一致：波特率、數據位、停止位、校驗位。

另一個用虛擬串口COM6打開，串口參數和RS232串口參數保持一致：波特率、數據位、停止位、校驗位。

測試兩個串口之間的數據傳輸，就是T1真實串口和虛擬串口之間的數據傳輸。

實際測試中兩個串口直接不通可參考第四章節附件2排查

四、常見問題解決辦法

附件1

T1設備直連電腦使用M0軟件找不到怎么辦？

答：

1、網線連接后檢查網口指示燈狀態是否正常，不正?？梢愿鼡Q網口線或者是電源測試

2、檢查設備供電是否穩定，可以使用萬用表量一下供電電壓

3、檢查電腦防火墻、殺毒軟件、多余網卡是否關閉，需要都關閉；

4、檢查電腦設置的IP是否和T1設備是同一網段，可以打開ping檢測一下是否可以ping通，鍵盤同時點擊WIN+R,PING 304的IP（此處是192.168.0.7），若ping不通，檢查網線和電腦網段的配置。

附件2

串口端網絡端互發數據不通怎么辦？

答：

1、檢查串口線是否正常，要TX接RX,RX接TX

2、串口調試助手串口參數和T1串口參數設置一致

撰寫人：崔麗麗
