USR-TCP232-410S(HB)基本測試案例

一、 資料下載

1 說明書：http://www.xyglz.cn/Download/1154.html

2、設置軟件：http://www.xyglz.cn/Download/383.html

3、串口調試助手：http://www.xyglz.cn/Download/27.html

4、虛擬串口軟件：http://www.xyglz.cn/Download/31.html

二、準備工作

1、USR-TCP232-410S產品  數量1個

2、電源適配器 12V/1A 數量1個
3、網線 數量1根
4、電腦 數量1臺

5、USB-RS232串口線 數量1條

三、硬件連接

將410s串口通過USB轉232串口線與PC相連接，通過網線將410S的網口 和PC 的網口相連接。測硬件連接無錯誤后，接入我們配送的電源適配器，給410S供電。

四、參數設置

1、電腦設置

（1）關閉防火墻:按路徑：控制面板——>網絡和Internet——>網絡和共享中心到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。410S默認IP地址192.168.0.7，所以將電腦本地連接IPv4設置成192.168.0.XX的靜態(tài)IP。

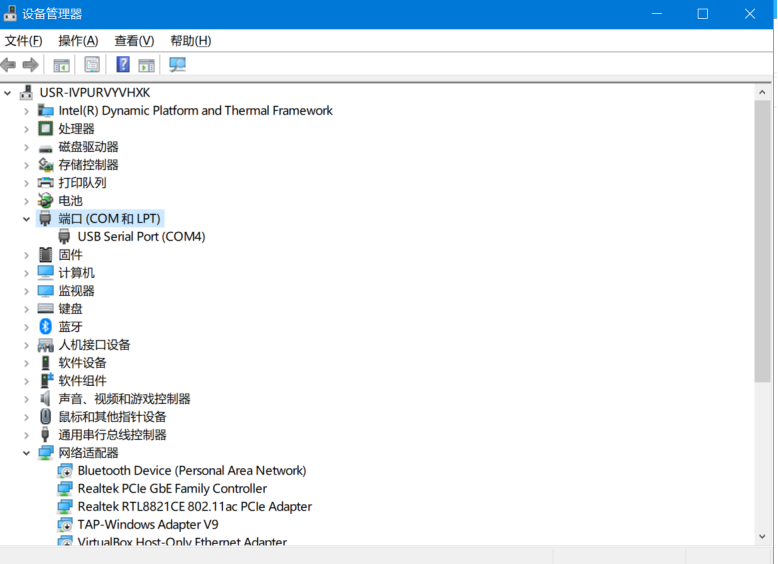

（2）檢查USB-RS232串口號

點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS232串口線的COM口號，有人測試電腦是COM4。電腦打開串口調試助手

2、打開H7設置軟件，點擊搜索設備，點擊選中。雙擊IP地址，輸入用戶名admin，密碼admin，進入410s的內置網頁。點擊右上角切換至中文模式。

五、數據調試

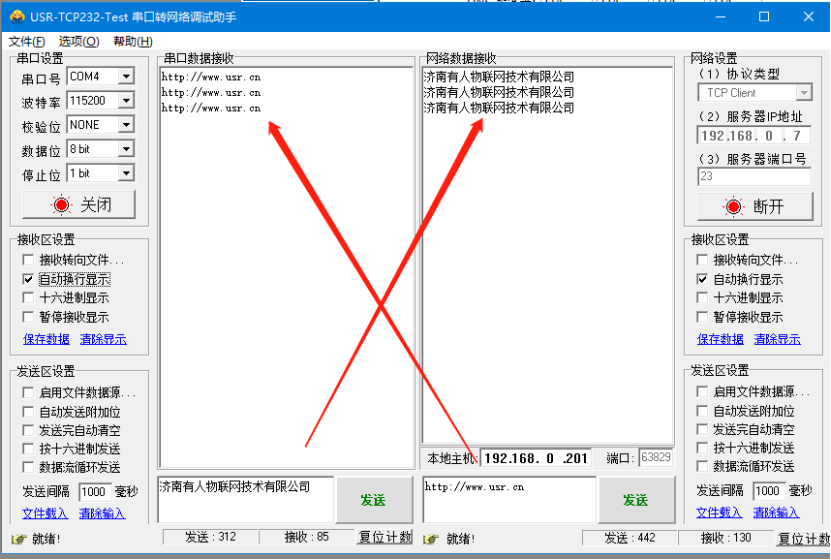

1、RS232工作方式TCP server通訊測試

 410s做TCP server，設置本地端口號，點擊保存設置，設備重啟生效。電腦下載串口網絡調試助手，左側用COM口打開，串口參數和RS232串口參數保持一致，波特率、數據位、停止位、校驗位。右側用TCP client打開，服務器IP填410S的IP，服務器端口填410S的端口23。網絡助手點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。

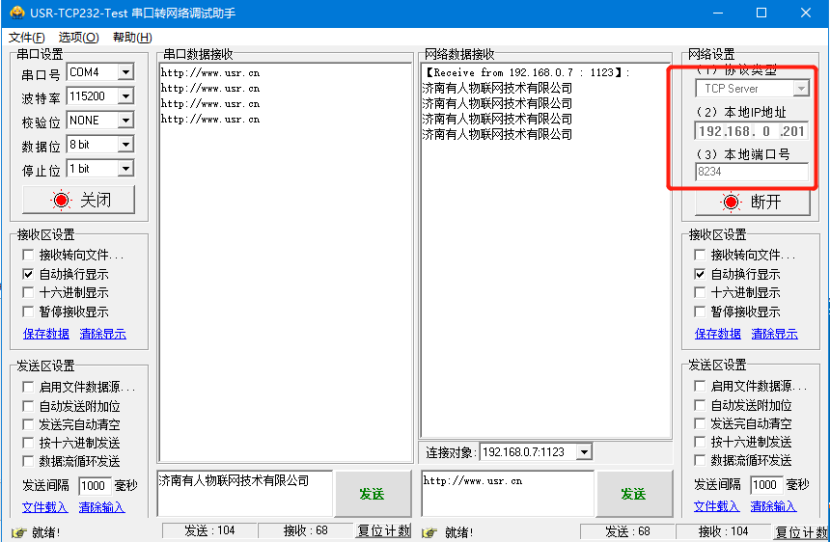

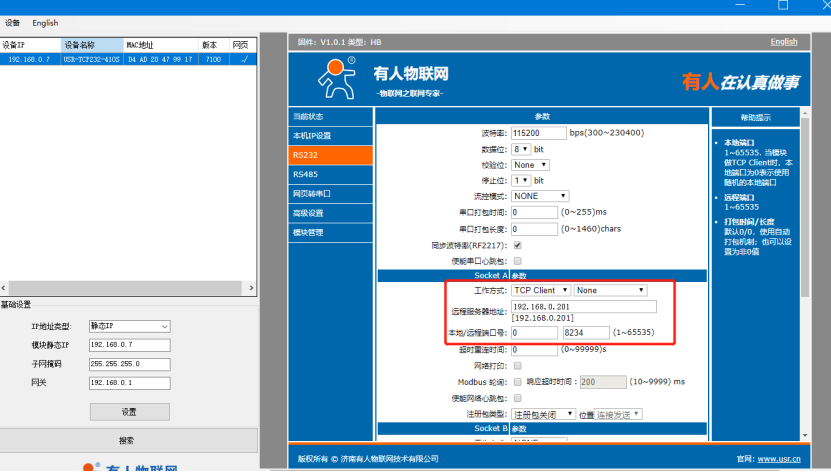

2、RS232工作方式TCP client通訊測試
