USR-M100 連接有人云做網絡io應用

說明：

一、資料下載

USR-M100說明書：http://www.xyglz.cn/Download/1202.html

設置軟件：http://www.xyglz.cn/Download/1213.html

二、準備工作

1、USR-M100產品  數量1個
2、電源適配器 12V/1A 數量1個
3、網線 數量1根
4、電腦 數量1臺

三、網絡拓撲

四、云端配置
1、M100添加有人云有兩種方式：一是微信小程序掃描添加，二是在PC端控制臺添加。

兩種方式都需要有有人云賬號，相對來說微信掃碼添加M100是最為方便的。

如果沒有賬號先在微信小程序“有人云”或電腦端：https://account.usr.cn/#/login_cps中申請有人云賬號

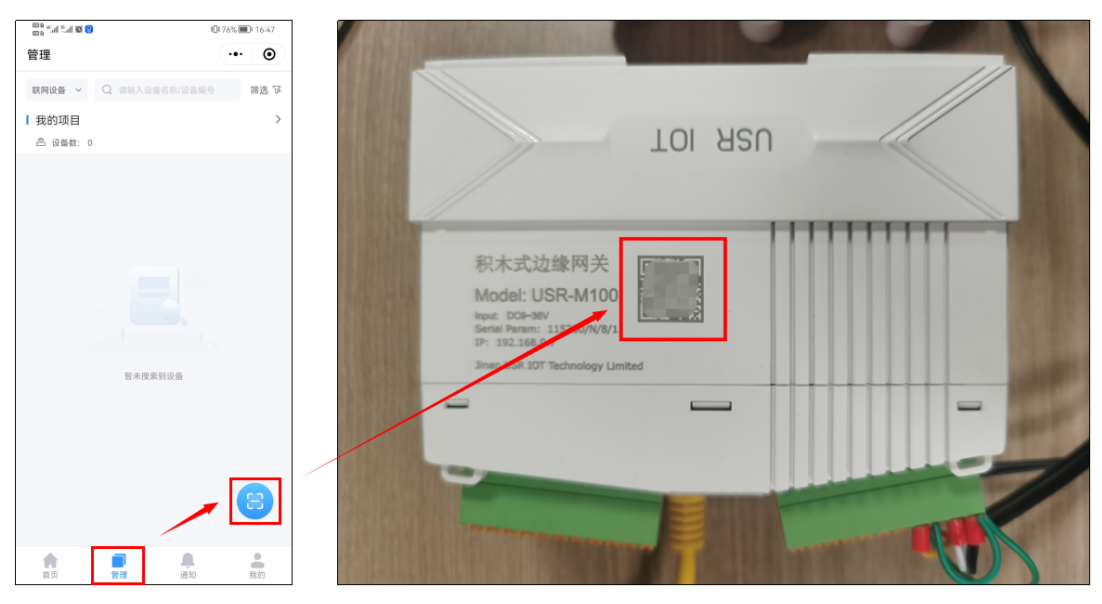

2、已有賬號可以打開手機微信，搜索小程序“有人云”，登入云賬號，在“管理”界面中點擊掃碼圖標，掃描M100殼體側面的二維碼。

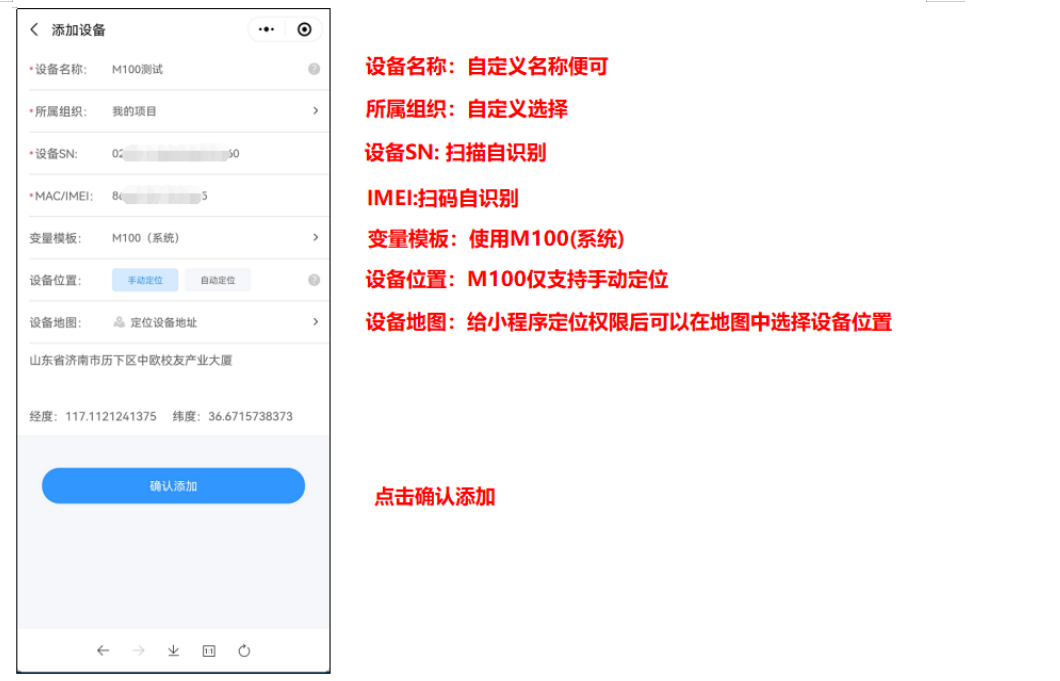

3、添加設備

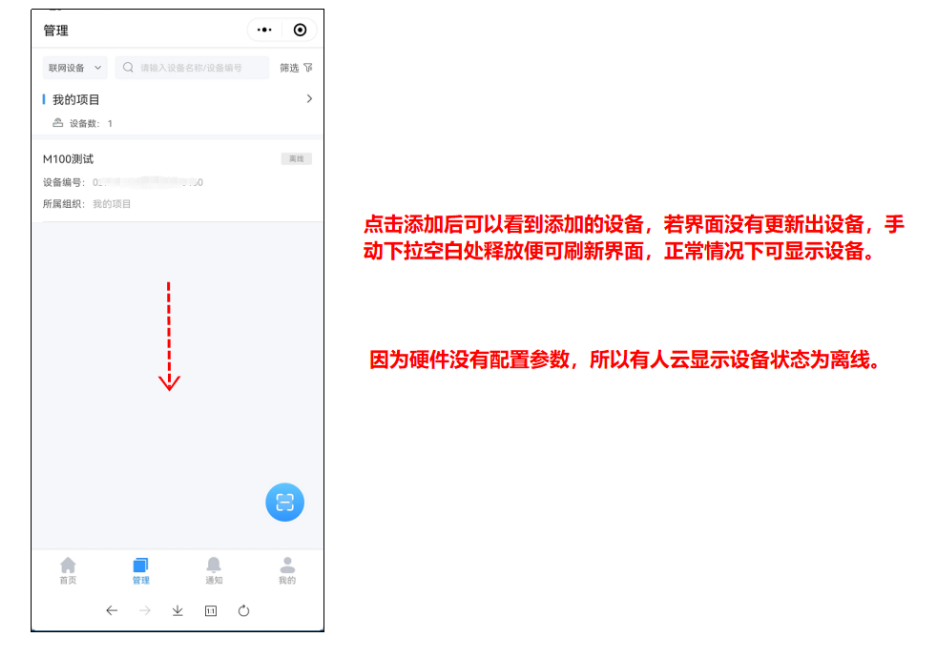

4、M100云平臺添加成功

四、產品參數配置

1、M100網口通過網線直連電腦網口，給M100用12V電源適配器供電。

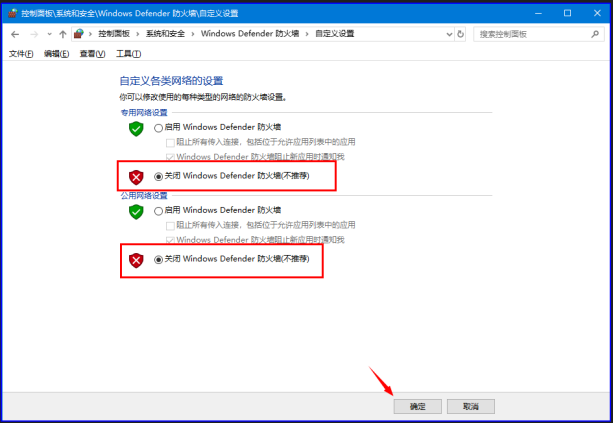

2、電腦關閉防火墻。

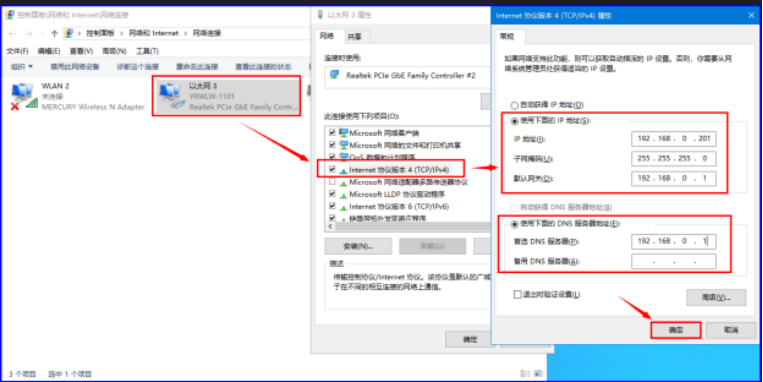

3、電腦：控制面板\網絡和 Internet\網絡連接，IP設置和M100 IP同網段，M100默認IP是192.168.0.7，網關192.168.0.1，將電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

4、下載并打開系列設置軟件：

用配置軟件搜索M100設備，單擊搜索，搜搜到設備后雙擊設備。

5、登錄

輸入用戶名admin和密碼admin，點擊確定，右側顯示M100參數設置頁面。

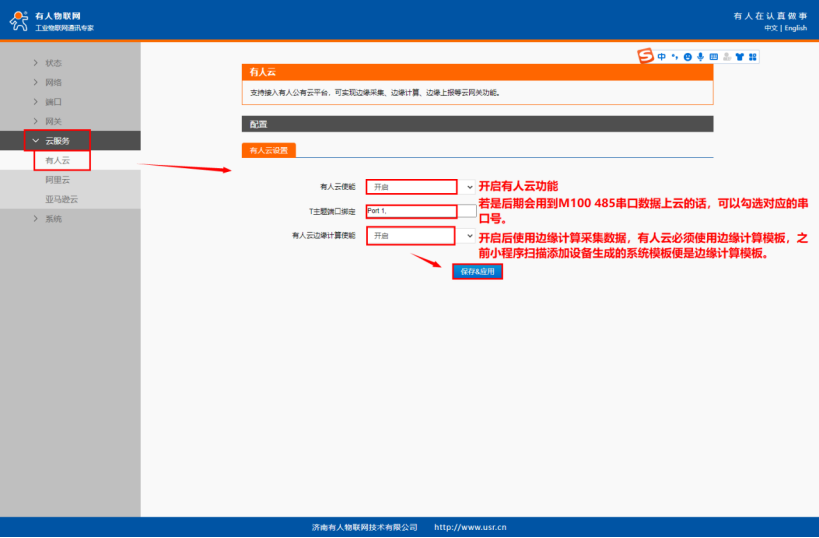

6、“云服務”-“有人云”界面配置

有人云使能：開啟

T主題端口綁定：對應的是M100的兩個485串口，若后期需要485數據上有人云，可以勾選對應的串口號。

有人云邊緣計算使能：開啟， 開啟后使用邊緣計算功能采集數據，有人云必須是邊緣計算模板，之前小程序掃碼添加時系統生成的模板便是邊緣計算模板。

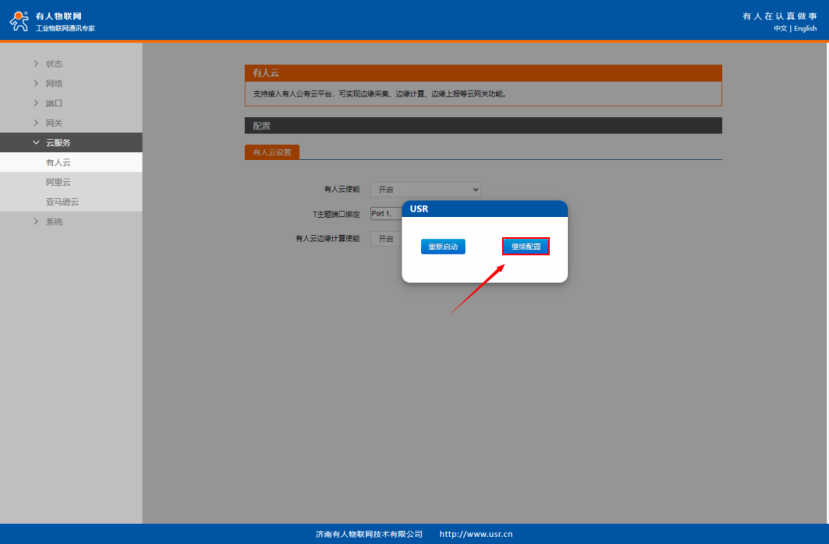

點擊“保存&應用”-“繼續配置”。

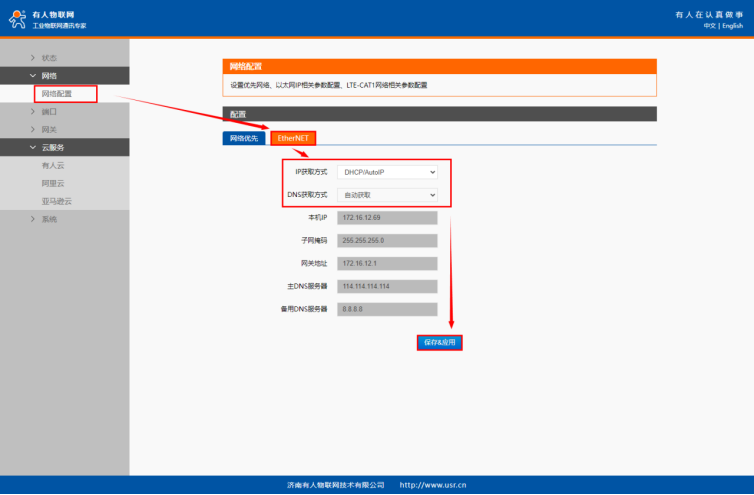

7、在“網絡”>“網絡配置”>“EtherNET”界面中配置本機DHCP自動獲取IP或者設置靜態IP, 本案例配置為DHCP自動獲取IP，若需要配置M100靜態IP上網的話可以自行設置靜態ip(Static IP)。

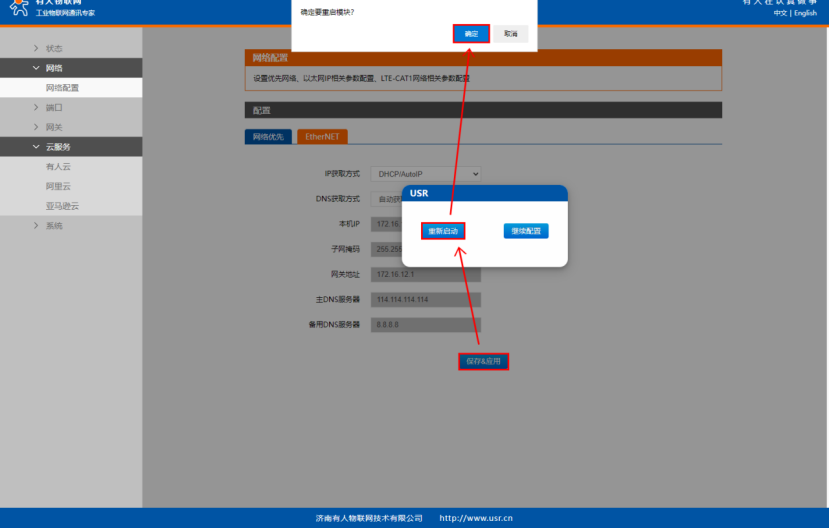

點擊“保存&應用”>“重新啟動”。（若M100使用sim卡上網,且不用M100網口上網的話，該步驟可不用配置，直接重啟設備便可以了。）

8、M100網口接能聯網的路由器/交換機或安裝SIM卡,確保M100可以聯網。（之后若還想查看M100的配置界面，只需要電腦也接入路由器或交換機與M100在同一局域網下是可以用配置軟件搜索并查看/配置參數。）

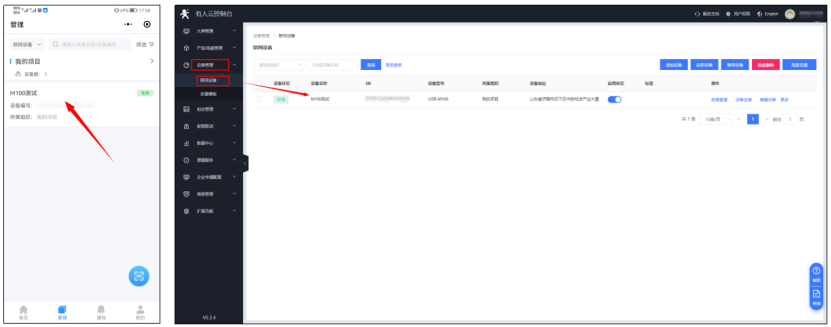

9、斷電重啟M100等待設備重啟聯網以后，在微信小程序與PC端有人云界面均可以看到設備上線，點擊設備名稱監控M100自身網絡IO狀態。

云平臺點擊DO點位狀態可以進行手動控制。

擴展：云平臺與M100均單獨擁有數據聯動功能，可通過PC端有人云“報警聯動”功能板塊或M100內置網頁“邊緣計算網關”板塊中配置DI/AI狀態控制DO的通斷。
