西門子1200PLC如何使用串口服務器做MODBUS TCP 轉MODBUS RTU的協議轉換采集

一，所需資料

軟件設計手冊：http://www.xyglz.cn/Down/USR-N510-software-V1.0.3.pdf

說明書：http://www.xyglz.cn/Down/USR-N510_V1.0.9.pdf

Modbus slave，串口調試助手 軟件自行網上下載

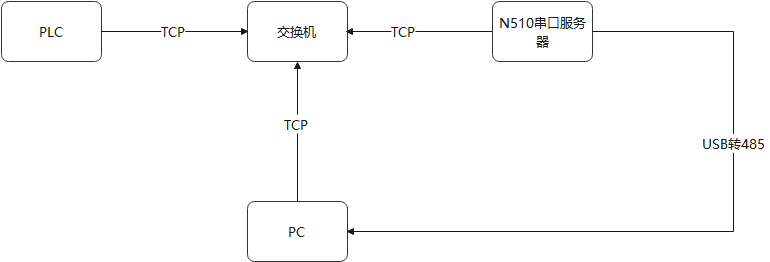

二，網絡拓?fù)鋱D

三，設備連接

將N510串口通過串口轉USB線與PC相連接，通過網線將 N510的網口 和PLC 的網口相連接。檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 N510 供電。

四，具體操作

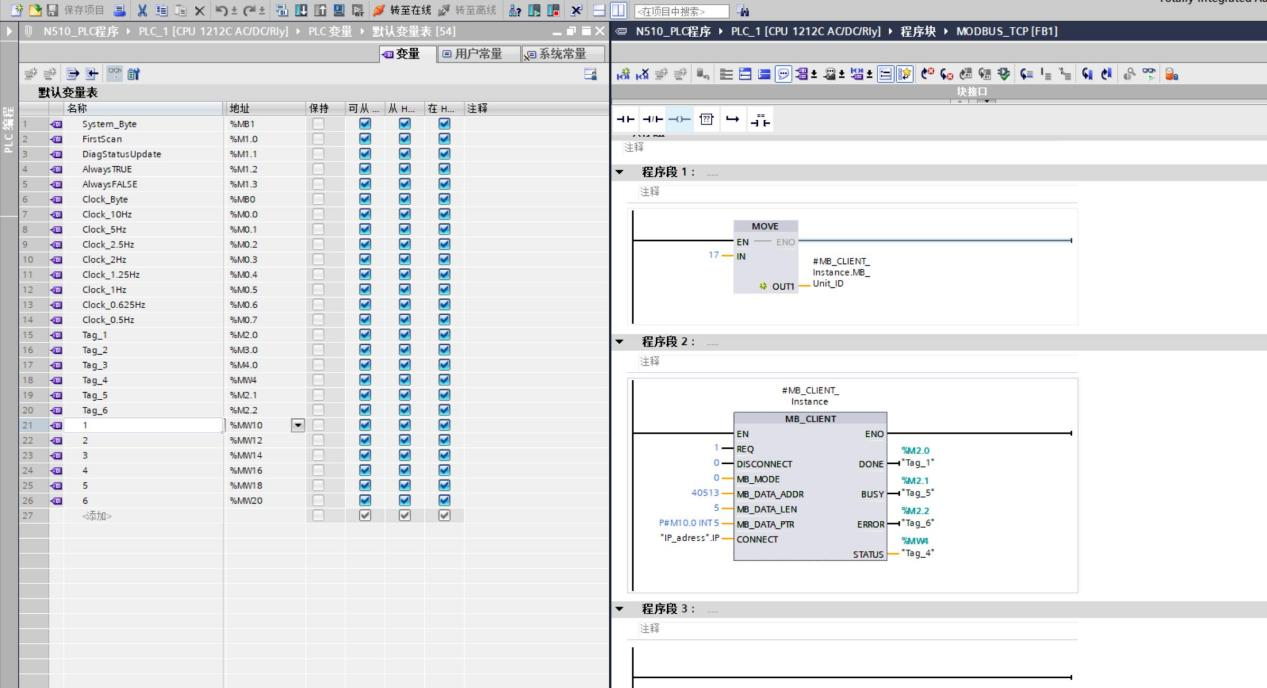

1，1200處編輯modbus tcp客戶端程序，并且新建背景數據塊DB1,設定modbus tcp client 背景參數，具體如下圖

注意，

1）以上為設定PLC采集從站地址為17，讀寫操作為只讀，采集點為40513，采集變量數目為5，采集到的數據存放于MW10--MW18 5個整型數據中。

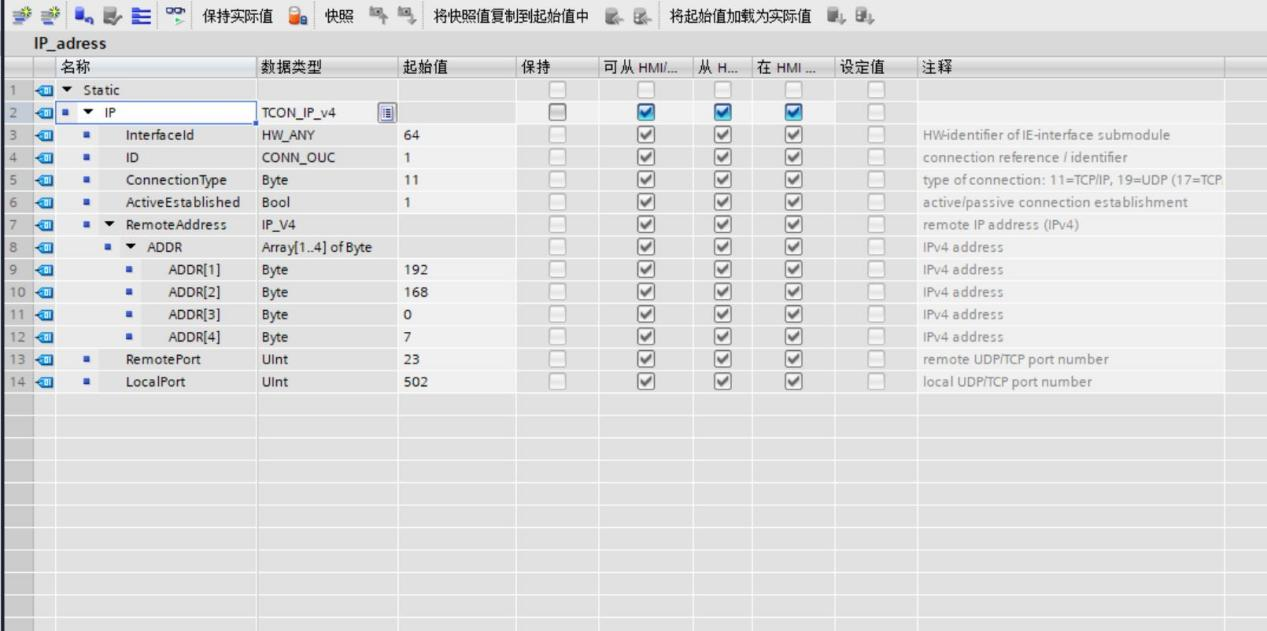

2）DB1參數數據塊中，設定服務器IP地址為192.168.0.7，端口號為23，本機端口為502。

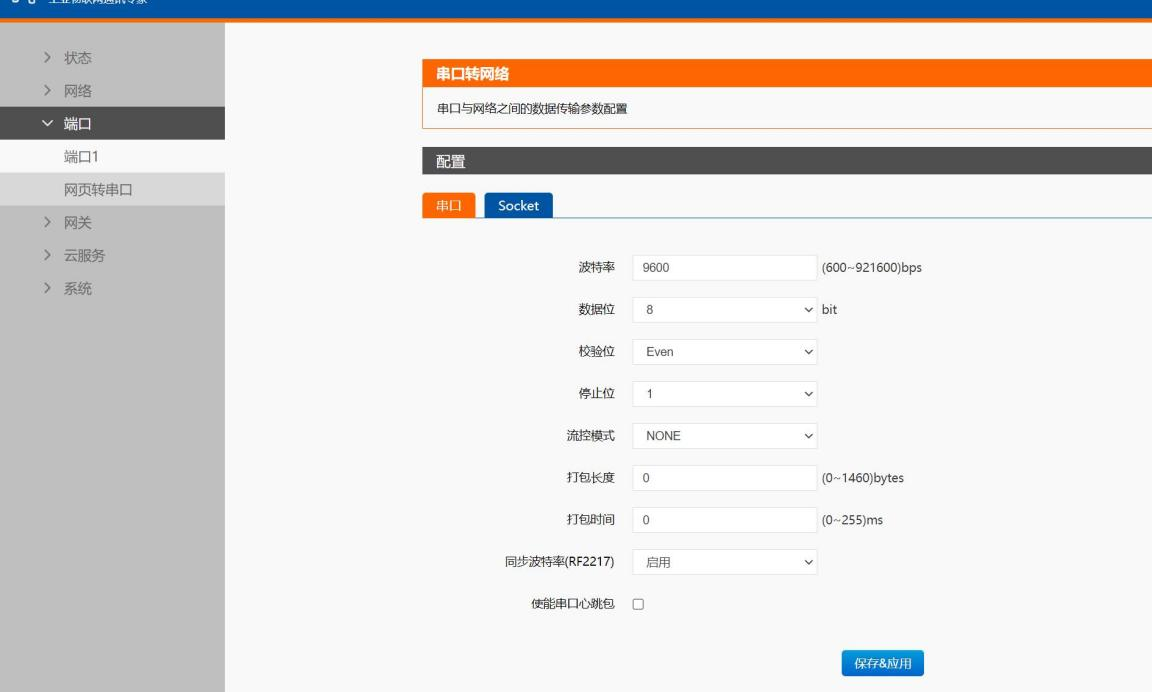

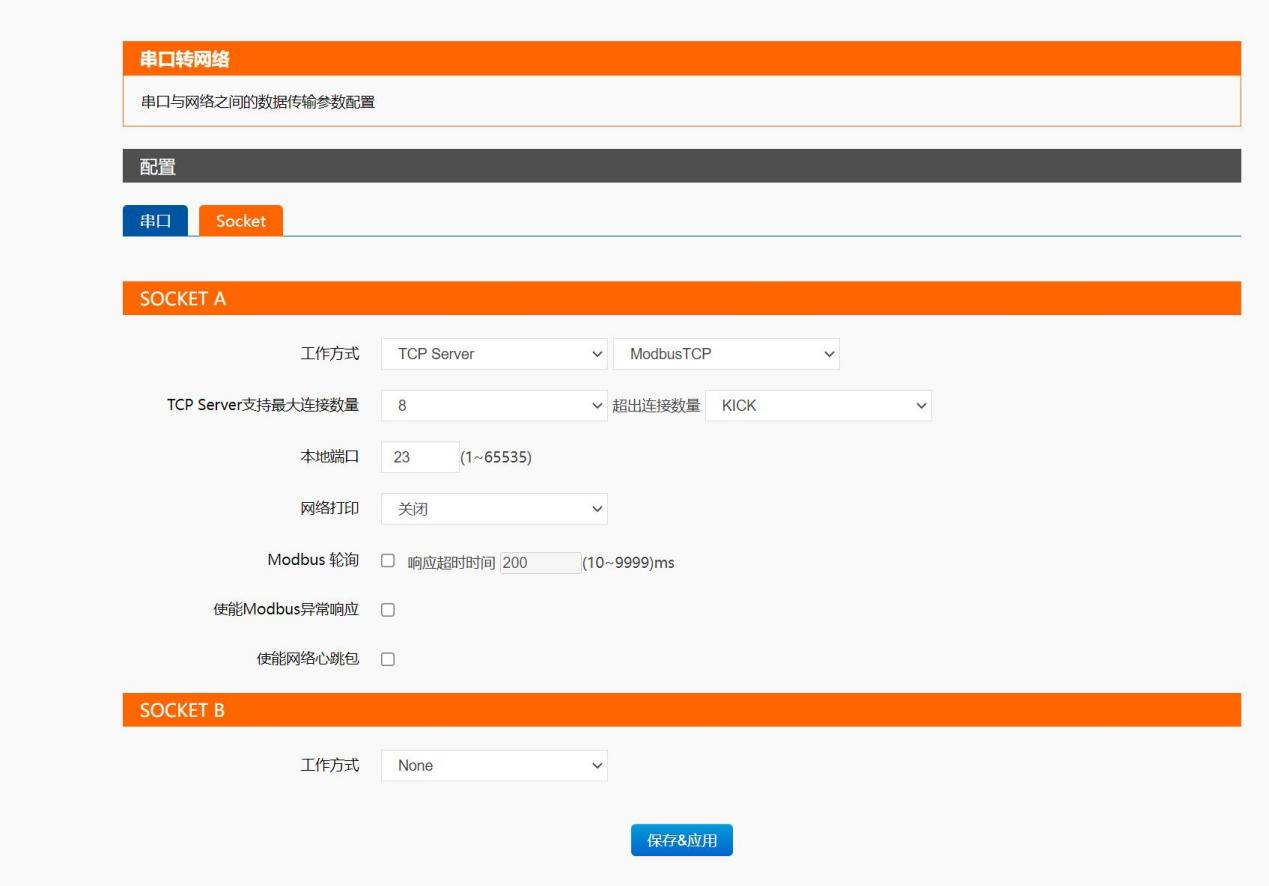

2，使用網頁設定N510參數，默認510的IP地址為192.168.0.7，默認用戶名及賬號密碼為admin，如下圖（注意，N5x0分為1期與2期，實際上設定方式一致）

注意：

1）設定的從機校驗位為偶校驗，可以根據需求自行設定，但是務必保持與從機一致

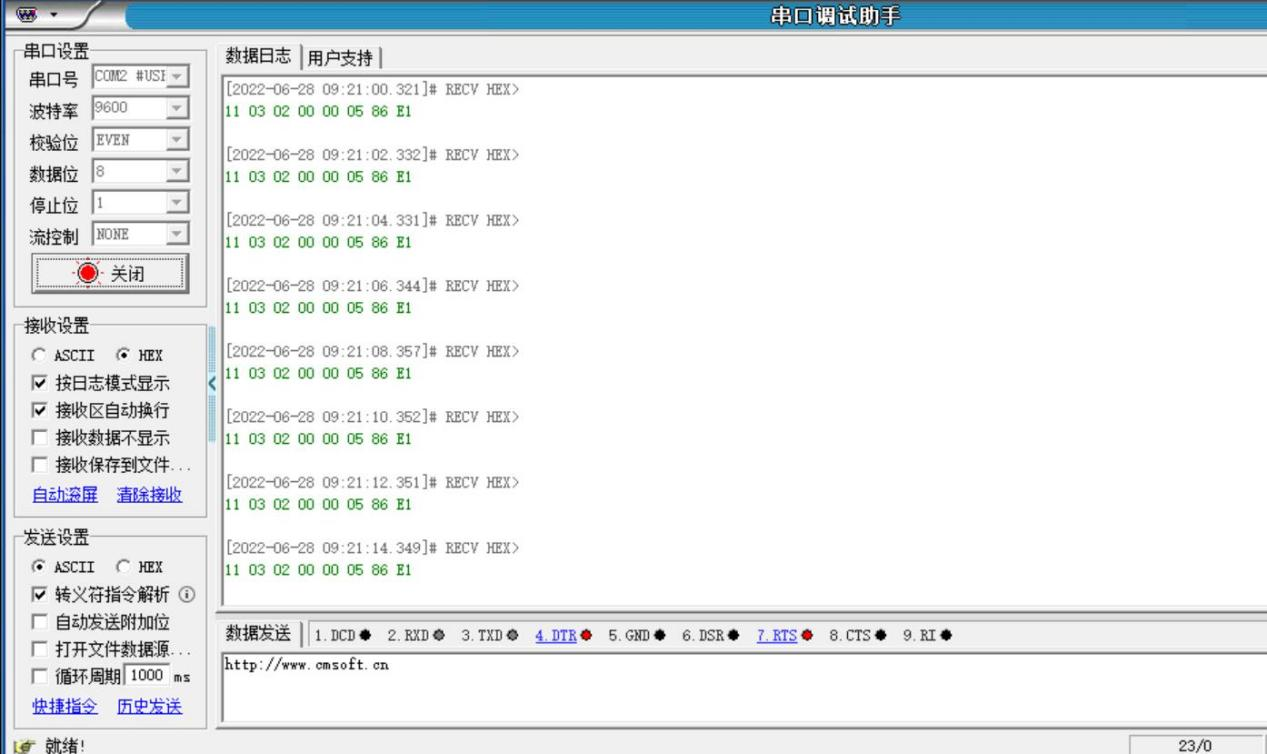

3，使用串口調試助手實時檢測N510轉換出來的數據，如出現下列數據報文，代表檢測數據正常無誤

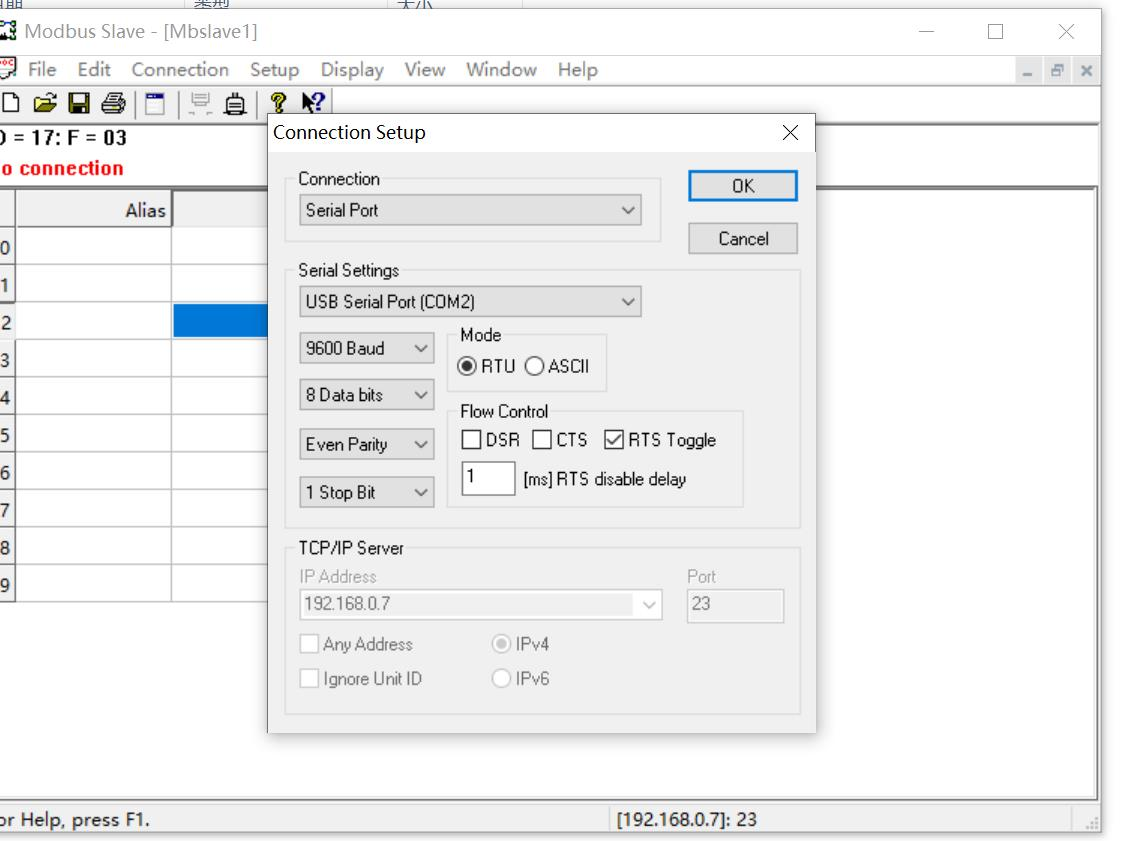

4，使用modbus slave 作為被采集從站，實時進行數據檢測，具體從站設定如下圖

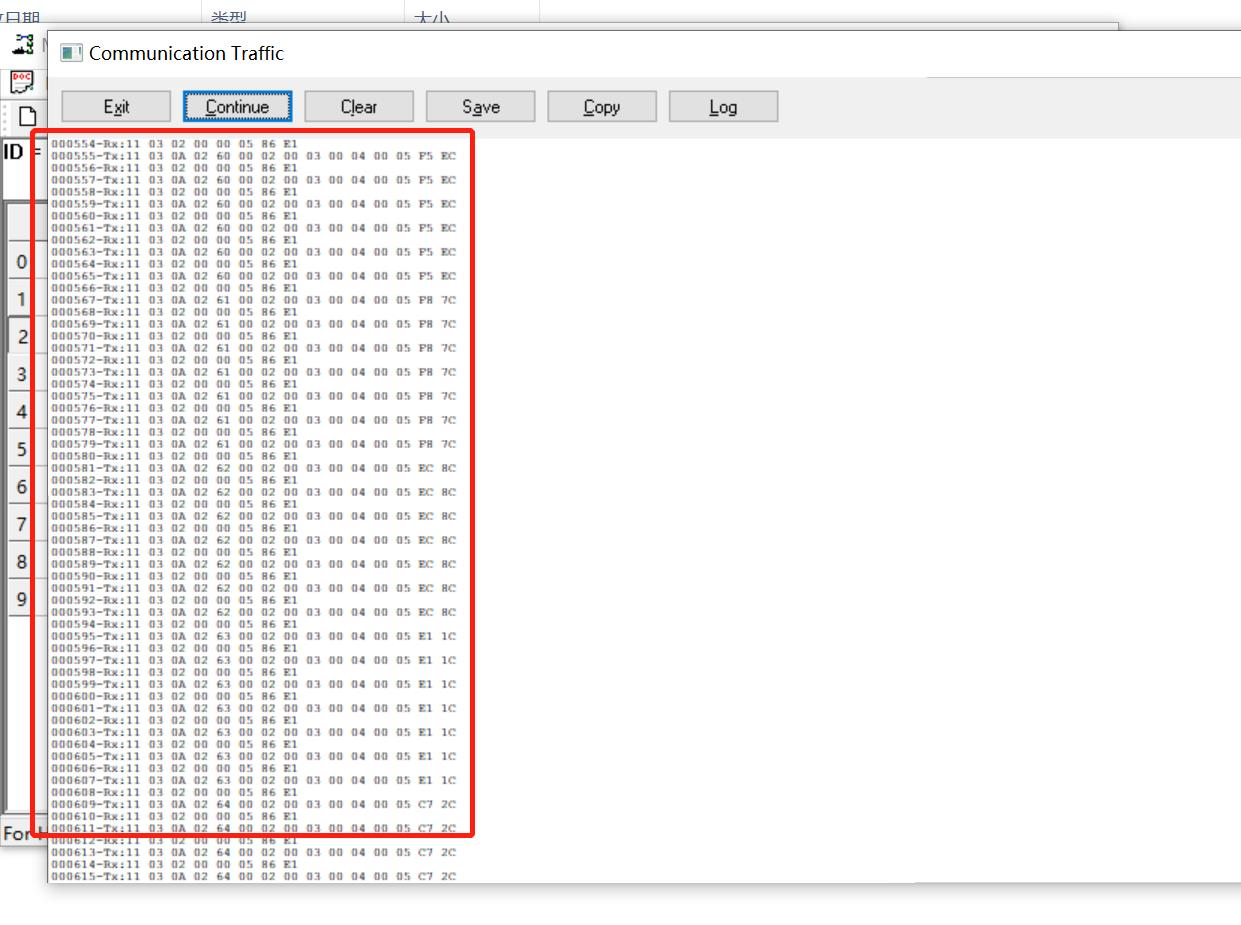

5，設定完成后，開啟modbus slave，打開報文檢測，可以看到數據往回報文

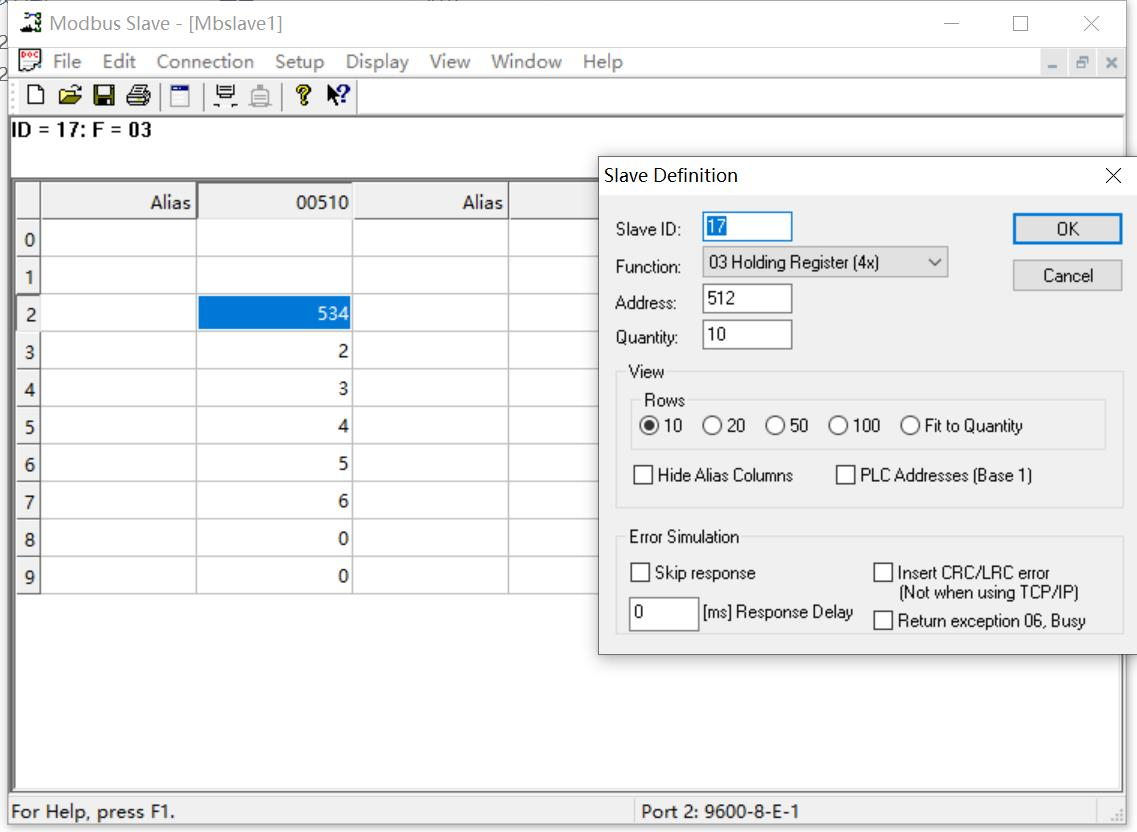

6，此時，代表數據報文往回正常，將modbus slave 中的地址設定為不同數據，然后在電腦端進行數據監控

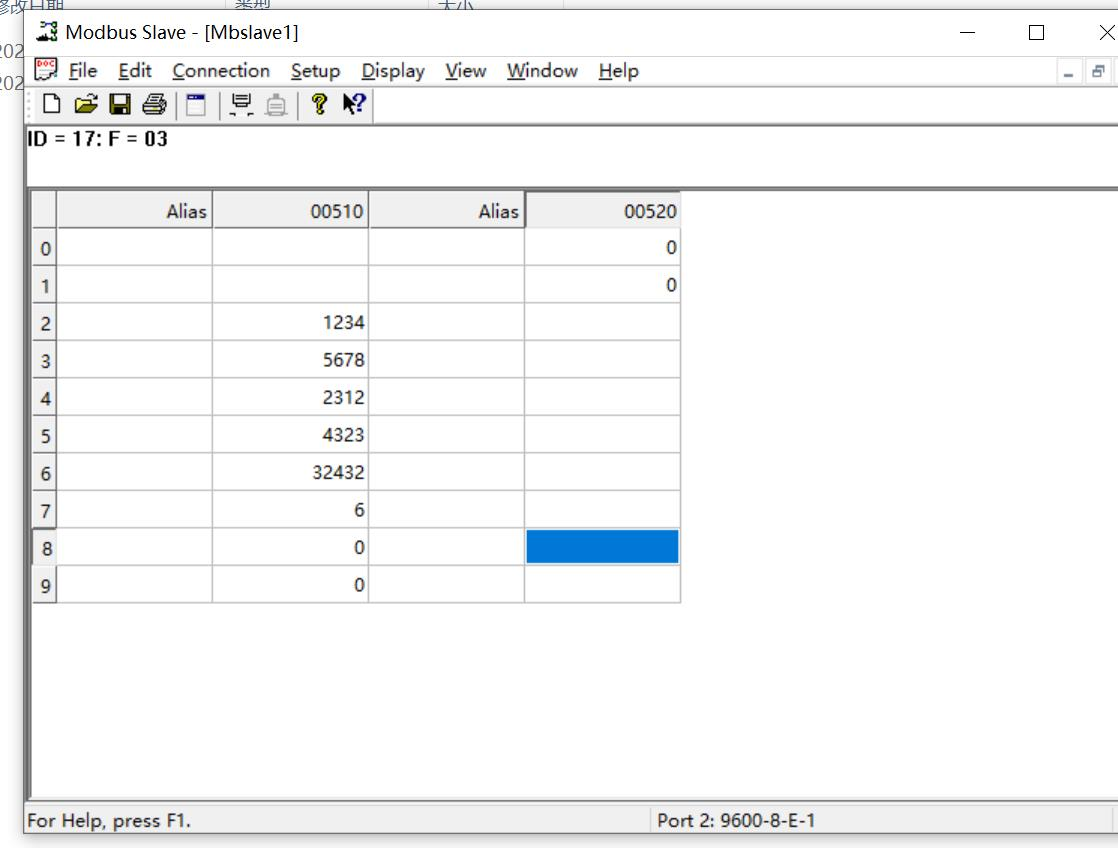

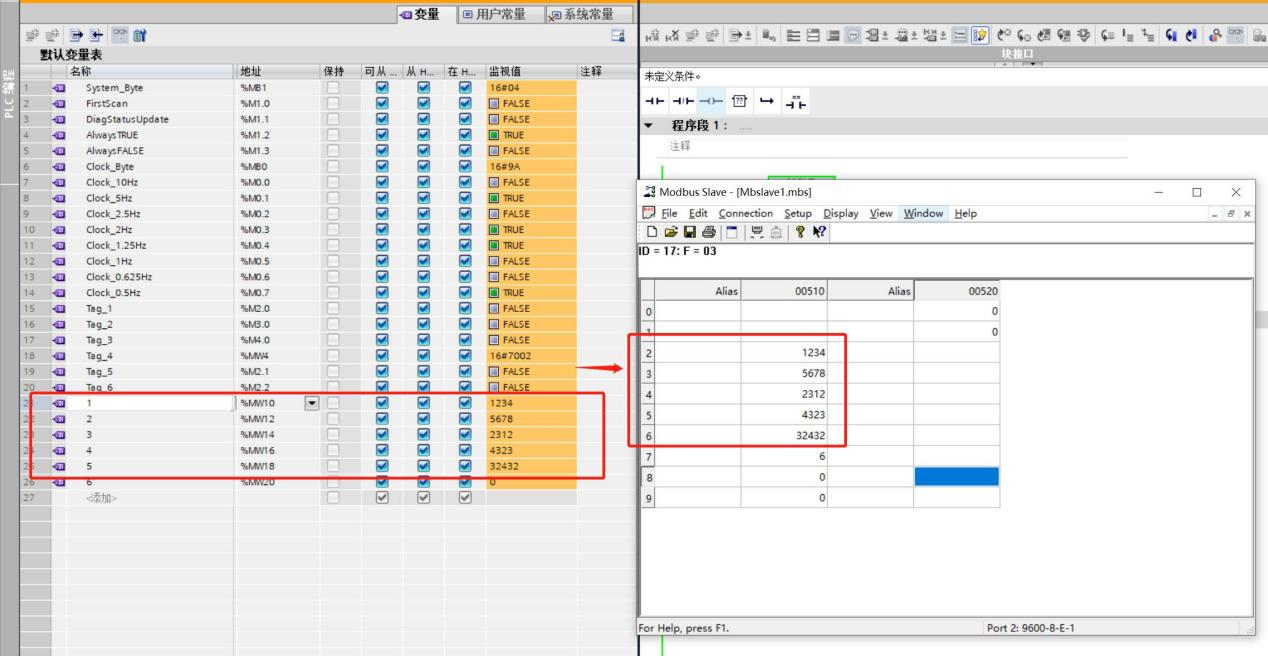

7，電腦端進行數據監控，可以看到數據采集正常
