資料下載:
G809說明書:http://www.xyglz.cn/Download/1101.html

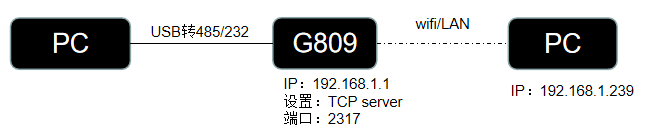

硬件連接圖示

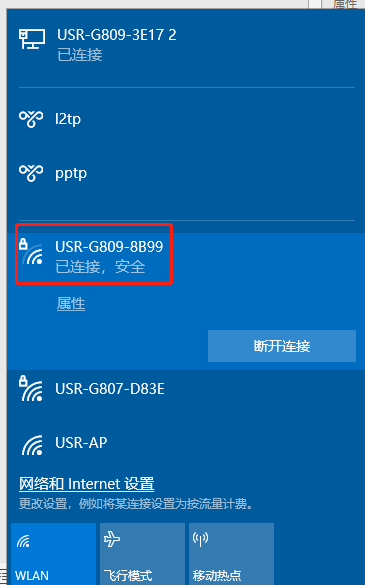

1、連接wifi:電腦連接USR-G809的wifi

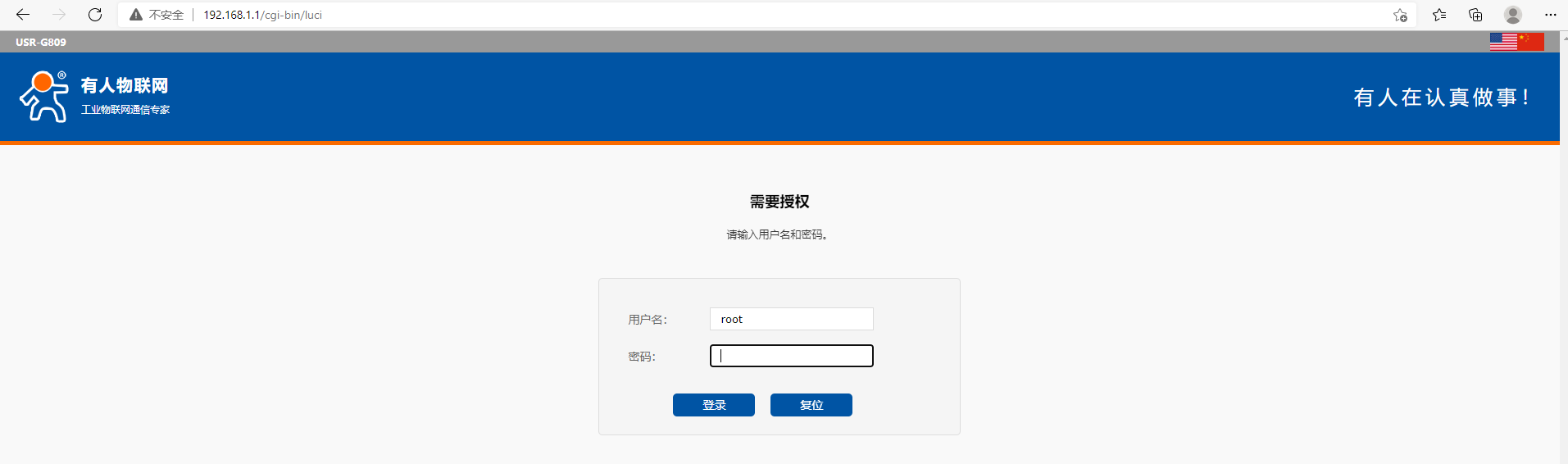

2、登錄內置網頁:打開瀏覽器,輸入G809出廠默認IP:192.168.1.1,用戶名以及密碼均為root

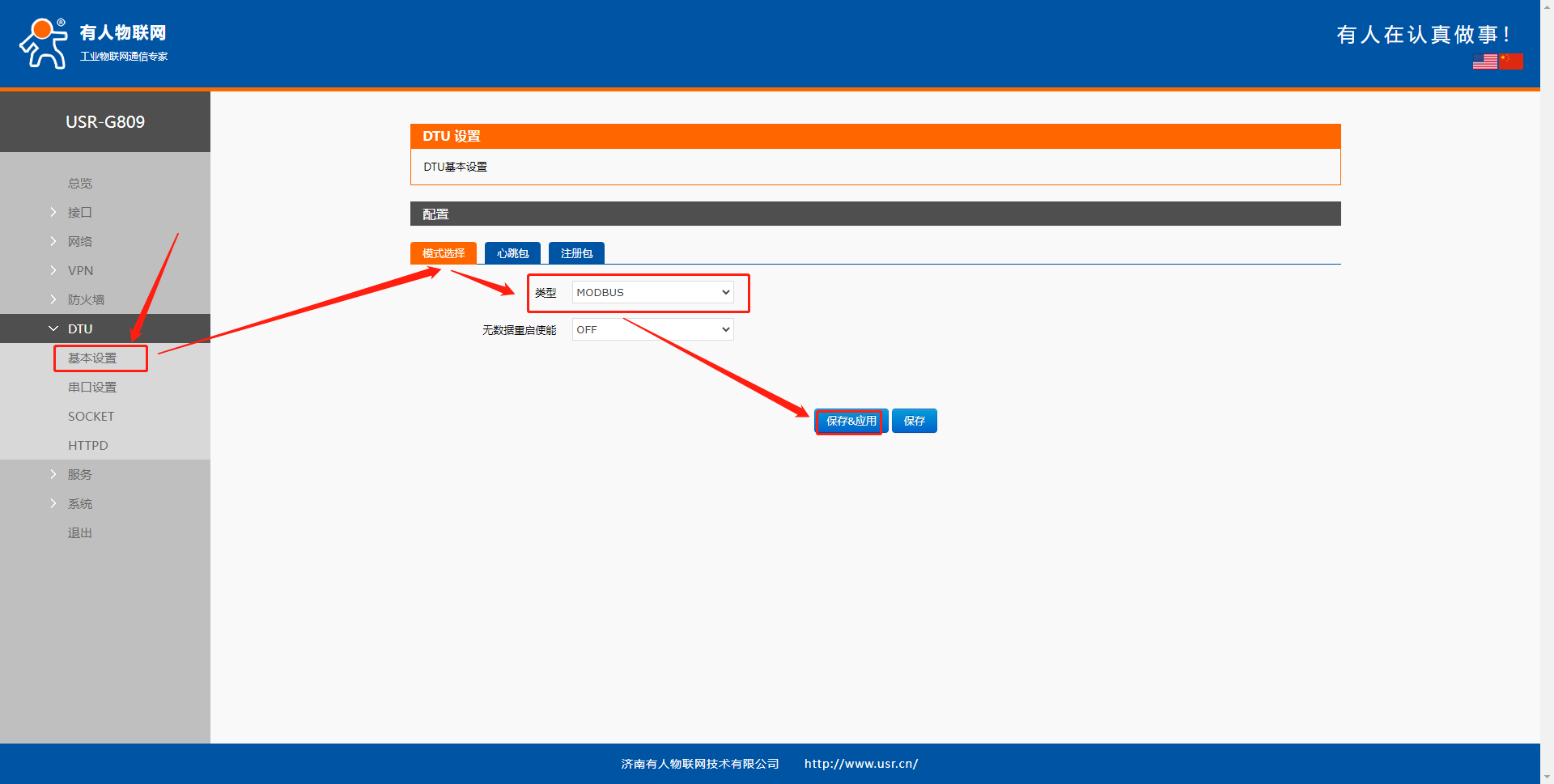

3、設置modbus網關模式

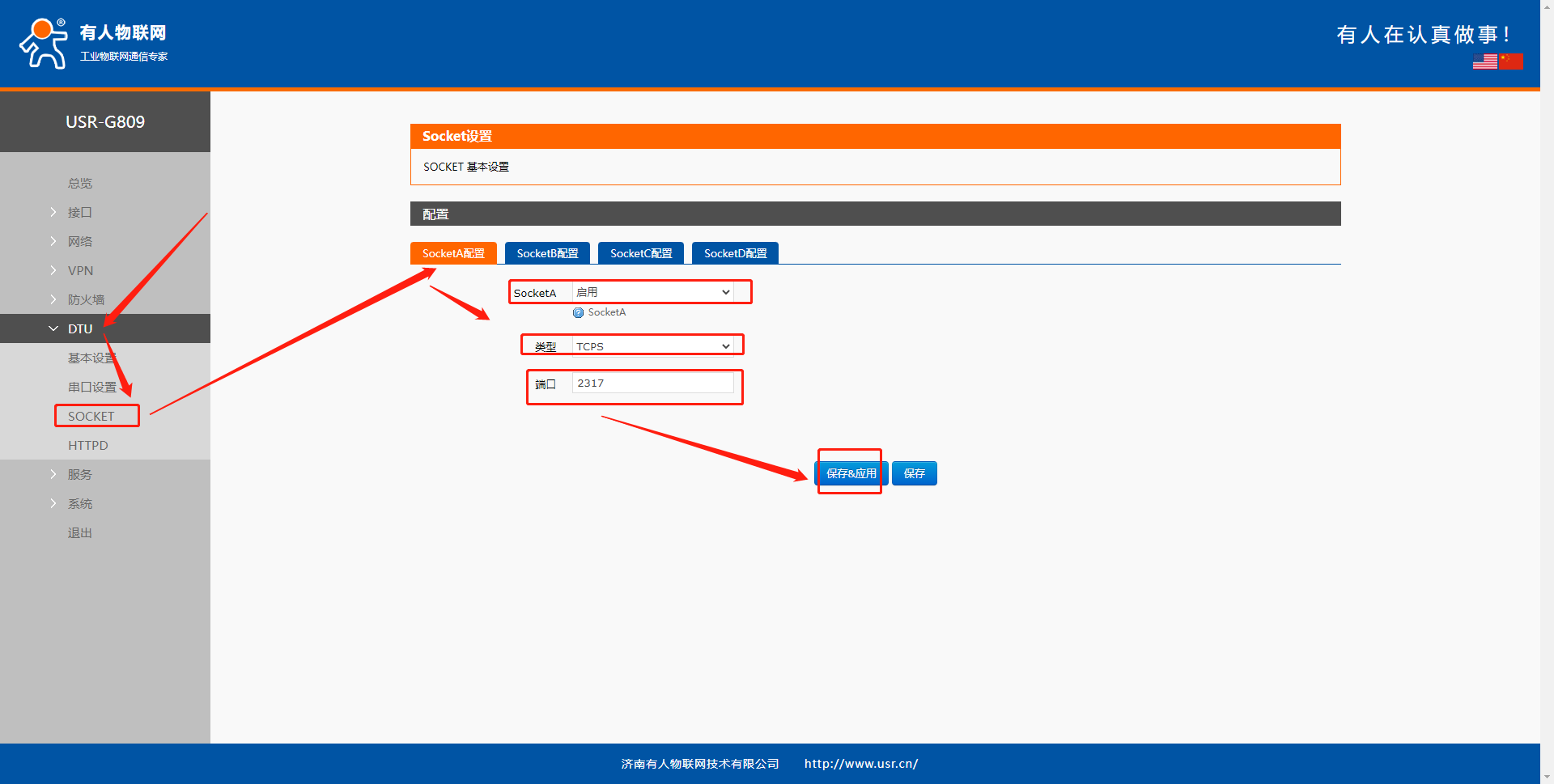

4. SOCKET設置

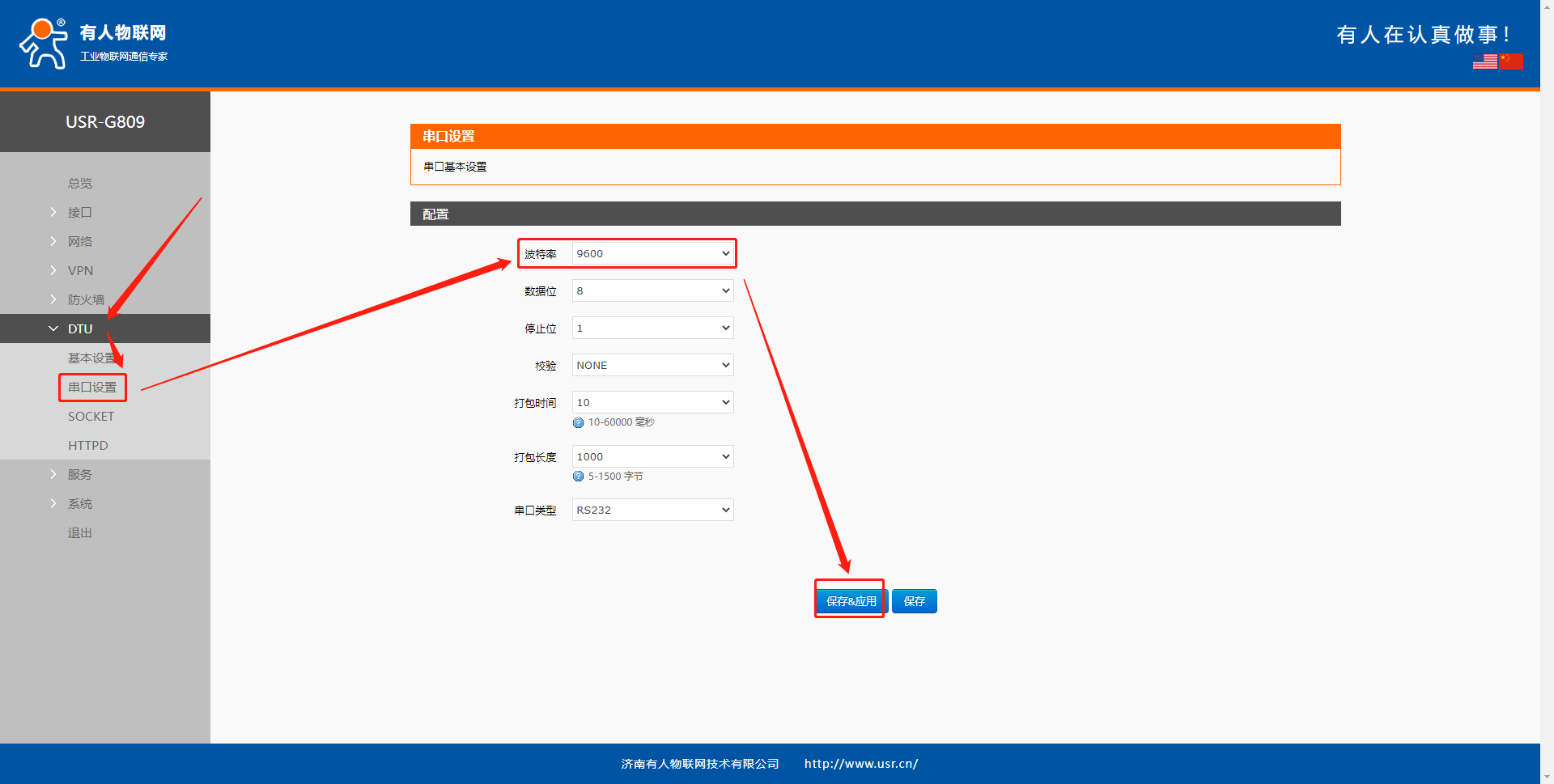

5. 波特率修改,G809串口出廠默認是115200,N,8,1
   該案例中將波特率修改為9600,n,8,1

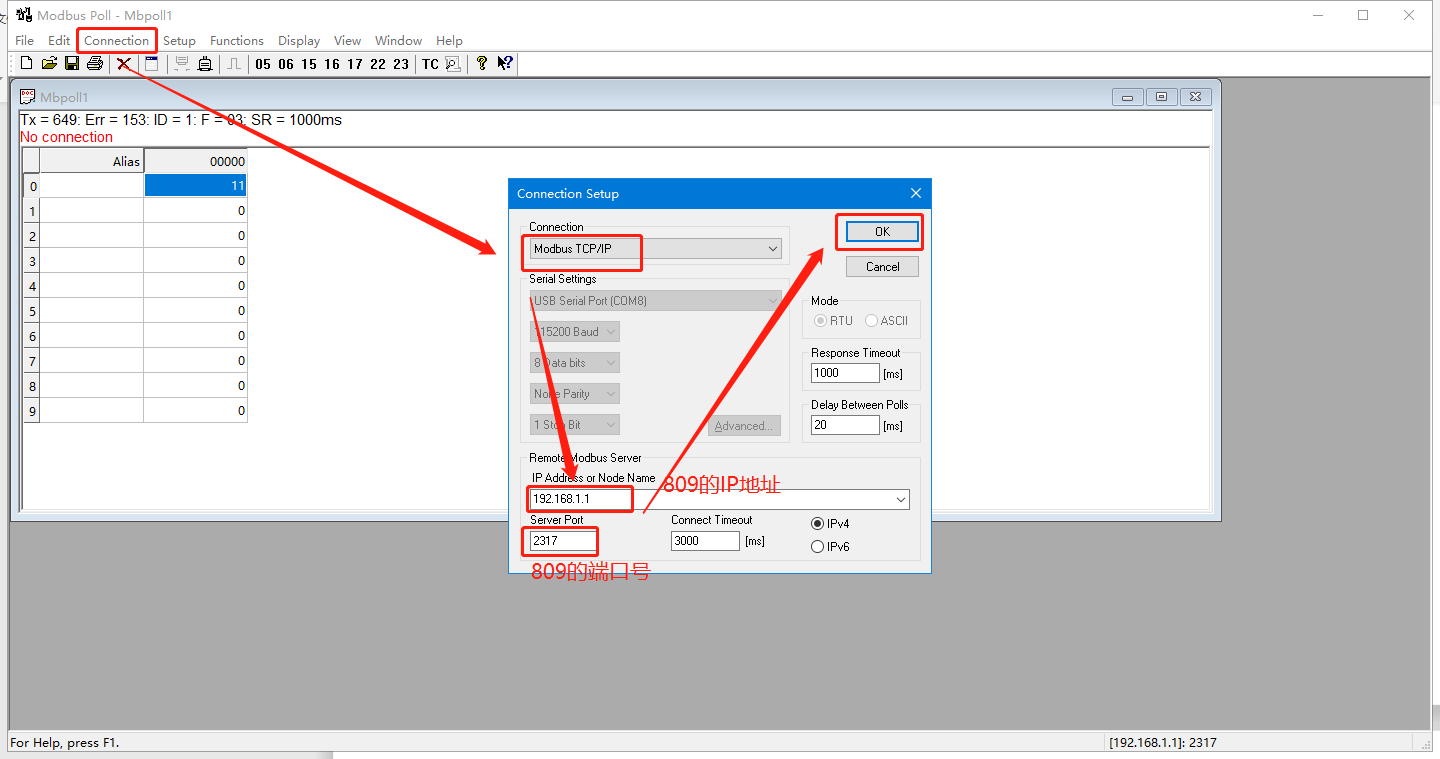

6. 設置modbus poll軟件

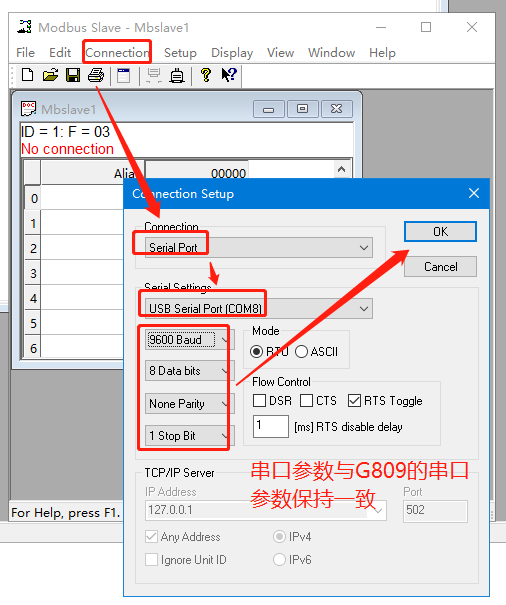

7. 設置modbus slave軟件

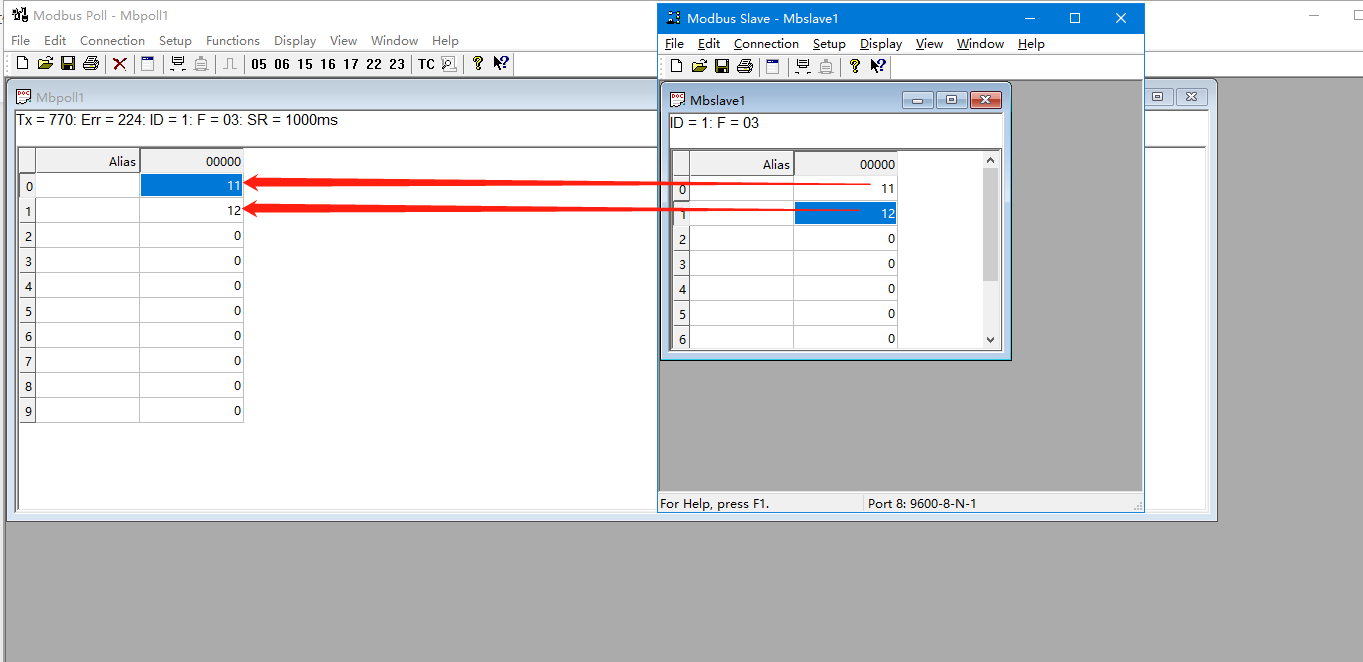

8. 數據測試
