USR-TCP232-410s  modbus TCP對接組態王

1. 資料下載：

410S說明書：http://www.xyglz.cn/Download/799.html

410S軟件設計手冊：http://www.xyglz.cn/Download/307.html

410S設置軟件下載：http://www.xyglz.cn/Download/383.html

串口網絡二合一調試助手：http://www.xyglz.cn/Download/27.html

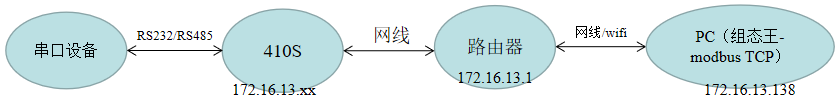

2. 網絡拓撲圖

1>410S通過網線連接路由器

2>PC通過網線或者wifi連接路由器

3>410S和PC在同一個局域網中

注：本案例中的串口設備用PC端的串口調試軟件替代

3. 410S端設置

1>硬件連接：410S的串口通過USB轉232/485連接到電腦上，電腦和410S接在同一個路由器上

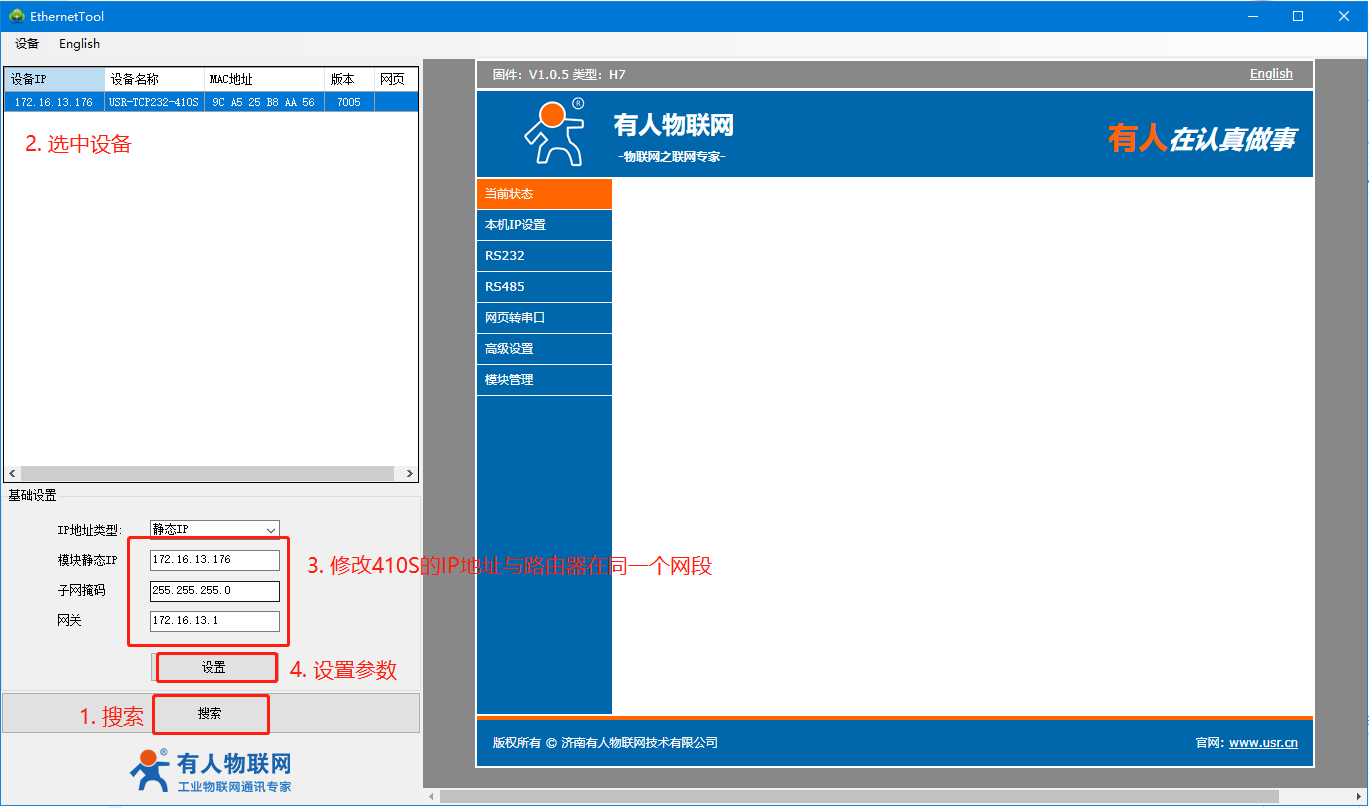

2>打開410S設置軟件，搜索---選中設備---修改IP地址--設置參數

3>重新搜索設備--雙擊設備--用戶名/密碼（admin/admin）--查看410S的參數

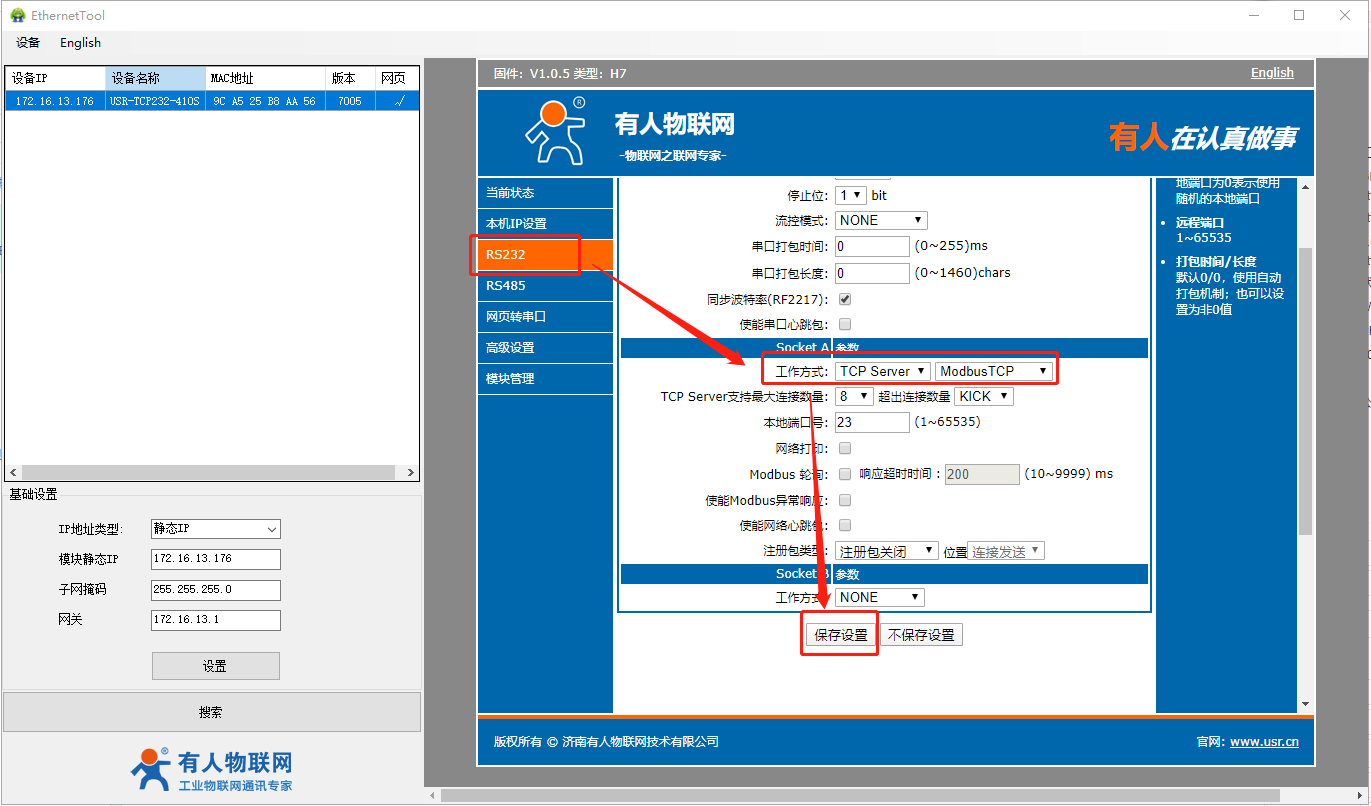

4>參數設置：RS232和RS485是獨立串口，可分別設置，本案例中用RS232口為例展示

工作方式：TCP server，modbus TCP

波特率：本例中保持默認，實際應用中與串口設備保持一致

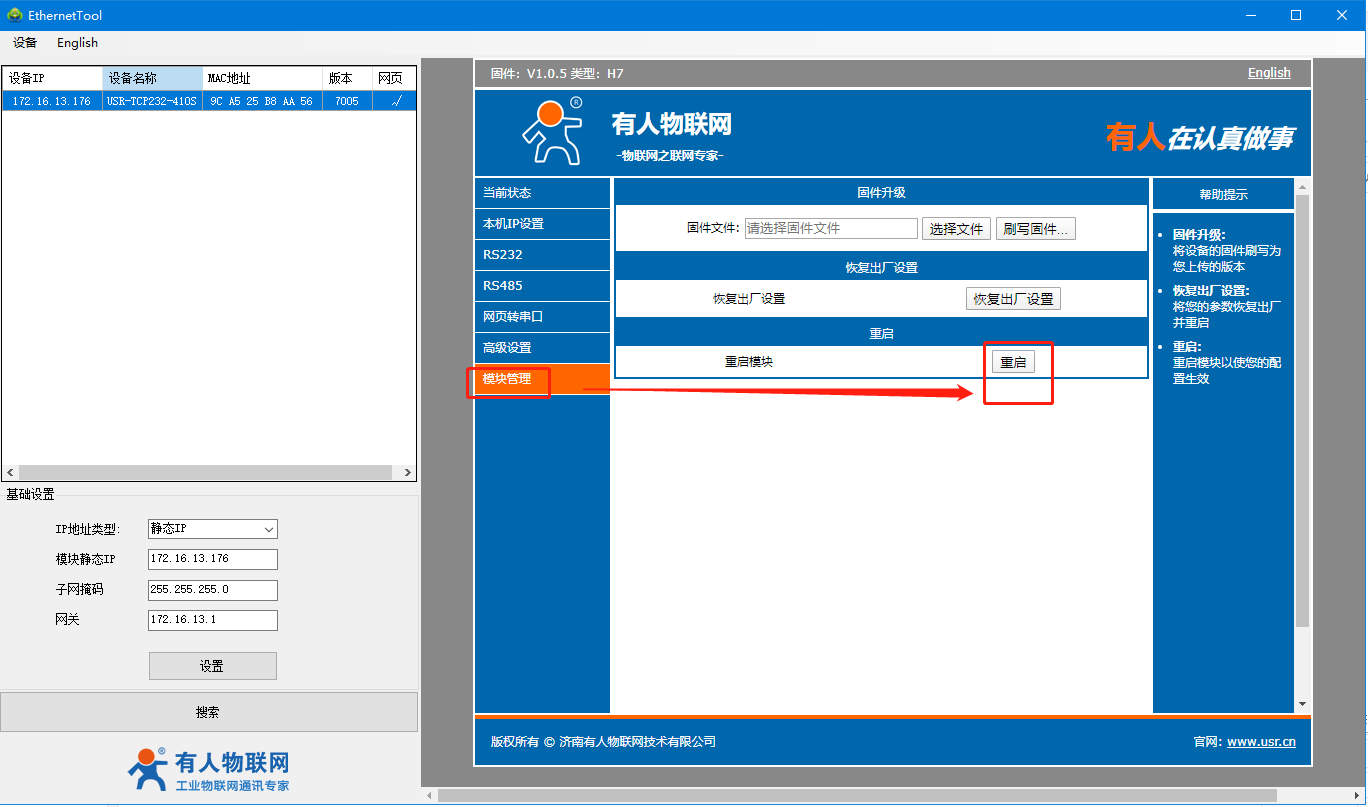

5>設置完成后，重啟410S

4. 組態王軟件設置

1>新建工程--開發工程

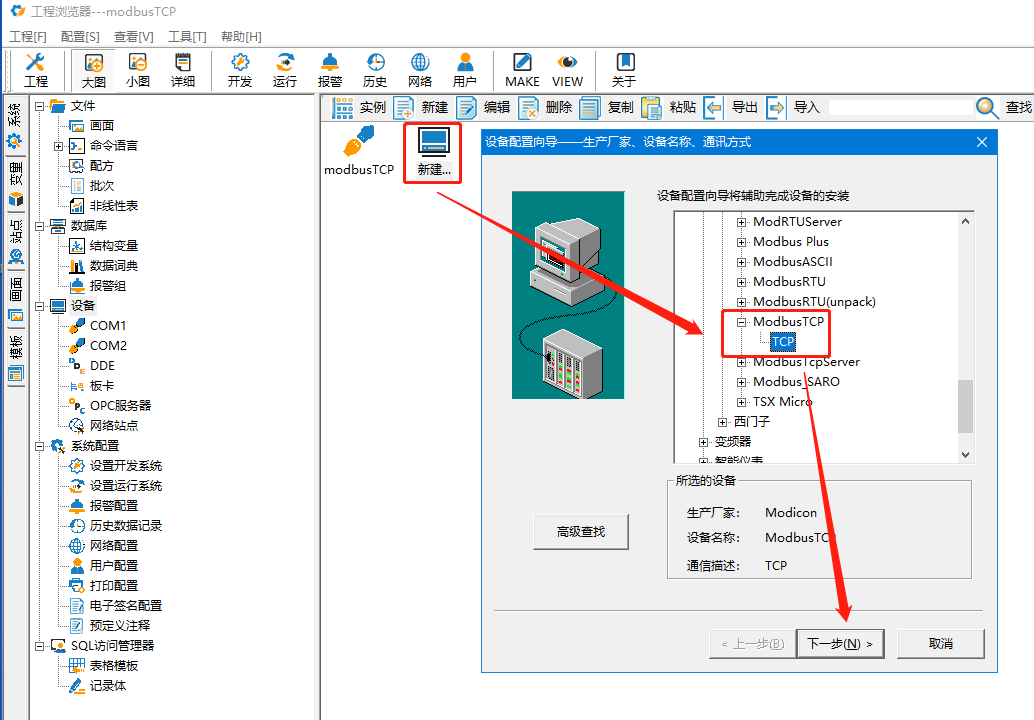

2>設備--新建設備--PLC--莫迪康--modbus TCP

3>邏輯名稱：自己設置

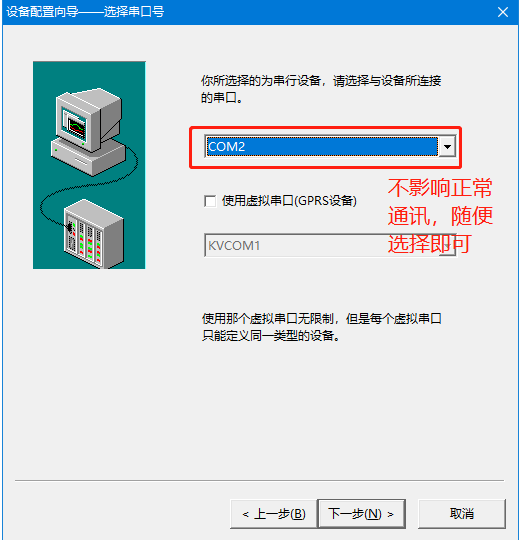

4>通訊口選擇：任選一個

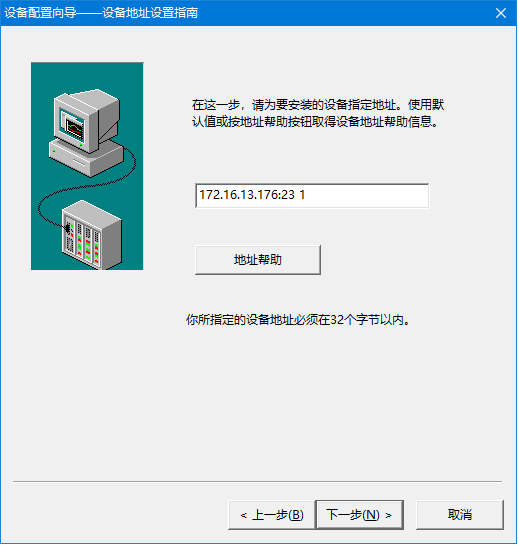

5>設置地址：地址代表的意思可以查看圖中的地址幫助，

172.16.13.176是410S的IP地址

23：是410S的本地端口號，可以在RS232設置界面

1：代表串口設備的modbus從機地址

下一步

6>新建設備成功

7>設置數據詞典：參考組態王說明

8>應用程序命令語言：參考組態王說明

9>新建畫面：參考組態王說明

步驟7/8/9的具體設置也可以參考：http://www.xyglz.cn/Faq/600.html

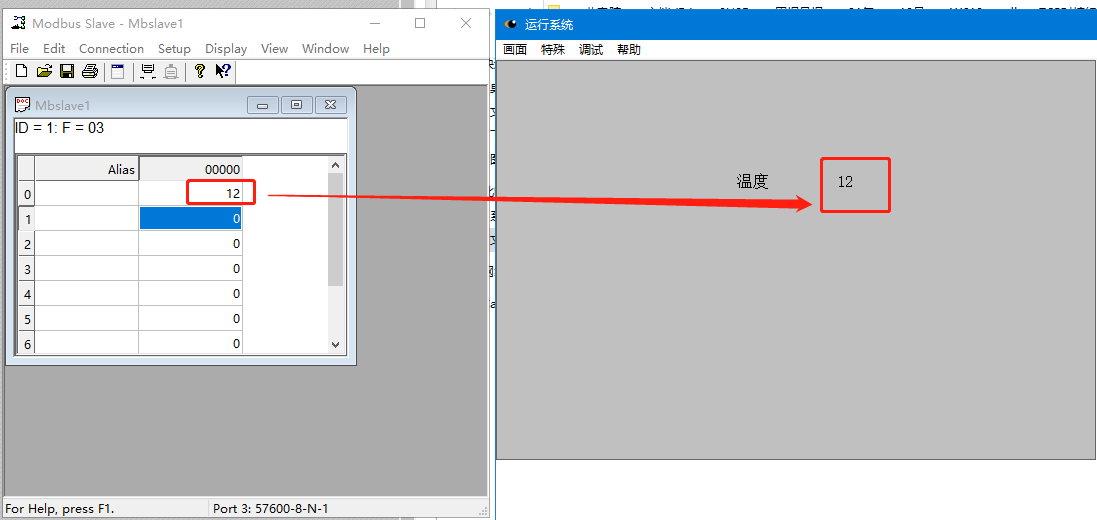

5. 數據測試

電腦端打開modbus slave軟件模擬串口設備
