USR-DR154串口配置NTP 時間更新功能示例

備注：USR-DR154支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.xyglz.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://www.xyglz.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.xyglz.cn/Download/984.html

USR-DR154 設置軟件（新）：http://www.xyglz.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.xyglz.cn/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.xyglz.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR154 產品 1臺

12V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

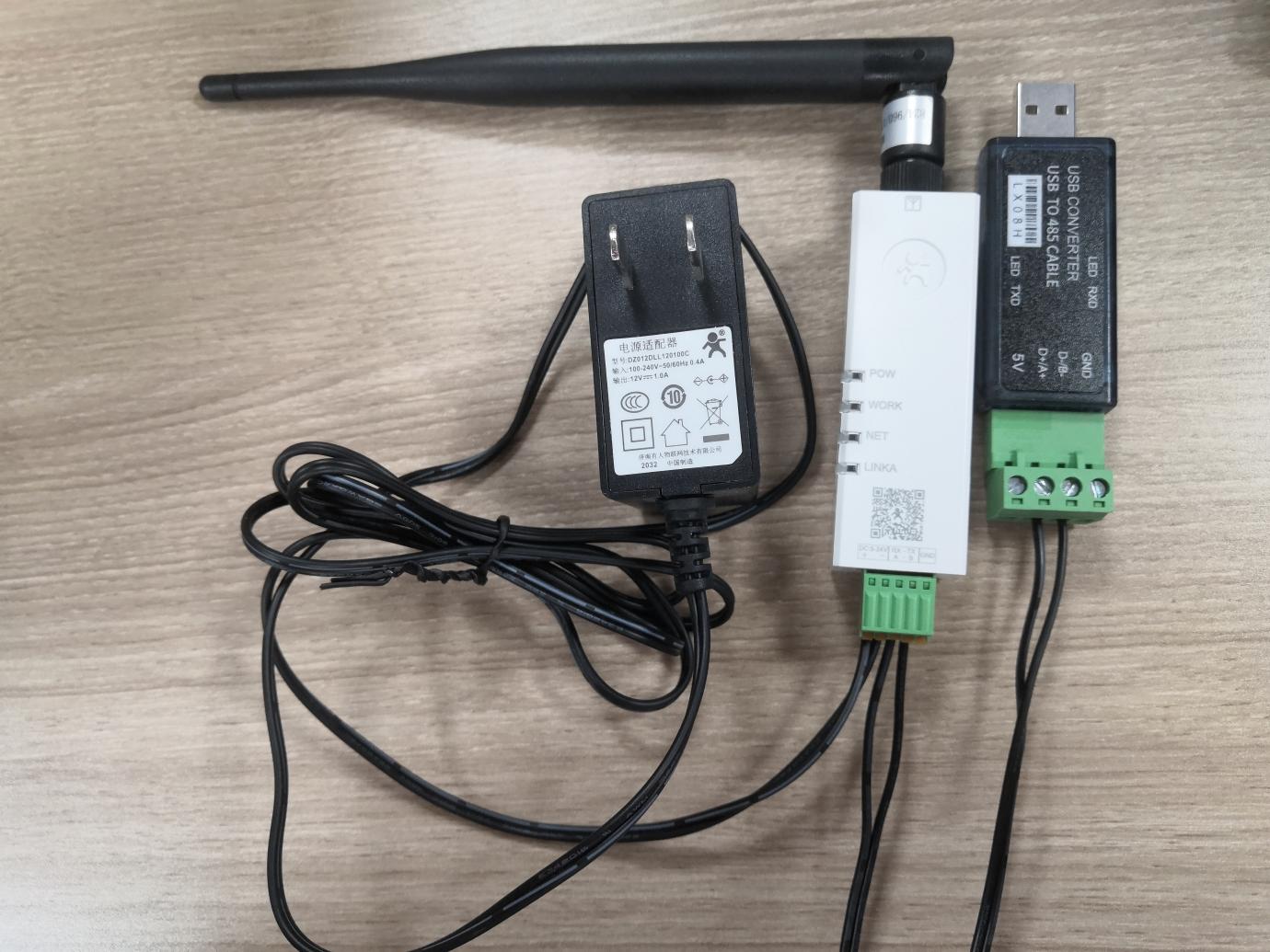

2、硬件連接

有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。

USR-DR154的 +（正極）接電源適配器正極。

USR-DR154的 -（負極）接電源適配器負極。

USR-DR154的A接USB-RS485串口線的A

USR-DR154的B接USB-RS485串口線的B

GND不用接。

USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR154的串口。

3、查看端口號

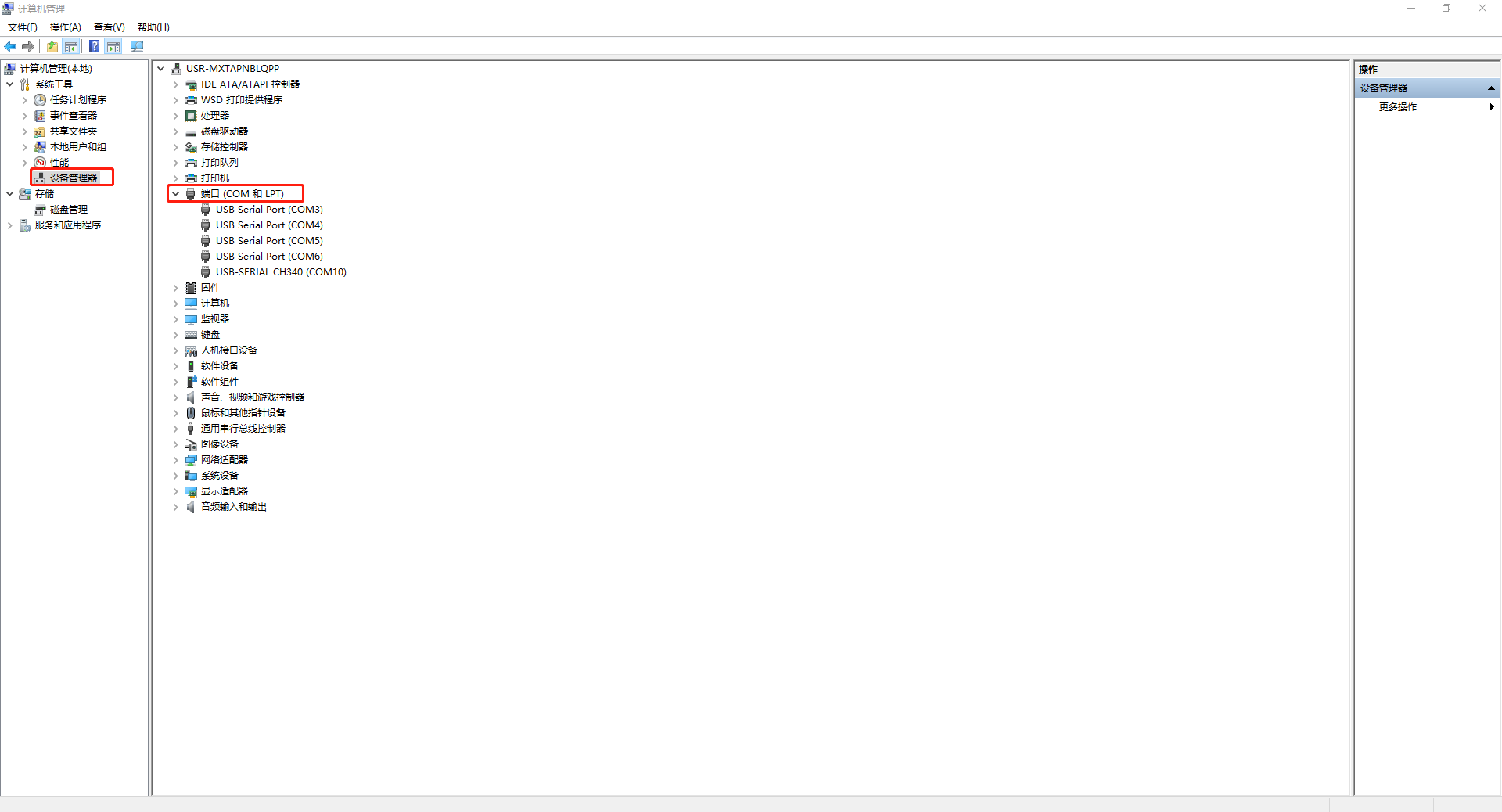

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR154的USB-RS485串口線COM口號，COM10。

三、USR-DR154串口配置

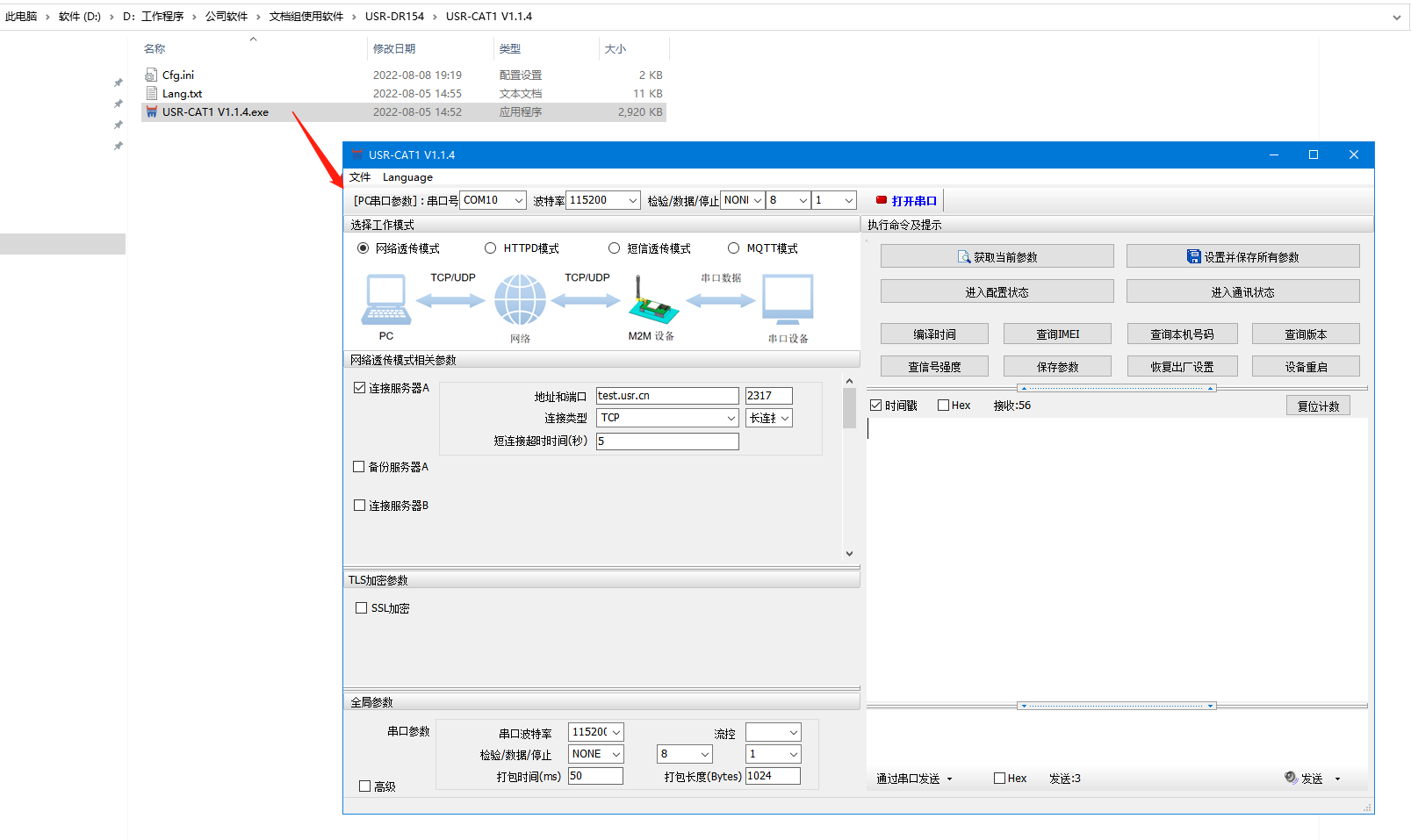

1、打開USR-DR154設置軟件USR-CAT1 V1.1.4.exe

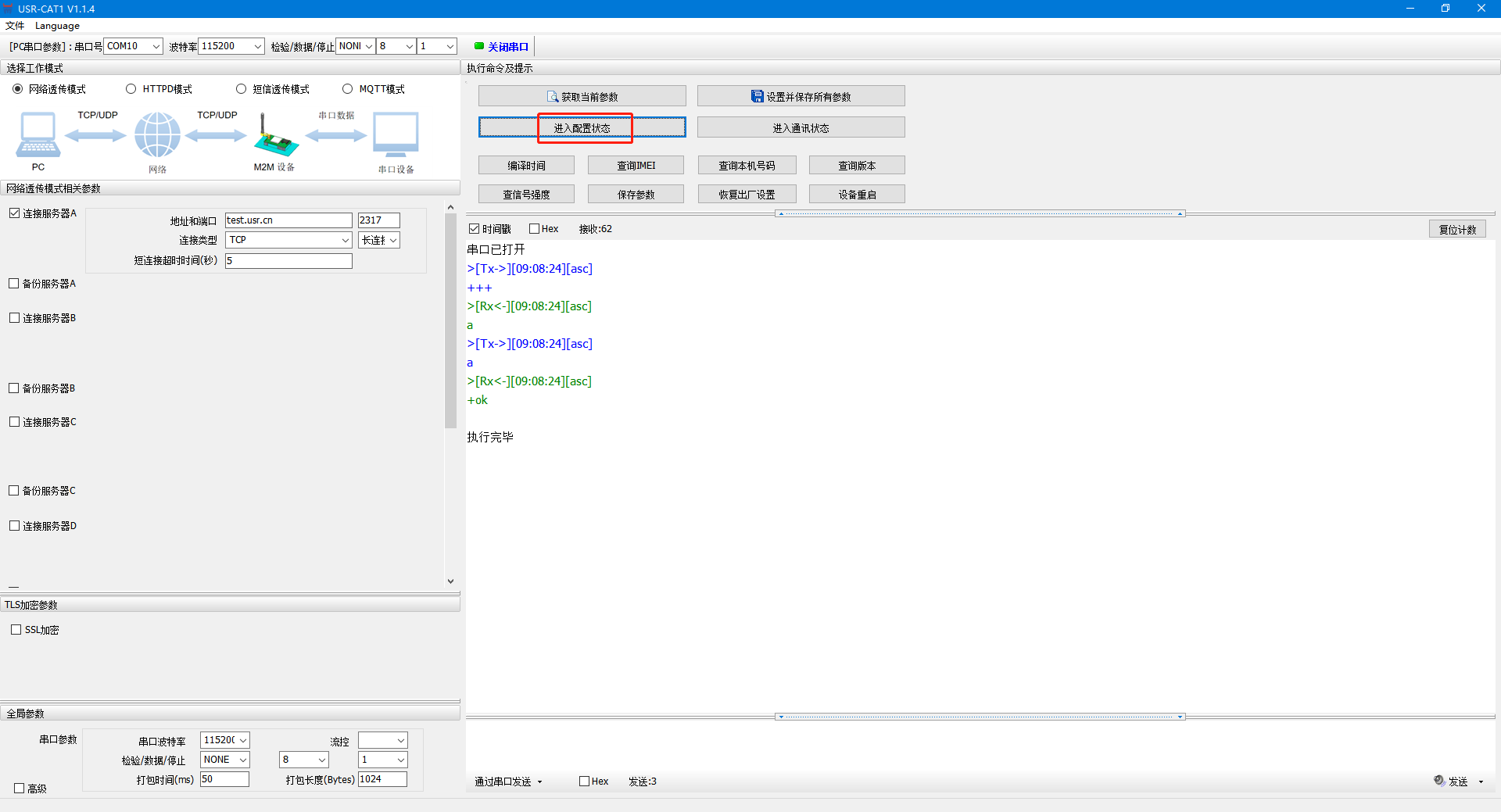

2、打開USB-RS485串口線COM口，設置軟件波特率和USR-DR154波特率一致，點擊進入配置狀態。

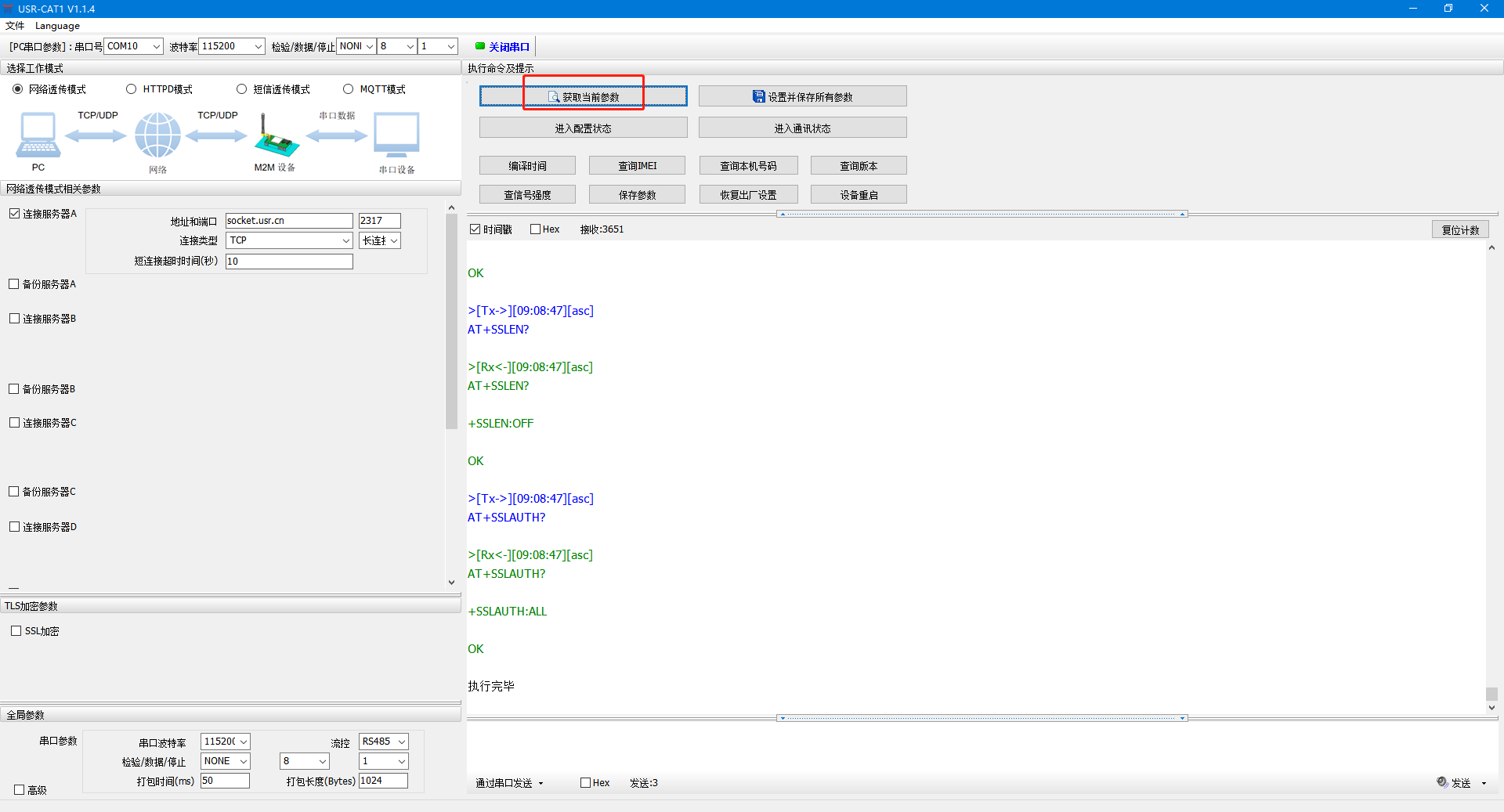

3、點擊獲取當前參數

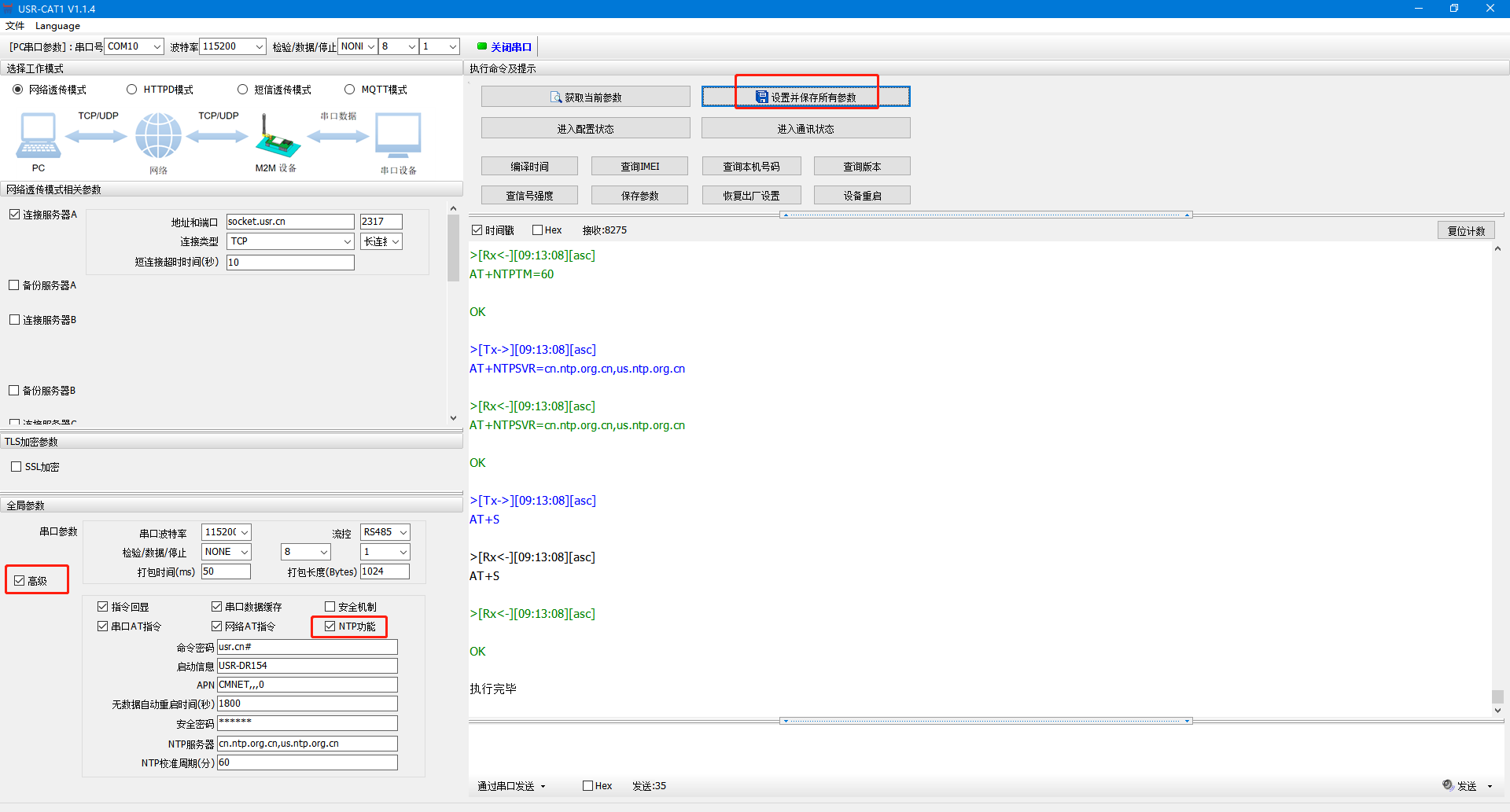

4、勾選高級，勾選NTP功能，NTP服務器：cn.ntp.org.cn,us.ntp.org.cn

NTP校準周期（分）:60，點擊設置并保存所有參數。

四、功能調試

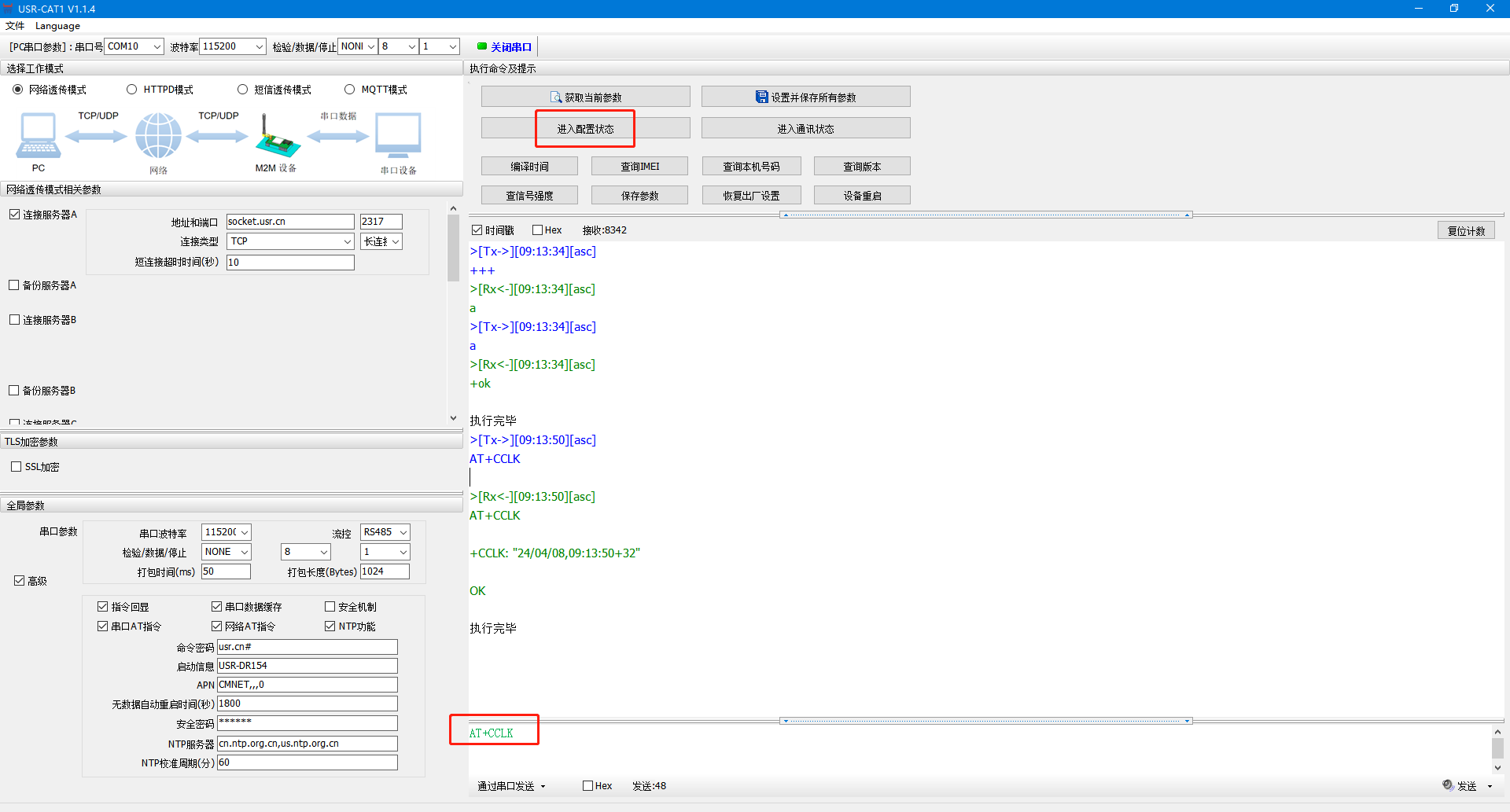

1、USR-DR154的485串口接USB-RS485串口線模擬485串口設備，打開設置軟件，點擊進入配置狀態，發送區輸入AT+CCLK?后面帶回車換行發送，接收數據返回當前時間。

>[Tx->][09:13:50][asc]
AT+CCLK
>[Rx<-][09:13:50][asc]
AT+CCLK
+CCLK: "24/04/08,09:13:50+32"
OK

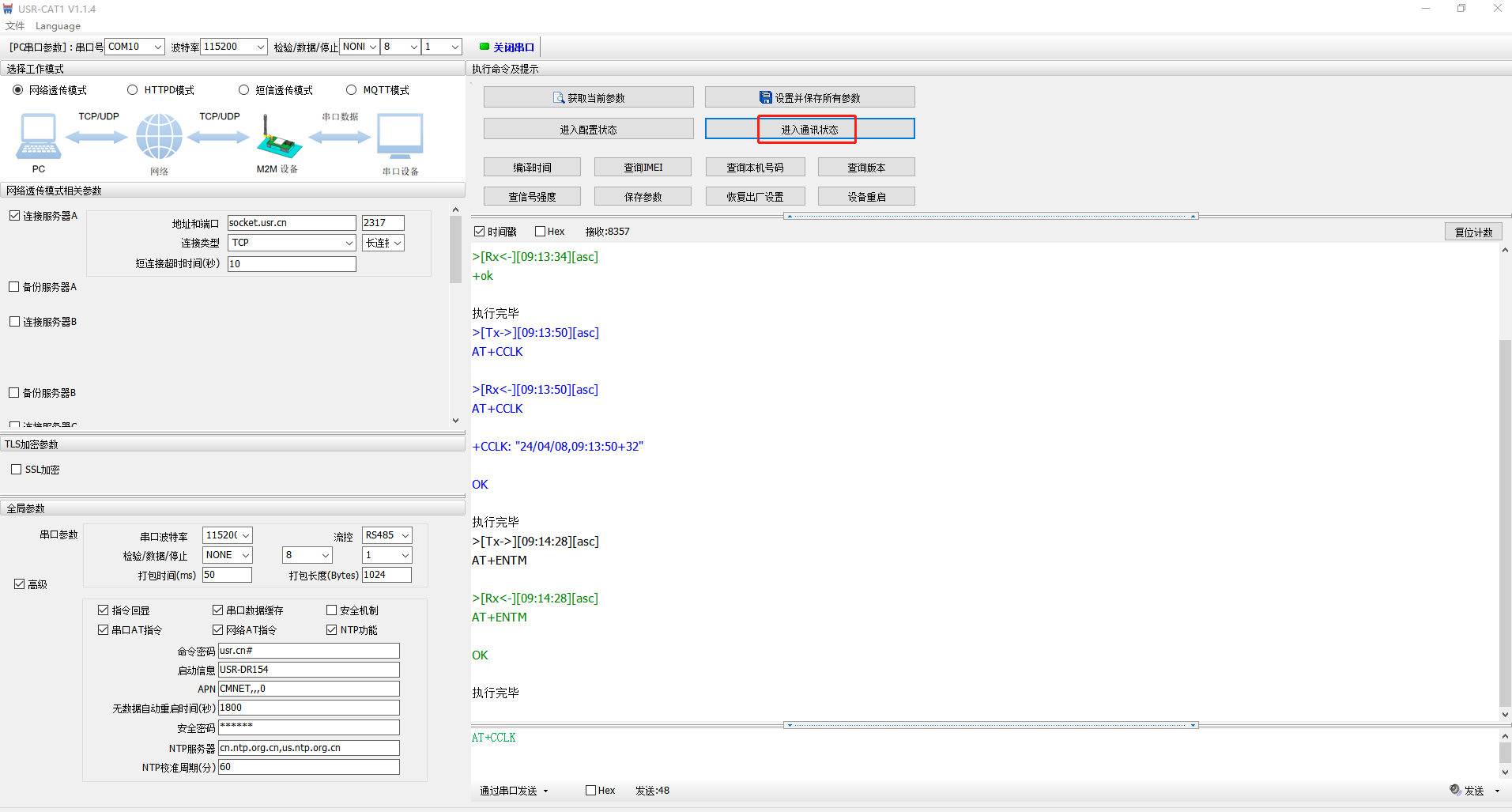

2、測試完，發AT+ENTM退出配置狀態

編寫人：金志方 編寫日期：2024-04-08

審核人：金志方 審核日期：2024-04-08

訂正版本：V1.0 訂正內容：初稿
